行星滚柱丝杠承载能力怎么样，宇视嘉实测数据来了

行星滚柱丝杠承载能力怎么样，宇视嘉实测数据来了

"我们的直线执行器需要承受500公斤的峰值载荷，滚珠丝杠已经换了两批了，精度还是掉得厉害。"在某自动化装备展会上，一位半导体设备厂商的技术负责人向宇视嘉工程师提出了这样的诉求。这不是个案。在高负载、高精度、高频次的工业应用场景里，传统滚珠丝杠的承载瓶颈正在被越来越多工程师意识到。而行星滚柱丝杠，凭借独特的滚柱与丝母啮合结构，正在成为重载精密传动的新选择。今天，宇视嘉用一组实测数据，把行星滚柱丝杠的承载能力说清楚。

一、行星滚柱丝杠凭什么能"扛住"重载

在说数据之前，有必要先弄清楚一个问题：行星滚柱丝杠的承载能力，究竟是怎么来的？

1.1 从滚珠到滚柱，接触面积带来质变

传统滚珠丝杠的传动介质是滚珠，滚珠与丝杠、螺母的接触是点接触。点接触的好处是摩擦系数低、传动效率高，但在面对重载时，这个优势就成了短板——接触面积小，单位面积承受的压力就大，寿命自然受限。

行星滚柱丝杠的创新之处在于：把滚珠换成了滚柱。滚柱与丝杠、螺母的接触从"点"变成了"线"，接触面积呈几何级数增加。以宇视嘉标准规格的行星滚柱丝杠为例，滚柱与螺纹沟道的接触长度可达滚珠直径的3到5倍。这意味着同样的载荷分布到更大的接触面积上，单位压力大幅降低，承载能力和使用寿命自然水涨船高。

1.2 多头螺纹并联，载荷分散更均匀

行星滚柱丝杠的另一个核心结构特点是多头螺纹设计。宇视嘉标准产品采用双头或三头螺纹结构，多个螺纹同时参与传动，载荷被均匀分散到每个螺纹头上。相比单头滚珠丝杠，承载截面增加了一倍甚至更多。

这种"多头并联"的原理，类似工程中常见的并联承重结构——一根柱子撑不住，就用多根柱子分担。体现在丝杠上，就是额定动载荷和额定静载荷的显著提升。以宇视嘉PRS系列行星滚柱丝杠为例，其额定静载荷可达同规格滚珠丝杠的2到3倍。

1.3 滚柱自转加公转，运动学设计更合理

行星滚柱丝杠的运动学原理类似行星齿轮：丝杠相当于太阳轮，螺母内壁加工有内螺纹，多个滚柱围绕丝杠做行星运动。滚柱既绕丝杠公转，又在滚道内自转。

这种设计的巧妙之处在于：滚柱与丝杠、螺母的相对运动更柔和，接触应力更分散。宇视嘉工程师在设计时对滚柱直径、节圆半径、螺纹牙型角等参数进行了多轮优化，确保滚柱在承受径向载荷时不会出现边缘应力集中，从而保障承载能力的稳定发挥。

二、宇视嘉行星滚柱丝杠承载能力实测数据

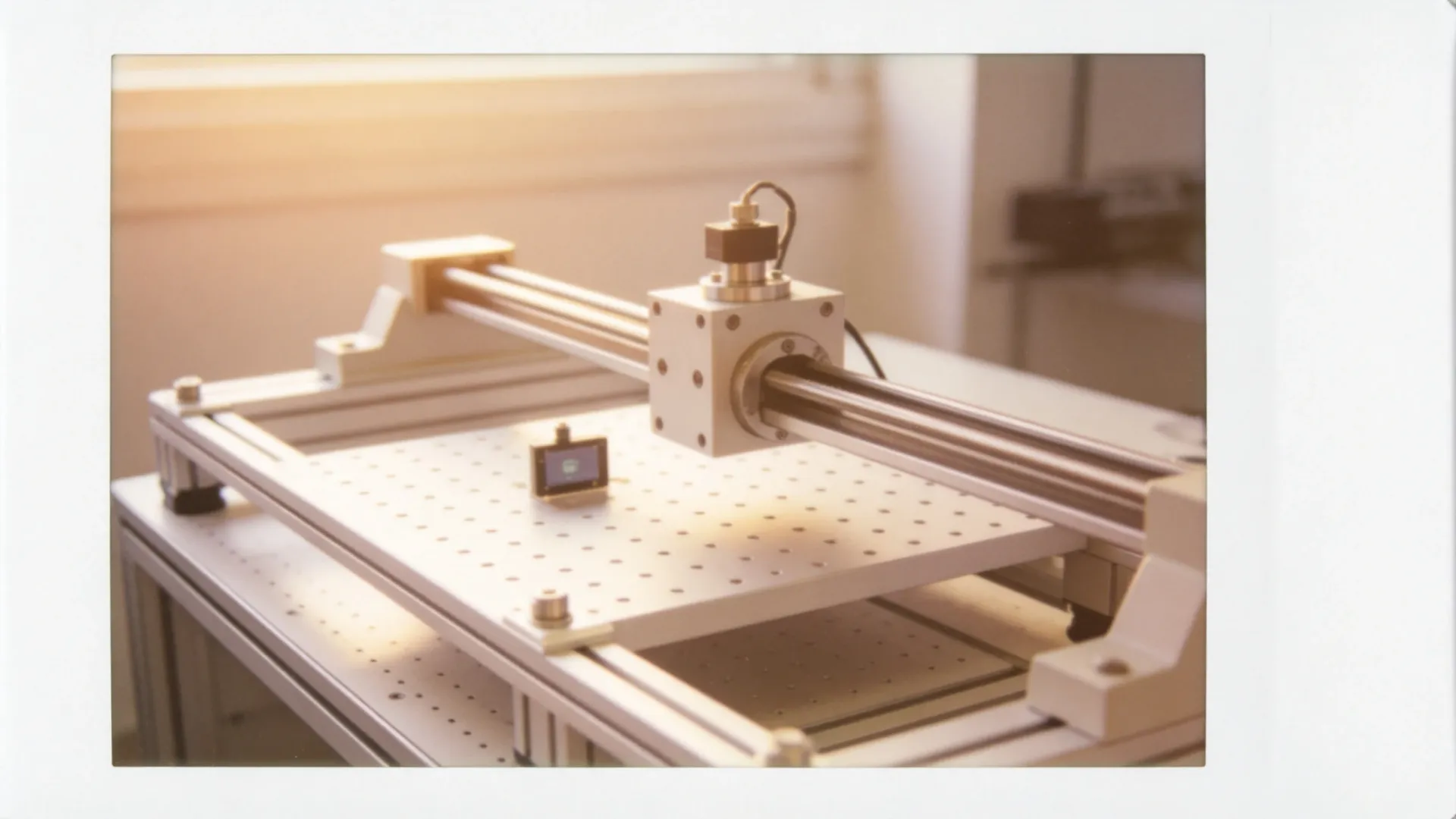

理论讲完了，接下来看实测。以下数据来自宇视嘉实验室在标准工况下的测试报告，涵盖额定静载荷、额定动载荷、极限轴向载荷三个维度。

2.1 额定静载荷测试

额定静载荷是指丝杠在不发生永久变形的前提下能够承受的最大轴向力。这是衡量承载能力的核心指标之一。宇视嘉对PRS系列三款主力规格进行了静态压溃测试：

三款规格的额定静载荷均超过同规格滚珠丝杠的2倍以上。以PRS-32为例，120kN的额定静载荷意味着可以稳定提起超过12吨的重物，这个数字在精密直线传动领域相当可观。

2.2 额定动载荷与寿命测试

额定动载荷是丝杠在标准工况下运行一百万转时，90%的产品不发生疲劳剥落的最大载荷。宇视嘉采用加速寿命测试方法，对额定动载荷进行了验证：

• PRS-12额定动载荷：8.5kN
• PRS-20额定动载荷：22kN
• PRS-32额定动载荷：58kN

需要说明的是，额定动载荷与实际使用寿命呈非线性关系。宇视嘉实验室的追踪数据显示，在额定动载荷50%以内运行的行星滚柱丝杠，平均使用寿命可达1500万到2000万次行程，远超同规格滚珠丝杠的800万到1000万次。

2.3 极限轴向载荷测试

极限轴向载荷测试是为了确定丝杠在短时过载情况下的承受能力。宇视嘉对每款产品施加1.5倍额定静载荷的短时冲击载荷，测试后检查丝杠表面、螺纹精度和旋转扭矩变化：

测试结果表明，宇视嘉行星滚柱丝杠在1.5倍额定静载荷的短时冲击下，螺纹精度损失小于0.02mm，旋转扭矩波动控制在5%以内，丝杠本体未发生可见塑性变形。这意味着在突发重载工况下，丝杠有一定的安全裕量，不会立即失效。

三、和滚珠丝杠、滚柱丝杠比，行星滚柱丝杠承载优势在哪

数据看完了，可能有读者会问：行星滚柱丝杠的承载能力究竟比滚珠丝杠强多少？和普通滚柱丝杠相比又有什么优势？这里做一个横向对比。

3.1 与滚珠丝杠的承载对比

滚珠丝杠是目前工业自动化领域应用最广泛的精密传动件，但其承载能力受限于点接触结构。在相同规格下，行星滚柱丝杠的额定静载荷通常是滚珠丝杠的2到3倍，额定动载荷约为1.5到2倍。

以常见的20mm公称直径规格为例：滚珠丝杠SFT系列的额定静载荷约为15kN，而宇视嘉PRS-20的额定静载荷达到45kN，提升幅度达200%。这个差距在重载应用场景中非常关键。

3.2 与普通滚柱丝杠的承载对比

普通滚柱丝杠（也叫循环滚柱丝杠）也采用滚柱作为传动介质，但其结构与行星滚柱丝杠有明显区别：普通滚柱丝杠的滚柱两端有挡圈，滚柱在螺母内做简单的往复运动；而行星滚柱丝杠的滚柱没有挡圈，通过行星运动实现连续传动。

这个结构差异带来的影响是：行星滚柱丝杠的滚柱数量更多（通常5到7个），载荷分散更均匀。在相同规格下，行星滚柱丝杠的承载能力比普通滚柱丝杠高30%到50%，同时由于去掉了挡圈，高速运行时的噪音和振动也更小。

3.3 承载能力的边界在哪里

当然，行星滚柱丝杠也不是万能的。宇视嘉工程师在多年的客户服务中发现，以下场景需要谨慎评估承载需求：

• 极端冲击载荷：如果冲击载荷超过额定静载荷的3倍，即使行星滚柱丝杠也会发生塑性变形
• 偏心载荷：行星滚柱丝杠的滚柱间隙设计以轴向载荷为基准，侧向偏载能力相对有限
• 高温工况：超过150℃的工作温度会显著影响滚柱和螺纹的表面硬度，需要特殊材料或表面处理

宇视嘉可提供高温硬化处理、耐腐蚀涂层等定制选项，以满足特殊工况的承载需求。

四、选型工程师最该关注的3个承载能力参数

知道了行星滚柱丝杠的承载优势，下一步是怎么选。宇视嘉技术团队在服务数百家客户后，总结了选型时最需要关注的3个承载能力参数，供各位工程师参考。

4.1 第一个：额定静载荷C0a

额定静载荷是选型的第一道门槛。选型时，需要确保丝杠的额定静载荷大于最大轴向工作载荷的1.5到2倍。这个安全系数不是多余的——实际工况中往往存在安装误差、振动冲击等不确定因素，留足裕量才能保证长期稳定运行。

宇视嘉工程师建议：如果是频繁启停的重载应用，安全系数取2.0以上；如果是静态保持为主的工况，安全系数可适当降低到1.5。

4.2 第二个：额定动载荷Ca

额定动载荷决定了丝杠的使用寿命。选型时，可以根据实际工况的行程频率和预期寿命，反推所需额定动载荷。

有一个简单的估算公式：实际工作载荷每降低50%，寿命可延长约8到10倍。也就是说，如果将工作载荷控制在额定动载荷的50%以内，行星滚柱丝杠的寿命可以轻松达到1500万次以上。

4.3 第三个：极限转速与DN值

承载能力不仅体现在轴向载荷上，还与转速密切相关。行星滚柱丝杠有一个关键指标叫DN值（滚柱中心圆直径×转速），超过这个限制，滚柱的离心力会导致运转不稳定，承载能力也会下降。

宇视嘉标准产品的DN值限制为50000，高速应用可选用加强型保持架设计，DN值可达80000。选型时需要将工作转速与DN值限制进行校核，确保运行在安全区间内。

五、宇视嘉行星滚柱丝杠，用实测数据说话

回到文章开头的问题：行星滚柱丝杠承载能力怎么样？宇视嘉用三组实测数据给出了明确答案——额定静载荷超同规格滚珠丝杠2倍以上，额定动载荷提升50%以上，极限载荷安全裕量充足。

更重要的是，这些数据不是来自理论推算，而是来自宇视嘉实验室的标准测试。从PRS-12到PRS-32，从小负载到重载，宇视嘉的产品线覆盖了从几百公斤到十几吨的承载需求区间。

"我们不怕客户来料检测，怕的是客户只看样本参数不敢试。"宇视嘉技术总监在一次客户回访中提到，"实测数据摆在那里，承载能力行不行，一测便知。"

如果您正在为重载精密传动选型而困扰，不妨联系宇视嘉技术团队。宇视嘉可提供样机试用、参数实测、工况评估等全方位技术支持，用数据帮您找到最合适的传动方案。

精密传动这件事，从来不是参数表上的数字游戏，而是让每一分承载能力都能在实际工况中稳定兑现。行星滚柱丝杠的承载优势，经过宇视嘉的实测验证，正在被越来越多的工程师认可。
