行星滚柱丝杠承载能力深度解析：为何它能达到滚珠丝杠的3倍？
在工业自动化和精密机械领域，传动部件的选择往往决定了整机性能的上限。当设备需要承载数吨重载荷、却又要保证微米级定位精度时，传统滚珠丝杠往往力不从心——不是因为精度不够，而是承载能力遭遇瓶颈。正是在这一背景下，行星滚柱丝杠凭借其独特的结构设计，成为重载精密传动场景的首选方案。本文将深入解析行星滚柱丝杠的承载优势、工作原理、计算方法以及选型要点，帮助工程师在项目中做出更明智的决策。
一、重载传动场景的核心挑战
在数控机床、航空航天、医疗设备、机器人关节等高端装备中，传动系统往往面临一个经典矛盾：既要承受巨大的外部载荷，又要在有限空间内实现高精度运动控制。以数控机床的刀塔进给系统为例，刀塔重量加上切削力，瞬时载荷可能达到数百公斤甚至上吨；又如自动化立体仓库堆垛机的货叉升降机构，单次搬运的货物重量轻松超过一吨。这些场景对传动丝杠的承载能力提出了严苛要求。
传统滚珠丝杠在中小载荷应用中表现出色，其钢球滚动原理赋予了它高效率、低摩擦的优势。然而，当载荷超过滚珠丝杠的额定动载荷或静载荷极限时，滚珠与滚道的接触应力急剧增加，导致滚道表面疲劳剥落、寿命骤降。更棘手的是，滚珠丝杠的承载能力受限于滚珠尺寸——想提高承载力就必须增大滚珠直径，这又会增加丝杠轴径和整体体积，形成设计上的两难。
行星滚柱丝杠的出现，正是为了解决这一矛盾。它通过改变力的传递方式，在不显著增加体积的前提下，将承载能力提升至滚珠丝杠的2至3倍甚至更高，成为重载精密传动领域的关键突破。
二、结构原理：行星滚柱丝杠如何实现高承载
理解行星滚柱丝杠的高承载能力，必须从其独特的结构设计入手。与滚珠丝杠依靠钢球滚动不同，行星滚柱丝杠采用多个圆柱形滚柱作为力传递介质，这些滚柱围绕丝杠轴线排列，并通过保持架约束其相对位置。
1. 接触方式的根本差异
滚珠丝杠中，钢球与滚道之间为点接触或小面积线接触，接触应力高度集中。当载荷增大时，接触应力迅速逼近材料极限，是限制承载能力的主要瓶颈。
行星滚柱丝杠则采用线接触设计：滚柱外圆面与丝杠轴外圆面形成滚柱-丝杠接触副，同时滚柱两端与螺母内壁的螺纹滚道形成滚柱-螺母接触副。这种多点线接触结构将载荷分散到更长的接触区域，接触应力显著降低。以相同规格对比，行星滚柱丝杠的单圈额定动载荷通常是滚珠丝杠的2至3倍，静载荷更是高达4至6倍。
2. 多滚柱并联承载机制
行星滚柱丝杠通常配置5至7个滚柱（根据规格不同），这些滚柱沿圆周均匀分布。当外部载荷作用于螺母时，载荷被分配到所有滚柱上，每个滚柱仅承担总载荷的1/5至1/7。这种并联承载机制使得单个滚柱的负荷大幅降低，从而允许整体承受更大的外部载荷。
形象地说，滚珠丝杠像是用单根粗杠杆撬动重物，而行星滚柱丝杠则像是用多根细杠杆同时发力——虽然每根杠杆都更细，但合力却大得多。
3. 滚柱的自转与公转运动
行星滚柱丝杠工作时，滚柱同时完成两种运动：绕自身轴线的自转，以及绕丝杠轴线的公转。保持架确保滚柱之间保持恒定间距，防止相互碰撞。这种行星轮系运动是“行星滚柱丝杠”名称的由来，也赋予它高承载、高刚度、低噪音的综合优势。
三、承载能力对比：数据说话
为了直观展现行星滚柱丝杠与滚珠丝杠的承载差异，以下列出同规格下的关键参数对比。
| 对比项目 | 行星滚柱丝杠 | 滚珠丝杠（高刚性系列） | 承载比值 |
|---|---|---|---|
| 额定动载荷 | 120-180 kN | 40-70 kN | 约2-3倍 |
| 额定静载荷 | 200-350 kN | 50-100 kN | 约3-4倍 |
| 轴向刚度 | 高（线接触，刚度大） | 中等（点接触，刚度较低） | 相当或更高 |
| 最高线速度 | 1-2 m/s | 2-3 m/s | 略低 |
| 传动效率 | 80-95%（滚动摩擦） | 90-98%（滚动摩擦） | 略低 |
| 适用载荷级别 | 中载至重载、超重载 | 轻载至中载 | — |
需要说明的是，上述数据为典型值区间，实际参数会因具体规格、精度等级、润滑条件等因素有所差异。从数据可以看出，行星滚柱丝杠在承载能力方面的优势是明确的，尤其在需要高静载荷和高刚度的应用场景中优势更为突出。
四、承载能力计算方法
在工程选型中，准确计算行星滚柱丝杠的承载能力是确保可靠运行的关键。以下介绍核心计算公式和应用方法。
1. 额定动载荷计算
额定动载荷（C）是衡量丝杠寿命的核心参数，指在相同工作条件下，使一批相同规格丝杠中90%能够达到100万转而不发生疲劳剥落的恒定轴向载荷。行星滚柱丝杠的额定动载荷计算公式为：
C = fm × (kL / kH) × Ca
其中：
- fm：机械系数，根据运行工况确定（平稳运转取1.0，轻微冲击取1.2-1.5，中等冲击取1.5-2.0，重冲击取2.0-3.0）
- kL：寿命修正系数
- kH：硬度修正系数（滚柱和滚道硬度低于62HRC时需修正）
- Ca：基本额定动载荷（由制造商提供）
2. 寿命计算
基于额定动载荷，可以计算丝杠的使用寿命（以转数或小时计）：
L10 = (C / Fm)^3 × 10^6（转）
或
Lh = L10 / (n × 60) （小时）
其中：
- L10：额定寿命（90%可靠度）
- Fm：平均轴向载荷
- n：工作转速（rpm）
需要特别注意的是，平均载荷
3. 静载荷安全校核
对于低速运转或频繁启停的应用，静载荷校核同样重要。静载荷安全系数公式为：
n_s = C0 / Fmax
其中：
- C0：额定静载荷（由制造商提供）
- Fmax：最大轴向载荷
通常要求静载荷安全系数 n_s ≥ 2-3，具体数值根据应用的重要性和安全要求确定。对于可能承受冲击载荷或意外过载的场景，建议取更高安全系数。
五、典型适用场景分析
基于行星滚柱丝杠的承载优势，以下场景是其典型的用武之地。

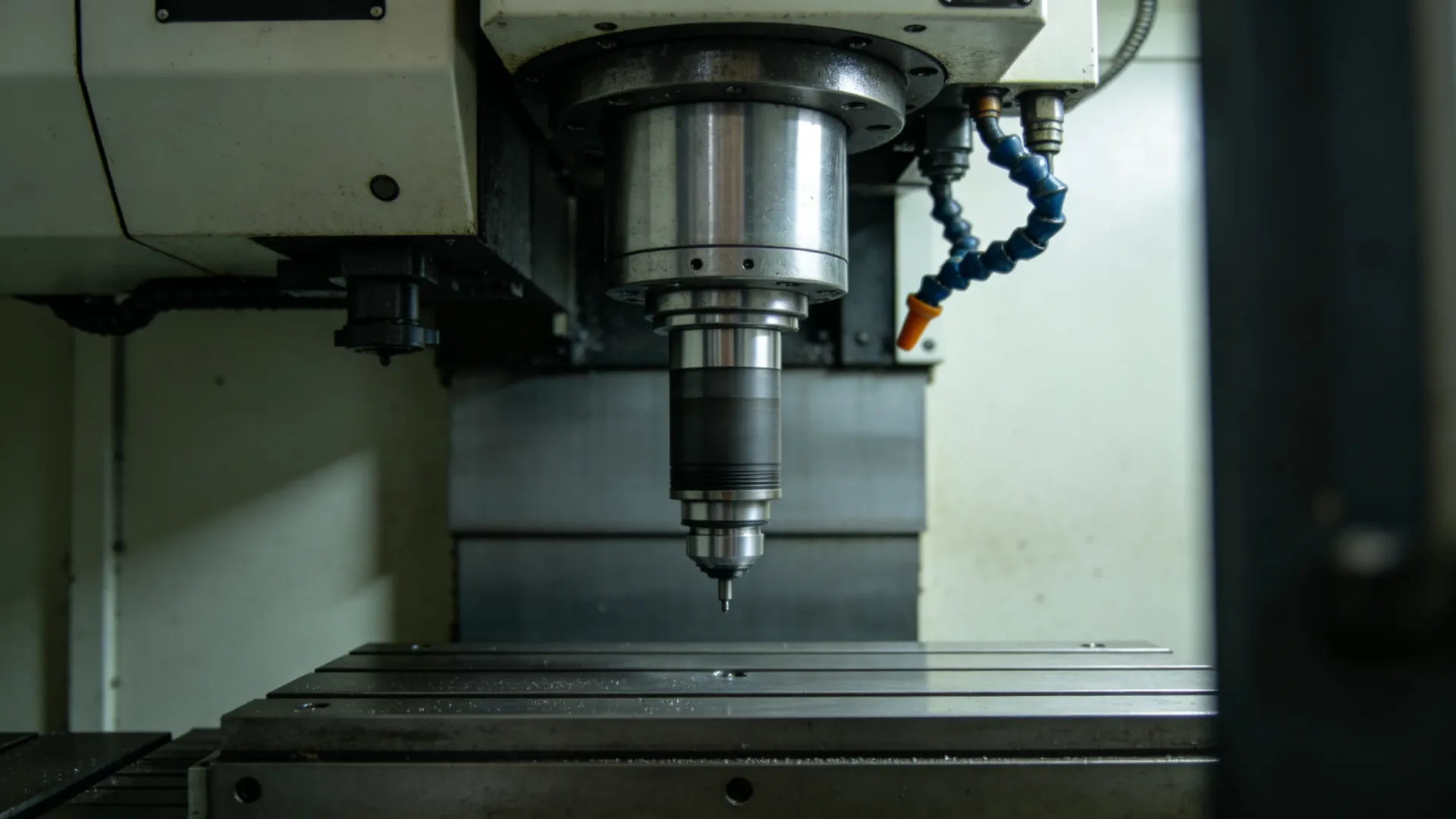

1. 重型数控机床与加工中心
大型龙门加工中心、立式车床的Z轴进给系统，刀塔和工件总重量可达数吨。传统滚珠丝杠需要大幅增加规格才能满足承载要求，导致丝杠副体积庞大、成本激增。行星滚柱丝杠可以在更紧凑的规格下实现同等甚至更高的承载能力，为机床设计提供更大灵活性。
2. 航空航天装配与检测设备
飞机大部件对接、卫星太阳翼展开机构等应用，对传动系统的可靠性和承载冗余度要求极高。行星滚柱丝杠的高刚度和稳定的载荷分配特性，能够在关键时刻确保机构动作的确定性。
3. 自动化立体仓库堆垛机
堆垛机货叉的升降机构，每完成一次存取动作都需提升数百公斤至上千公斤的货物。使用行星滚柱丝杠可以在保证定位精度的同时，承受循环载荷带来的疲劳应力，延长维护周期。
4. 医疗与康复设备
大型手术机器人、重载康复训练设备中，执行器需要承受人体重量并提供稳定的力输出。行星滚柱丝杠的高承载和高刚度特性，能够实现力控制的稳定性和响应速度的平衡。
5. 注塑与压铸成型设备
注塑机的锁模机构、压铸机的合模系统，模具重量和锁模力共同构成巨大的轴向载荷。行星滚柱丝杠在此类应用中可以替代液压系统，简化设备结构并提升能效。
六、选型关键参数与流程
正确的选型流程能够确保行星滚柱丝杠既满足性能要求，又不会过度选型造成成本浪费。
选型步骤一：确定基本工况
- 最大轴向载荷（含动载荷和静载荷）
- 行程长度与速度要求
- 定位精度与重复定位精度要求
- 工作循环频率和每日运行时间
- 环境条件（温度、清洁度、振动等）
选型步骤二：初步规格估算
根据最大载荷和寿命要求，初步选择丝杠规格。可采用经验公式快速估算：
所需基本额定动载荷 C ≥ Fmax × fs
其中 fs 为工况系数（通常取3-5，取决于应用重要性和可靠性要求）。
选型步骤三：精度等级选择
行星滚柱丝杠的精度等级通常以P/T表示，类同滚珠丝杠。对于精密定位应用（如机床进给、测量设备），通常选择P3级以上精度；对于重载传递应用（如注塑机、压铸机），P5-P7级精度即可满足要求。
选型步骤四：校核与确认
完成初步选型后，需进行以下校核：
- 额定寿命校核（确保达到设计寿命要求）
- 静载荷安全系数校核（防止意外过载破坏）
- 临界转速校核（防止高速运转时的共振问题）
- 压杆稳定性校核（长行程应用需特别关注）
七、国产行星滚柱丝杠的发展现状
长期以来，高端行星滚柱丝杠市场被瑞典SKF、德国Rexroth、日本THK等国际品牌主导。这些品牌的产品性能优异、可靠性经过充分验证，但同时也面临交期长（通常12-24周）、价格高昂（同等规格约为国产的2-3倍）、技术服务响应慢等问题。对于国内设备制造商而言，在项目交期紧张或成本压力较大的情况下，进口品牌的供货能力往往成为项目执行的瓶颈。
近年来，以宇视嘉为代表的国产品牌在行星滚柱丝杠领域取得长足进步。通过引进先进加工设备、优化热处理工艺、完善检测手段，国产行星滚柱丝杠的精度一致性和寿命可靠性大幅提升。在承载能力、刚度、精度等关键性能指标上，部分国产品规格已经能够对标进口品牌，而供货周期通常控制在4-8周，显著提升了国内设备制造商的供应链安全性。
对于正在评估行星滚柱丝杠应用的工程师而言，国产品牌的技术进步意味着更多选择。建议在选型阶段同时考虑国产和进口方案，从性能参数、供货能力、技术支持、总拥有成本等维度进行综合评估，找到最适合自身项目需求的解决方案。
八、安装与维护要点
行星滚柱丝杠的性能发挥离不开正确的安装和规范的维护。以下是实践中需要特别关注的要点。
安装注意事项
- 同轴度控制：丝杠轴线与导向机构的同轴度误差应控制在0.02-0.05mm以内，过大的同轴度误差会导致滚柱偏载，加速磨损
- 预紧力调整：适当预紧可以消除间隙、提高刚度，但预紧力过大将增加摩擦扭矩和发热，需根据载荷特性合理设定
- 支撑方式选择：固定-支撑、固定-自由、固-游等不同支撑方式对丝杠的临界转速和承载能力有显著影响，应在设计阶段充分考虑
润滑与清洁
- 润滑方式：油脂润滑或油气润滑均可，油脂润滑间隔周期通常为运行500-1000小时或每年一次
- 防尘保护：滚柱与滚道的间隙虽小，但异物侵入仍会造成点蚀和剥落，建议配备伸缩防尘罩或在洁净环境下使用
- 温度监控：运转时监控丝杠温升，过高的温升表明润滑不足、预紧力过大或存在装配问题
九、行星滚柱丝杠的局限与应对
任何技术都有其适用边界，行星滚柱丝杠也不例外。全面认识其局限性，才能在项目中正确应用。
1. 效率略低于滚珠丝杠
行星滚柱丝杠的传动效率通常为80-95%，低于滚珠丝杠的90-98%。这一差距在长时间连续运转的高能耗应用中可能值得注意。应对方法是根据实际工况评估效率损失的影响——对于大多数重载应用而言，承载能力的提升远比小幅效率下降更有价值。
2. 最高转速受限
由于滚柱数量多、公转运动复杂，行星滚柱丝杠的极限转速通常低于滚珠丝杠。对于高速轻载应用（如高速切削机床主轴），滚珠丝杠可能更合适。选型时应确保工作转速不超过丝杠的DN值限制。
3. 成本相对较高
行星滚柱丝杠的制造工艺复杂度高于滚珠丝杠，相同规格下价格通常高出20-50%。但在需要高承载能力的场合，使用行星滚柱丝杠可能避免了使用更大规格滚珠丝杠或增加丝杠数量的额外成本，整体方案经济性未必处于劣势。
宇视嘉团队在长期实践中积累了行星滚柱丝杠与滚珠丝杠的选型经验，能够根据客户具体应用提供性价比最优的传动方案建议。
十、选型建议与总结
行星滚柱丝杠凭借其独特的多滚柱线接触结构和并联承载机制，在承载能力方面实现了对滚珠丝杠的显著超越——同等规格下动载荷提升2-3倍、静载荷提升3-4倍，这一优势使其成为重载精密传动场景的理想选择。
在实际选型中，工程师应重点关注以下要素：
- 明确最大载荷和寿命要求，这是选型的基准
- 根据工况系数进行修正计算，避免理论值与实际偏差
- 综合考虑精度、速度、成本等因素，找到最优平衡点
- 重视安装同轴度和润滑维护，确保性能稳定发挥
随着国产行星滚柱丝杠技术的持续进步，国产与进口品牌之间的性能差距正在缩小。对于追求供应链安全性和成本可控性的设备制造商而言，国产品牌是值得认真评估的选项。宇视嘉持续投入行星滚柱丝杠的研发与制造，致力于为客户提供高可靠性的重载传动解决方案。
当你的设备需要在有限空间内扛起数吨载荷，当你的项目无法承受进口交期的不确定性，当你的预算要求在性能与成本之间找到平衡点——行星滚柱丝杠或许正是那个值得深入研究的答案。
如果想了解宇视嘉行星滚柱丝杠的详细参数、索取选型手册或申请样品测试，欢迎直接联系我们的技术团队，获取一对一的专业支持。
