行星滚柱丝杠承载能力比滚珠丝杠高多少

行星滚柱丝杠承载能力比滚珠丝杠高多少？一张表说清楚核心差异

"我们的直线执行器需要承载800公斤的推力，滚珠丝杠已经选了最大规格，怎么还是频繁卡顿？"这不是某个工程师的个案困扰，而是精密传动选型中非常普遍的问题。答案往往在于丝杠类型本身的选择——当负载超过滚珠丝杠的舒适区，行星滚柱丝杠的优势就显现出来了。简单来说，在同等规格下，行星滚柱丝杠的承载能力通常是滚珠丝杠的3到6倍，这背后的原因，值得深入探究。

一、承载能力差异的底层逻辑：接触方式决定了一切

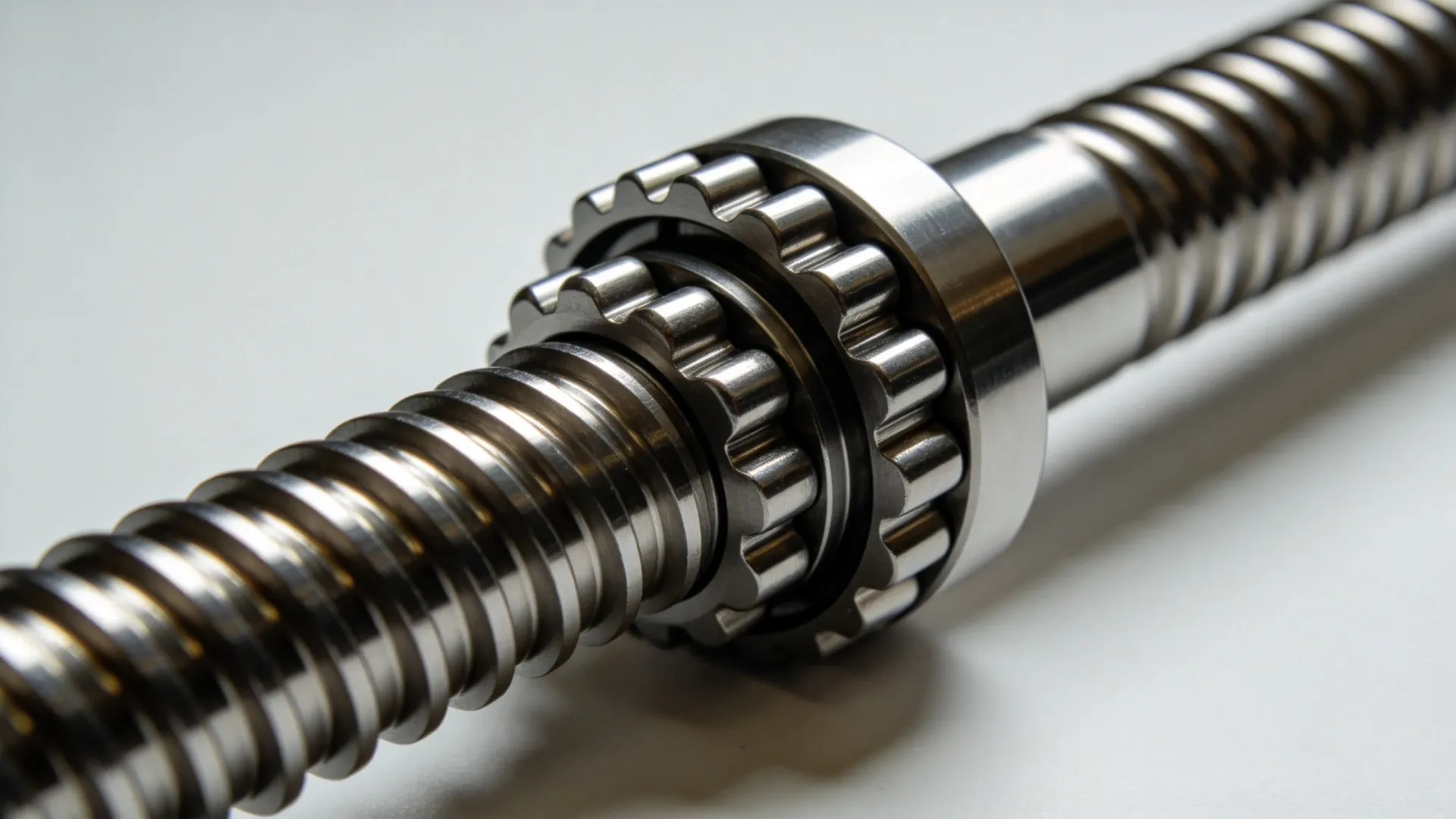

要理解行星滚柱丝杠为何能承受更大的载荷，首先要搞清楚两种丝杠的核心传动机理。滚珠丝杠大家比较熟悉，滚珠在丝杠沟槽和螺母之间做滚动，摩擦系数低，传动效率高。而行星滚柱丝杠的"行星"二字，来自于其独特的结构——滚柱代替了滚珠，且数量更多。

当负载作用在滚珠丝杠上时，力的传递依赖于单个滚珠与沟道的点接触；而行星滚柱丝杠中，滚柱与丝杠、滚柱与螺母之间都是线接触。这意味着同等直径的接触面，行星滚柱丝杠能分散更大的压力，接触应力大幅降低。

1. 滚柱取代滚珠：接触面积的几何级增长

用一个形象的比喻：滚珠与沟道的接触，就像针尖顶在桌面上；而滚柱与沟道的接触，则像是铅笔躺在桌面上。同样一块木头承受压力，接触面积越大，压强越小，材料的形变和疲劳也就越小。这直接决定了行星滚柱丝杠在承受重载时的寿命优势。

2. 多头螺纹设计：承载通道的倍增效应

宇视嘉的行星滚柱丝杠采用多头螺纹设计，通常为5到8头，而传统滚珠丝杠多为4到6头。更重要的是，行星滚柱丝杠的滚柱数量往往达到6到12根，每根滚柱都是一个独立的承载通道。这种"多路并联"的架构，使得总承载面积成倍增加，单个元件的负荷密度显著下降。

二、量化对比：承载能力、刚度与寿命的关键指标

理论归理论，工程师更关心的是实际参数。宇视嘉在大量客户应用案例中积累的数据显示，在相近的外形尺寸下，两者的性能差异非常显著。

具体来看，以直径32毫米的常规规格为例：

从这张表可以清晰看出，行星滚柱丝杠的承载能力优势是压倒性的，尤其在静载荷方面，3到4倍的差距意味着很多滚珠丝杠"力不从心"的场景，行星滚柱丝杠能够轻松应对。

三、什么时候必须选行星滚柱丝杠？三大典型场景

了解了性能差异，更关键的问题是：什么情况下必须选择行星滚柱丝杠？宇视嘉技术团队在长期与客户打交道的过程中，总结出三个最具代表性的场景。

1. 重载直驱场景：压力机、液压替代、自动化冲压线

这是行星滚柱丝杠最能发挥价值的领域。传统的液压系统体积大、漏油、维护成本高，而单纯的滚珠丝杠又扛不住动辄数吨的推力需求。行星滚柱丝杠的出现，提供了"电动化替代液压"的完美方案。宇视嘉为某汽车零部件冲压设备厂商提供的行星滚柱丝杠方案，成功实现了600kN级别的推力输出，设备体积缩小40%，能耗降低60%。

2. 高可靠需求场景：医疗手术机器人、航空航天、军工装备

这些领域对部件的寿命和可靠性要求极高，滚珠丝杠在高负载循环下，滚珠的接触疲劳是主要失效模式，而行星滚柱丝杠的滚柱接触应力更低，疲劳寿命更长。宇视嘉的微型行星滚柱丝杠已被多家手术机器人厂商采用，在频繁往复运动中表现出色的稳定性。

3. 空间受限的高负载场景：工业机器人关节、精密装配设备

很多工程师会遇到这样的困境：负载很大，但安装空间有限，没办法选用更大规格的滚珠丝杠。这种情况下，行星滚柱丝杠几乎是唯一的选择。宇视嘉的紧凑型行星滚柱丝杠系列，在保持高承载能力的同时，外径可比同规格滚珠丝杠减小20%-30%，为结构设计提供了更多灵活性。

四、选型避坑指南：不是所有场景都适合行星滚柱丝杠

说了这么多行星滚柱丝杠的优势，也要实事求是地讲讲它的局限性和适用边界。毕竟选错类型，比选错规格更麻烦。

1. 高速运行需求：滚珠丝杠仍是首选

行星滚柱丝杠的滚柱是自由旋转的，当转速超过一定限值，滚柱的离心力和陀螺效应会影响运动的平稳性。通常来说，如果驱动转速需要超过1500rpm，滚珠丝杠的综合性能会更加均衡。宇视嘉的建议是：1000rpm以下，优先考虑行星滚柱丝杠；1500rpm以上，滚珠丝杠更合适。

2. 超精密定位场景：需要综合评估刚度与响应

虽然行星滚柱丝杠的轴向刚度与滚珠丝杠相近甚至更好，但由于滚柱的质量惯性，其动态响应特性略有差异。对于纳米级定位需求的应用，建议与宇视嘉技术团队详细沟通，评估整体系统的刚性匹配。

3. 成本敏感项目：滚珠丝杠性价比更高

客观来说，行星滚柱丝杠的制造工艺更复杂，成本也相应更高。如果负载和寿命要求滚珠丝杠完全能满足，那么选择行星滚柱丝杠反而是一种资源浪费。宇视嘉的原则是：不推荐过度配置，让客户为不需要的性能买单。

五、宇视嘉行星滚柱丝杠：国产精密传动的硬核实

说了这么多原理和选型，最终还是要落到具体的产品上。宇视嘉的行星滚柱丝杠系列，经过多年研发迭代，在承载能力、精度等级、寿命可靠性方面已经达到国际同类产品的技术水平。

宇视嘉的技术团队可以根据客户的具体需求，提供非标定制服务，包括特殊导程、多头螺纹、特定材料、表面处理等。这种定制能力在国产精密传动品牌中并不常见，却恰恰是很多高端设备厂商的核心诉求——不是买现成的标准品，而是找到真正能解决自己问题的传动方案。

六、一张图总结：滚珠丝杠 vs 行星滚柱丝杠选型决策树

为了方便工程师在实际选型中快速决策，宇视嘉整理了一个简明的决策逻辑：

• 负载 < 100kN + 转速 > 1500rpm + 成本敏感 → 滚珠丝杠
• 负载 100-300kN + 转速 < 1500rpm → 两者均可，视具体情况
• 负载 > 300kN + 空间受限 + 高可靠性要求 → 行星滚柱丝杠
• 需要电动替代液压 + 大推力 → 行星滚柱丝杠首选

回到开头的那个问题："行星滚柱丝杠承载能力比滚珠丝杠高多少？"答案是：在同等规格下，承载能力通常高出3到6倍。但这只是一个起点，真正选型时还需要综合考虑转速、精度、成本、寿命等多维度因素。

宇视嘉的技术团队始终相信：好的传动方案，不是让客户适应产品，而是让产品适应客户。如果你正在为高负载传动选型而困扰，不妨把具体需求抛过来，让专业的工程师帮你找到最优解。
