行星滚柱丝杠高承载长寿命，工业传动新选择

行星滚柱丝杠高承载长寿命，工业传动新选择

在工业自动化领域，有一个长期困扰工程师的难题：当设备需要同时满足大推力输出和紧凑空间安装的双重需求时，传统滚珠丝杠往往显得力不从心。推力不够用、寿命不稳定、进口交期动辄半年以上——这些问题正在被一种国产核心传动件悄然改变。宇视嘉行星滚柱丝杠的量产交付，标志着国产精密传动件在高端领域正式打破垄断，成为工业传动的新选择。

一、为什么行星滚柱丝杠正在成为传动领域的主角

行星滚柱丝杠并不是一项全新的技术，但长期以来，其市场话语权一直被欧洲品牌牢牢掌握。在高端机床、航空航天、医疗设备、机器人等领域，行星滚柱丝杠凭借其独特的结构优势，成为解决大推力、小体积矛盾的首选方案。

根据行业统计数据，在精密传动领域，国产化率整体仍处于较低水平，高端行星滚柱丝杠的进口依赖度一度超过70%。然而，这一局面正在发生根本性转变。以宇视嘉为代表的国产精密传动品牌，通过自主研发和工艺创新，已经能够提供覆盖从微型到中大型的全系列行星滚柱丝杠产品，其性能参数可直接对标进口品牌，部分指标甚至实现超越。

1.1 行星滚柱丝杠与滚珠丝杠的本质区别

很多人会问：行星滚柱丝杠和滚珠丝杠看起来差不多，为什么价格差距这么大？这是一个需要从原理层面解答的问题。

传统滚珠丝杠依靠钢球在滚道中循环滚动来传递动力，其接触方式为点接触。这种结构在高速运行时具有优势，但在承载能力方面存在明显瓶颈。当设备需要承受数万牛顿甚至数十万牛顿的推力时，滚珠丝杠的滚珠数量和直径都会受到限制，导致刚性不足、寿命衰减快等问题。

行星滚柱丝杠的核心创新在于：用多个圆柱形的滚柱替代球形的滚珠，滚柱在螺母内部如同行星一样围绕丝杠轴公转，同时自身自转。线接触的传动方式使得接触面积大幅增加，承载能力提升3到6倍，而寿命则延长2到5倍。

1.2 国产行星滚柱丝杠的性能突破

宇视嘉行星滚柱丝杠在研发过程中攻克了一系列技术难题，包括滚柱精密研磨工艺、螺母内部行星结构设计、预紧力调节技术等。目前量产的系列产品已经具备以下核心能力：

• 额定动载荷覆盖5kN至300kN，满足从轻载到重载的全场景需求
• 重复定位精度达到±0.005mm，部分高端型号可达±0.002mm
• 最大行程可定制至2000mm以上，适应长行程应用场景
• 寿命测试数据超过5000万次额定载荷循环
• 支持多种端部连接形式，可快速适配客户现有安装结构

这些参数的背后，是国产精密制造能力的系统性提升，也是宇视嘉在传动领域深耕多年的技术积累。

二、行星滚柱丝杠高承载能力的核心秘密

如果用一句话概括行星滚柱丝杠的核心优势，那就是：在相同体积下，承载能力是滚珠丝杠的3到6倍。这个数字是如何实现的？让我们从结构力学和接触理论的角度来解析。

2.1 线接触结构的力学优势

Hertz接触理论告诉我们，两物体之间的接触应力与接触面积呈反比关系。滚珠丝杠的点是接触，点接触在承受载荷时，接触应力集中在极小的区域内，导致材料容易产生疲劳剥落。而行星滚柱丝杠的滚柱与丝杠、螺母之间形成的是线接触，载荷被分散到一条线上，接触应力大幅降低，材料疲劳周期显著延长。

以一个具体的例子来说明：某型行星滚柱丝杠，滚柱直径10mm，螺母内分布有6个滚柱，当承受50kN的轴向载荷时，每个滚柱承担的载荷约为8.3kN。而同等规格的滚珠丝杠若要承受50kN载荷，则需要大幅增加滚珠直径或数量，导致整体尺寸膨胀。

2.2 多头螺纹结构的增力效应

行星滚柱丝杠的螺母通常采用多头螺纹设计，常见的有单头、双头、四头等多种规格。螺纹头数越多，同时参与啮合的滚柱数量就越多，承载能力也就越高。同时，多头螺纹还能够提高传动效率，减小驱动力矩需求。

宇视嘉标准系列行星滚柱丝杠采用双头螺纹设计，在保证高承载能力的同时，也兼顾了制造精度和成本控制。对于有更高承载需求的客户，还可以提供四头甚至六头的定制方案。

2.3 额定载荷与静载荷的计算方法

在选型过程中，正确计算额定载荷是确保可靠运行的前提。行星滚柱丝杠的额定动载荷C和静载荷C0是选型的核心参数。

额定动载荷C是指，在相同工作条件下，将一批相同规格的丝杠组件重复运行直至出现疲劳剥落时，其中50%能够达到的载荷值。计算公式为：

C = fp × Fa × n × Lh^(1/3)

其中：fp为载荷系数，Fa为平均轴向载荷，n为转速，Lh为预期寿命小时数。

静载荷C0则是指滚柱与滚道产生永久变形时的极限载荷，通常取额定动载荷的3到5倍作为参考。

三、长寿命是如何炼成的

在工业现场，设备的连续运行能力直接关系到生产效率。一台需要频繁停机更换丝杠的设备，其综合成本往往远超采购价格本身。行星滚柱丝杠之所以能够在高端装备中获得广泛应用，长寿命是其中最关键的考量因素之一。

3.1 材料与热处理的核心作用

寿命的本质是材料在循环载荷作用下的疲劳破坏过程。要提升寿命，首先要在材料和热处理上下足功夫。

宇视嘉行星滚柱丝杠的丝杠轴和滚柱采用渗碳合金钢材质，经过严格的渗碳淬火处理。渗碳层深度控制在0.8到1.2mm，表面硬度达到HRC58到62，而心部则保持适当的韧性，硬度约HRC30到35。这种“外硬内韧”的组织结构能够有效抵抗表面疲劳裂纹的产生和扩展。

热处理过程中的回火工序同样关键。适当的回火能够消除淬火应力，稳定组织，防止后续加工和使用过程中出现开裂。宇视嘉采用深冷处理工艺，将淬火后的工件在零下196度的液氮中进行深冷，进一步减少残余奥氏体含量，提高尺寸稳定性和耐磨性。

3.2 精密加工与表面粗糙度控制

即使材料再好，如果加工精度不够，寿命也会大打折扣。行星滚柱丝杠的滚道精度直接影响滚柱的运动平稳性和受力均匀性。

宇视嘉采用精密磨削工艺加工滚道，丝杠轴和螺母滚道的表面粗糙度Ra控制在0.2μm以内。这意味着滚道表面光滑如镜，滚柱在运动过程中几乎不会产生额外的摩擦损耗。

螺母内部的行星保持架同样经过精密加工，确保每个滚柱之间的间距完全一致，避免因受力不均导致的早期失效。

3.3 润滑与防尘的系统设计

在实际使用环境中，灰尘、碎屑等污染物是丝杠寿命的隐形杀手。行星滚柱丝杠的滚柱完全包裹在螺母内部，自身具有一定的防尘能力，但为了应对更恶劣的工况，宇视嘉提供多种密封方案供客户选择。

标准配置采用接触式密封圈，能够有效阻止外部污染物进入螺母内部。对于有更高防护要求的场景，可以选配双重密封或全封闭防护结构，防护等级可达IP65。

润滑方面，宇视嘉推荐使用精密轴承润滑脂，填充量为螺母内部空间的30%到50%。对于高速运行场景，也可以采用循环油润滑方式，确保滚道始终处于良好的润滑状态。

四、选型方法与参数匹配实战指南

选型是连接需求与产品之间的桥梁。一个错误的选型可能导致设备性能不达标，或者付出不必要的成本。掌握科学的选型方法，是每一个传动工程师的必备技能。

4.1 选型流程五步法

宇视嘉总结出一套实用的选型流程，帮助工程师快速锁定合适的产品。

第一步：明确工况参数

需要收集的核心参数包括：最大轴向载荷Fa_max、平均轴向载荷Fa_avg、运行速度v、行程s、定位精度要求、预期使用寿命Lh、安装空间限制、环境温度和防护要求等。

第二步：初选规格

根据最大轴向载荷和安装空间，从样本中初选几个候选规格。初步筛选的原则是：额定动载荷C应大于或等于计算值的1.2倍，以确保足够的安全裕量。

第三步：寿命校核

按照寿命计算公式，验证候选规格的寿命是否满足要求。如果寿命不足，需要选择更大规格的产品或调整工况参数。

第四步：精度校核

根据定位精度要求，选择合适的精度等级。宇视嘉行星滚柱丝杠分为普通级P、精密级SP、超精密级UP三个等级，对应的螺距累积误差分别为±0.05mm/300mm、±0.02mm/300mm、±0.01mm/300mm。

第五步：确认端部连接和附件

根据安装方式，确认端部连接结构是否需要定制，以及是否需要防护罩、润滑组件、传感器等附件。

4.2 典型参数对照表

以下表格列出宇视嘉标准系列行星滚柱丝杠的核心参数，供选型参考：

如果表中规格无法满足需求，宇视嘉还提供非标定制服务，可以根据客户的具体要求开发特殊规格产品。

4.3 常见选型误区及规避方法

在实际选型过程中，工程师容易陷入一些常见误区，需要特别注意：

• 只看峰值载荷而忽视平均载荷：峰值载荷可能只是瞬时值，持续运行还是要看平均载荷对寿命的影响。
• 过度追求高精度：高精度意味着更高的成本和更苛刻的使用条件，在满足需求的前提下选择合适精度等级更经济。
• 忽略安装对中误差：丝杠轴与螺母的同轴度误差会显著影响寿命和精度，安装时务必保证良好的对中。
• 润滑不足或润滑过量：润滑不足导致磨损加剧，润滑过量则增加阻力，填充量应严格控制在推荐范围内。

五、行业应用与选型案例

行星滚柱丝杠的应用领域非常广泛，几乎涵盖所有需要精密线性传动的高端装备。以下列举几个典型应用场景及其选型要点。

5.1 工业机器人关节传动

在六轴机器人或协作机器人的关节处，空间极为紧凑，但对输出力矩和响应速度要求很高。行星滚柱丝杠的紧凑结构和高效传动成为理想选择。

某客户的人形机器人灵巧手关节模组，需要在小至30mm直径的空间内输出不低于50Nm的力矩。宇视嘉为其定制了一款微型行星滚柱丝杠，直径仅25mm，导程2mm，通过二级行星减速后输出力矩达到要求，响应时间控制在15ms以内。

5.2 精密机床进给系统

数控机床的快移速度和定位精度是衡量机床性能的关键指标。行星滚柱丝杠的高刚性和高精度能够有效提升机床的动态性能和加工精度。

某立式加工中心制造商在改造项目中，用宇视嘉Y-SGT-32行星滚柱丝杠替换原有的滚珠丝杠，快移速度从30m/min提升至45m/min，定位精度从±0.015mm提升至±0.008mm，加工效率提升超过25%。

5.3 自动化生产线夹持机构

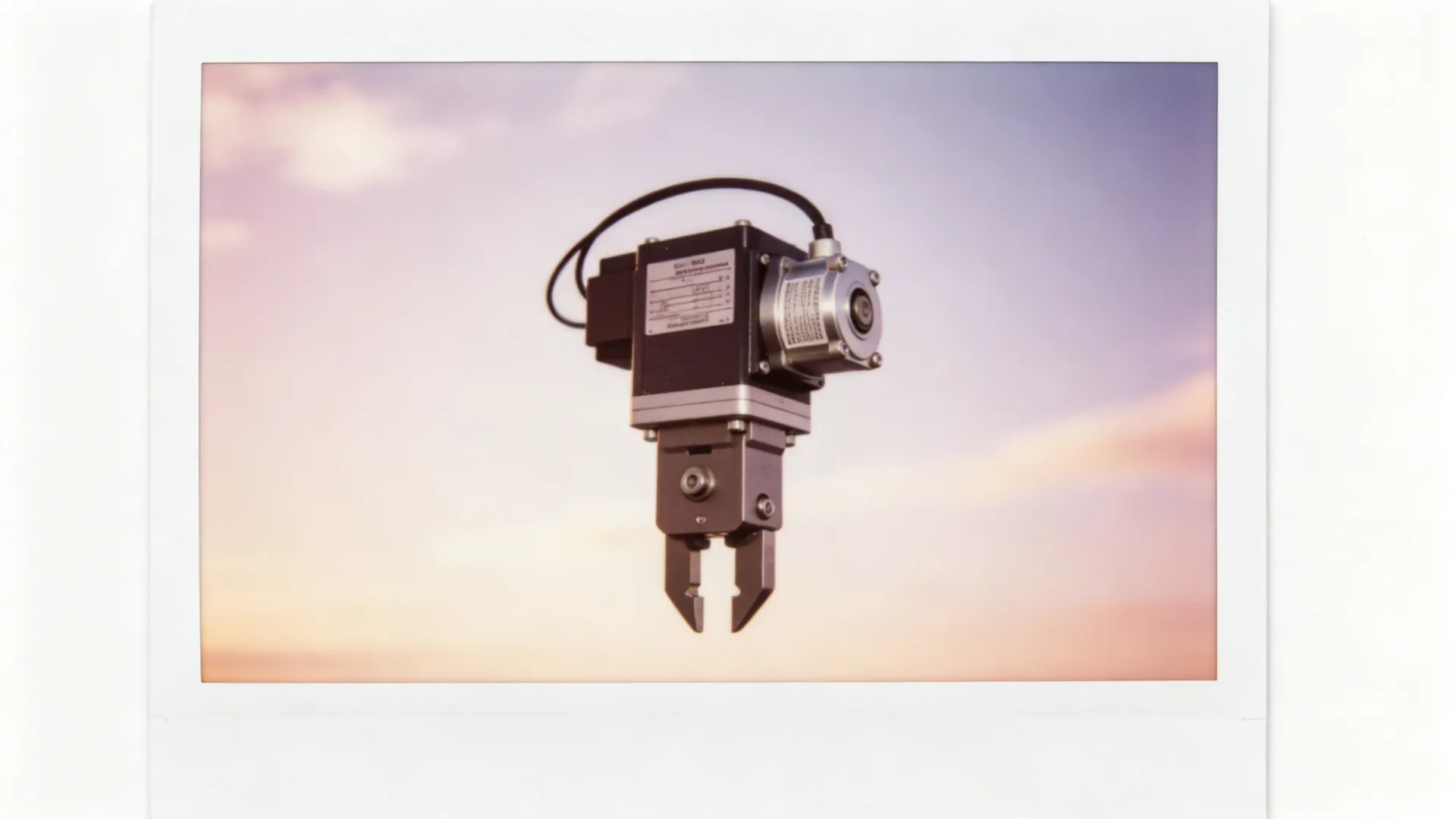

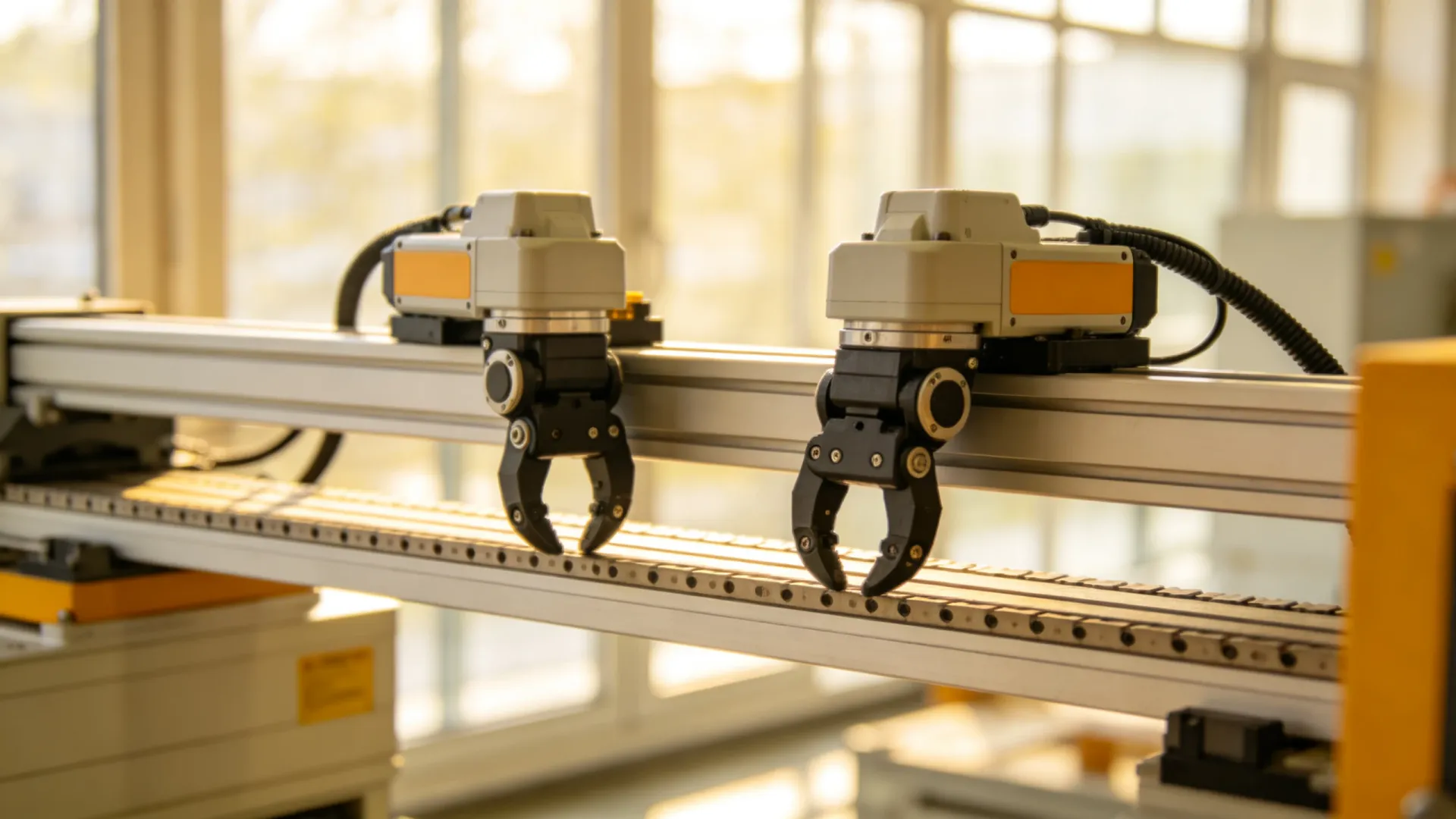

在自动化装配和包装线上，电动夹爪是常见的功能部件。对于需要大夹持力的场景，行星滚柱丝杠驱动的夹爪方案展现出明显优势。

宇视嘉电动夹爪系列产品就采用了自主研发的行星滚柱丝杠作为驱动核心，最大夹持力可达800N，夹持行程覆盖20mm到150mm，响应时间小于50ms，重复定位精度±0.02mm，能够满足绝大多数自动化场景的需求。

六、为什么选择国产行星滚柱丝杠

回到文章开头的问题：为什么越来越多的工程师开始关注国产行星滚柱丝杠？答案可以从三个维度来解读。

第一，供应链安全。进口品牌的交期通常在4到6个月，一旦出现质量问题或设计变更，补货周期将严重影响项目进度。宇视嘉标准品交期控制在2到3周，非标定制周期也在4到6周以内，为客户的项目执行提供有力保障。

第二，性价比优势。在性能参数对标进口品牌的前提下，宇视嘉产品的价格通常只有进口品牌的60%到70%，综合性价比极具竞争力。

第三，本地化服务。国产供应商能够提供更及时的技术支持和售后服务，包括现场安装指导、故障诊断、定制化开发等全方位服务响应。

宇视嘉不仅提供标准化的行星滚柱丝杠产品，还可根据客户需求提供模组化解决方案，将丝杠与电机、驱动器、控制器等集成一体，实现交钥匙交付。这种一站式服务模式大大简化了客户的供应链管理，降低了集成风险。

七、未来展望

随着智能制造和工业自动化的深入发展，对传动部件的要求也在不断提升。行星滚柱丝杠作为一种高性能传动元件，将在更多新兴领域获得应用。

人形机器人作为近两年的热门赛道，对关节驱动器的体积、重量、功率密度提出了前所未有的高要求。传统的伺服电机加减速机的方案已经接近瓶颈，而行星滚柱丝杠直接驱动的方案正在成为新的技术趋势。

此外，在航空航天、新能源装备、医疗机器人等领域，行星滚柱丝杠的应用也在不断拓展。宇视嘉作为国产精密传动的先行者，将持续加大研发投入，推动产品性能向更高水平迈进。

当国产行星滚柱丝杠已经能在精度和寿命上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？设备升级的窗口期稍纵即逝，把握当下，就是把握竞争主动权。

如果想第一时间拿到宇视嘉行星滚柱丝杠的详细参数资料或申请样品测试，欢迎直接联系我们的技术团队！
