设备装配空间不够用？选微型电缸这4点必须注意

"这个末端空间，电动夹爪还能不能再做小一号？"拿到图纸那一刻，机械工程师脱口而出的第一句话，总带着点无奈。设备装配空间不够用，这大概是微型电缸选型中最让人头疼的问题——不是选不出来，而是可选的方案里，不是推力不够，就是行程不够，要么就是安装孔位对不上。

宇视嘉在精密运动控制领域深耕多年，遇到过太多"螺蛳壳里做道场"的案例。空间受限从来不是选型失败的借口，但确实需要更细致的考量维度。今天这篇文章，就从4个核心要点出发，聊聊设备装配空间不够用时，微型电缸到底该怎么选。

一、先把"空间约束"拆解清楚：不是越小越好

很多工程师在选型初期会陷入一个误区：空间不够，那就选最小的。但微型电缸的选型逻辑从来不是越小越好，而是在有限空间内找到性能、安装、寿命三者的最优解。

1.1 空间约束的三个维度

装配空间不够用，通常体现在三个维度：

• 径向空间：电缸外壳直径受限于安装腔体的内径
• 轴向空间：安装板到运动末端的可用距离
• 安装接口：法兰孔位、螺纹孔、定位销等是否匹配

宇视嘉技术团队在对接客户需求时，第一步往往不是推荐型号，而是先把空间约束量化为具体参数。有经验的工程师会直接给出这三组数据：最大允许外径、最小安装距离、运动行程需求。把这三个数据确认清楚，选型就成功了一半。

1.2 微型电缸的体积分类参考

市场上常见的微型伺服电缸大致可以分为几个规格区间，选型前先摸清自己属于哪个区间：

宇视嘉的微型伺服电缸覆盖从16mm到60mm的外径范围，支持非标定制，可以在标准品基础上调整法兰、螺纹、线束方向等细节，适配各类紧凑空间。

二、推力与行程：空间受限下的关键取舍

微型电缸选型最核心的矛盾，往往是"推力"和"行程"的博弈。同等外径下，行程越大，丝杠螺母结构就必须越长，推力往往就要牺牲一点。反过来，要大推力，丝杠导程就要配合加大，行程又会受限。

2.1 推力需求怎么定

推力选小了，设备跑不动；推力选大了，成本浪费。正确的做法是：根据实际负载和加速度要求，反推所需推力，再留15%-20%的余量。

有个简单的估算公式：所需推力 = (负载质量 × 加速度) + (负载质量 × 重力加速度 × 摩擦系数)。加速度越大，瞬时推力需求越高，这也是为什么很多高速抓取场景反而需要更大的电缸规格。

2.2 行程与结构的匹配

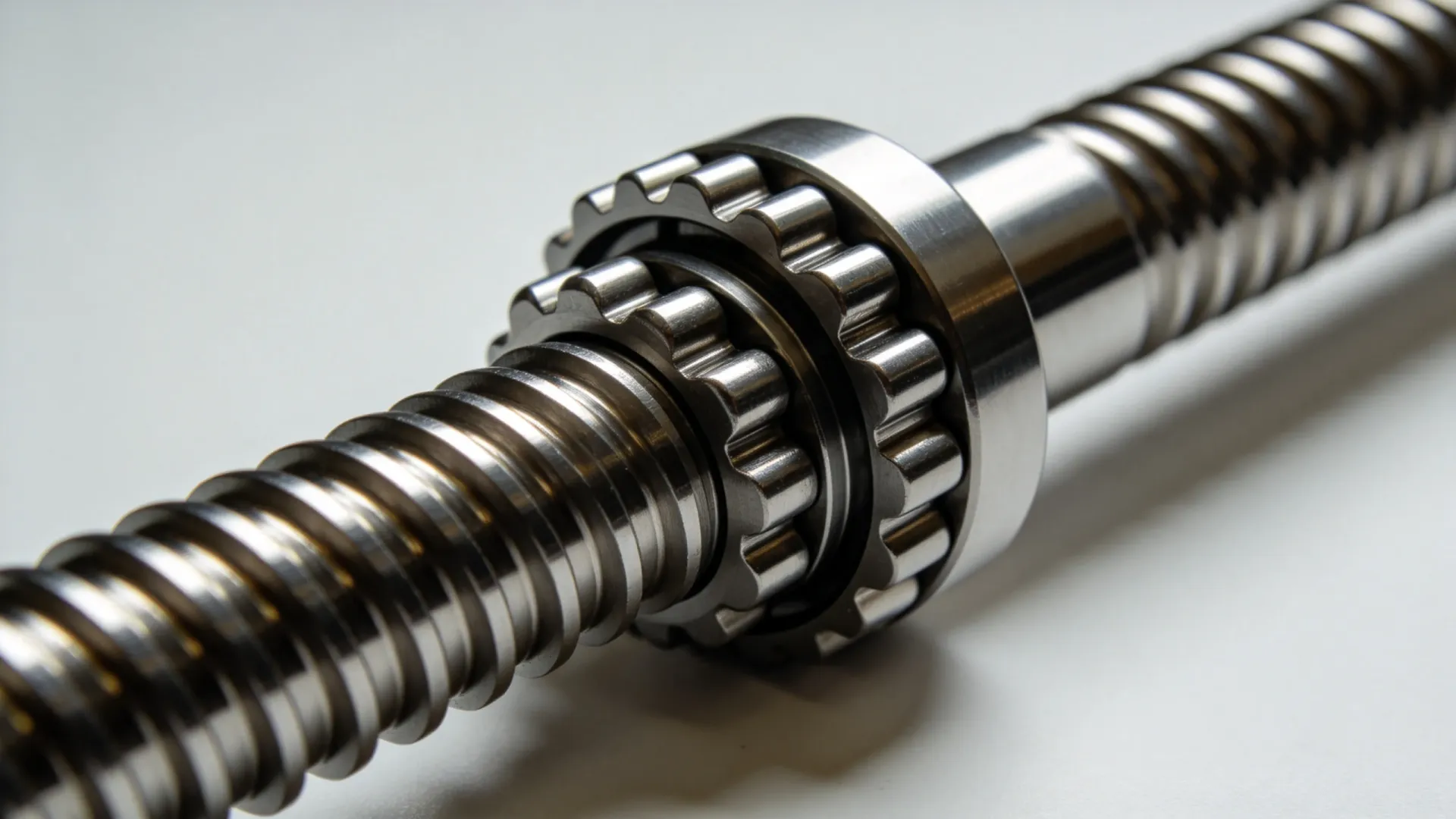

行程需求直接影响电缸的最小安装长度。以滚珠丝杠型微型电缸为例：

• 行程50mm的电缸，最小安装长度大约是行程的2-2.5倍
• 行程100mm的电缸，最小安装长度大约是行程的1.8-2倍
• 行程越大，行程与安装长度的比值反而更优

这意味着：如果你的轴向空间只有150mm，行程需求超过75mm时，就必须考虑其他方案——比如把电缸斜置、使用关节连接头改变轴向等。

宇视嘉在为某半导体设备商提供方案时，对方要求的行程是80mm，但轴向空间只有120mm。最终的解决方案是：选用行程100mm的电缸，通过定制法兰将电缸倾斜15°安装，既满足了行程需求，又把轴向占用压缩到了设计范围内。

三、安装方式：容易被忽视的"隐形空间"

选型时看规格书，数据都合格，装上却发现位置对不上——这类问题十有八九出在安装方式上。安装接口的形式，往往决定了电缸在有限空间内能否真正"塞进去"。

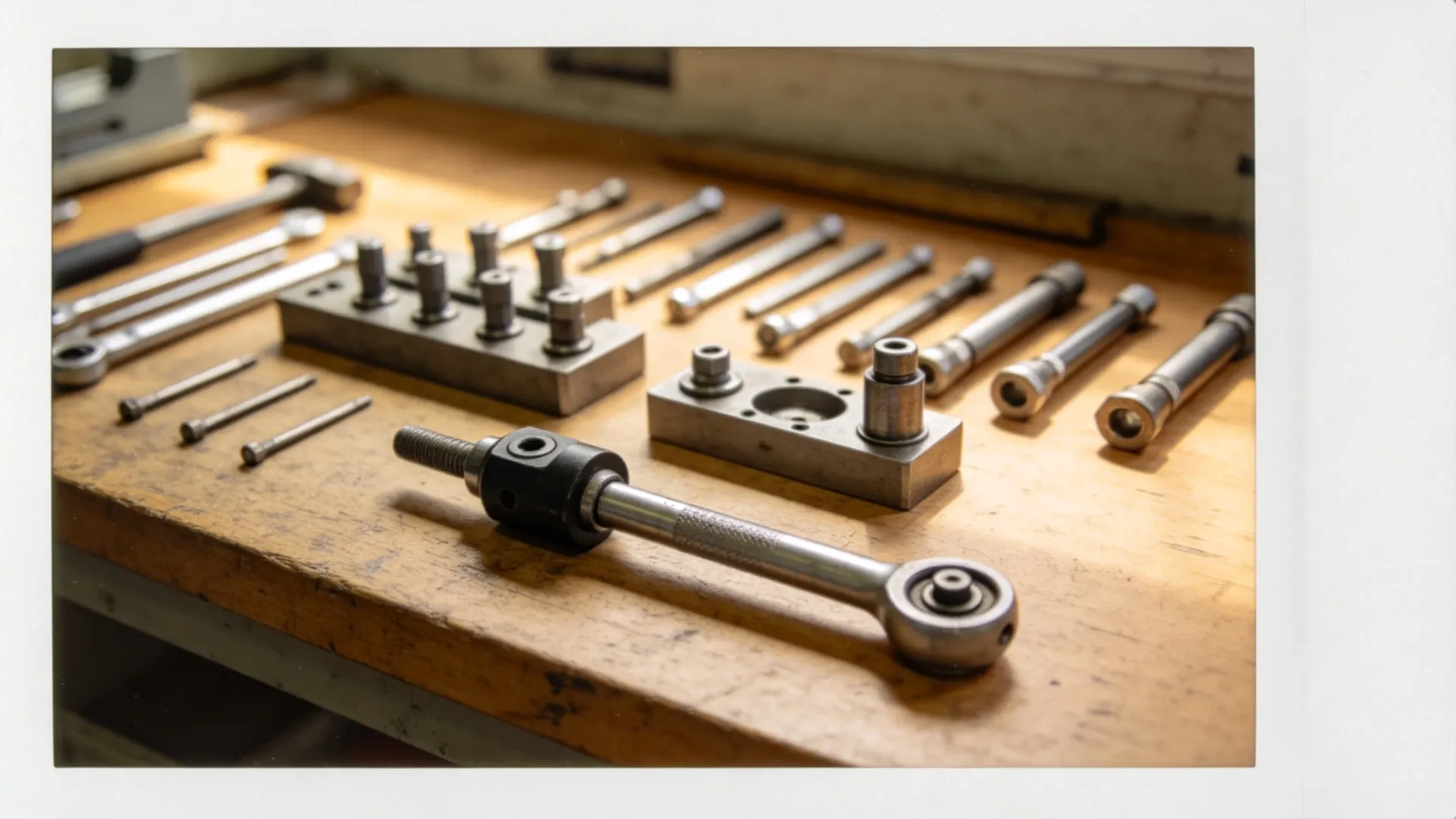

3.1 常见安装形式的空间占用

• 法兰固定：适用于安装空间宽度有限、高度充裕的场景。法兰盘直径决定了径向占用，但整体高度会相应增加。
• 后耳铰接：适用于需要摆动或补偿同轴度的场景。后耳轴孔占用一定径向空间，但允许一定角度偏差。
• 前端固定：结构最紧凑，但要求安装面有足够的平面度和强度。
• 侧面固持：适用于只能从侧面固定的场景，如嵌入门板、面板内部。

宇视嘉的微型伺服电缸支持多种安装方式可选，部分型号还提供复合式安装——比如一面法兰、一面螺纹孔，可以根据实际装配情况灵活选择。

3.2 线束与接头的空间预判

很多人忽略了线束的走线空间。电缸的电机线、编码器线、传感器线都需要从某个方向引出，如果安装位置附近有其他机构干涉，线束弯折半径不够，不仅安装困难，后期维护更是麻烦。

宇视嘉在非标定制中，线束出口方向是可以定制的——出线方向可选前出、侧出、后出，线长可裁剪，接头类型可选择航插、散线、端子排等。这个细节看起来不起眼，但装过机的工程师都知道它有多重要。

四、散热与寿命：空间受限带来的隐性挑战

电缸运行会发热，微型电缸因为体积小，散热面积更有限。在紧凑空间内，热量更难散出去，直接影响电缸的寿命和性能稳定性。

4.1 散热问题的本质

伺服电缸的发热主要来自三个方面：电机铜损、铁损，以及丝杠传动效率损失。微型电缸因为体积限制，壳体表面积小，自然散热能力有限。如果安装在一个密闭腔体内，热量积聚会导致内部温度超过额定值，轻则性能下降，重则损坏电机或传感器。

4.2 应对策略：选型时的主动考量

• 降低发热量：选择低功耗电机或优化丝杠导程，减少发热源
• 改善散热条件：如果可能，保持电缸外壳与安装面有良好的导热接触，或在密闭腔体上加装散热片
• 控制负载率：避免电缸长时间在90%以上的负载率下运行，适当降低使用强度可以有效延长寿命
• 加装温度监测：关键应用场景下，可以在控制系统中加入温度监控报警

宇视嘉的微型伺服电缸在设计时已经充分考虑了散热问题：电机选用低损耗磁钢，丝杠支撑轴承预紧力优化，部分型号可选配外壳散热结构。配合宇视嘉自研的驱动器，还可以实现温度实时监测和过温保护。

五、宇视嘉能做什么：紧凑空间下的定制能力

说了这么多选型要点，最后聊聊实际落地。对于空间受限的选型需求，标准品往往难以完美匹配，这才是考验厂商定制能力的时候。

5.1 宇视嘉的定制服务覆盖

宇视嘉的微型伺服电缸支持多维度非标定制：

宇视嘉技术团队在接到紧凑空间需求时，会先与客户确认详细的安装约束图纸，然后提供2-3个可选方案供比较，确认后最快4周交付样品。这个响应速度在行业内算是相当快的。

5.2 典型案例：从"装不进去"到"顺利量产"

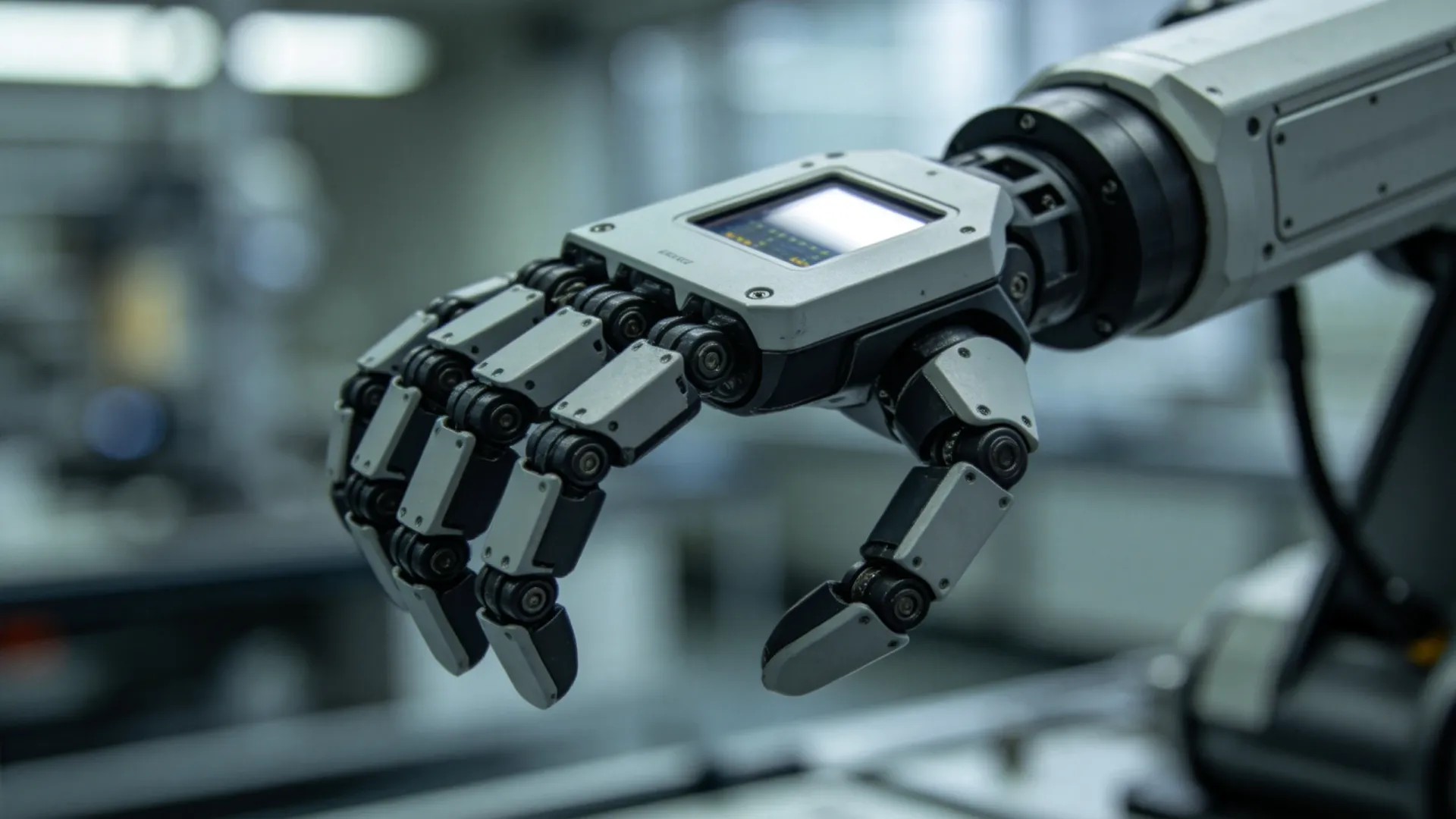

某协作机器人厂商在开发新一代末端夹持模块时，遇到了典型的空间挑战：末端执行器需要在直径60mm的圆周内集成夹爪、电缸、传感器，还要预留足够的运动空间。最初的进口方案因为交期长达14周，项目进度受阻。

宇视嘉介入后，为其定制了超微型伺服电缸，外径控制在24mm以内，行程30mm，推力150N，集成磁栅编码器实现闭环控制。定制法兰直接适配夹爪的安装孔位，线束侧出设计优化了走线空间。从确认方案到首批样品交付，用了不到5周。

后来的测试数据显示：这套方案的重复定位精度达到±0.02mm，运行噪音低于45dB，2000小时连续运行测试无故障。最终这套方案随客户的产品一起进入了小批量生产阶段。

六、选型清单：空间受限场景下的自检步骤

给正在为空间问题头疼的工程师们一个实用的选型自检清单，对着这份清单过一遍，至少能避免80%的选型坑：

1. 量化空间约束：径向最大外径、轴向最小/最大距离、安装面平面度要求
2. 明确运动需求：行程、速度、加速度、定位精度
3. 核算推力需求：负载重量、运动加速度、摩擦系数，留足余量
4. 确认安装形式：法兰、后耳、前端还是侧面固定，与现有结构匹配性
5. 规划线束走线：出线方向、接头类型、与周边机构有无干涉
6. 评估散热条件：是否密闭空间、是否需要额外散热措施
7. 考虑后期维护：电缸是否便于检修、更换，线束是否需要插拔

把这7个问题回答清楚，再去找供应商沟通，效率会高很多。

结语

设备装配空间不够用，从来不是选型失败的理由，而是对工程师和供应商的双重考验。把约束条件量化清楚，在推力、行程、尺寸、散热之间找到平衡点，这才是紧凑空间选型的正确打开方式。

宇视嘉在微型伺服电缸领域积累了大量紧凑空间的应用经验，标准品加定制化的灵活模式，可以帮助设备集成商省掉"凑合用"和"等进口"的两难。如果你的项目正好被空间问题困扰，欢迎找宇视嘉技术团队聊聊——也许那个"装不进去"的难题，没有想象中那么难解。
