“这个手指关节，放进去驱动电机之后，壳体根本合不上了。”每当灵巧手项目进入集成阶段，这句抱怨几乎成了工程师们的口头禅。空间不够用，是协作机器人、医疗辅具、特种作业终端共同面临的难题——不是做不出来，是做进去了却装不下。而宇视嘉给出的答案很直接：别再一个零件一个零件往上堆了，把驱动和减速做到一个模组里。

一、灵巧手的“空间焦虑”：每多占1平方厘米，都是成本

做机器人灵巧手的人都有个共识：这玩意儿不是拼性能，是拼“挤空间”。手指要灵活，就需要每个关节独立驱动；关节要有力，就需要减速机放大扭矩；减速机要稳定，就需要电机提供持续输出。三层需求叠加在一起，结果就是——壳体越做越大，成本越堆越高，可靠性反而因为连接件增多而下降。

传统方案里，一个灵巧手关节通常需要三到四个独立零部件串联：电机、联轴器、减速机、位置传感器，再加上安装支架和走线空间。每个零件都要占据独立的装配位置，每个连接点都是潜在的失效风险。有客户算过一笔账，一根手指关节采用分散式设计，光是连接件和安装支架就占了整体积的近四成。

更让人头疼的是维护问题。哪个关节出了故障，拆开来是一串连锁反应。更换一个减速机要把整个手指结构拆散，重装之后还要重新标定位置传感器。这哪里是维护，简直是“拆解-重组-调试”的三重折磨。

二、单模组集成：宇视嘉灵巧手关节模组的解题思路

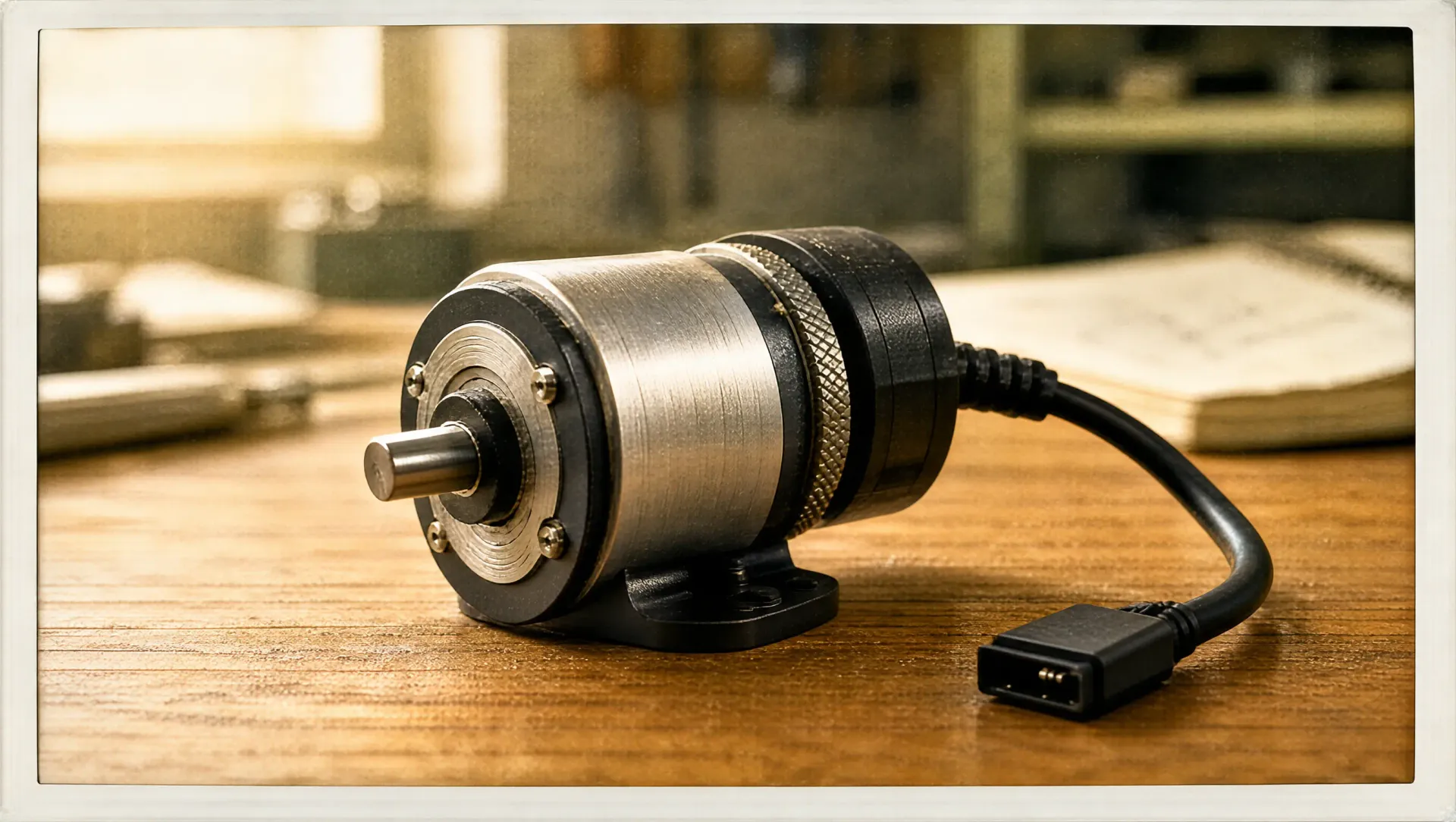

宇视嘉的做法是把“层层堆叠”变成“单点集成”。一颗灵巧手关节模组，内部同时包含了电机本体、蜗轮蜗杆减速机构、驱动控制电路，以及位置反馈传感器。四合一的设计省去的不是功能，而是那些“不得不有”的连接件和安装结构。

1. 蜗轮蜗杆减速：天生适合灵巧手的“小个头大力气”

为什么宇视嘉选择蜗轮蜗杆减速作为模组核心，而不是更常见的行星减速或谐波减速？答案藏在灵巧手的使用场景里。

蜗轮蜗杆传动有几个关键特性：传动比大、单级就能实现较大减速比；结构紧凑，径向尺寸小；自锁功能，关节在断电状态下能保持位置不外溜。对于灵巧手这种需要手指保持抓取姿态、同时又要控制体积的场景，蜗轮蜗杆几乎是量身定制的选择。

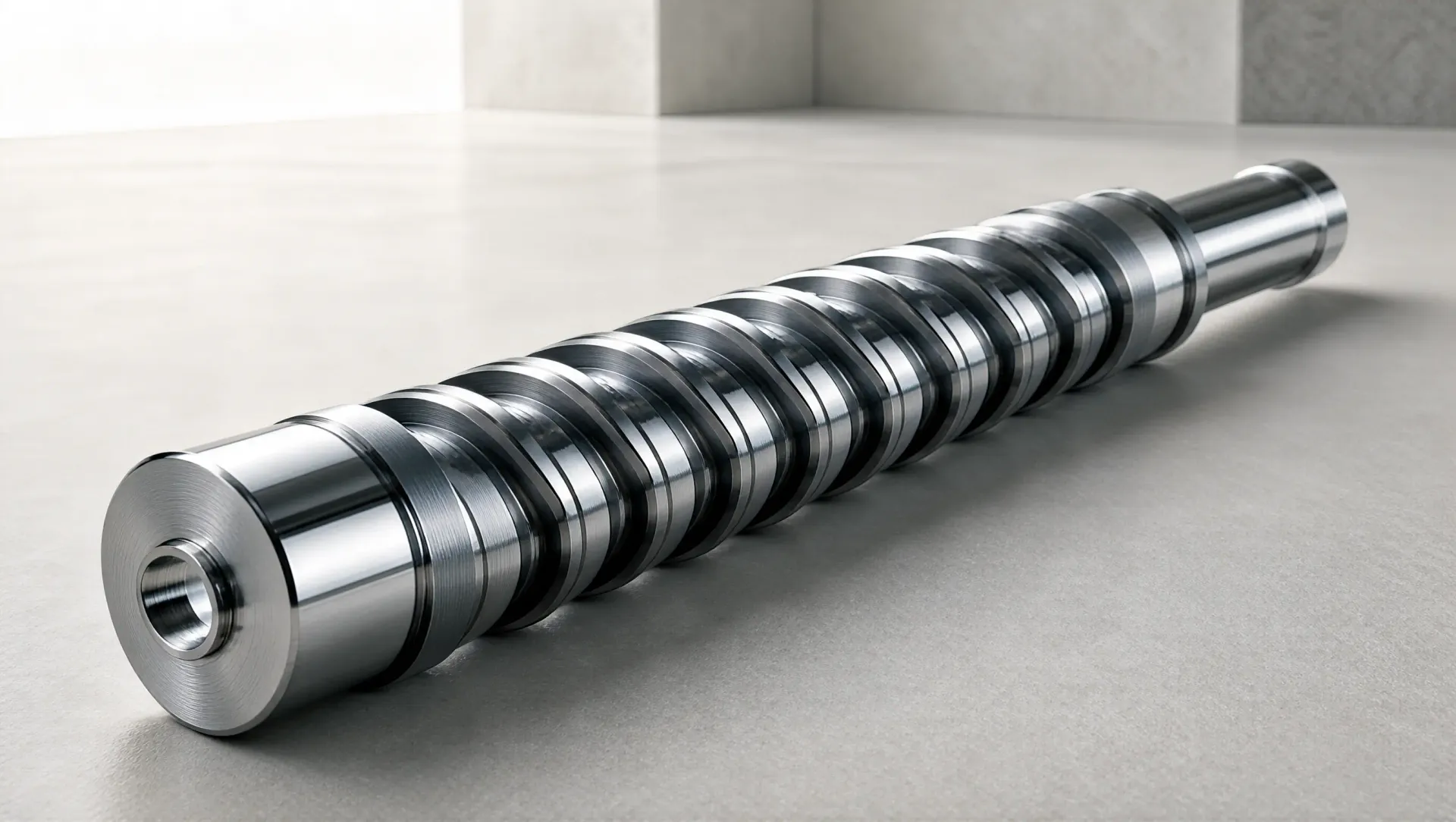

宇视嘉在蜗轮蜗杆减速机上做了针对性优化：采用高精度研磨蜗杆和青铜蜗轮配合，传动效率稳定在75%以上；关键接触面做表面硬化处理，寿命可达15000小时以上；结构上采用中空设计，线束可以从中心穿过，进一步减少径向布线空间。

2. 内嵌驱动：少走一根线，少一个故障点

传统方案里，电机需要外部驱动器控制，走线从控制器出发，穿过线槽，绕过关节，最终到达电机接口。这条线路上每个连接器都是潜在风险点：插头松动、线缆磨损、接头氧化，每一项都可能造成关节失效。

宇视嘉灵巧手关节模组把驱动电路做到模组内部，控制器只需通过CAN总线或RS485发送指令，模组自行完成电机控制闭环。这意味着从控制器到关节，只有一根通讯线加电源线。四个关节的灵巧手，整机线束数量从原来的二十余根减少到不足十根。

3. 位置传感：关节的“本体感觉”

人手能精准抓取物品，靠的是手指关节对位置的实时感知。灵巧手要达到类似的能力，每个关节都需要准确反馈自身角度。宇视嘉关节模组集成了高精度磁编码器，分辨率达到12位以上，重复定位精度优于0.1度。

这个精度意味着什么？直径30毫米的钢珠，灵巧手可以用两个手指稳稳夹住并转移到指定位置，而不会出现“抓不住”或者“抓太紧捏变形”的情况。

三、60%空间节省是怎么算出来的

宇视嘉给出的“省下60%装配空间”不是营销话术，而是实实在在的结构对比。

60%这个数字，来自于单关节体积从分散式方案的基准值压缩到集成模组的约40%。换算到整机，五指灵巧手采用集成方案后，手指区域总体积减少超过一半，壳体可以做薄、做窄，手指线条从“粗壮笨重”变成“纤细灵活”。

更重要的是结构强度的提升。分散式方案里，每个零件都是独立安装面，多个安装点累积的公差会让整体刚性下降。集成模组采用整体式壳体设计，刚性更高，振动变形更小，在高速抓取动作中手指的颤振也能得到有效抑制。

四、集成模组在灵巧手里的真实表现

说了这么多参数和原理，实际装配到灵巧手里效果如何？

某医疗康复机器人项目需要开发一款五指康复手套，要求手指能独立运动、抓握力度可调、外观尽量轻薄。研发团队最初采用传统方案，手指做出来像“机械爪”，体积大到患者根本无法长时间佩戴。改用宇视嘉灵巧手关节模组后，单指直径从28毫米缩减到18毫米，整机重量从380克降到190克，患者佩戴舒适度大幅提升。

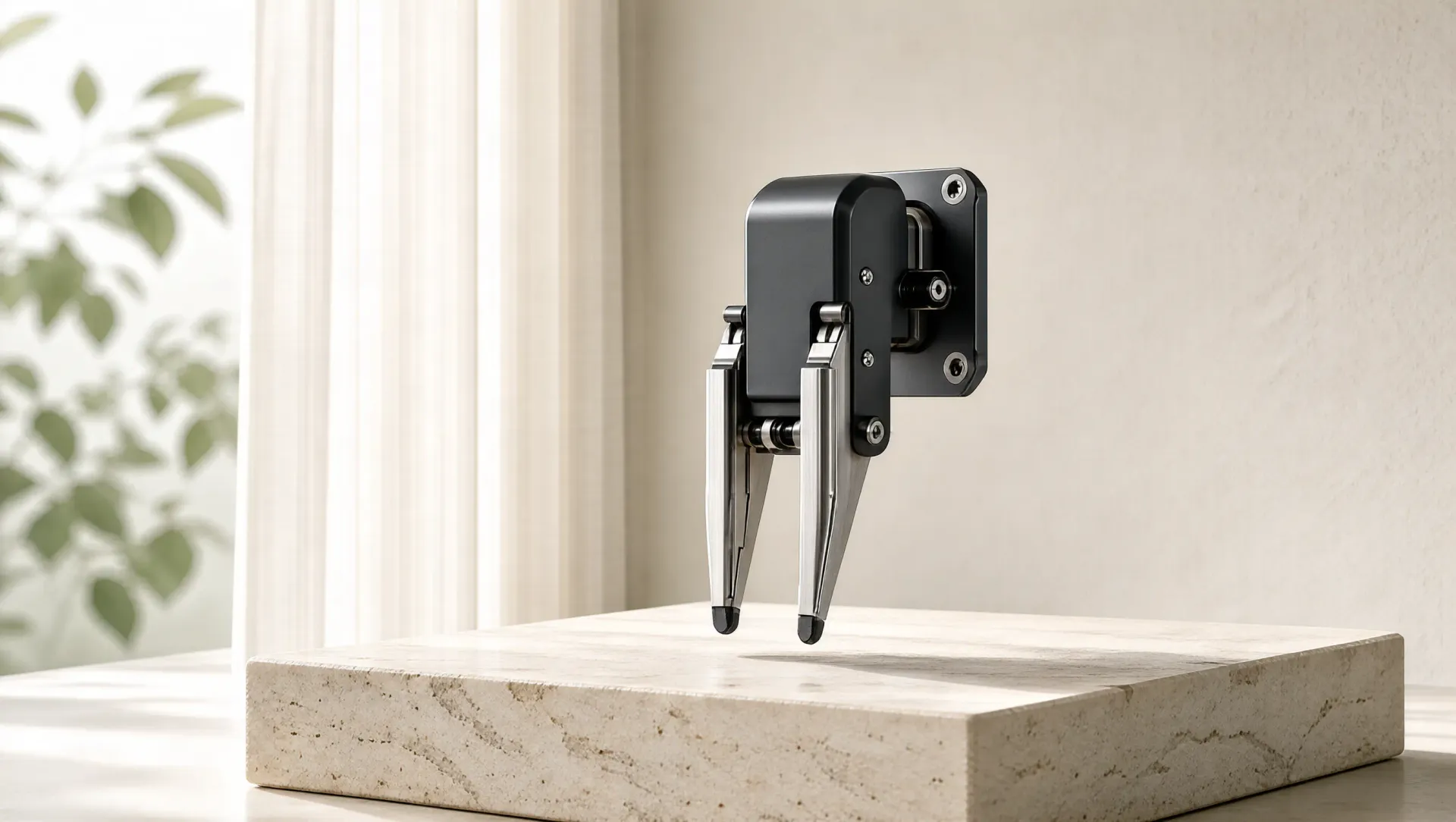

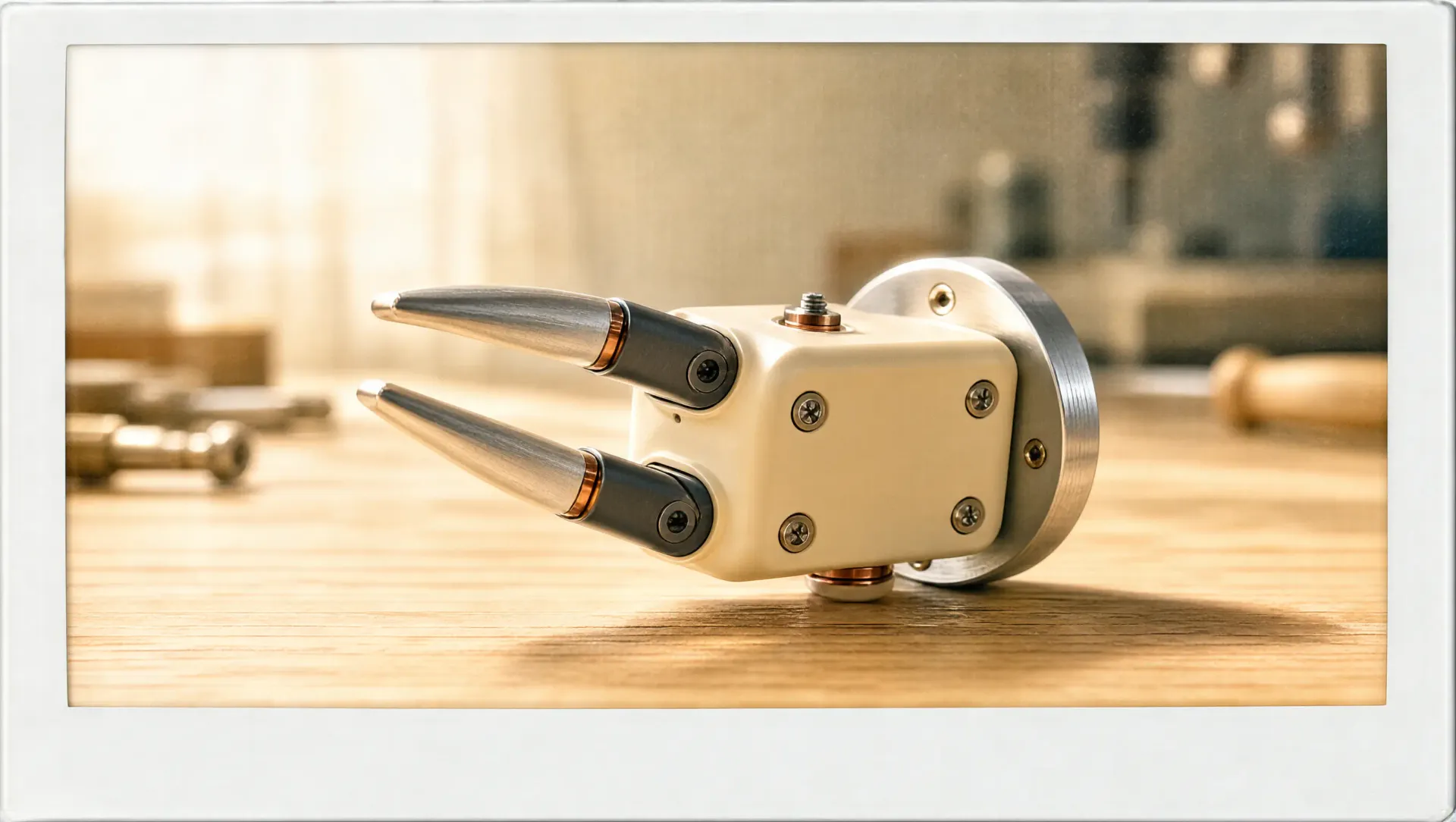

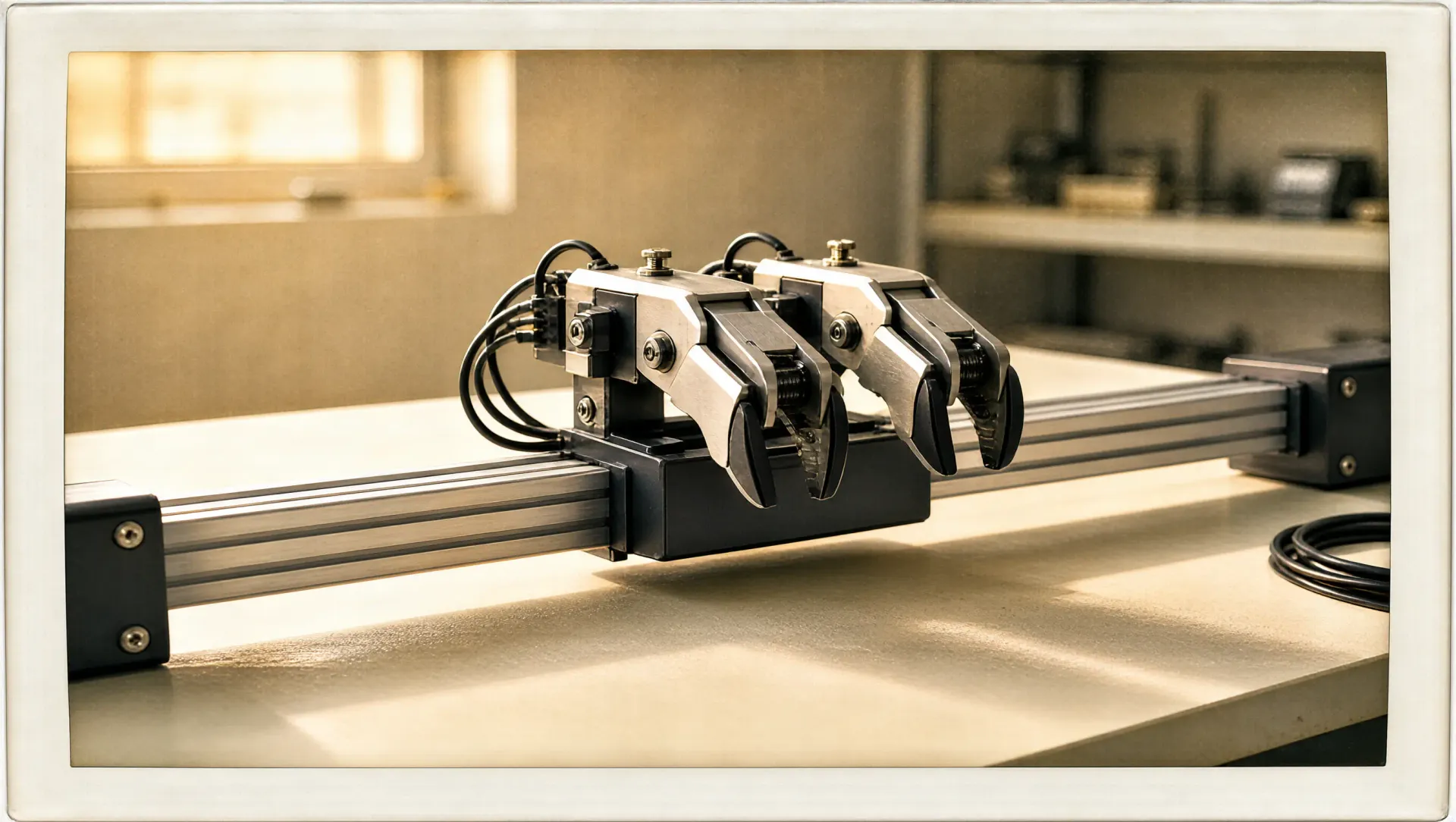

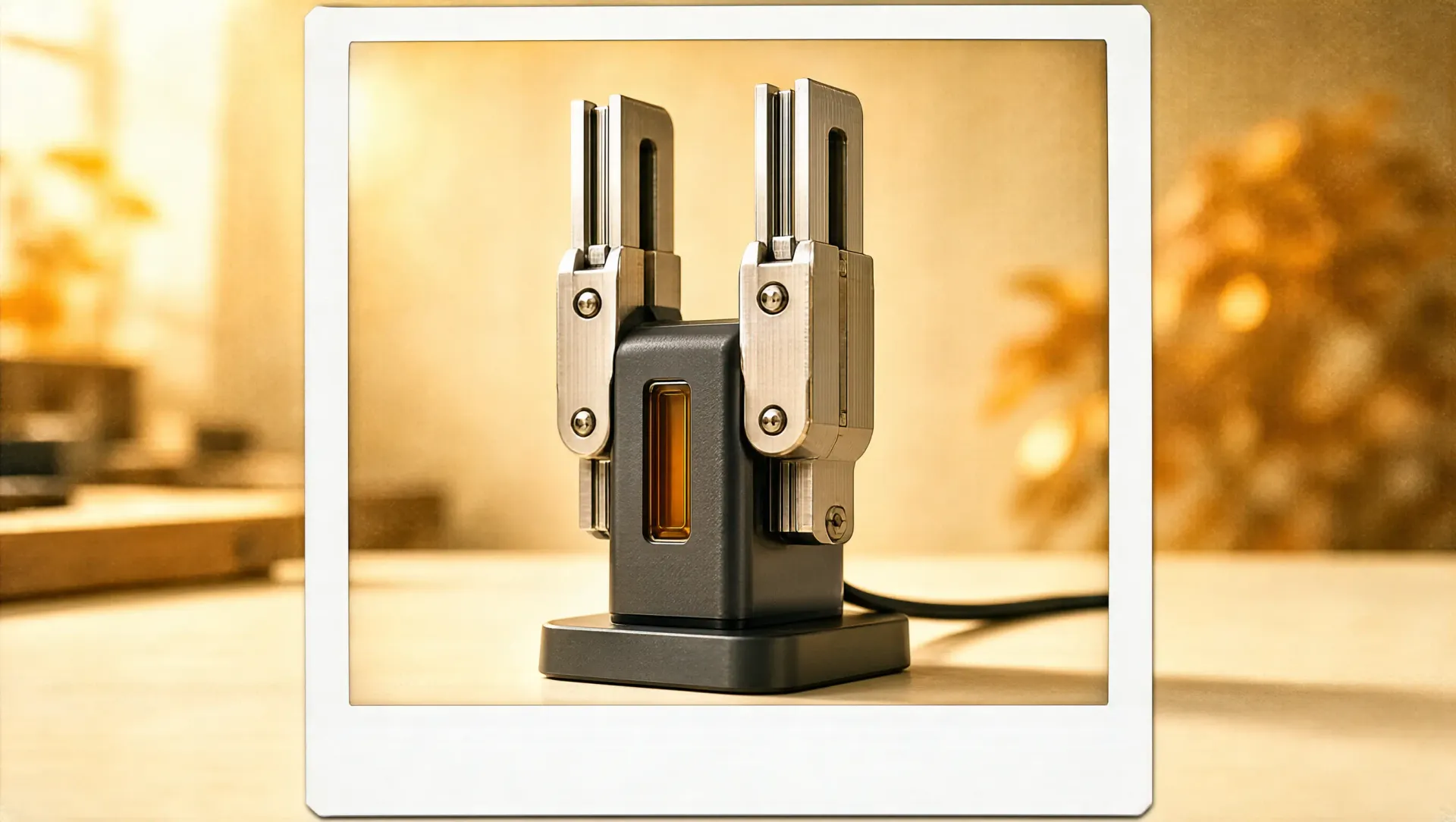

另一个协作机器人末端夹持器项目，原本采用气缸驱动，响应慢、力度不可控。改用宇视嘉关节模组后，实现了力度闭环控制，抓取力度重复精度达到正负5%以内，夹持器可以在同一条产线上自适应抓取不同尺寸的零件。

五、选灵巧手关节模组，这几个参数别忽视

集成化方案带来了便利，但也意味着“牵一发动全身”——选型时需要更全面的考量。

• 峰值扭矩 vs 持续扭矩：灵巧手关节通常标注峰值扭矩，但实际抓取动作更需要关注持续扭矩输出能力。宇视嘉关节模组峰值扭矩可达0.8牛米，持续运行扭矩不低于0.3牛米，满足大多数抓取场景。
• 工作电压范围：移动类灵巧手通常采用低压供电，需要关注模组在电压波动时的性能稳定性。宇视嘉全系支持12-24V宽电压输入，欠压保护功能防止电池电量不足时关节失控。
• 通讯协议兼容性：CAN总线是机器人关节的事实标准，但部分场景仍需要RS485或PWM控制。宇视嘉模组支持多种协议切换，通过引脚配置即可适配不同控制器。
• 防护等级：如果灵巧手需要在潮湿或粉尘环境中使用，模组的密封设计至关重要。宇视嘉关节模组可选IP54防护等级，关键传动部位采用唇形密封圈。

六、从关节模组到整机：宇视嘉还能提供什么

单颗关节模组只是起点。宇视嘉在灵巧手领域提供的不只是零部件，而是从设计到量产的完整支撑。

很多客户在灵巧手研发早期遇到的困境不是“找不到零件”，而是“不知道零件该怎么搭配”。宇视嘉应用工程师团队可以提供灵巧手结构方案咨询，根据目标抓取力、工作行程、壳体尺寸等参数，推荐合适的模组型号和数量组合。

对于有定制需求的客户，宇视嘉支持输出轴长度、法兰接口形式、线束长度等参数的非标调整。小批量试产阶段，宇视嘉可以配合提供快速打样，缩短从图纸到实物的验证周期。

七、国产精密传动件的下一步：从小切口到大生态

灵巧手关节模组的集成化探索，折射出国产精密传动行业的一个趋势：不再满足于“替代进口”，而是开始针对特定应用场景做深度定制。

进口品牌的优势在于通用性和一致性，但通用意味着“够用”而非“最优”。宇视嘉这类国产品牌的机遇，恰恰在于灵巧手、协作机器人、精密自动化设备这些新兴领域——这里没有现成的“行业标准配置”，谁先做出贴合场景的产品，谁就能定义下一代标准。

把驱动、减速、传感集成到一个模组里，看起来是物理层面的整合，实际上是对应用场景的深度理解。知道灵巧手空间寸土寸金，知道线束多是故障隐患，知道调试周期耽误项目进度，才能做出这样的集成设计。

国产精密传动这条路才刚起步，但方向已经清晰了——不是跟在进口品牌后面做“更便宜的同类品”，而是从应用端出发，做进口品牌没做过的定制方案。灵巧手关节模组只是其中一个切口，这条路上还有更多的“60%”等待被挖掘。

每一个被“装不下”三个字折磨过的灵巧手工程师，大概都能理解这个选择的重量。空间省出来的不仅是结构余量，更是产品落地的可能性。模组集成这条路，宇视嘉已经走出了第一步，剩下的交给时间和更多项目去验证。
