1颗灵巧手关节模组，省下60%装配空间：国产高集成度方案如何重塑机器人手指设计

在仿生机器人、协作机械臂末端执行器、医疗康复设备等领域，工程师们长期面临一个共同的工程悖论：灵巧手需要足够灵活以完成精细操作，但设备本体的空间却越来越紧凑，留给每一个关节的安装尺寸不断被压缩。传统分立式方案——电机单独采购、减速器另外装配、编码器再找位置焊接——不仅让整机体积臃肿，更因为零部件来自不同供应商而埋下兼容性隐患。当“把三个模块塞进一个指尖大小空间”成为真实项目需求时，如何找到真正可行的高集成度关节模组方案，正在成为行业突围的关键。

一、为什么灵巧手关节模组正在成为行业焦点

灵巧手作为机器人与外界环境交互的“最后一公里”，其性能直接决定了设备完成精细任务的能力。过去五年，全球人形机器人赛道快速升温，特斯拉Optimus、小米CyberOne、傅利叶GR-1等明星产品相继亮相，灵巧手作为标配模块的市场需求被彻底激活。数据显示，2023年全球人形机器人市场规模约为72亿美元，预计到2030年将突破380亿美元，年复合增长率超过26%。而每一台人形机器人需要配置12-22个手指关节，这意味着仅人形机器人一个赛道，关节模组的需求量就可能在未来数年达到百万量级。

然而需求的爆发并没有让工程问题变得更容易。传统工业机器人关节通常采用大功率电机配合精密减速器，体积和重量在设计之初就有充足裕量；但灵巧手关节需要在拇指大小的空间内同时满足大力矩输出、高精度位置反馈、快速响应三项核心指标。以一个典型的手指近端关节为例，需要在直径不超过20毫米、轴向长度不超过30毫米的包络体积内，实现0.5-2牛·米的输出扭矩、0.1度以上的位置精度，以及低于50毫秒的响应时间——这对传动方案的设计能力提出了极高要求。

1.1 分立方案的结构性困境

目前仍有相当比例的灵巧手项目采用分立式零部件组装方案：采购无刷电机一只、谐波减速器或微型行星减速器一个、外置编码器一个、驱动器再单独一块。表面上这种方案在单个零部件选型时灵活度更高，但在工程落地阶段会遭遇一系列连锁问题。

首先是空间冲突。电机轴端、减速器输入输出、法兰安装面、编码器支架——每一个独立零件都有自己的外形尺寸和安装边界，把它们强行塞进受限空间时，往往出现“每个零件都有理，但装配起来谁都对不上”的尴尬。某协作机器人厂商在研发第二代灵巧手时曾统计，光是解决电机与减速器之间的同轴度问题，就额外消耗了三个月的开发周期。

其次是性能匹配难题。分立方案中电机输出特性、减速器传动比、编码器分辨率需要精确耦合，任何一个环节的参数偏差都会累积到系统末端。举例来说，一款额定转速3000转的电机搭配减速比50:1的微型谐波减速器，理论输出转速是60转，但如果电机实际转速因负载波动降至2500转，输出端就会产生约17%的速度偏差，而这个偏差在需要精确点位控制的灵巧手操作中可能导致夹取位置偏移数毫米。

第三个问题是供应链碎片化带来的维护成本。当电机、减速器、编码器来自三个不同供应商，任何一个环节出现质量问题都需要多方协调责任归属。进口品牌交期动不动12-16周，一旦某个零件到货延迟，整个项目进度都可能被迫停滞。

1.2 一体化集成方案的降维优势

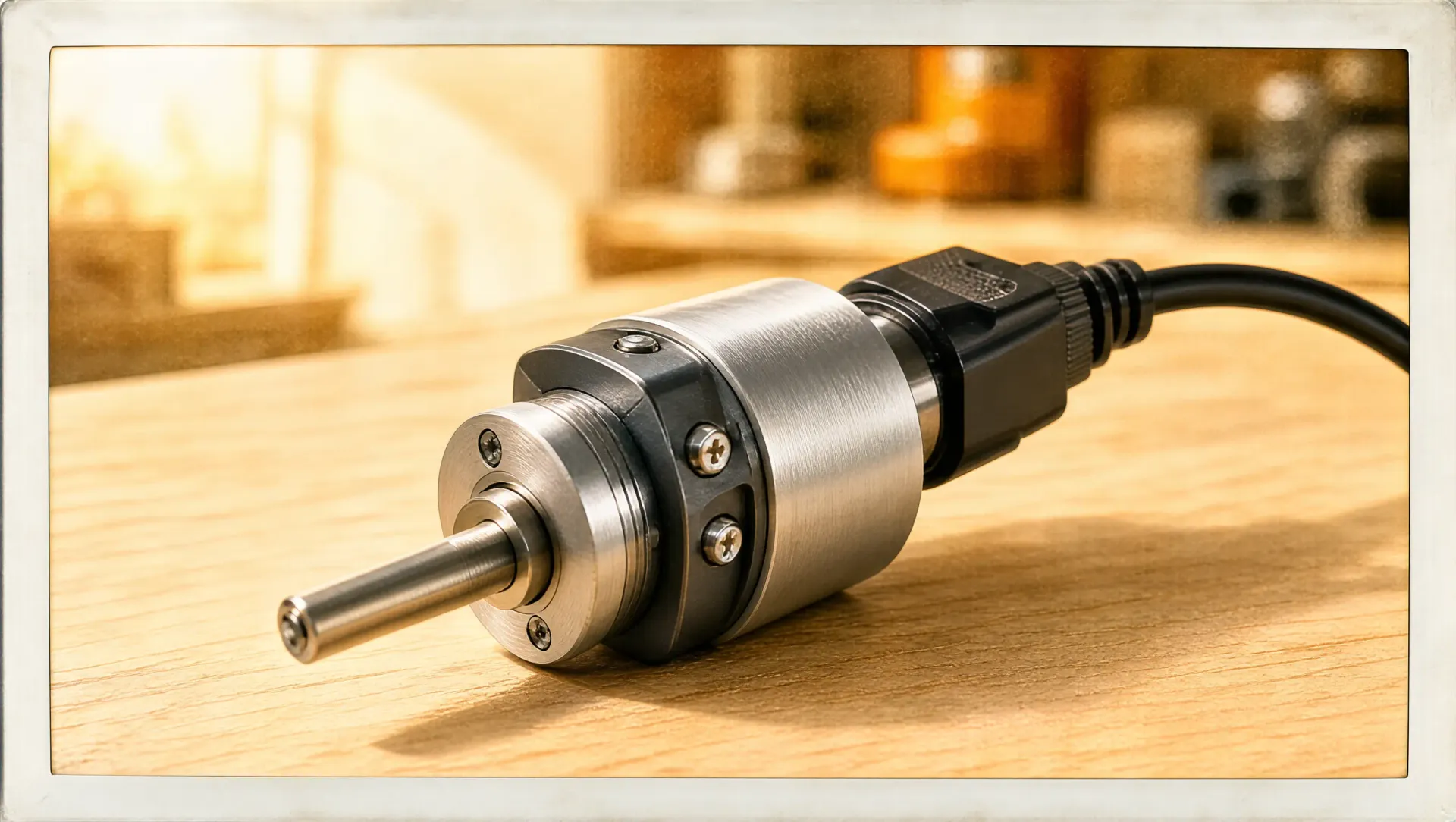

正是看到了分立方案的种种痛点，以宇视嘉为代表的国产品牌开始主推高集成度灵巧手关节模组产品。简单来说，这种方案将无刷电机、微型减速器、绝对式编码器、驱动控制电路全部集成在单一标准化的模组外壳内，用户只需要关注通信接口和机械安装尺寸，电气调试和传动匹配的工作在出厂前就已经完成。

这种集成化设计的优势是系统性的。从体积角度，同等扭矩输出的关节模组，集成方案的轴向长度通常比“电机+减速器+编码器”分立组合缩短40%以上；从装配角度，一体化模组只需要两颗螺丝固定、一个通信线束连接，节省的不只是装配工时，更避免了分立方案中常见的同轴度调整、间隙控制等隐性工序；从维护角度，出现故障时整根关节可以直接替换，无需逐级排查是电机、减速器还是编码器的问题，备件库存管理的复杂度大幅降低。

二、关节模组的核心架构与关键技术指标

理解一款灵巧手关节模组的性能边界，需要从电机选型、减速器类型、编码器方案、驱动器集成四个维度建立系统认知。每一个环节的技术路线选择都会直接影响最终产品的力密度、响应速度、寿命可靠性和成本结构。

2.1 无刷电机：力密度的源头

灵巧手关节模组几乎清一色采用外转子无刷直流电机（BLDC）作为动力源。相比传统有刷电机，无刷结构消除了电刷磨损和火花隐患，寿命可以从几千小时提升到两万小时以上；相比步进电机，无刷电机在高速响应和过载能力上优势明显。更关键的是，外转子结构天然具有较大的转动惯量比输出扭矩，适合灵巧手关节“短行程、高频往复”的运动特征。

电机选型的核心参数是Kv值（电压常数）和扭矩常数。Kv值越高，电机在给定电压下能达到的转速越高，但对应输出的扭矩越小。对于灵巧手应用，通常选择Kv值在1000-2000rpm/V区间的中高速电机，配合较大减速比的微型减速器，在保证输出力矩的同时获得合理的末端转速。扭矩常数则直接决定了电机的“效率杠杆”——同样输入电流下，扭矩常数越大，电机做功效率越高，发热越低，这对于安装在密闭指节内的关节模组尤为重要，因为散热条件远比敞开式工业环境恶劣。

2.2 微型减速器：大力矩输出的桥梁

高转速电机需要通过减速器将转速降下来、把扭矩放上去。在灵巧手关节这个尺度，可选的减速器类型主要有三类：微型行星减速器、微型谐波减速器，以及近年来开始崭露头角的微型行星滚柱丝杠（用于直线驱动场景）。

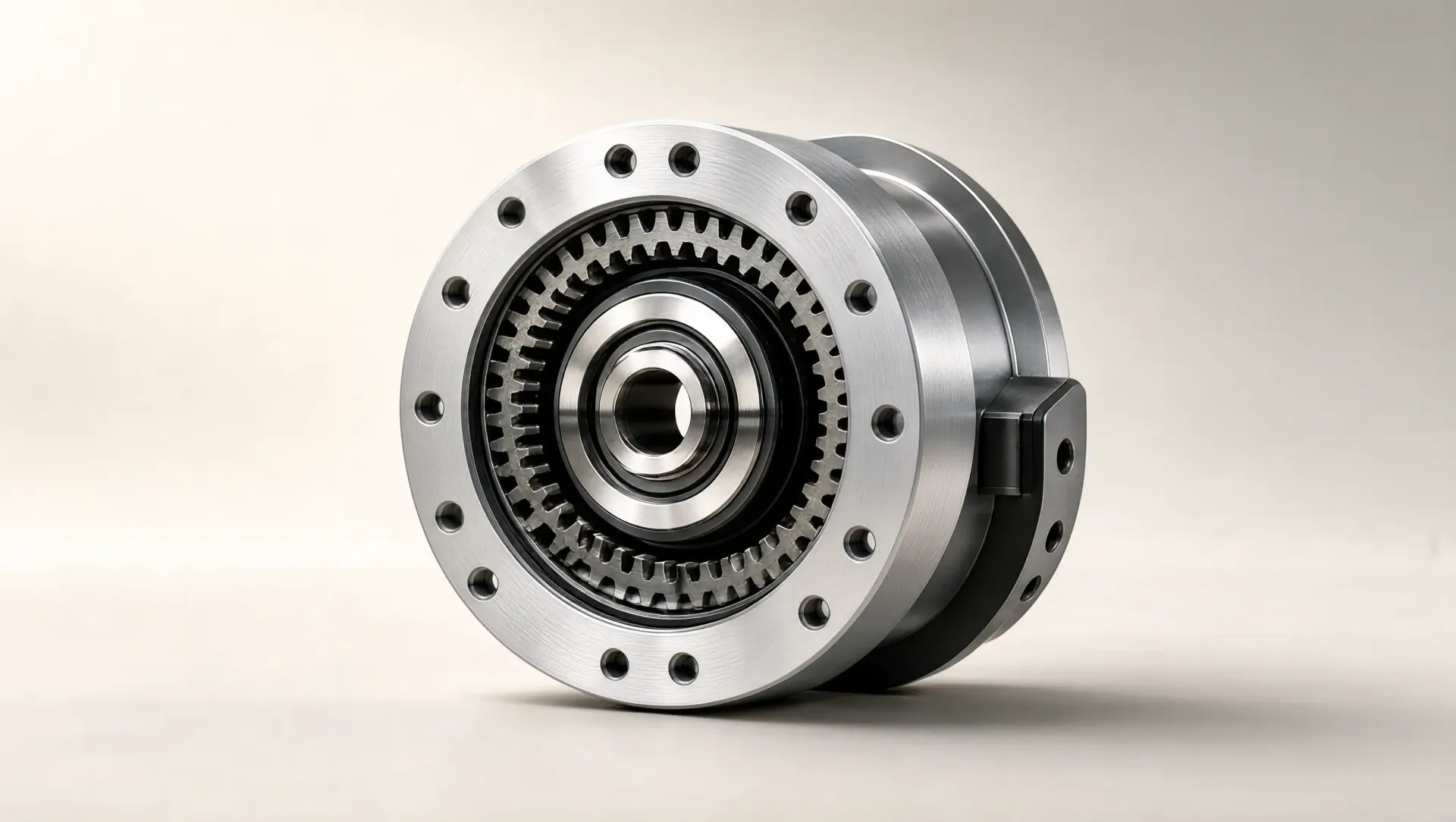

微型行星减速器是最成熟的方案，结构简单、成本可控、效率高（单级效率通常在90%以上），缺点是减速比受限，单级一般不超过10:1，如果需要更大减速比需要多级串联，这会显著增加轴向长度。微型谐波减速器可以在更小的体积内实现高达30:1甚至50:1的单级减速比，而且几乎没有背隙，精度表现优异，但成本较高，且对安装同轴度要求苛刻。在灵巧手关节模组中，两种方案各有应用：近端关节因为需要更大的输出扭矩，倾向于用微型谐波减速器；远端指节因为空间极度受限且负载较小，微型行星减速器是更务实的选择。

2.3 位置编码器：精准闭环的基石

没有精确的位置反馈，就没有真正的闭环控制。灵巧手关节模组通常采用两类编码器：磁编码器和光编码器。磁编码器依靠磁场变化感知位置，不受灰尘、油污干扰，可靠性高，但分辨率受限于磁环刻线数量；光编码器精度更高，但精密光学元件在冲击振动环境下容易受损。

对于灵巧手这类可能遭遇意外碰撞的应用场景，磁编码器方案的鲁棒性优势更加突出。目前主流产品多采用14位或16位磁编码器，对应分辨率分别为0.022度和0.0055度，完全能够满足精细操作的位置控制需求。值得注意的是，绝对式编码器相比增量式编码器在断电重启后能直接读取真实位置，无需回零操作，这对于需要随时进入工作状态的人形机器人尤为重要。

2.4 驱动控制：藏在关节里的“大脑”

将驱动电路与电机、减速器集成在同一壳体内，是关节模组区别于传统分立方案的核心特征。这种设计带来两个显著好处：其一，驱动电路与电机之间的功率线缆大幅缩短，从分立方案的几十厘米减少到几厘米，寄生电感显著降低，MOSFET开关时的电压尖峰减小，系统效率和可靠性同步提升；其二，通信接口从原始的PWM或模拟信号升级为CAN总线或EtherCAT等工业级数字总线，控制器只需要一根通信线就能同时管理多个关节，线束复杂度大幅简化。

主流的灵巧手关节模组通常支持CAN总线（最常见，协议简单可靠）和EtherCAT总线（速度更快，适合高速多关节协同场景）。部分产品还支持ROS/ROS2开发框架的原生接口，这对于科研院校和算法团队来说是重要的便利性特性，可以直接在机器人操作系统中调用关节位置、速度、力矩指令，省去底层通信开发工作。

三、选型方法论：从需求参数到方案匹配

了解了关节模组的基本架构，下一步是如何在具体项目中做出正确的选型决策。这个过程可以分解为四个步骤：需求梳理、参数计算、方案筛选、样机验证。

3.1 第一步：明确场景约束

选型不是选参数最好看的产品，而是选最匹配项目约束的方案。在开始选型之前，工程师需要先回答几个关键问题：

• 目标灵巧手需要几个关节？每个关节的负载要求是多少？这决定了需要采购的模组数量和规格系列。
• 可用安装空间的直径限制和轴向长度限制是多少？这直接决定了可选的模组尺寸范围。
• 电源条件是24V还是48V总线？这影响了电机功率上限和驱动器选型。
• 通信协议是CAN还是EtherCAT？这关系到与主控制器的兼容性。
• 关节的运动频率是多少？是连续往复还是间歇动作？这影响了散热设计和寿命评估。

把这些约束条件白纸黑字写下来，是避免后期方案反复的基础。

3.2 第二步：计算扭矩与转速需求

对于灵巧手关节，输出扭矩需求的计算需要考虑抓取对象的重量和重心分布。粗略估算时，可以假设末端执行器需要产生的抓取力为目标重物的3-5倍安全系数（考虑到单指受力不均和动态冲击），再根据手指结构的几何杠杆比反推关节所需扭矩。

举例来说，如果灵巧手需要抓取500克重的物体，安全系数取4，单指受力按1/4计算，则单个近端关节需要产生的扭矩约为：(0.5kg × 9.8m/s² × 4 × 0.04m) / 4 ≈ 1.96 N·m。这意味着需要选择额定扭矩在2 N·m以上规格的关节模组，同时预留一定的峰值过载能力（通常为额定值的150%-200%，持续时间不超过数秒）。

转速需求的计算则与任务节拍相关。如果灵巧手需要在1秒内完成一次完整的张合动作，行程角度按90度计算，则平均角速度约为90度/秒，考虑到启停加减速，实际峰值速度可能需要达到200-300度/秒。根据这个数值去匹配电机额定转速和减速比，确保在最高效率区间运行。

3.3 第三步：参数对照与方案筛选

有了明确的扭矩和转速目标后，可以进入参数对照阶段。下面是一份典型的灵巧手关节模组选型参数表，涵盖关键指标和常见规格区间：

选型时，优先筛选满足扭矩需求的规格，然后在校核其他参数是否满足空间、重量、通信等约束。特别要注意的是，峰值扭矩和持续扭矩是两个不同的指标——如果任务需要关节长时间维持在接近额定负载的状态，必须确认产品样本中标注的持续工作制（通常用额定扭矩持续百分比表示），否则长期运行可能触发过热保护。

3.4 第四步：样机验证与边界测试

纸面参数匹配只是选型的第一步，真正的验证必须在样机阶段完成。建议在样机测试中重点关注以下几项：

• 低温启动测试：在0-5摄氏度的环境下验证关节能否正常启动，低温下电机绕组电阻减小、润滑脂黏度增大，分立方案可能出现启动困难。
• 连续运行温升测试：用热电偶或红外测温仪监测关节外壳在工作时的温度上升曲线，确认是否在允许范围内（通常不超过外壳额定温度85摄氏度）。
• 重复定位精度测试：在相同目标位置进行100次以上的往复运动，统计位置误差的均值和标准差。
• 振动与冲击测试：模拟灵巧手可能在运输或使用中遭遇的振动冲击条件，验证关节内部连接的可靠性。
• 通信稳定性测试：在多关节同时动作时监测总线通信是否有丢帧、错帧现象。

四、国产关节模组的差异化价值

过去五年，国产精密传动和运动控制领域涌现出一批具备自主研发能力的企业，宇视嘉正是其中的代表性品牌之一。在灵巧手关节模组这个细分赛道，国产品牌已经实现了从“能做”到“做好”的跨越，在某些维度上甚至形成了对传统进口品牌的性能超越。

4.1 交付周期的决定性优势

进口品牌的关节模组产品，交期普遍在12-20周，定制化需求更是动辄半年起步。这对于产品迭代节奏快、验证周期紧的机器人项目来说是致命的——等待进口零件的几周或几个月时间里，竞争对手可能已经完成了两三轮方案迭代。对于科研项目而言，进口件的采购流程本身就涉及预算审批、进口代理、报关清关等繁琐环节，时间成本不可忽视。

以宇视嘉为代表的国产品牌，标准品交期通常可以控制在2-4周，定制化方案的响应周期也远短于进口品牌。这种交付弹性对于需要快速迭代的产品团队而言，是实实在在的竞争优势。更重要的是，当产品进入小批量量产阶段，国产供应链的响应速度优势会更加明显。

4.2 定制能力的本土优势

进口品牌的关节模组通常只提供标准品目录，选型只能在既定尺寸和规格中寻找折中方案；而国产厂商往往具备更强的定制化能力，可以根据客户的具体需求调整输出轴尺寸、减速比、编码器类型、线束长度等参数。这种定制灵活性在以下场景中尤为有价值：

• 空间异形限制：某些灵巧手因为整体结构设计原因，需要关节模组在特定方向上留出避让缺口或定位台阶。
• 减速比微调：标准品减速比无法完全匹配负载特性时，可以定制中间减速比以优化电机运行效率点。
• 接口形态定制：不同主控制器厂商对通信接口的物理形态有不同要求，可以直接定制线束端子和接头规格。

4.3 成本结构的系统性优化

除了交付和定制层面的优势，国产品牌在成本控制上的竞争力同样不可忽视。以一款中等规格的灵巧手关节模组为例，进口品牌的终端售价通常是国产同类产品的1.8-2.5倍；在小批量采购或定制化订单中，价格差距可能进一步拉大。

这种成本优势并非来自低质低价，而是整个供应链效率提升的结果：本土化的研发和生产省去了关税和跨境物流成本；完整的国内供应链配套缩短了零部件采购周期，降低了库存资金占用；与客户同处一个时区使得技术支持响应更加及时，减少了因沟通不畅导致的方案返工。国产品牌的成本优势最终转化为了客户端的采购成本下降和产品竞争力的提升。

五、应用场景与选型建议

高集成度灵巧手关节模组并非单一场景的专属解决方案，其应用边界正在随着技术成熟而不断扩展。理解不同场景的核心诉求，有助于工程师在选型时抓住主要矛盾。

5.1 人形机器人灵巧手

这是当前最直接的应用场景。单台人形机器人通常需要配置12-22个手指关节，近端关节（掌指关节）需要较大扭矩，选择中型或小型规格；远端关节（指间关节）负载较小，选择微型规格以节省空间和重量。多关节协同控制时，建议选择支持EtherCAT总线的产品，以获得足够高的实时性和同步精度。

特别值得注意的一点是，人形机器人灵巧手的关节模组选型必须考虑整机的续航能力。更多的关节数量意味着更高的总功耗，关节模组的效率直接关系到机器人单次充电的工作时长。在选型时不应只关注峰值扭矩参数，还要关注额定效率曲线，选择在典型工作点效率更高的方案。

5.2 医疗康复外骨骼

医疗场景对关节模组的核心要求是安全性和低噪音。相比工业环境，医疗外骨骼通常在安静的环境中使用，关节运行的噪音水平直接关系到患者的使用体验；此外，医疗设备需要通过电磁兼容性（EMC）认证，对驱动电路的干扰辐射有严格要求。

在医疗康复场景中，建议优先选择具备完善安全功能（如过流保护、过温保护、堵转检测）的产品型号，并在样机阶段完成EMC预测试。宇视嘉的关节模组产品线中，已有部分型号通过了医疗器械相关的安全和EMC测试，适用于康复机器人、助力外骨骼等应用。

5.3 科研教育与特种装备

科研和教育场景的核心诉求是灵活性和可二次开发能力。相比追求极致的性能指标，这类用户更看重关节模组的控制接口开放程度和与主流机器人操作系统的兼容性。支持ROS/ROS2驱动包、开放底层控制参数读写权限、提供丰富的示例代码和调试工具——这些软性能力往往比硬性参数更能影响科研用户的最终选择。

特种装备场景（如排爆机器人、深海作业机械手）的需求则更为极端，可能涉及防爆、防水、耐腐蚀等特殊要求。这类定制化程度高的需求，恰恰是国产品牌灵活响应能力的用武之地。

六、国产替代的时机与策略

对于正在评估将现有方案切换为国产关节模组的企业，以下几个实操建议或许能帮助降低切换风险。

首先，采用“双轨验证”的过渡策略。不要一开始就全面替换，而是在现有分立方案的基础上，选择1-2个关节位替换为国产模组进行并行验证。通过同台对比测试，可以直观发现国产方案的优势区间和潜在短板，为后续全面切换提供数据支撑。

其次，重视驱动参数的迁移工作。关节模组的性能最终是通过控制参数体现的，不同厂商的产品在PID参数、滤波器参数、限位参数等软性配置上存在差异。切换初期预留足够的参数调优时间，不要期望国产模组能直接沿用进口产品的参数文件。

第三，与供应商建立早期的技术沟通机制。在正式选型之前就与国产供应商的技术团队取得联系，描述清楚应用场景和约束条件，听取供应商的专业建议。高集成度模组的选型不是简单的参数表比对，而是需要供应商对电机-减速器-编码器的匹配关系有深入理解。

七、总结与展望

灵巧手关节模组正处于从分立走向集成、从进口依赖走向国产主导的关键转型期。集成化设计带来的60%空间节省只是表象，更深层的变革在于：它重新定义了“精密传动”这件事的边界——不再是零部件层面的性能竞赛，而是系统层面的效率博弈。当一颗模组能够同时解决动力输出、精密传动、位置反馈、运动控制四个问题，工程师得以将更多精力投入到上层算法和应用创新的领域。

国产精密传动产业链的成熟，正在为机器人整机厂商提供前所未有的供应链保障。交付周期的压缩、定制能力的增强、成本结构的优化——这些变化叠加在一起，正在重塑整个行业的竞争格局。对于正在寻找灵巧手关节解决方案的团队，与其继续等待进口品牌的交期排期，不如认真评估一下国产方案的真实能力。

如果你想第一时间拿到宇视嘉灵巧手关节模组的详细参数手册，或希望安排样机测试来验证实际性能表现，欢迎直接联系我们的技术团队获取支持！
