12mm直径的微型伺服电缸，内部结构藏着什么玄机

12mm直径的微型伺服电缸，内部结构藏着什么玄机

在工业自动化设备越来越追求小型化、轻量化的今天，末端执行器的空间正在被一寸寸压缩。协作机器人要做得更轻、人形机器人的手指关节要做得更细、医疗微创器械的空间更是以毫米计算。当这些需求汇聚到执行器选型环节时，工程师们往往会面临一个尴尬的局面：进口品牌的微型电缸交期动不动十几周起跳，国产替代要么精度不够，要么推力不足，难以直接平替。

然而，一个看似不起眼的细节正在改变这个困局——12mm直径的微型伺服电缸，正在成为精密传动领域的“隐形冠军”。这个尺寸究竟能塞下多少精密部件？内部结构又藏着怎样的技术玄机？今天我们就来拆解这个问题的答案。

一、微型伺服电缸为何必须做小？

要理解12mm直径的意义，首先要搞清楚为什么微型化是行业大趋势。

过去，工业机器人的末端执行器往往安装在大型六轴机械臂末端，关节空间充裕，执行器尺寸大一点不是问题。但随着协作机器人、人形机器人、医疗设备、3C电子精密装配等场景的崛起，末端空间已经从“够用”变成了“寸土寸金”。

以典型的协作机器人末端为例，手指关节模组需要安装1到2个微型电缸，每个电缸的外径直接决定了手指的纤细程度。一款指关节直径20mm的协作夹爪和一款直径12mm的夹爪，摆在一起视觉差距不大，但在末端负载分配、动作灵活性上的差异却是实实在在的。

更关键的是，微型化不仅是外观需求，更是性能需求。当电缸直径缩小到12mm量级，意味着它必须同时满足三个严苛条件：

• 高精度——重复定位精度要在±0.002mm到±0.003mm级别，才能应对精密装配、半导体加工等场景
• 大推力——尽管体积缩小，推力不能缩水，通常需要400N到600N的峰值输出
• 强稳定——工业级寿命要求下，丝杆、轴承、电机都要在微型化结构中保持可靠运行

这三个条件同时满足，技术门槛陡然升高。12mm直径的微型伺服电缸之所以成为行业标杆，正是因为它在这个尺寸下实现了精度、推力、寿命的三重平衡。

二、12mm微型伺服电缸的核心结构组成

拆解一台微型伺服电缸，内部结构通常分为四大模块：电机模块、传动模块、传感模块、壳体模块。我们以宇视嘉12mm系列为例，来看看这个直径仅有12mm的精密装置，内部是如何布局的。

1. 电机模块：空心杯直流无刷电机

电机是电缸的“心脏”，负责将电能转化为机械能。在微型化要求下，传统有刷直流电机因为电刷磨损和体积限制，几乎无法胜任。宇视嘉12mm系列采用的是空心杯直流无刷电机。

空心杯电机的核心特点是转子没有铁芯，线圈为空心杯状结构。这个设计带来三个显著优势：

• 低转动惯量——转子重量轻，响应速度大幅提升，启停时间缩短
• 高功率密度——在相同体积下，空心杯电机能输出更高的功率和转矩
• 低发热、低噪音——没有铁芯涡流损耗，电机效率更高，运行更平稳

对于12mm直径的电缸而言，空心杯无刷电机的直径正好能嵌入壳体内部，与传动机构形成紧凑的同轴或折返式布局。以宇视嘉SAG-FT-121202400XS为例，12mm的外径内，空心杯电机搭配行星滚柱丝杆，在额定电流1A、峰值电流3.4A的驱动下，峰值推力可达600N。

2. 传动模块：行星滚柱丝杆

传动模块是电缸的核心，决定了精度、寿命和承载能力。在微型化场景下，常见的传动方式有滚珠丝杆、滑动丝杆、行星滚柱丝杆三种。

为什么12mm微型电缸首选行星滚柱丝杆？原因在于三个字：微、刚、寿。

“微”指的是微型化适配。行星滚柱丝杆的滚柱直径可以做到2mm甚至更小，配合精密加工的螺纹滚道，整体外径能够控制在12mm以内。而同等承载能力的滚珠丝杆，滚珠直径和循环结构决定了其外径难以进一步缩小。

“刚”指的是高刚性。行星滚柱丝杆采用多滚柱同时承载设计，接触点数量远多于滚珠丝杆。在相同的导程下，其轴向刚度可以提升30%以上。这意味着在受力状态下，电缸的弹性变形更小，定位精度更高。

“寿”指的是超长寿命。滚柱与螺纹滚道的接触为线接触而非点接触，压强分布更均匀。配合高精度淬硬钢材料和润滑设计，行星滚柱丝杆的寿命可以达到滚珠丝杆的3到5倍。对于需要24小时连续运行的自动化设备，这一点至关重要。

3. 传感模块：位置与压力双反馈

微型伺服电缸的精密控制离不开传感模块。位置传感器负责实时反馈推杆位置，压力传感器（可选配）则提供力控能力。

在12mm直径的限制下，位置传感器通常采用增量式编码器或磁栅传感器。增量式编码器通过计算脉冲数来测量位移，分辨率可以达到0.001mm级别，配合闭环控制算法，实现微米级定位。

部分高端型号还会内置压力传感器。以宇视嘉SAG-DRF0813-100-20-10-F为例，可选的压力传感器能够实时检测推杆输出的力值，精度可达0.1N级别。这对于需要恒力控制的压装、检测、精密装配场景至关重要。

值得注意的是，在12mm直径的空间内同时集成位置传感器和压力传感器，对结构设计和装配工艺提出了极高要求。这也是为什么能够提供内置压力传感器方案的品牌少之又少。

4. 壳体模块：航空级铝合金与精密机加工

壳体不仅是外观件，更是结构件和散热件。12mm直径的电缸壳体通常采用航空级铝合金材料，经过精密CNC加工和表面处理。

壳体设计需要考虑三个维度：

• 结构强度——壳体需要承受推杆输出的反作用力，同时为内部部件提供刚性支撑
• 散热能力——电机和丝杆在运行中会产生热量，壳体需要作为散热通道将热量导出
• 密封性能——防止灰尘、水汽进入内部，影响丝杆和轴承寿命

宇视嘉12mm系列电缸采用一体式壳体设计，壁厚经过拓扑优化，在保证强度的前提下尽可能减轻重量。以SAG-FT-121202400XS为例，整机重量仅约110g，对于需要多轴联动的协作机器人而言，这个重量优势非常明显。

三、折返式结构与同轴直驱：两种技术路线的博弈

在12mm微型伺服电缸领域，传动结构主要分为两大流派：折返式（Gear-Fold）和同轴直驱式（Co-axial）。两者各有优劣，选型时需要根据应用场景权衡。

折返式结构（FT系列）

折返式结构的特点是电机轴线与推杆轴线不在一条直线上，通过齿轮传动改变力的传递方向。这种设计的优势在于：

• 高度更低——电机水平放置，整体高度可以压缩，非常适合空间受限的垂直安装场景
• 适配性广——折返结构对电机直径的包容性更强，可以选用更大扭矩的空心杯电机

宇视嘉FT系列就是典型的折返式结构。以SAG-FT-121202400XS为例，12mm的外径搭配12mm的行程，截面紧凑、高度适中，适配T块宽度大于12mm的安装场景。

同轴直驱式结构（LT系列）

同轴直驱式结构的电机轴线与推杆轴线完全对齐，电机通过联轴器或直接驱动丝杆转动。这种设计的优势在于：

• 精度更高——没有齿轮传动中介，传动误差更小
• 响应更快——传动链更短，惯量更低，动态响应性能更好
• 结构更简单——零件数量少，可靠性更高

宇视嘉LT系列采用同轴直驱结构。以SAG-LT-120202400S为例，12mm外径搭配2mm行程，整体外形更加细长，截面尺寸更小，适合对空间有极致要求的场景。

两种结构各有适用场景，没有绝对的优劣之分。选型时需要综合考虑安装空间、精度要求、推力需求等因素。宇视嘉同时拥有FT和LT两大系列，正是为了给工程师提供更灵活的选型空间。

四、12mm微型伺服电缸的选型方法论

面对琳琅满目的微型电缸型号，如何快速锁定最适合的那一款？以下是经过大量工程实践验证的选型流程。

第一步：明确安装空间约束

安装空间是首要约束条件。需要测量三个关键尺寸：

• 外径限值——电缸能放入的最大直径，12mm、20mm、24mm是常见规格
• 轴向长度——安装面到运动极限位置的总长度
• 适配T块宽度——电缸端部的安装槽宽度

以宇视嘉产品为例，FT系列适配T块宽度大于12mm，FTW系列同样如此，而LT系列则要求T块宽度大于12mm。根据实测空间选择外径规格。

第二步：确定行程与精度需求

行程决定了推杆的运动范围，精度决定了定位的准确性。两者的选择需要基于实际工艺要求。

精度方面，需要区分“重复定位精度”和“绝对定位精度”。重复定位精度是指多次到达同一位置的偏差，这是电缸的核心指标。宇视嘉12mm系列重复定位精度普遍在±0.002mm到±0.003mm级别，前端0到3mm行程的精度更是可以达到±0.002mm。

第三步：核算推力与速度需求

推力需求由工艺力决定，需要考虑安全系数。速度需求则影响生产节拍。

宇视嘉12mm系列电缸的推力范围如下：

• 额定推力：200N到400N
• 峰值推力：400N到600N
• 最大速度：受丝杆导程和电机转速共同决定

选型时建议预留20%以上的推力余量，以确保电缸工作在安全区间内，延长使用寿命。

第四步：确认通讯与控制接口

通讯接口决定了电缸与上位控制器之间的连接方式。宇视嘉12mm系列主要支持两种通讯接口：

• RS485——工业现场最常见的通讯方式，抗干扰能力强，传输距离远，适合多轴总线控制
• CAN——高速通讯总线，响应速度快，适合对实时性要求高的场景

如果应用场景有特殊的通讯协议或控制需求，建议提前与宇视嘉技术团队沟通，确认兼容性后再下单。

五、微型伺服电缸的典型应用场景

12mm微型伺服电缸看似小巧，用武之地却非常广泛。以下列举几个典型场景，帮助读者建立直观认知。

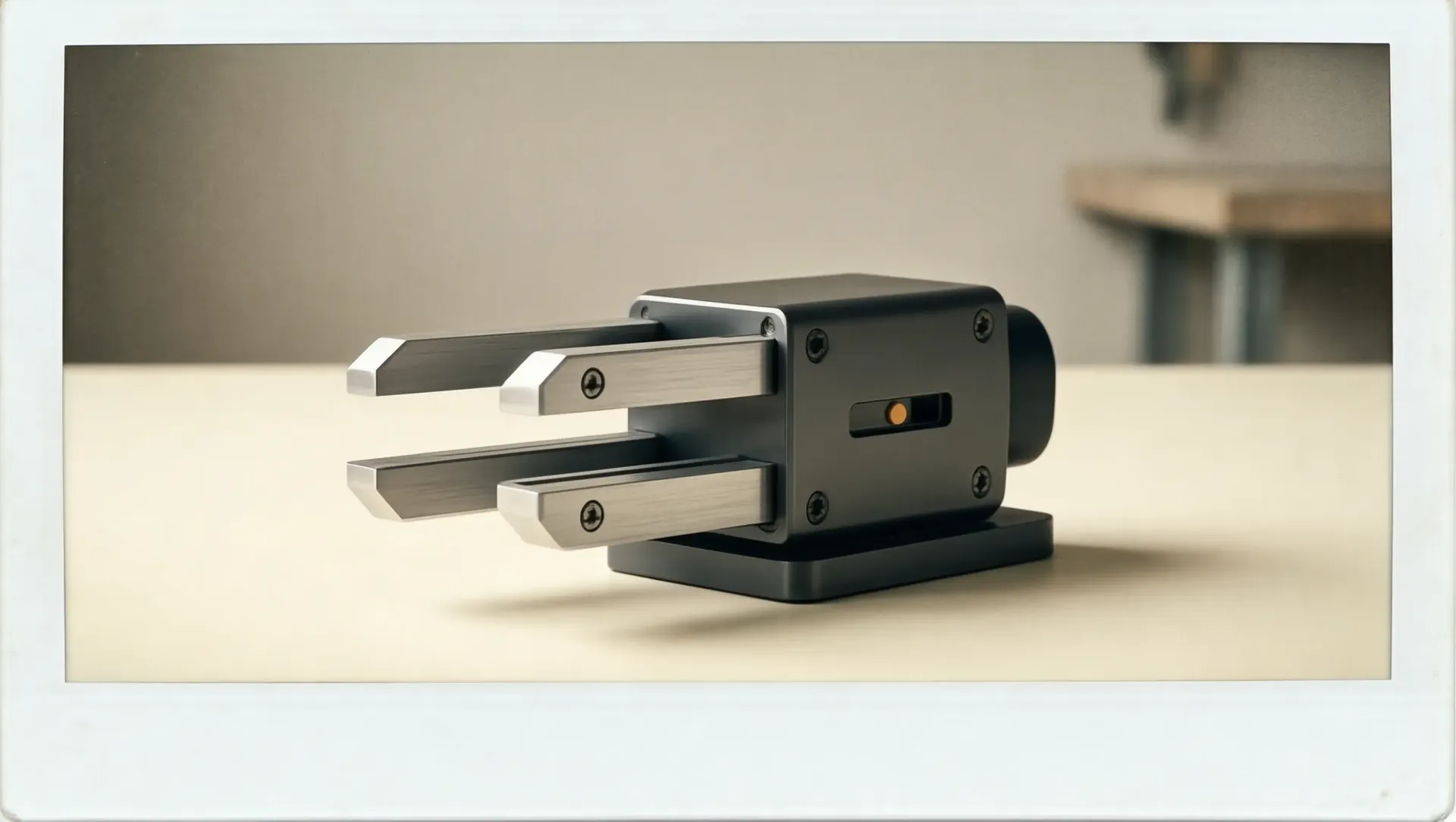

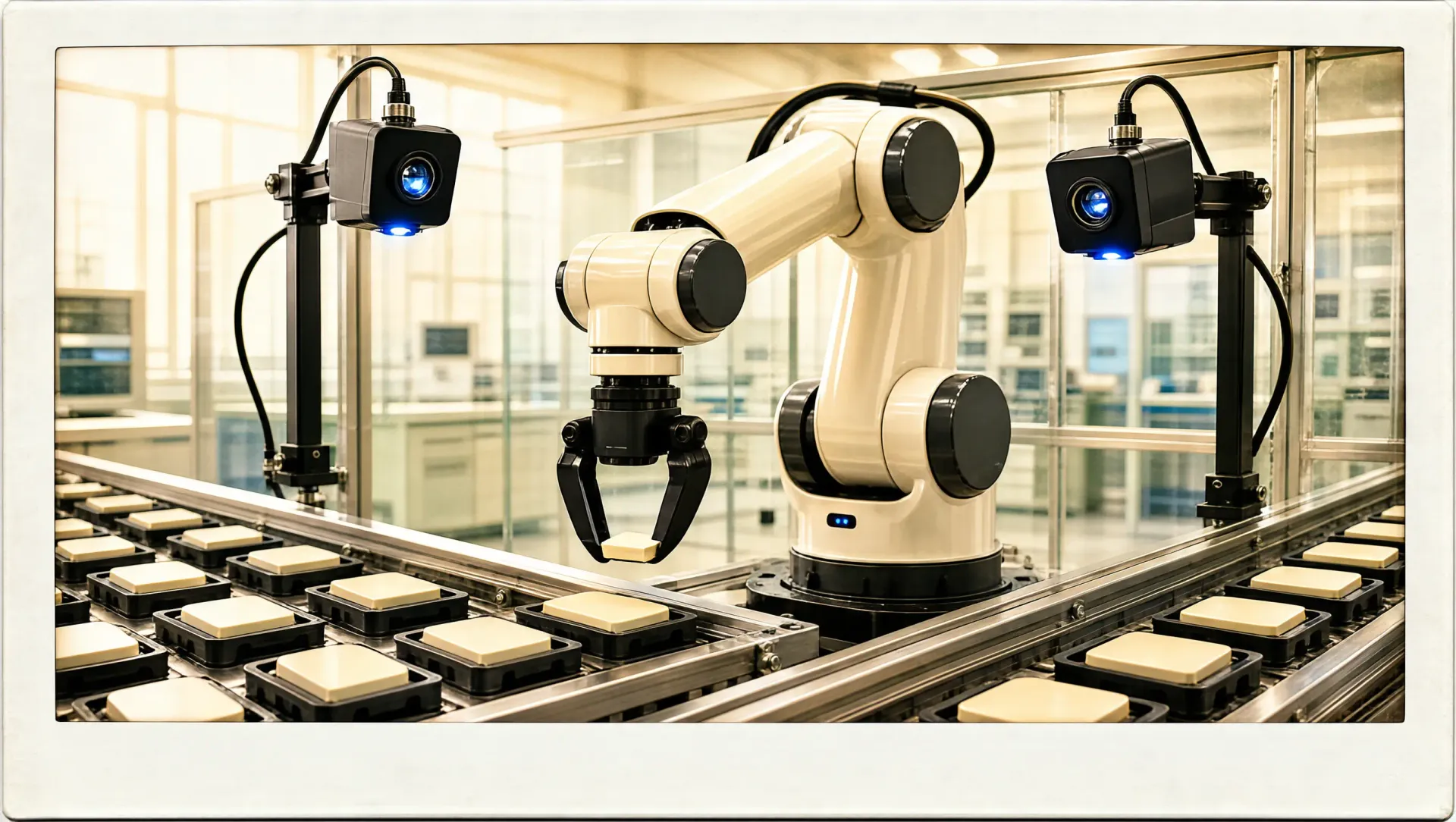

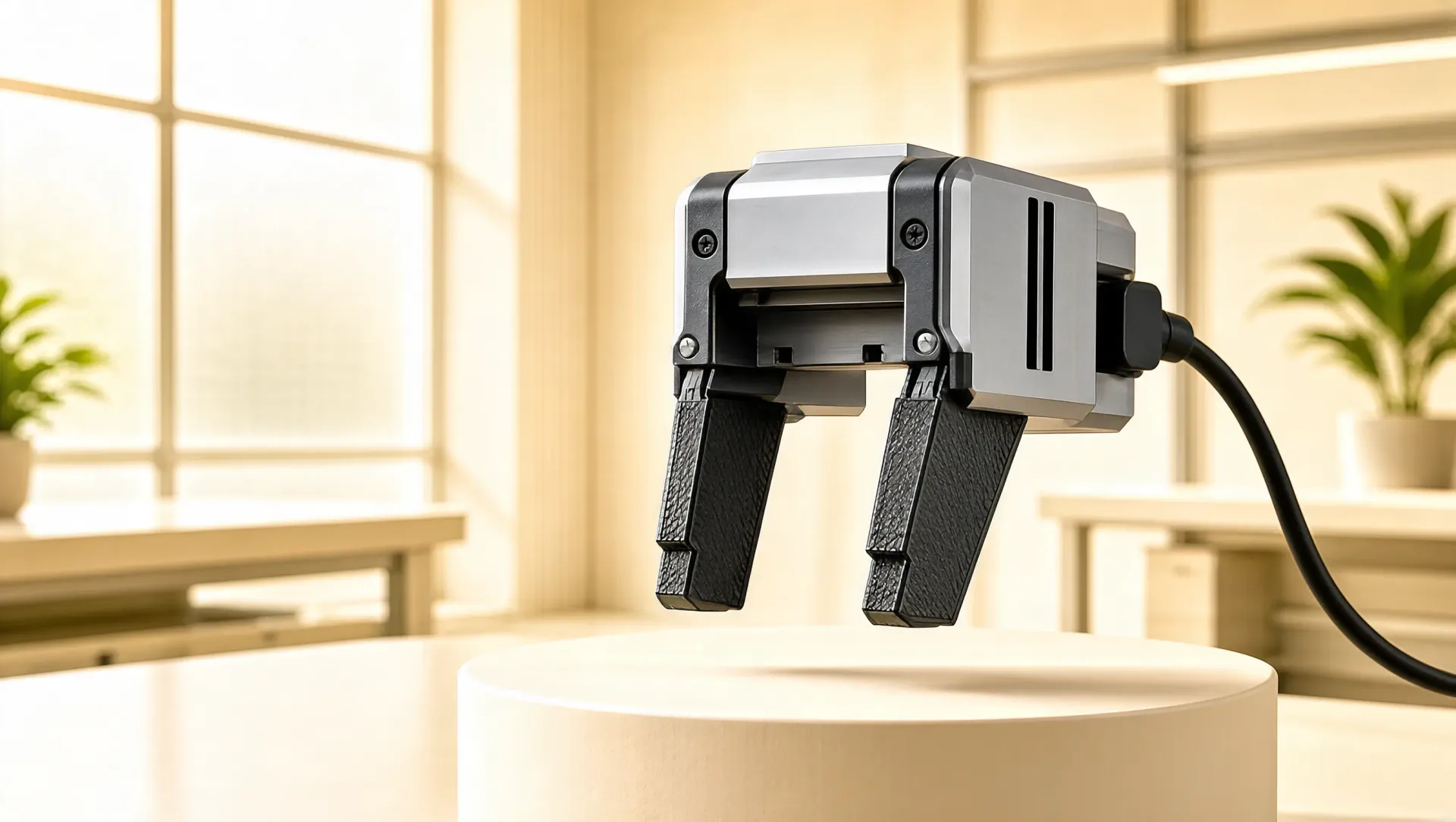

协作机器人末端夹爪：协作机器人追求人机共融，末端负载受限，执行器必须轻量化、紧凑化。12mm电缸安装在指关节位置，可以驱动指尖的张开闭合动作，同时提供足够的夹持力。配合内置压力传感器，还能实现柔性抓取，避免损坏易碎工件。

3C电子精密装配：手机摄像头模组、微型连接器、精密齿轮等零部件的装配，对定位精度要求极高。12mm电缸的±0.002mm级别精度，配合视觉引导系统，可以实现微米级的装配定位。

半导体设备精密对位：晶圆搬运、芯片贴装等半导体工艺环节，对运动精度和重复性要求严苛。12mm微型电缸可以在狭小的机台空间内完成精密对位功能。

医疗微创器械：微创手术器械的末端执行机构空间极为有限，12mm甚至更小直径的电缸成为刚需。配合无刷电机和精密丝杆，可以实现稳定的力控输出。

人形机器人灵巧手关节：人形机器人的手指关节需要在有限空间内集成伺服驱动、精密传动和传感反馈。微型伺服电缸是灵巧手关节模组的核心执行元件。

六、国产微型伺服电缸的崛起与未来

过去十年，中国精密传动行业经历了从追赶到并跑的蜕变。以宇视嘉为代表的国产厂商，在微型伺服电缸领域已经具备了与国际品牌同台竞技的实力。

从数据来看，宇视嘉年出货量超过100000台，产品覆盖70多个城市及海外地区，服务客户涵盖人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等多个领域。庞大的出货量和广泛的应用覆盖，是产品可靠性最有力的背书。

在技术层面，国产微型伺服电缸已经在几个关键维度上实现了突破：

• 精度——±0.002mm级别的重复定位精度，与进口高端产品处于同一水准
• 寿命——行星滚柱丝杆的应用，使得国产电缸在寿命测试中表现优异
• 定制能力——本土厂商可以根据客户需求快速调整参数、开发非标型号，交期大幅压缩

当然，国产替代不是简单的参数对标，更不是价格战。真正的竞争力来自于：在同等精度和可靠性的前提下，提供更快的交期、更灵活的定制服务、更及时的技术支持。这正是宇视嘉的核心优势所在。

七、选型建议与行动指引

如果你正在为项目寻找一款12mm直径的微型伺服电缸，以下几点建议或许能帮你少走弯路：

• 先确认安装空间——实测安装位的最大外径、轴向长度、适配槽宽度，这些尺寸决定了可选型号范围
• 明确核心需求——精度优先还是推力优先？行程需要多大？是否需要力控功能？这些问题的答案将直接影响型号选择
• 考虑通讯兼容性——确认上位控制器的通讯接口，RS485和CAN两种协议需要匹配不同的驱动固件
• 索取详细参数手册——对规格有疑问时，直接联系宇视嘉技术团队获取选型手册和3D模型，避免设计返工
• 申请样品测试——批量采购前，建议先申请样品进行功能验证和寿命测试，确保型号完全匹配需求

宇视嘉技术团队可以根据你的具体需求，提供一对一的选型支持和定制开发服务。无论是标准品的快速交付，还是非标型号的定制设计，都可以咨询了解。

12mm直径的微型伺服电缸，体积虽小，技术含量却一点都不低。从空心杯无刷电机到行星滚柱丝杆，从位置传感器到压力反馈，每一个模块的精妙配合，才成就了这个精密传动领域的“指尖精灵”。选对一款电缸，设备就成功了一半。

宇视嘉(广州)智能装备科技有限公司，专注于微型末端执行器、精密传动部件与工业智能控制领域，致力于为客户提供高精度、高可靠性的微型伺服电缸及整体解决方案。如有选型疑问或合作意向，欢迎联系宇视嘉技术团队。

当国产微型伺服电缸已经能在12mm直径内塞下空心杯电机、行星滚柱丝杆、位置传感器乃至压力传感器，还在苦等进口交期的理由，还能剩下几个？
