3C电子集成商选型，微型执行器空间限制怎么破
拿到设备改图方案那天，集成商的机械主管叹了口气：末端执行器预留空间只剩12毫米，而现有执行器的截面尺寸根本塞不进去。这是3C电子制造装备里越来越常见的场景——整机体积持续压缩，末端空间却要承载更多的功能。电动夹爪、微型伺服电缸的选型逻辑，正在被这个矛盾彻底改写。
一、被压缩的不只是空间，还有选型的容错率
3C电子制造装备的微型化趋势由来已久，但真正让集成商头疼的，是末端执行器安装空间从"够用"变成"极限"。手机摄像头模组组装设备、耳机电池封装设备、智能手表精密装配产线——这些场景的末端安装空间普遍在15毫米以内，有的甚至要求执行器截面不超过12毫米。
空间受限带来的选型挑战，远不只是"找更小的产品"这么简单。在如此有限的体积里，执行器同时要满足足够的推力输出、微米级的定位精度、以及稳定的通讯控制三个核心指标。任何一个维度的妥协，都可能让整个精密装配环节出现问题。
更棘手的是，3C电子设备的产能节奏极快，设备交付周期紧张，集成商往往没有时间去做大范围的方案验证。选错执行器，意味着可能要在设备调试阶段反复返工，付出的时间成本远超执行器本身的采购价。
说起来，选型失误的代价远不止于此。
二、微型执行器选型，三个维度必须同时死守
面对空间限制的选型困境，有经验的项目工程师会告诉你：不能只盯着外形尺寸，核心是要在体积约束、力学性能、控制精度三个维度上同时满足最低要求，任何一个短板都会成为产线稳定的隐患。
1、体积适配是前提
这里的体积适配不只是"能装进去"，更要关注执行器的截面尺寸与行程方向的安装兼容性。以宇视嘉的微型伺服电缸为例，12毫米级截面的产品如SAG-FT-121202400XS，可适配T块宽度大于12毫米的安装场景；而20毫米级截面的SAG-FT-201202400XS，则需要T块宽度大于20毫米。对于极限空间，12毫米级别的执行器往往是更稳妥的选择。
但体积越小，往往意味着内部空间受限，这时候就要看执行器的结构设计是否真正为紧凑空间优化。同轴直驱型结构的电缸（如LT系列），电机和丝杆组件旋转中心在一条直线上，外形更为细长；齿轮折返型结构（如FT系列）通过转角布局降低高度，但截面会相应增大。选择哪种结构，需要根据实际安装面的空间特征来决定。
2、推力与行程的匹配
空间受限不代表推力需求也会降低。3C电子精密装配中，电池封装、镜头压合、连接器插针等场景往往需要200N到600N的推力，同时行程控制在2到12毫米之间。这种"大力矩、短行程"的特点，对执行器的传动机构提出了更高要求。

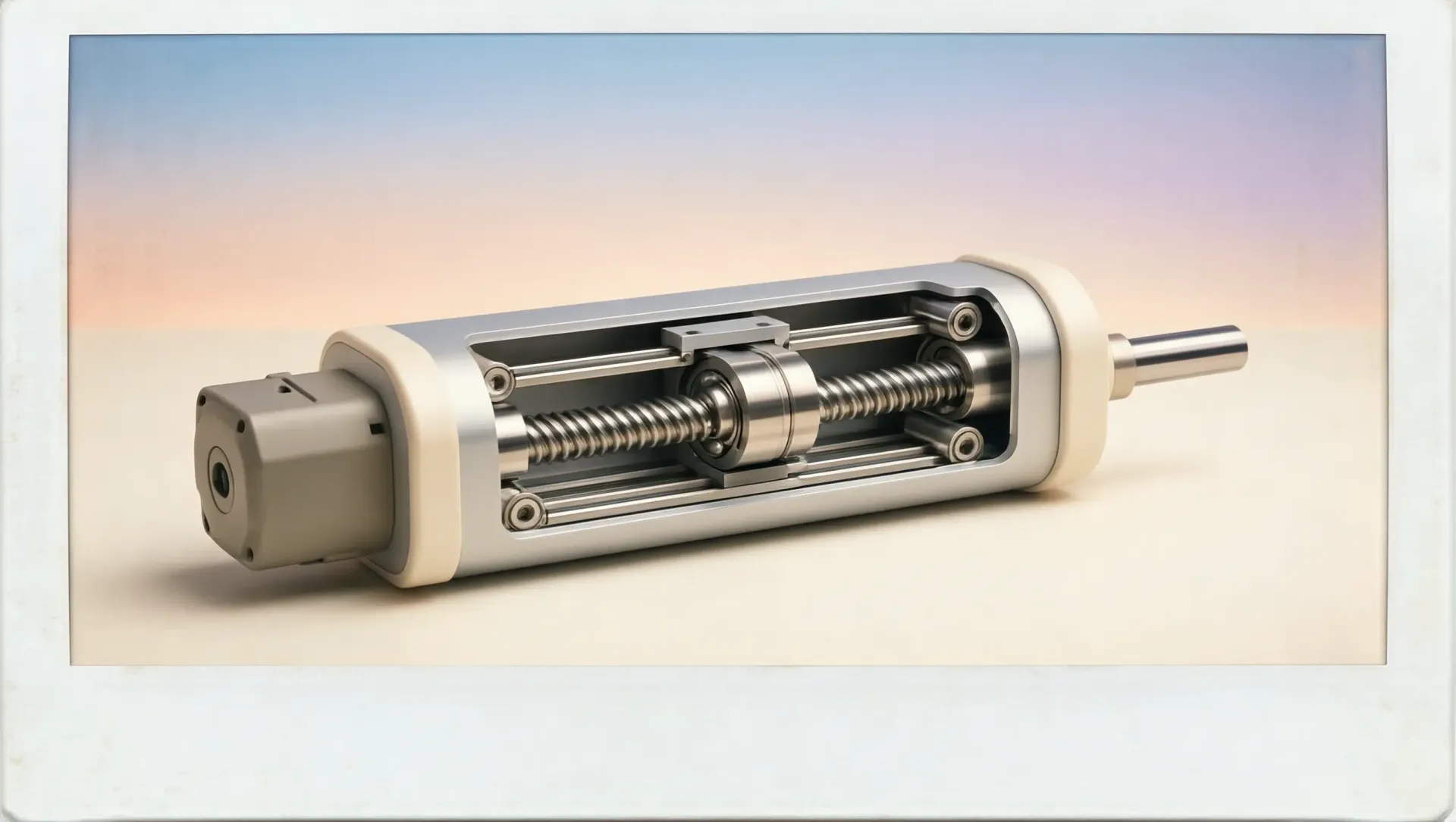

行星滚柱丝杠是这类场景的首选传动形式。相比传统滚珠丝杠，行星滚柱丝杠的承载能力更强、刚性更高，寿命也更有保障。宇视嘉的微型伺服电缸全系标配行星滚柱丝杠，最大推力可达600N（SAG-FT-121202400XS额定推力400N，最大推力600N），即使在极限空间内也能提供足够的力学输出。
如果推力需求更高，比如微型压装场景，宇视嘉FTW系列的SAG-FTW-240302800M可提供800N额定推力、1000N峰值推力，同时保持约230克的轻量化机身。
3、控制精度决定装配良率
3C电子精密装配对位置精度的要求，往往在±0.002mm到±0.01mm之间。这个级别的精度，直接决定了摄像头模组、光学镜片、精密连接器等器件的组装良率。
重复定位精度是执行器稳定性的核心指标。宇视嘉微型伺服电缸中，SAG-LT-120202400S、SAG-FT-200202400XS、SAG-FTW-200202400C等多款产品均可实现±0.002mm的重复定位精度，属于行业领先水平。对于短行程控制场景，部分产品的0至3毫米行程区间精度更可达到±0.002mm，短行程微动控制精度更佳。
通讯接口的稳定性同样关键。RS485和CAN是工业级执行器的主流通讯方案，其中RS485凭借其抗干扰能力强、传输距离远的特性，在3C电子设备集成中应用更为普遍。
三、宇视嘉微型执行器产品线，空间受限场景全覆盖
宇视嘉(广州)智能装备科技有限公司专注于微型末端执行器与精密传动领域，其产品线针对空间受限场景进行了系统性布局。15款微型伺服电缸产品覆盖12毫米到24毫米截面尺寸，可满足绝大多数3C电子集成商的安装空间需求。
12毫米截面系列：极限空间的入门之选
12毫米截面的执行器是空间受限场景的主力选择。SAG-FT-121202400XS行程12毫米，重复定位精度±0.003mm，额定推力400N、最大推力600N，重量仅约110克，是3C电子精密装配设备中应用最广泛的型号之一。
如果通讯接口需要走集线板路线，SAG-FTW-121202400XS采用直插式接头设计，出线通过安装底板部位的4pin公针连接，同样适配12毫米截面场景，重复定位精度更提升至±0.002mm。
20毫米截面系列：推力与精度的平衡
20毫米截面在提供更大内部空间的同时，也带来了更强的推力输出。SAG-FT-201202400XS行程12毫米，重复定位精度±0.002mm，最大推力600N，重量约150克，适配T块宽度大于20毫米的安装场景。
对于极致短行程场景，SAG-FT-200202400ZU和SAG-FT-200202400ZUM行程均为2毫米，可适配T块宽度大于20毫米的模头控制场景，前者重量约120克，后者约130克。两者在超短行程下的微米级定位能力，是精密对位和微压合场景的理想选择。
灵驱DR系列：带力控反馈的精密执行单元
如果装配过程中需要实时感知压力变化，宇视嘉灵驱DR系列的执行器提供了内置压力传感器选项。SAG-DRF0813-100-20-10-F（折返款）和SAG-DRT1224-150-20-10-F（同轴直驱款）均可选配压力传感器，实现精准力控，适用于需要力反馈的精密压合和检测场景。
其中SAG-DRF1013-200-7-10-F重复定位精度±0.03mm，最大推力300N，采用行星滚柱丝杠传动，低速运行稳定，非常适合对力度敏感的精密加工场景。
四、选型实操：三个步骤锁定合适产品
理论说得再多，最终还是要落到具体选型动作上。针对3C电子集成商的常见场景，宇视嘉技术团队总结了三个步骤，帮助工程师快速缩小选择范围。
第一步：测量安装空间，确定截面与行程上限
拿到设备3D模型后，首先测量末端执行器的预留空间，重点关注三个尺寸：安装面宽度（决定截面尺寸上限）、行程方向可用距离（决定行程上限）、出线方向与高度（决定出线方式）。如果安装面宽度小于15毫米，优先考虑12毫米截面的产品；如果宽度在15到25毫米之间，20毫米截面的选择余地更大。
第二步：明确力学与精度需求
根据装配工艺确定推力和精度要求。3C电子精密装配通常需要200N以上的推力，这个区间宇视嘉微型伺服电缸的FT系列和FTW系列均可满足。如果涉及电池封装等需要更高压力的场景，可关注FTW系列的800N级别产品。
精度方面，±0.002mm级别的重复定位精度已能覆盖绝大多数精密装配需求。如果需要力反馈功能，直接在型号中带"-F"后缀的产品中选择。
第三步：核对通讯与出线方式
通讯接口需与主机控制系统匹配。RS485是宇视嘉微型伺服电缸的主流通讯方案，兼容性较好。如果设备采用CAN通讯，目前可选的型号是SAG-FTW-240302800M。
出线方式影响安装便利性。FT系列和FTW系列均采用航空插头或直插式接头，但如果设备内部布线空间极其有限，FTW系列的集线板出线方式可能更方便走线规划。
五、为什么越来越多的3C集成商选择国产微型执行器
说起来，这几年有个明显的趋势：过去坚持用进口执行器的3C设备集成商，开始越来越多地把国产微型伺服电缸列入首选清单。这背后不只是成本因素。
交期是首要考量。进口执行器的供货周期波动较大，而3C电子设备的项目周期往往非常紧凑，交期延误的代价远超执行器本身的价差。宇视嘉作为专注微型精密传动的国家高新技术企业，年出货量超过100000台，服务覆盖70多个城市及海外地区，供应链的稳定性已经过大量出货验证。
定制能力是另一关键因素。3C电子设备型号迭代快，非标需求多，集成商需要的往往不只是标准品，而是能快速响应定制需求的供应商。宇视嘉的技术团队可根据具体应用场景提供微型执行器的定制化方案，这也是越来越多集成商选择与其合作的原因。
精度与可靠性的提升同样不可忽视。以宇视嘉为代表的国产微型伺服电缸，重复定位精度已达到±0.002mm级别，配合行星滚柱丝杠传动和空心杯无刷电机，整体性能已能对标进口同规格产品。
最后是服务响应速度。设备现场出现问题时，供应商能否快速到场支持，直接影响设备商的项目口碑。宇视嘉的技术服务网络覆盖华南、华东重点区域，咨询热线400-992-8809可提供及时的技术支持。
六、给3C集成商的选型建议
说了这么多，回到最实际的问题：面对具体的项目，3C集成商到底该怎么选？
如果你的设备末端空间在12到15毫米之间，同时需要200到600N的推力和微米级定位精度，12毫米截面的SAG-FT-121202400XS或SAG-FTW-121202400XS是性价比最高的选择，两者的差异主要在出线方式，可根据布线便利性选择。
如果安装空间稍宽裕（20毫米以上），但推力需求较高，20毫米截面的SAG-FT-201202400XS和SAG-FTW-201202400XS可提供更强的推力输出和更充裕的内部空间，便于散热和长期稳定运行。
如果涉及需要力反馈的精密压合场景，带"-F"后缀的灵驱DR系列产品（SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F或SAG-DRF1013-200-7-10-F）是更合适的选项，内置压力传感器可实现精准力控。
当然，最稳妥的方式还是联系宇视嘉的技术团队，根据具体的设备图纸和工艺要求获取针对性的选型建议。毕竟空间受限的选型，稍有偏差就可能导致整机组装后的返工，前期多花点时间确认，后期就能省去大量麻烦。
精密传动件选型这件事，说到底不是选参数最好看的那个，而是选最适配实际安装空间和工艺需求的。空间受限的挑战年年都有，但解决办法也在持续进化。与其被进口交期卡脖子，不如把视线转向真正能解决问题的国产方案——毕竟在这个赛道上，宇视嘉已经跑出了足够成熟的产品线和服务体系。
