关节模组选型攻略：驱动和减速如何匹配，一文说透

在做机器人关节设计时，很多工程师都会遇到一个经典难题：明明电机选型没问题，减速箱也按手册推荐来了，结果装上去不是抖动就是堵转。问题往往不在单个部件，而在于驱动与减速的匹配逻辑。微型关节模组的选型，本质上是一场驱动系统与传动系统的协同设计。如果你正在为人形机器人、机械臂或精密自动化设备选型关节模组，这篇文章将帮你理清驱动与减速的匹配思路。

一、为什么驱动与减速匹配是关节模组选型的核心

关节模组的性能上限，不是由电机或减速箱单独决定的，而是由两者协同决定的。电机提供转速和扭矩输出，减速箱负责放大扭矩、降低转速，两者配合得好，关节才能输出平稳、精准、有力的运动。

匹配不当的后果很直观：电机扭矩够但响应慢，往往是减速比选大了；关节力量足但定位精度差，很可能是减速回差太大或者驱动控制带宽不够；运行时发热严重、寿命缩短，多半是减速箱负载率长期过高或者电机持续电流超出范围。

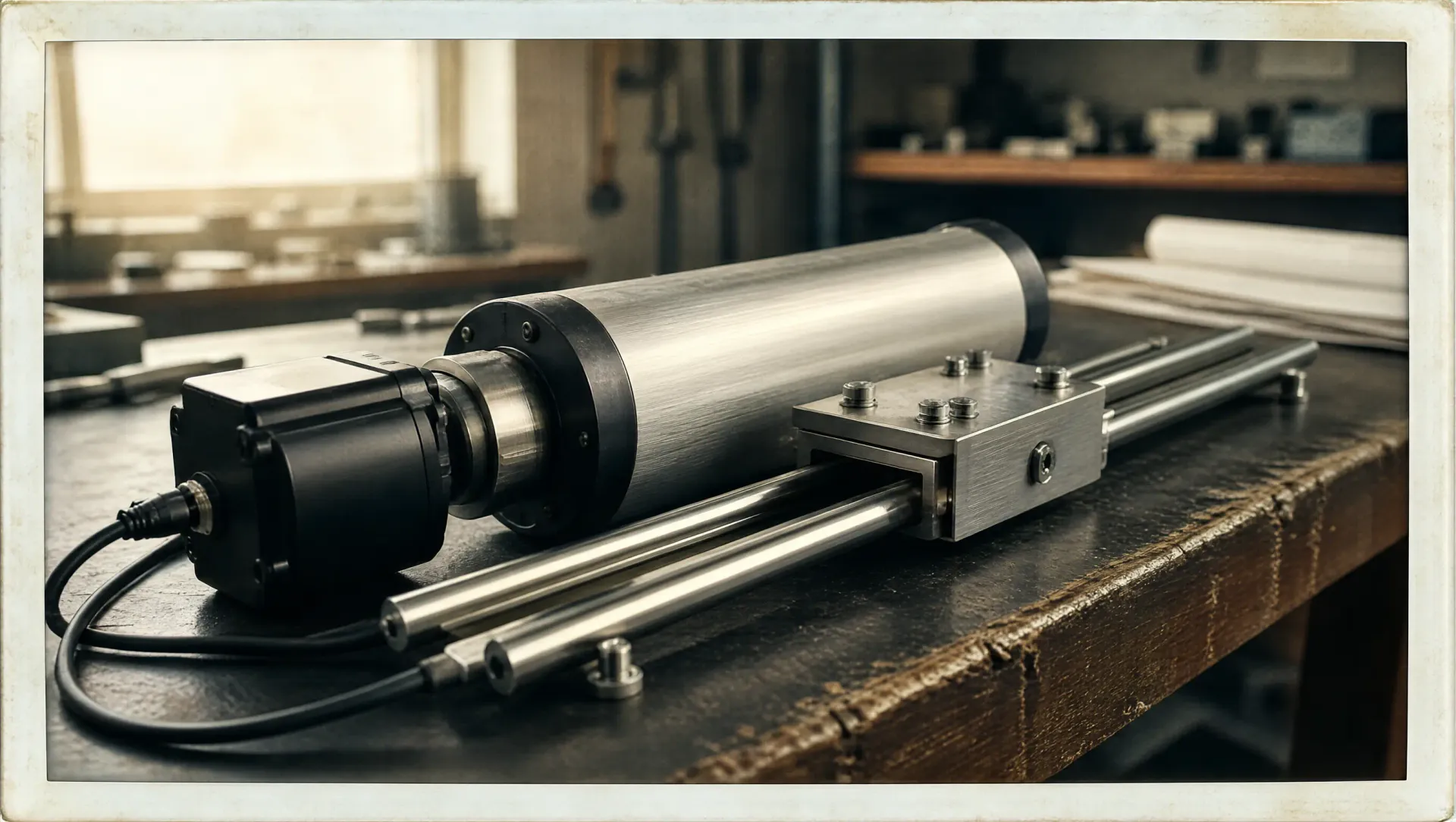

宇视嘉的灵驱 DR 系列关节模组（如 SAG-DRF0813、SAG-DRT1218 等）采用空心杯直流无刷电机搭配行星减速箱的设计，这种组合在微型化前提下兼顾了高响应和高扭矩，是当前人形机器人关节的主流方案。但即便是同一种组合，具体参数怎么匹配，依然需要系统的选型方法。

二、驱动部分选型：空心杯电机参数解读与取舍

微型关节模组常用的驱动电机以空心杯直流无刷电机为主。相比传统有刷电机，空心杯电机具备响应速度快、转动惯量低、寿命长等优势，非常适合需要频繁启停的关节场景。

1. 额定电压与电流：决定功率边界

在宇视嘉的关节模组产品线中，额定电压统一为 12V，工作温度范围 -10~60℃。这意味着整个驱动系统需要在 12V 直流供电条件下工作。额定电流决定了电机的持续出力能力，峰值电流则决定了短期过载能力。

以宇视嘉 DR 系列为例，不同型号的额定电流差异明显：

• SAG-DRF0813-20-20-10：额定电流 200mA，属于低功耗轻量型
• SAG-DRF0813-100-20-10-F：额定电流 800mA，中等负载型
• SAG-DRT1224-150-20-10-F：额定电流 1000mA，高负载型

选型时需要估算关节实际运行时的等效负载电流，确保不超过额定电流，同时峰值电流要在驱动器能承受的范围内。

2. 转速与响应带宽：高速与精准的平衡

空心杯电机的转速范围通常很宽，但关节模组的实际输出转速还受减速比和负载影响。宇视嘉 DR 系列的输出速度范围从 ≤7mm/s 到 ≤20mm/s 不等，这里的速度指的是丝杠推杆的直线输出速度。

响应速度除了受电机本身限制，还和控制器的控制频率、驱动算法（如 FOC 矢量控制）密切相关。如果控制带宽不足，再快的电机也无法发挥出应有的动态性能。

三、减速部分选型：行星减速箱与丝杠的协同设计

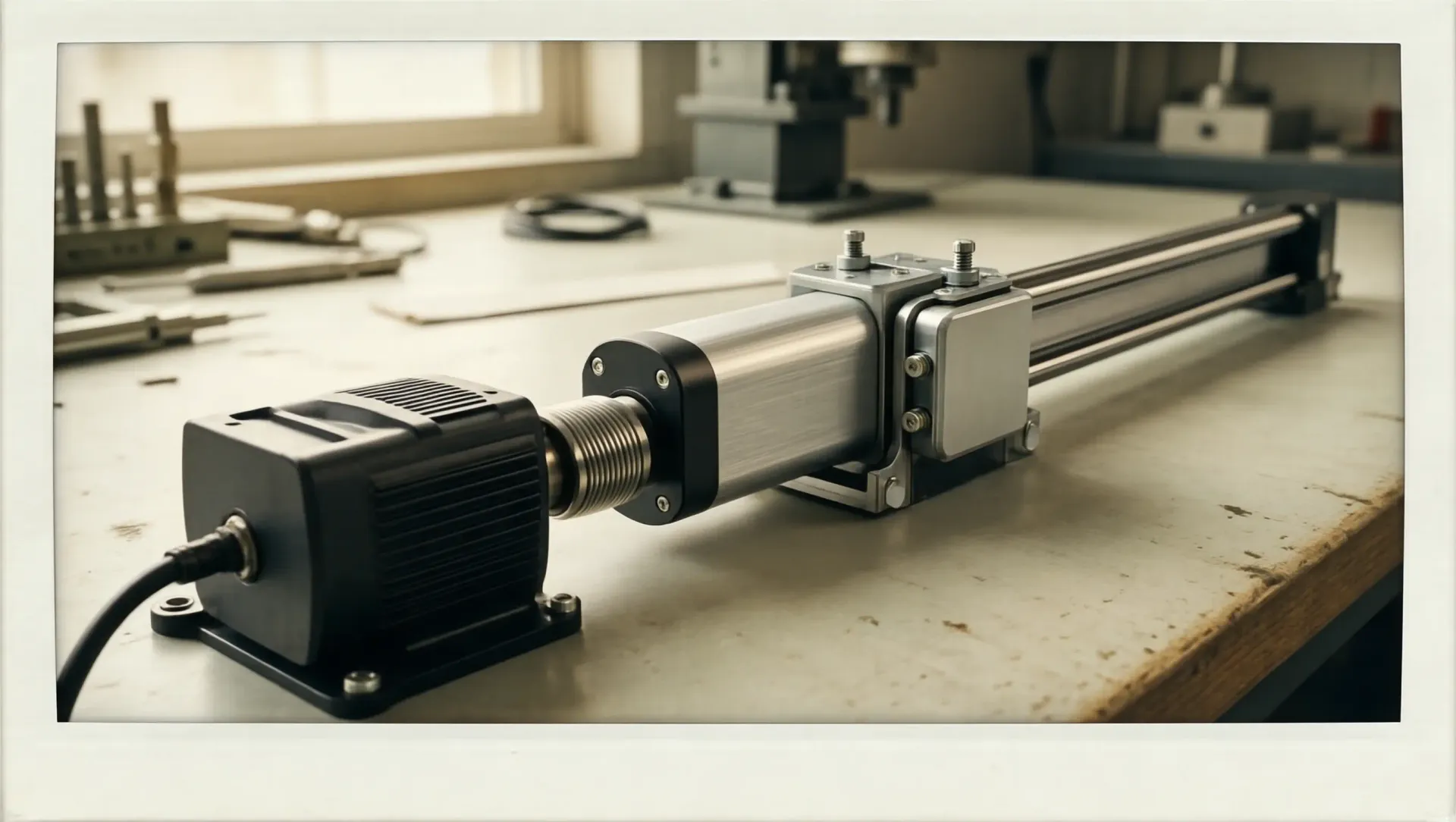

减速部分是关节模组的核心传动组件，直接决定输出扭矩、定位精度和使用寿命。宇视嘉 DR 系列主要采用行星减速箱配合丝杠的结构方案。

1. 行星减速箱：微型关节的首选

行星减速箱的优势在于承载能力高、传动效率高、体积紧凑。在相同减速比下，行星减速箱的输出扭矩比蜗轮蜗杆或谐波方案更有优势，而且结构刚性好、响应更直接。

行星减速箱的减速比选择是匹配设计的关键。减速比太小，输出扭矩不够；减速比太大，输出转速过低，同时减速箱的惯量匹配也会变差，影响控制稳定性。

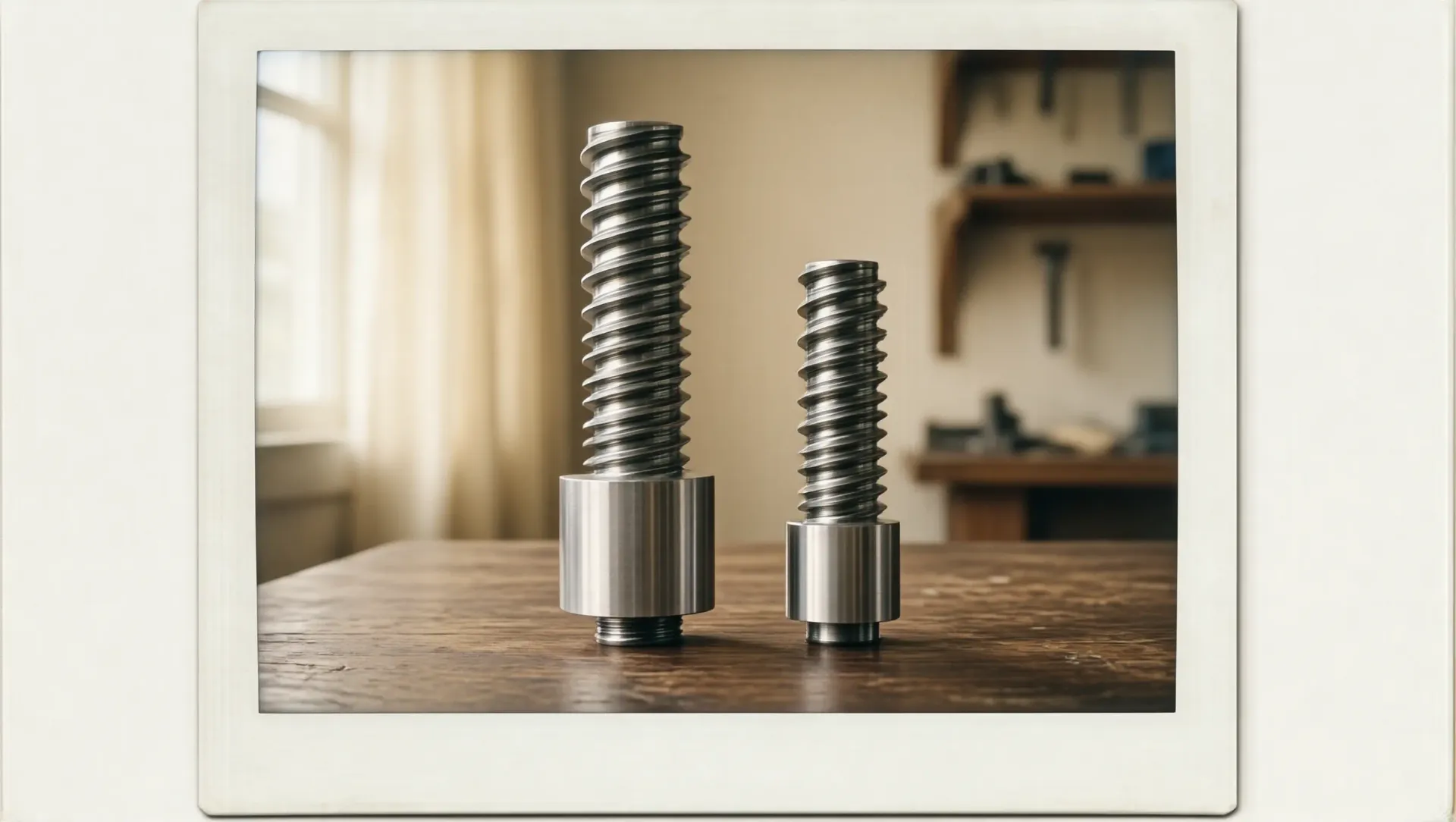

2. 丝杠类型：行星滚柱丝杆 vs T 型丝杆

丝杠决定了直线输出的精度和承载能力。宇视嘉 DR 系列采用两种丝杠方案：

行星滚柱丝杆：定位精度高、刚性好的方案。行星滚柱丝杆的滚柱与丝杠螺母是线接触，承载能力和精度都优于滚珠丝杠，特别适合需要高定位精度的场景。宇视嘉 FT/FTW 系列微型伺服电缸大量采用行星滚柱丝杆，重复定位精度可达 ±0.002mm 级别。

T 型丝杆：结构简单、成本较低、适合大力输出的方案。T 型丝杆的螺纹为梯形截面，自锁性能好，但传动效率相对较低。宇视嘉部分 DR 型号（如 SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F）采用 T 型丝杆，以获得更大的推力输出。

丝杠行程方面，DR 系列统一采用 10mm 行程，这个行程范围对于人形机器人手指关节、协作机械臂小关节、医疗设备精密定位等场景已经足够。

四、驱动与减速匹配的核心计算逻辑

选型匹配不是凭感觉选参数，而是需要基于物理公式进行计算。以下是驱动与减速匹配的核心计算框架。

1. 扭矩匹配：输出扭矩需求反推电机扭矩

首先明确关节需要的输出扭矩或推力。以直线驱动的关节为例，如果需要输出 F 牛顿的推力，丝杠导程为 P（mm/rev），则需要的输出扭矩为：

输出扭矩 = F × P / (2π × η)

其中 η 为传动效率（行星减速箱约 0.9~0.95，丝杠约 0.3~0.6）。

然后根据行星减速箱的减速比 i，计算电机端需要的扭矩：

电机扭矩 = 输出扭矩 / (i × η_减速箱)

最后确保电机额定扭矩或峰值扭矩能够覆盖这个需求，并留有一定的裕量（建议负载率不超过 80%）。

2. 惯量匹配：避免机械共振与响应迟滞

转动惯量匹配是驱动与减速匹配中容易被忽视但又非常重要的环节。如果电机转子惯量与负载惯量差距太大，会导致响应变慢、启动停止时有振荡。

经验上，负载惯量与电机转子惯量之比最好控制在 3:1 以内，最多不超过 10:1。如果惯量比过大，需要选择更大惯量的电机或者增加减速比来降低等效负载惯量。

3. 速度匹配：确保输出转速满足动作节拍

电机最高转速除以减速比，就是减速箱输出轴的理论最高转速。然后乘以丝杠导程，就能得到丝杠推杆的理论最高速度。如果这个速度无法满足动作节拍要求，需要选择更高转速的电机或者更小减速比的减速箱。

例如，某个关节需要 15mm/s 的输出速度，丝杠导程为 2mm/rev，那么减速箱输出转速需要达到 7.5rev/s，即 450rpm。如果电机最高转速为 10000rpm，则需要的减速比约为 22:1。

五、宇视嘉关节模组产品匹配方案速查

基于上述选型逻辑，我们整理了宇视嘉灵驱 DR 系列的匹配特点，帮助快速对号入座。

从匹配角度来说：

轻负载场景（30~40N 级）优先选择 SAG-DRF0813-20 或 SAG-DRT1218，这两款采用行星滚柱丝杆，精度更高、响应更快；

需要力控反馈的场景，认准型号后缀带 -F 的款式（如 SAG-DRF0813-100-20-10-F），这类产品内置压力传感器，支持力矩闭环控制；

大力输出场景（200N 以上）首选 SAG-DRF1013-200-7-10-F，300N 最大推力配合 ±0.03mm 精度，是 DR 系列中综合性能最强的型号。

六、匹配设计的常见误区与避坑指南

误区一：只看最大推力，忽视持续输出能力

最大推力是短时峰值参数，不代表能持续输出。选型时一定要看额定推力或持续负载能力，确保关节在长时间运行时不至于过热降额或损坏。

误区二：减速比越大越好

大减速比能放大扭矩，但会降低输出转速、增加减速箱惯量比、降低响应带宽。如果应用场景对节拍有要求，一味增大减速比反而会影响整体性能。

误区三：忽视回差影响

减速箱和丝杠都存在回差（即反转时的空程），对于需要双向精确定位的场景，回差会直接影响定位精度。行星滚柱丝杆的回差通常小于 T 型丝杆，对精度要求高的场景应优先选择。

误区四：不考虑安装空间约束

折返款（DRF）通过转角结构缩短整机长度，适合长度受限的安装场景；同轴款（DRT）采用电机丝杆同轴布局，适合径向空间受限的场景。选型前务必确认安装空间的尺寸约束。

七、实操建议：从需求到选型的五步流程

如果你正准备为人形机器人或自动化设备选型关节模组，建议按以下流程操作：

1. 明确输出需求：确定关节需要的最大推力/扭矩、工作行程、运行速度，这是后续所有计算的基准。
2. 估算负载惯量：计算或仿真末端负载的转动惯量，确保与电机转子惯量在合理范围内。
3. 初选减速方案：根据推力需求和速度需求，初步确定减速比和丝杠类型。行星滚柱丝杆适合高精度场景，T 型丝杆适合大力输出场景。
4. 校核匹配指标：计算电机扭矩需求、惯量比、速度上限，确保各项指标在合理范围内。
5. 选择合适型号：对照宇视嘉 DR 系列参数表，选择最匹配的产品型号。如需力控功能，优先选择带 -F 后缀的款式。

如果在实际选型过程中遇到参数边界或特殊需求难以判断，欢迎联系宇视嘉技术团队获取支持。

八、总结

关节模组的选型，本质上是驱动系统与传动系统的协同设计。电机提供动力基础，减速箱放大扭矩并调整转速，两者必须从扭矩匹配、惯量匹配、速度匹配三个维度综合考量，才能选出真正合适的方案。

宇视嘉灵驱 DR 系列提供了从 30N 到 300N 的完整推力覆盖，包含折返款和同轴款两种结构形式，并有带压力传感器和不带压力传感器的版本可选，基本涵盖了人形机器人、协作机械臂、精密自动化设备的主流需求。

选型没有标准答案，但有清晰的思路。把这套匹配逻辑用起来，比任何单一参数的堆砌都更有价值。

如果想进一步了解宇视嘉关节模组的详细参数或申请样品测试，欢迎联系宇视嘉技术团队。
