协作机器人末端夹持力不够用怎么回事？一文讲透选型核心逻辑

协作机器人在3C电子装配、医疗器械精密上下料、新能源电池包搬运等场景中，末端夹持力不足的问题频繁出现。很多工程师在项目初期选型时，往往只关注夹爪的行程和开合速度，却忽略了推力曲线、负载重心偏移、安全系数等关键因素。夹持力不够用，表面上看是夹爪的问题，实际上往往是整个末端执行系统选型逻辑的缺失。本文将从受力分析、选型计算、产品匹配三个维度，系统性地解析夹持力不足的根本原因，并给出具体的解决方案。

一、夹持力不够用的三大元凶

协作机器人末端夹持力不足，很少是单一因素造成的，更多是设计阶段埋下的隐患在运行时集中爆发。经验来看，以下三个原因是出现频率最高的。

1. 夹持力需求计算过于理想化

很多项目在计算夹持力需求时，直接用"工件重量×安全系数"来倒推。实际上，夹持力需求远比这个公式复杂。工件的自重只是基础，真正的夹持力需求还需要考虑抓取姿态、重心偏移量、动态加速度、摩擦系数波动等多个变量。

以典型的电池模组搬运场景为例：一块重量5公斤的电池模组，如果采用水平对夹的方式，抓取瞬间的惯性力可能让有效夹持力需求翻倍。如果再叠加机器人末端加减速产生的剪切力，夹爪需要提供的夹持力可能是理论值的3到4倍。很多工程师在这个环节的估算过于保守或过于乐观，导致选型要么力不从心，要么资源浪费。

2. 末端执行器推力特性与实际需求不匹配

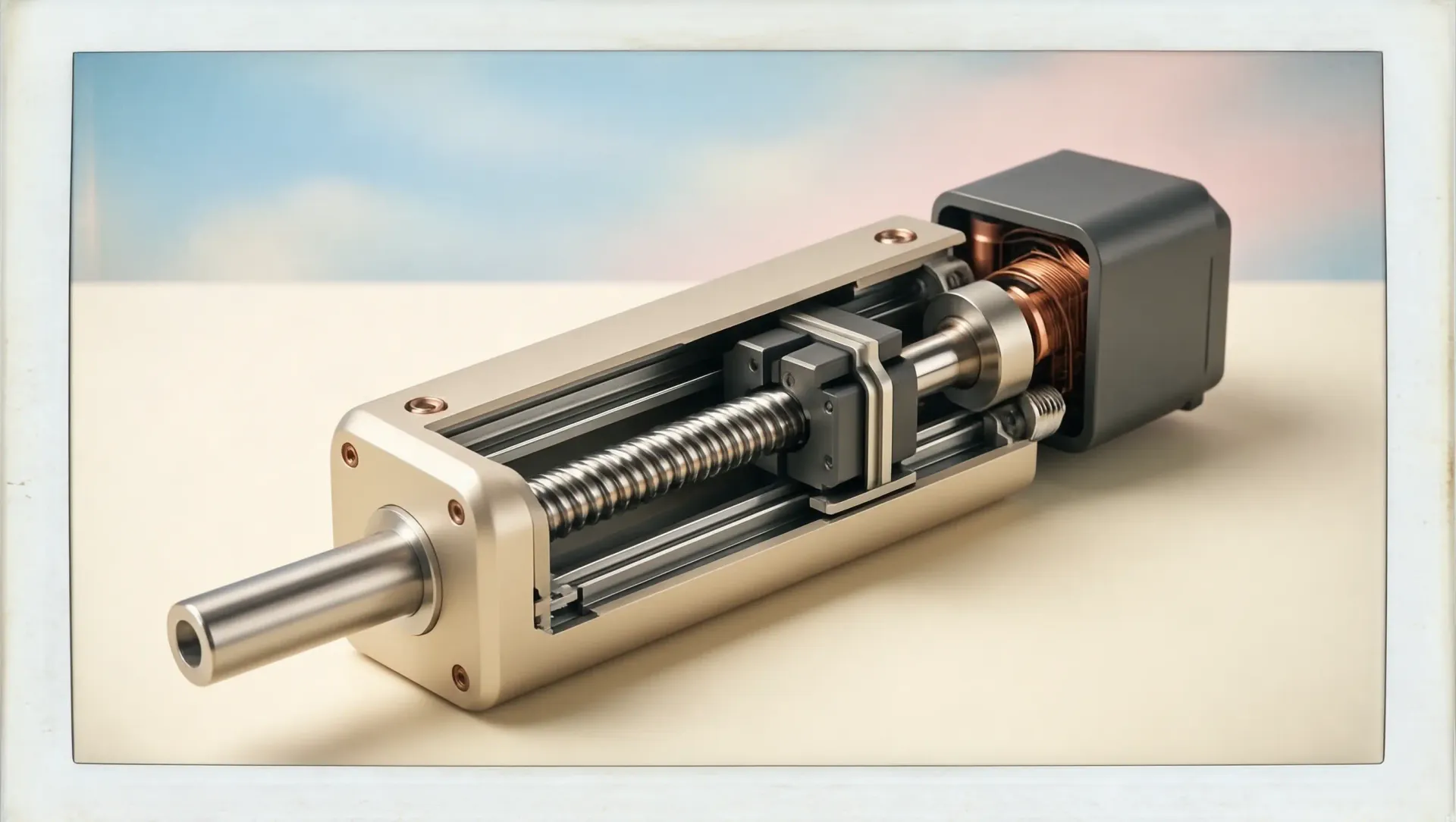

微型伺服电缸和电动夹爪的推力输出并不是恒定的，而是会随着行程位置发生显著变化。以行星滚柱丝杠型微型电缸为例，其推力曲线在行程中段往往能输出峰值推力，但在行程两端由于机械结构的几何关系，推力会明显下降。如果选型时只看样本上的"最大推力"参数，而忽视了推力-行程曲线，很容易出现"夹不住"或"推不动"的情况。

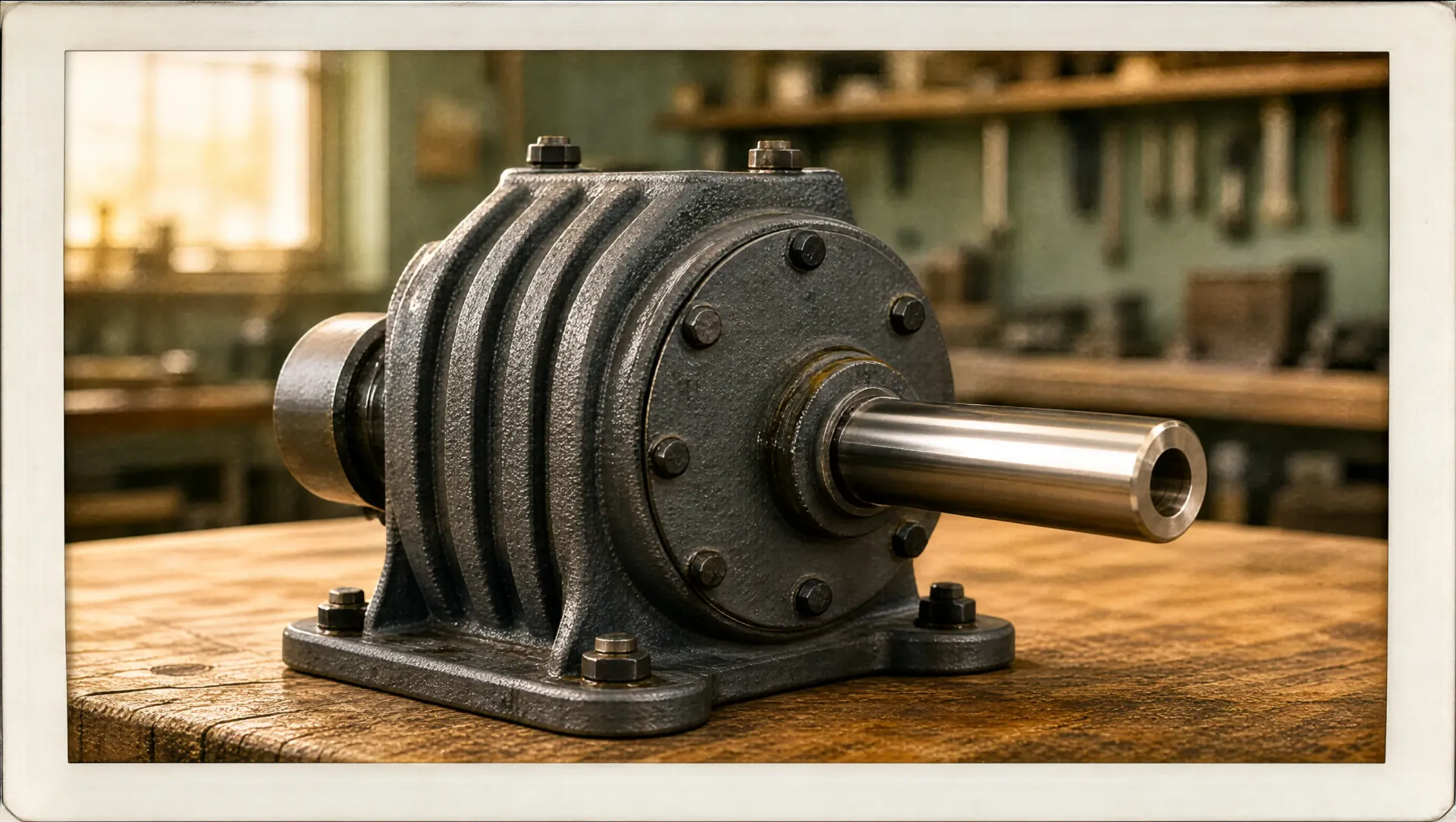

此外，部分夹爪采用的是蜗轮蜗杆减速机构，这种结构的自锁特性虽然保证了断电时的安全性，但同时也带来了效率损失，实际输出力矩往往低于额定值。宇视嘉的灵驱DR系列采用行星减速箱搭配空心杯无刷电机，在效率与可靠性之间取得了更好的平衡。

3. 安装空间限制导致性能妥协

协作机器人的末端安装空间极为有限，尤其在复合机器人、多自由度灵巧手等应用场景中，夹爪或电缸的外形尺寸受到严重制约。很多时候，工程师不得不在"大力矩"和"小体积"之间做取舍，最终选择了外形紧凑但推力偏小的型号。

宇视嘉的微型伺服电缸系列在这个矛盾点上做了针对性的设计优化。例如FTW系列（集线板出线型）通过齿轮折返结构，在保证推力的同时降低了安装高度；而LT系列（同轴直驱型）则以更细长的机身适配狭窄的T型槽安装场景。

二、夹持力需求的系统计算方法

解决夹持力不够用的第一步，是学会正确计算真实的夹持力需求。以下是一套经过大量工程验证的计算方法，供工程师在选型时参考使用。

第一步：确定工件的基础力学参数

需要明确工件的核心参数：重量、重心位置、表面摩擦系数、材质特性。不同材质的摩擦系数差异巨大，例如金属件表面光滑，摩擦系数通常在0.1到0.3之间；而橡胶包覆的工件摩擦系数可达0.6以上。摩擦系数直接决定了相同夹持力下的抓取稳定性。

• 工件重量W（单位：N）
• 重心偏移量e（单位：mm，重心相对于夹持中心的距离）
• 摩擦系数μ（查表或实测获取）
• 安全系数K（一般取2.0到3.0，视工况风险程度而定）

第二步：计算静态夹持力需求

静态夹持力是指机器人静止或匀速运动时，夹爪维持抓取状态所需的最小夹持力。基础公式为：

F静态 = W × K ÷ (2 × μ)

这个公式假设的是理想的双指对称夹取，如果是非对称夹取或单侧夹持，需要根据力矩平衡重新计算。

第三步：叠加动态力矩补偿

协作机器人在执行点位运动时，末端会产生加减速惯性力。这个惯性力会以剪切力的形式作用在夹爪与工件的接触面上。动态补偿力的计算需要引入加速度分量：

F动态 = W × a_max ÷ g

其中a_max是末端最大加速度，g是重力加速度。如果无法获取准确的加速度参数，可以参考机器人厂商提供的末端加速度曲线，或按额定加速度的1.5倍进行估算。

第四步：确定夹爪额定推力

将静态夹持力需求与动态补偿力相加，得到综合夹持力需求。建议在选型时选择额定推力为综合需求2到3倍的产品，为工况波动和长期使用后的性能衰减预留足够的余量。

如果计算结果超出了单指夹爪的推力范围，可以考虑改用多指灵巧手、增加真空吸盘辅助、或选择推力更大的微型伺服电缸方案。

三、微型伺服电缸 vs 电动夹爪：谁更适合协作机器人末端

协作机器人末端执行器的选型，核心是在微型伺服电缸和电动夹爪之间做出选择。两者各有优劣，适用于不同的场景需求。

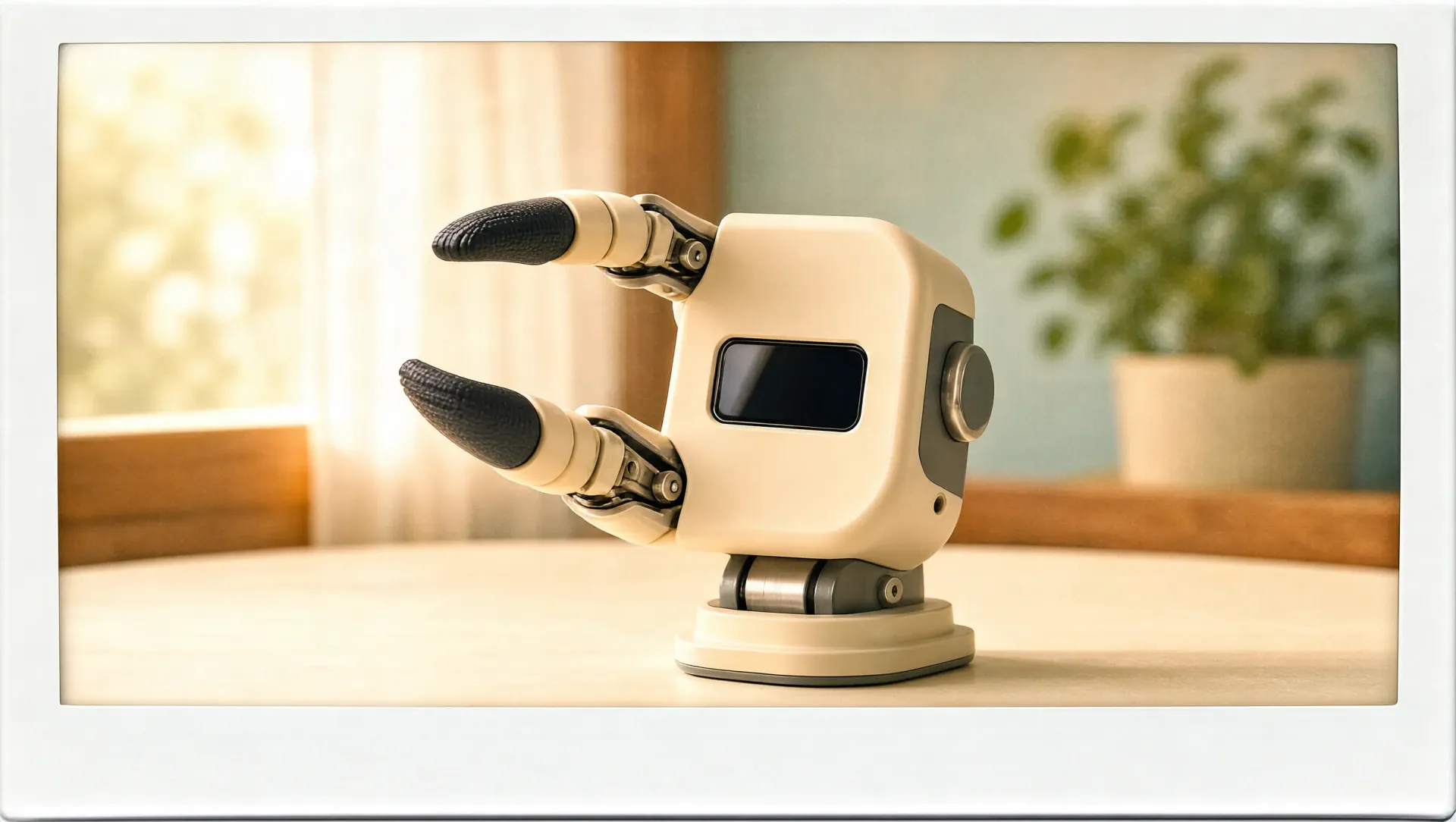

电动夹爪的优势与局限

电动夹爪的优势在于集成度高、调试方便、出厂即用。其驱动机构、传动机构、夹指全部集成在一个紧凑的壳体内，接线简单，通讯协议兼容性好。宇视嘉的灵驱DR系列电动夹爪，支持RS485通讯，可以直接对接主流协作机器人品牌的控制器，实现即插即用。

电动夹爪的局限主要体现在两个方面：一是推力上限受限于壳体尺寸，大推力型号往往体积较大；二是夹持力精度受限于夹指结构和传动间隙，在需要微米级力控的场景中略显不足。

微型伺服电缸的优势与局限

微型伺服电缸的核心优势是推力大、精度高、控制灵活。以宇视嘉FT系列微型伺服电缸为例，其重复定位精度可达±0.002mm，额定推力覆盖400N到800N区间，可以满足绝大多数精密装配和大力矩推送的场景需求。

微型伺服电缸的局限在于需要额外的夹持机构设计。电缸本身只提供直线推力，需要配合夹爪、治具、吸盘等夹持装置才能完成抓取动作。这意味着工程师需要投入更多的机构设计时间，但换来的回报是更大的定制化空间和更高的性能上限。

选型对照表

四、宇视嘉产品矩阵：覆盖不同推力档位的选型方案

针对协作机器人末端夹持力的差异化需求，宇视嘉构建了完整的产品矩阵，从微力灵巧手关节到大力矩线性执行器均有覆盖。

30N~150N档位：灵驱DR系列电动夹爪

这个推力档位主要面向精密电子元器件装配、医疗器械上下料、实验室自动化等轻量化场景。宇视嘉灵驱DR系列在此档位提供了两款主力型号：

SAG-DRF0813-20-20-10：折返式结构，10mm行程，最大推力30N，重复定位精度±0.05mm，适配T型槽宽度20mm以上场景。该型号定位为微力检测和轻量级压合场景，性价比突出。

SAG-DRF0813-100-20-10-F：同款折返式结构，但推力提升至150N，并可选配内置压力传感器。在需要实时力反馈的精密装配场景中，例如柔性线束插接、微型连接器对位，这个型号可以提供精准的力控表现。

200N~400N档位：FTW系列集线板出线型电缸

这个推力档位兼顾了推力与集成便利性，是协作机器人末端执行器升级的主力选择。FTW系列的核心特点是采用4pin直插式接头，通过集线板进行通讯整合，大幅简化了布线复杂度。

SAG-FTW-121202400XS：12mm行程，400N最大推力，重复定位精度±0.002mm，重量仅约110g。该型号特别适合对重复定位精度要求严苛的3C电子装配场景，其前端0到3mm短行程段的精度更是可以达到±0.002mm级别。

SAG-FTW-200202400C：2mm超短行程版，600N峰值推力（额定400N），适配T型槽宽度20mm以上。该型号专为镜头模组组装、精密光学元件安装等需要微距精密对位的场景设计。

600N~1000N档位：FT系列与LT系列高推力电缸

当夹持力需求超过400N时，意味着被抓取工件的体积和重量都相当可观。新能源电池包搬运、汽车电子部件装配、大尺寸金属件上下料等场景，属于这个推力档位的典型应用。

SAG-FT-201202400XS：20mm规格电缸，12mm行程，600N峰值推力，重复定位精度±0.002mm。这个型号的特点是在保证大力矩输出的同时，截面尺寸控制在20mm级别，为协作机器人末端留出了相对宽裕的安装空间。

SAG-FTW-240302800M：24mm规格电缸，3mm短行程，1000N峰值推力（额定800N），CAN总线通讯。该型号是目前宇视嘉产品矩阵中推力最大的微型伺服电缸，专为微型压合设备和大型电池模组夹持系统设计。

SAG-LT-120202400S：同轴直驱型电缸，2mm微行程，600N峰值推力，重复定位精度±0.002mm。同轴布局的优势在于外形细长、截面紧凑，非常适合安装在协作机器人的肩部或腕部关节附近，用于驱动小型夹持机构。

五、夹持力不足的排查与整改流程

如果在项目运行中已经出现了夹持力不足的问题，可以通过以下流程进行系统性的排查和整改。

第一步：复现问题工况，记录关键参数

在问题现场，记录以下信息：机器人末端速度、加减速曲线、工件实际重量及重心位置、夹爪行程位置（前端/中端/末端）、夹持失败时的具体表现（滑落/偏移/推不动）。这些信息是后续分析的基础依据。

第二步：核算夹持力裕量

根据记录的实际工况参数，按照前述的计算方法重新核算夹持力需求。如果计算结果小于夹爪额定推力但仍然失败，问题可能出在传动效率或夹指设计环节。如果计算结果已经超过夹爪额定推力，则需要立即升级选型。

第三步：检查推力-行程曲线

很多夹持力不足的问题，根源在于夹爪工作的行程位置恰好处于推力曲线的低值区间。通过查看产品手册中的推力曲线，找到实际工作行程对应的推力输出值，与理论计算值进行比对。如果两者存在显著差异，需要调整夹爪的预压行程或更换不同行程规格的产品。

第四步：优化夹指设计与安装方式

夹指的材质、表面处理、开合角度都会影响实际的夹持效果。增加夹指表面的摩擦纹理、采用包胶夹指、改用更大包角的夹持姿态，都是在不更换执行器的前提下提升夹持稳定性的有效手段。

第五步：升级执行器型号或增加辅助夹持

如果以上措施仍无法解决问题，就需要考虑更换更大推力的执行器型号，或在现有夹爪基础上增加真空吸盘、磁力吸盘等辅助夹持机构。宇视嘉技术团队可以提供定制化的末端执行系统集成方案，帮助客户在有限的空间约束下实现最优的夹持效果。

六、选型工程师的实战建议

基于大量项目现场的反馈，宇视嘉技术团队总结了以下实战经验，供选型工程师参考：

• 永远不要用额定推力的100%去设计夹持力，安全系数是生命线。
• 推力-行程曲线比样本上的峰值推力更重要，选型前务必索取完整的技术资料。
• 集线板出线型（FTW系列）可以大幅简化协作机器人的末端布线，推荐优先考虑。
• 如果需要实时力反馈功能，选择带压力传感器版本的产品，例如SAG-DRF0813-100-20-10-F。
• 交期是项目落地的关键变量，国产微型伺服电缸的交付周期相比进口品牌有显著优势，具体交期欢迎联系宇视嘉技术团队确认。

夹持力不够用，从来不是简单的"夹爪推力太小"就能解释的问题。它背后可能隐藏着选型逻辑的缺失、力学计算的偏差、或者是安装空间的约束。解决问题的关键，是建立系统性的受力分析思维，从工件特性出发，逐级向上推导至末端执行器的选型。当这套逻辑被打通，夹持力不足的问题自然会迎刃而解。

如果想第一时间获取宇视嘉微型伺服电缸和电动夹爪的完整选型手册，或需要技术团队协助进行夹持力需求核算，欢迎直接拨打咨询热线400-992-8809。
