协作机器人末端夹持系统快速集成方案：如何用微型伺服电缸实现"即装即用"？

在协作机器人领域，末端夹持系统的集成效率往往决定了整个项目周期。当你的协作机械臂已经完成臂体调试，却发现末端执行器（夹爪、电缸）因为体积过大、通讯协议不兼容或精度不达标而反复返工，那种"万事俱备只欠东风"的焦灼感，足以让任何工程师头皮发麻。更扎心的是，进口品牌的微型执行器交期动不动就是十几周，而项目节点不等人。

这不是个案。在3C电子装配、半导体精密上下料、医疗耗材生产等场景中，协作机器人末端夹持系统的快速集成已经成为行业痛点。那么，有没有一套经过验证的快速集成方案，能让夹持执行器与协作机器人本体无缝对接？今天，我们就从选型逻辑、通讯集成、安装调试三个维度，系统性地拆解这个命题。

一、协作机器人末端夹持系统的核心挑战

在动手设计集成方案之前，必须先搞清楚协作机器人末端夹持系统面临的特殊性挑战。与传统工业机器人不同，协作机器人对末端执行器的要求更加苛刻，主要体现在以下几个方面：

1. 空间约束：末端要"瘦"，重量要"轻"

协作机器人的核心竞争力之一是与人共事的安全性，这意味着机械臂本体通常设计得比较纤细，末端有效负载也相对有限。宇视嘉技术团队在大量项目实践中发现，协作机器人末端安装空间通常只有十几到二十几毫米，这对夹持执行器的外形尺寸提出了严苛要求。

具体来说，夹持执行器需要满足以下空间条件：

• 截面尺寸需适配协作机器人末端法兰，通常要求电缸主体宽度不超过机器人末端法兰直径
• 自重越轻越好，因为这部分重量会直接占用协作机器人的有效负载
• 出线方式要规整，避免线缆在机器人运动过程中缠绕关节

这也是为什么微型伺服电缸成为协作机器人末端夹持首选的根本原因——它们天生为紧凑空间设计，能在有限的体积内实现精准的直线运动控制。

2. 精度要求：微米级定位是刚需

协作机器人在3C装配、医疗器材、半导体等精密场景中的应用占比越来越高，这些场景对末端定位精度的要求往往在±0.01mm甚至更高。而协作机器人本体重复定位精度通常在±0.05mm左右，这意味着末端执行器的精度贡献必须"不拖后腿"。

宇视嘉微型伺服电缸的核心竞争力之一正是精度表现。以FT系列为例，部分型号（如SAG-FT-201202400XS、SAG-FT-200202400ZD）的重复定位精度可达±0.002mm，这个精度等级已经超过了绝大多数协作机器人本体的定位精度，理论上不会成为系统精度的短板。

3. 力控能力：柔性夹持成为标配

在精密零件装配场景中，单纯的位控已经无法满足需求。末端执行器需要具备力感知和力控制能力，能够根据接触力的变化实时调整输出位移或输出力矩，实现"软着陆"。这在摄像头模组组装、微型连接器插拔、医疗耗材分拣等场景中尤为关键。

灵驱DR系列（如SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F）支持内置压力传感器，可实现精准的力控输出，是协作机器人末端精密力控场景的理想选择。

4. 通讯兼容性：协议匹配是集成第一关

协作机器人厂商众多，各家控制器的通讯接口和协议各不相同。主流的协作机器人厂商（如某协作机器人头部品牌）通常采用RS485或CAN总线作为末端执行器的通讯接口。这要求末端执行器必须具备标准化的通讯能力，才能实现"即插即用"。

宇视嘉微型伺服电缸全系列标配RS485通讯接口（部分型号如SAG-FTW-240302800M支持CAN通讯），支持标准Modbus RTU协议，可与绝大多数协作机器人控制器无缝对接。

二、快速集成方案的设计原则

基于上述挑战，一套高效的协作机器人末端夹持系统集成方案需要遵循以下设计原则：

原则一：执行器选型先于结构设计

很多工程师习惯先设计夹爪的结构，再根据结构去选执行器。这在通用自动化项目中没有问题，但在协作机器人末端集成场景中，这个思路需要反过来。

正确的做法是：先确定协作机器人末端的有效负载和安装空间，再根据负载和空间约束去匹配执行器型号，最后才是设计夹爪的手指结构。这能有效避免"选了一款性能优秀的执行器，结果装不进去"的尴尬。

原则二：标准化接口优先

通讯接口标准化、出线方式标准化、安装孔位标准化——这三个标准化是实现快速集成的基础。宇视嘉FTW系列（如SAG-FTW-200202400C）采用集线板出线设计，安装底板部位预留4pin公针，可直接接入集线板安装面内母座进行通讯，大幅简化了布线复杂度。

原则三：精度匹配要"门当户对"

末端执行器的精度指标需要与协作机器人本体的精度相匹配，并非越高越好。如果机器人本体精度是±0.05mm，而末端执行器精度是±0.002mm，这种"精度溢出"不会带来额外的性能提升，反而可能增加成本。

当然，在力控或精密装配场景中，末端执行器的精度可以适当高于机器人本体，这样可以确保在引入力控算法后，系统整体精度仍能满足工艺要求。

三、夹持执行器选型指南：参数对照与匹配逻辑

选型是快速集成的核心环节。选对了型号，后续的机械安装和通讯调试会顺畅很多；选错了型号，轻则返工，重则推翻重来。以下是一套经过验证的选型流程：

第一步：明确行程需求

行程是选型的第一个筛选条件。根据产品手册，宇视嘉微型伺服电缸的行程范围覆盖2mm到12mm：

• 2mm超短行程：适合精密定位、镜头模组调焦、微型零件压合等场景，如SAG-LT-120202400S、SAG-FT-200202400ZU
• 3mm~12mm短行程：适合通用夹持、装配、检测等场景，如SAG-FT-121202400XS、SAG-FTW-201202400XS

如果工艺要求的开合幅度较大，需要在电缸前端增加连杆机构或选用行程更大的标准电缸；如果开合幅度在电缸行程范围内，可以直接选用电缸直驱方案。

第二步：确定推力范围

推力选型需要考虑两个因素：一是工件重量和夹持所需的抓取力，二是协作机器人的末端有效负载余量。

宇视嘉微型伺服电缸的推力覆盖30N到1000N：

• 30N~150N轻量级：适合精密电子元器件、微型医疗耗材、化妆品包装等轻量化夹持场景，如SAG-DRF0813-20-20-10、SAG-DRF0813-100-20-10-F
• 200N~400N中等级别：适合3C结构件、小型五金件、标准连接器等场景，如SAG-FTW-121202400XS、SAG-FTW-200202400C
• 600N~1000N大力输出：适合需要较大夹持力的场景，如SAG-FT-200202400ZD、SAG-FTW-240302800M

第三步：核对安装尺寸

安装尺寸的核对是选型的关键环节，需要确保电缸的外形尺寸能适配协作机器人末端法兰的安装空间。具体需要核对以下参数：

同时需要确认电缸的T块宽度是否满足协作机器人末端法兰的T型槽宽度要求。以SAG-FT-201202400XS为例，其适应T块宽度为T>20mm，意味着需要搭配20mm以上宽度的T型槽使用。

第四步：匹配通讯接口

通讯接口是选型的最后一道关卡。宇视嘉微型伺服电缸主要支持两种通讯接口：

• RS485接口：支持标准Modbus RTU协议，兼容绝大多数协作机器人控制器。绝大多数宇视嘉微型伺服电缸采用此接口。
• CAN接口：支持CANopen或自定义CAN协议，适合对实时性要求更高的场景，如SAG-FTW-240302800M。

如果不确定协作机器人控制器支持哪种接口，建议优先选择RS485接口方案，因为RS485的普及度更高，调试工具也更丰富。

四、通讯集成：从物理连接到协议调试

选型完成只是第一步，真正的挑战在于通讯集成。以下是宇视嘉技术团队总结的通讯集成关键步骤：

1. 硬件连接

宇视嘉微型伺服电缸采用4pin航空插头或直插式接头设计，出线简洁。连接时需要确认以下事项：

• 电源正极（通常为12V）连接到电缸的VCC引脚
• 电源负极连接到GND引脚
• RS485的A+/B-信号线连接到通讯端口
• 如有需要，可连接使能信号线（ENA）用于控制电缸的启停

FTW系列产品支持集线板连接方式，可将多路电缸信号汇总到一根通讯线缆中，进一步简化布线。

2. 协议配置

宇视嘉微型伺服电缸默认出厂参数为：

• 通讯速率：115200bps
• 数据位：8位
• 停止位：1位
• 校验位：无校验

如果协作机器人控制器的串口参数与此不一致，需要通过宇视嘉提供的配置工具进行参数修改，或者在控制器端调整串口参数以匹配电缸。

3. 运动控制指令

宇视嘉微型伺服电缸支持标准的Modbus RTU功能码，常用的控制指令包括：

对于灵驱DR系列产品，还支持压力传感器的数据读取，可用于力控算法的闭环反馈。

4. 调试技巧

在首次集成时，建议先用手持编程器或PC端调试工具单独测试电缸，确认电缸能正常响应指令后，再与协作机器人控制器对接。这样可以快速定位问题是出在电缸本身还是通讯配置上。

五、宇视嘉产品矩阵：协作机器人末端夹持全覆盖

针对协作机器人末端夹持系统的不同应用场景，宇视嘉已经构建了完整的产品矩阵：

LT系列（同轴直驱型）：空间受限场景首选

LT系列采用电机和丝杆同轴布局，电缸外形细长，截面尺寸紧凑，特别适合安装在协作机器人末端的狭窄空间内。

• SAG-LT-120202400S：行程2mm，额定推力400N，重复精度±0.002mm，重量约180g，适配T>12mm的安装场景

FT系列（齿轮折返型）：高度优先场景优选

FT系列通过齿轮传动实现电机与输出轴的折返布局，电缸整体高度较矮，适合对高度有严格限制的安装场景。

• SAG-FT-121202400XS：12mm行程，400N额定推力，±0.003mm精度，约110g轻量设计
• SAG-FT-201202400XS：12mm行程，400N额定推力，±0.002mm高精度，约150g紧凑机身
• SAG-FT-200202400ZD：2mm超短行程，专为镜头下层控制场景设计，适配T>36mm模头
• SAG-FT-200202400ZU/ZUM：2mm行程，适配T>20mm模头，精密微控场景专用

FTW系列（集线板出线型）：多轴集成场景利器

FTW系列传动方式与FT一致，但采用集线板出线设计，出线更加规整，特别适合需要多轴协同控制的协作机器人末端。

• SAG-FTW-121202400XS：12mm行程，200N额定推力，±0.002mm精度，直插式接头设计
• SAG-FTW-200202400C：2mm短行程，400N推力，适配T≥25mm模头
• SAG-FTW-201202400XS：12mm行程，400N推力，±0.002mm精度，直插式接头
• SAG-FTW-240302800M：3mm行程，800N额定推力，1000N峰值推力，CAN通讯接口，专为微型压合检测设计

灵驱DR系列（精密力控场景必备）

DR系列搭配行星减速箱，支持内置压力传感器，可实现精准的力控输出，是协作机器人末端精密装配场景的首选。

• SAG-DRF0813-20-20-10：折返款，10mm行程，30N最大推力，±0.05mm精度，微力夹持场景专用
• SAG-DRF0813-100-20-10-F：折返款，10mm行程，150N推力，内置压力传感器可选
• SAG-DRT1218-30-20-10：同轴直驱款，10mm行程，40N最大推力
• SAG-DRT1224-150-20-10-F：同轴直驱款，10mm行程，225N推力，内置压力传感器
• SAG-DRF1013-200-7-10-F：折返款，10mm行程，300N推力，±0.03mm高精度，支持压力传感

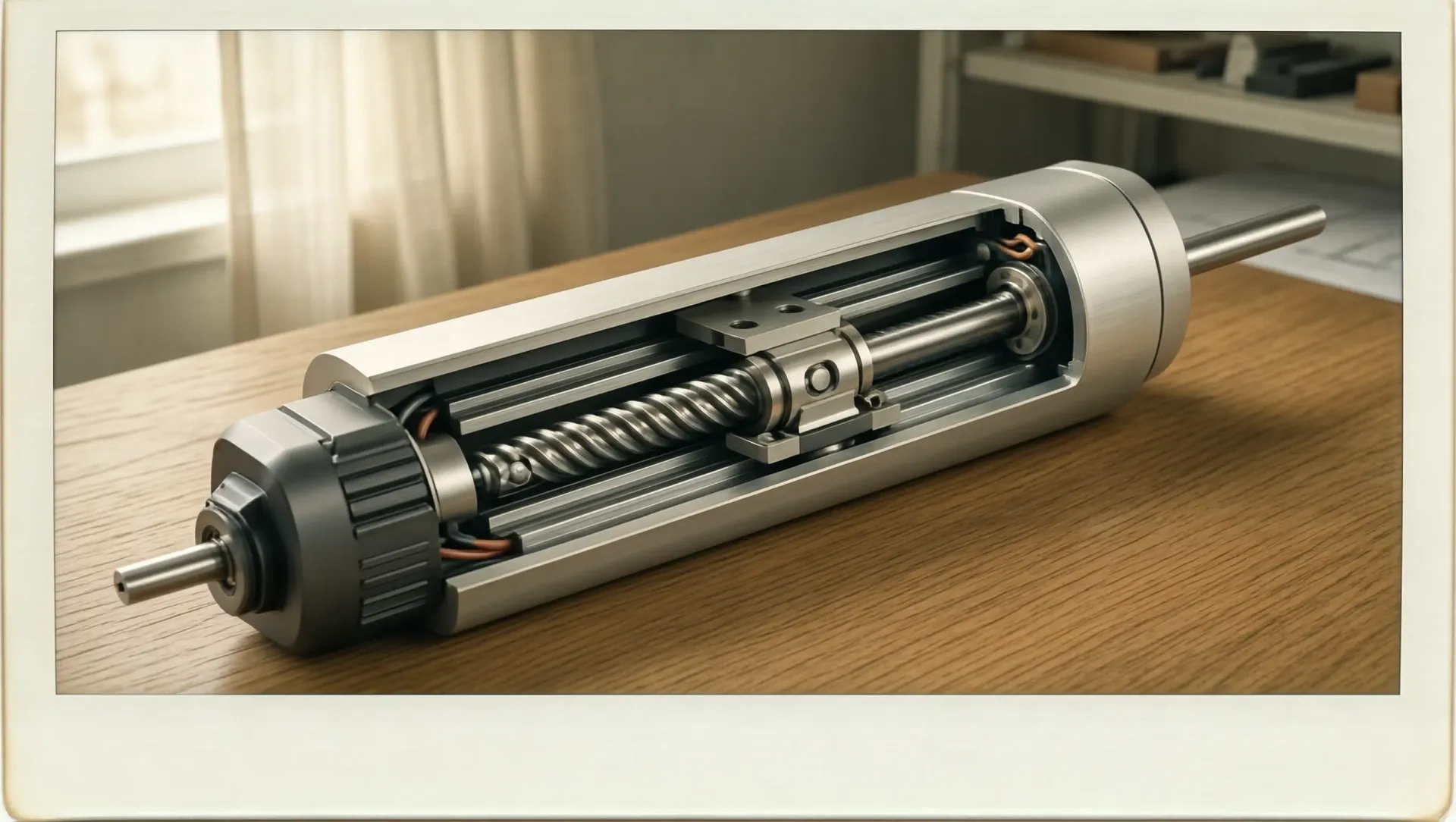

宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机搭配行星滚柱丝杆（或T型丝杆），确保传动效率和使用寿命。

六、快速集成实施流程：从拆箱到跑通

下面是一套经过大量项目验证的快速集成实施流程，可帮助工程师在最短时间内完成协作机器人末端夹持系统的调试：

阶段一：安装准备（第1步）

• 确认协作机器人末端法兰的T型槽宽度和安装孔位
• 核对电缸外形尺寸和重量，确认安装空间是否满足
• 准备电源（12V直流）和通讯线缆（RS485或CAN）
• 准备集线板（FTW系列需要）

阶段二：机械安装（第2步）

• 将电缸固定在协作机器人末端法兰上，使用标准螺钉紧固
• 安装夹爪手指或连接件，确保运动方向与机器人末端方向一致
• 整理线缆，避免运动时线缆拉扯关节

阶段三：电气连接（第3步）

• 连接电源线，确认正负极不要接反
• 连接通讯线缆到协作机器人控制器的串口
• 连接使能信号线（可选）
• 上电前再次检查接线是否正确

阶段四：通讯调试（第4步）

• 使用PC端调试工具发送测试指令，验证电缸能正常响应
• 测试位置控制、速度控制等基本功能
• 如有压力传感器，测试力控模式是否正常
• 在协作机器人示教器上编写简单的测试程序，验证夹持动作

阶段五：工艺参数优化（第5步）

• 根据实际工艺需求，调整夹持速度、加速度和夹持力
• 优化点位坐标，确保夹持位置精准
• 如需要力控，调试力控阈值和响应参数
• 进行连续运行测试，观察系统稳定性

按照上述流程，一个有经验的工程师通常可以在半天到一天内完成单台协作机器人末端夹持系统的快速集成调试。

七、为什么越来越多集成商选择宇视嘉？

在协作机器人末端夹持系统集成领域，宇视嘉已经成为越来越多集成商的首选品牌。这背后不仅仅是产品性能的支撑，更是一套完整的快速响应体系：

年出货100000+台的规模化生产能力，确保产品品质的一致性和稳定性。经过大量客户验证的成熟产品线，大幅降低集成风险。服务网络覆盖70+城市及海外地区，响应速度和本地化支持能力有保障。

更重要的是，宇视嘉的技术团队深耕微型精密传动领域多年，对协作机器人末端集成的痛点有着深刻理解。他们不仅能提供标准化的产品，还能根据客户的特殊需求提供定制化的解决方案，真正做到"让集成不再难"。

当国产微型伺服电缸已经能在体积、精度、力控能力上与进口品牌正面PK，还在为等进口货交期而焦灼的项目，或许真的可以考虑换一个更高效的选项了。
