宇视嘉12伏微型伺服电缸在便携设备中的创新应用

宇视嘉12伏微型伺服电缸：便携设备领域的精密传动新方案

当便携医疗设备、户外检测仪器、手持工业终端不断追求更小体积与更强性能的平衡时，工程师们发现：传统伺服电缸要么体积太大塞不进去，要么精度不够用，要么推力不足。在这个“毫米级”的战场上，宇视嘉给出了自己的答案——以12伏微型伺服电缸为核心的精密传动解决方案，让“便携”与“精密”不再是鱼与熊掌。

宇视嘉(广州)智能装备科技有限公司成立于2022年，是一家专注微纳米线性执行器、精密传动部件与工业智能控制的国家级高新技术企业。其微型伺服电缸产品线覆盖LT、FT、FTW、灵驱DR等多个系列，年出货量超过100000台，服务网络延伸至70多个城市及海外地区。在12伏微型伺服电缸这一细分领域，宇视嘉通过自主研发的精密传动技术，正在重新定义便携设备的性能边界。

一、便携设备为什么需要12伏微型伺服电缸

便携设备的应用场景决定了其对传动部件的严苛要求。与固定式工业设备不同，手持终端、移动检测仪、便携医疗设备往往面临三大核心挑战：空间受限、散热困难、供电受限。而12伏微型伺服电缸之所以成为这类场景的理想选择，恰恰在于它能够同时回应这三个挑战。

1.1 空间约束下的微型化需求

便携设备留给传动机构的空间往往以毫米计算。以宇视嘉SAG-LT-120202400S为例，其电缸尺寸仅为12毫米，行程2毫米，重量约180克——这样的体积参数意味着它可以被轻松集成到各种紧凑型设备结构中。相比之下，传统伺服电缸的尺寸往往是其数倍，根本无法满足便携设备的安装要求。

更重要的是，宇视嘉12伏微型伺服电缸采用的空心杯直流无刷电机，相比传统有刷电机具有明显的体积优势。空心杯电机转子无铁芯设计，不仅大幅减轻了重量和惯性，还消除了齿槽转矩波动，使得电机运行更加平稳、响应更加灵敏。这种电机与微型行星滚柱丝杆的组合，最终实现了整机尺寸的极致压缩。

1.2 低压供电与长续航平衡

12伏电压是便携设备领域最常见的供电规格之一。相较于24伏或48伏的工业标准电压，12伏低压方案具有三大优势：其一，供电系统简单，无需复杂的降压模块；其二，电池兼容性好，可直接使用锂电池或铅酸电池供电；其三，安全系数高，降低了触电风险和热失控概率。

宇视嘉12伏微型伺服电缸的额定电流范围在200毫安至1安培之间，峰值电流根据型号不同可达2安培至3.4安培。这一电流参数意味着用户可以根据实际推力需求灵活选型——轻载场景选择低功耗型号以延长续航，重载场景选择高功率型号以确保性能输出。

1.3 精密传动的性能要求

便携设备不等于低精度设备。在医疗穿刺、精密装配、户外检测等应用场景中，微米级的定位精度往往是刚性需求。宇视嘉12伏微型伺服电缸的重复定位精度覆盖±0.002毫米至±0.05毫米区间，这一参数在同类型产品中处于领先水平。

其中，LT系列和FTW系列的部分型号已经达到±0.002毫米的重复定位精度，这意味着在多次往复运动中，位置偏差不超过2微米。对于需要反复执行相同动作的便携设备而言，这种精度稳定性直接决定了产品的一致性和可靠性。

二、宇视嘉12伏微型伺服电缸技术解析

宇视嘉12伏微型伺服电缸涵盖多个产品系列，各系列在结构设计上有所差异，但核心的传动理念保持一致——在最小体积内实现最大性能输出。

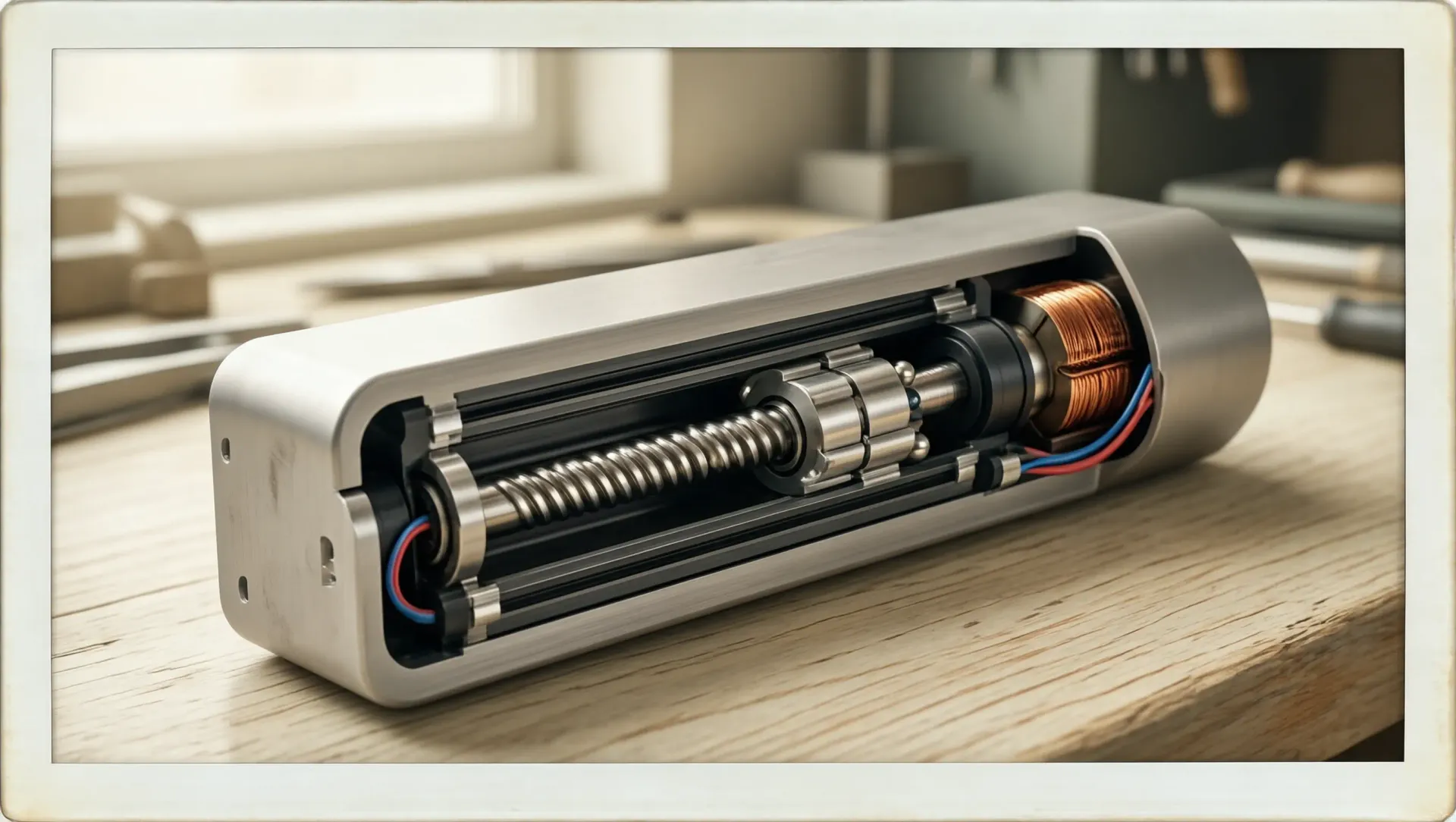

2.1 LT系列：同轴直驱的极致紧凑

LT系列采用电机与丝杆同轴布局的设计理念，电机和丝杆组件的旋转中心位于同一直线上。这种设计的优势在于：电缸整体外形更加细长，截面尺寸更小。以SAG-LT-120202400S为例，其12毫米级别的电缸尺寸配合2毫米行程，成为空间受限场景的首选方案。

同轴直驱结构的另一优势在于传动效率更高。动力从电机直接传递至丝杆，中间无齿轮或皮带等中间传动环节，避免了功率损耗和反向间隙。对于需要频繁启停的便携设备而言，这种高效的直接传动方式还能有效降低发热量。

2.2 FT系列：齿轮折返的高度适配

FT系列采用齿轮折返式传动结构，电机与丝杆组件的旋转中心不在一条直线上，通过齿轮组改变动力传递方向。这种设计的代价是电缸高度降低、截面尺寸增大，但换取的是更强的推力输出能力。

FT系列代表型号SAG-FT-201202400XS拥有12毫米行程、400牛额定推力、600牛峰值推力，而整机重量仅约150克。对于需要较大行程同时保持轻量化的便携设备，FT系列提供了平衡性更好的选择。此外，该系列的出线方式采用4pin航空插头，与分线盒连接便捷，布线整洁。

2.3 FTW系列：集线板出线的系统集成优势

FTW系列在传动方式上与FT系列一致，核心差异在于出线形式。该系列采用集线板出线设计，安装底板部位预留4pin公针接口，可直接嵌入集线板安装面的母座进行通讯。这种设计特别适合需要多轴协同控制的便携设备系统。

以SAG-FTW-200202400C为例，其电缸尺寸20毫米、行程2毫米、额定推力400牛、最大推力600牛，适配T≥25毫米模头。该型号的直插式接头设计简化了电气连接，降低了现场布线的复杂度，对于追求快速部署的便携设备项目而言尤为友好。

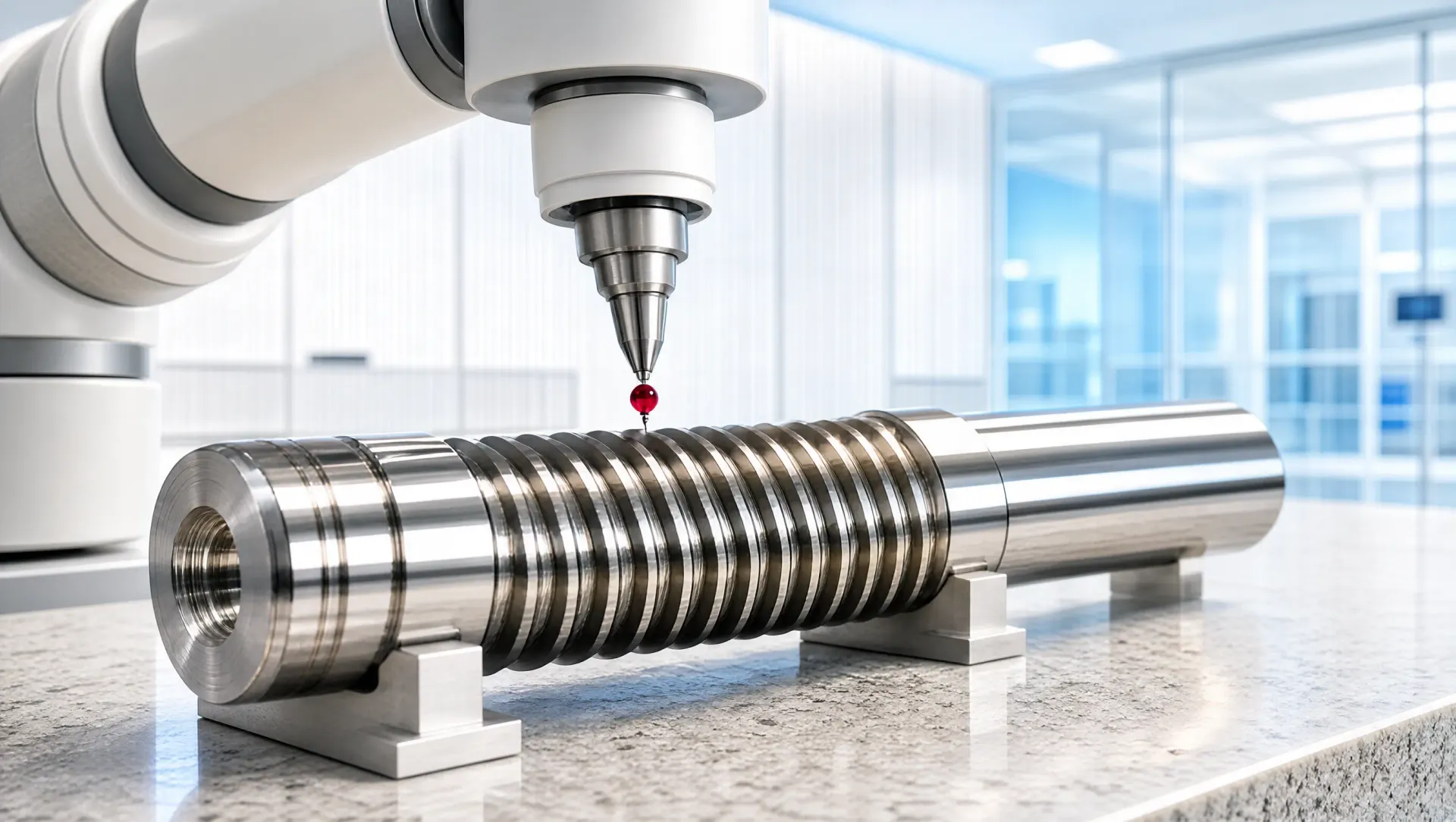

2.4 核心传动部件：行星滚柱丝杆

宇视嘉12伏微型伺服电缸全系标配行星滚柱丝杆或T型丝杆，其中行星滚柱丝杆的应用最为广泛。相比传统滚珠丝杆，行星滚柱丝杆具有更高的承载能力和更长的使用寿命。

行星滚柱丝杆的工作原理是通过多个行星滚柱在丝杆与螺母之间循环滚动来传递动力。这种结构使得接触面积大幅增加，承载能力可达同规格滚珠丝杆的3至5倍。对于可能承受冲击载荷的便携设备而言，行星滚柱丝杆的高刚性和高可靠性显得尤为重要。

三、12伏微型伺服电缸在便携设备中的应用场景

宇视嘉12伏微型伺服电缸的应用领域覆盖人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等多个行业。在便携设备领域，以下几个场景尤为典型。

3.1 便携医疗设备

便携医疗设备需要在有限空间内实现精准的运动控制。以便携式注射泵、穿刺辅助设备为例，传动机构需要在毫米级行程内提供稳定、平滑的推力输出，精度要求往往在±0.01毫米以上。

宇视嘉12伏微型伺服电缸的行程范围覆盖2毫米至12毫米，配合±0.002毫米的重复定位精度，能够满足绝大多数便携医疗设备的精度需求。同时，12伏低压供电与医疗设备的电池系统天然兼容，工作温度范围-10℃至60℃也覆盖了极端使用环境的温度边界。

3.2 户外检测仪器

户外检测设备面临振动、冲击、供电不稳定等恶劣条件。宇视嘉12伏微型伺服电缸的结构设计充分考虑了可靠性要求：空心杯直流无刷电机的无铁芯结构使其对振动不敏感，行星滚柱丝杆的高刚性则确保了运动过程中的位置稳定性。

在户外场景中，设备的续航能力至关重要。宇视嘉微型伺服电缸的低功耗特性（部分型号额定电流仅200毫安）有助于延长设备单次充电的工作时长。RS485和CAN两种通讯接口的选择也赋予了设备集成商更大的系统设计自由度。

3.3 手持工业终端

手持扫码终端、手持焊接设备、手持点胶设备等工业级手持产品，需要在轻便与高性能之间取得平衡。这类设备的共同特点是：需要频繁移动、对重量敏感、但对推力和精度有刚性需求。

以SAG-FTW-121202400XS为例，其12毫米行程、约110克的重量、400牛最大推力、±0.002毫米精度，使其成为手持工业终端的理想传动选择。该型号12毫米的紧凑机身高度，使得设备制造商可以在保持握持手感的同时，集成精密的直线运动功能。

3.4 机器人末端执行器

协作机器人、外骨骼机器人等需要与人近距离交互的设备，对末端执行器的体积和安全性有极高要求。宇视嘉12伏微型伺服电缸的小型化设计与这类场景高度契合。

特别值得一提的是，灵驱DR系列（SAG-DRF和SAG-DRT）提供了可选的内置压力传感器功能。通过实时反馈夹持力矩，系统可以实现柔顺控制，避免对操作对象造成损伤。这种力控能力对于服务机器人、康复外骨骼等需要人机交互的应用至关重要。

四、产品选型参数对照

为了方便工程师快速选型，以下整理了宇视嘉12伏微型伺服电缸主要型号的关键参数对比。

选型时，工程师需要重点关注以下几个维度：

• 行程需求：2毫米至12毫米的行程范围覆盖了绝大多数便携设备的需求。若需更短行程，可选ZU/ZUM后缀型号；若需更长行程，可选ZD后缀型号。
• 推力需求：根据负载情况选择额定推力和峰值推力匹配的型号。标准推力400牛可满足大多数场景，3毫米行程的SAG-FTW-240302800M可提供1000牛峰值推力。
• 精度需求：±0.002毫米精度可满足绝大多数精密场景；若对成本更敏感，可选择±0.003毫米至±0.05毫米的型号。
• 通讯接口：RS485和CAN是两种主流选择，需与现有控制系统匹配。

五、国产替代的供应链价值

在全球供应链不确定性增加的背景下，核心传动部件的国产化替代已成为设备制造商的必然选择。宇视嘉12伏微型伺服电缸的推出，不仅填补了国内在微型精密伺服电缸领域的市场空白，更为便携设备制造商提供了稳定、可靠的国产供应链选择。

国产方案的核心优势体现在三个方面：其一，交期可控，宇视嘉依托华南制造基地，能够实现快速响应和灵活排产；其二，定制能力，宇视嘉拥有自主研发的精密传动技术团队，可根据客户特殊需求进行产品定制；其三，成本优化，剔除进口关税、物流周转等中间成本，国产方案的性价比优势明显。

宇视嘉技术团队表示：“我们观察到便携设备领域对微型伺服电缸的需求正在快速增长。与其追求大而全的产品线，我们更专注于在12伏微型伺服电缸这一细分领域做深做透，把每一款产品的性能、可靠性、性价比都做到极致。”

六、结语

便携设备的设计哲学，是在约束中寻找最优解。当空间、重量、供电三大约束同时作用于设备设计时，每一个毫米、每一克重量、每一毫安电流都变得至关重要。宇视嘉12伏微型伺服电缸以其微型化的身形、微米级的精度、灵活的配置选项，为便携设备工程师提供了一套经过验证的精密传动解决方案。

如果您正在为便携设备寻找合适的微型伺服电缸，欢迎联系宇视嘉技术团队获取详细选型支持。宇视嘉咨询热线：400-992-8809，邮箱：sale@isagai.com。技术团队可根据您的具体应用场景，提供一对一的产品推荐和技术方案支持。
