宇视嘉DR系列可选压力传感器实现力控夹持

宇视嘉DR系列力控夹持解决方案：可选压力传感器如何重塑精密装配作业

在3C电子精密装配、半导体封装、医疗器械组装等领域，夹爪的夹持力控制一直是工程师们头疼的难题。力太小，零件容易滑落；力太大，微型精密件可能直接报废。一颗价值几十元的传感器选配件，正在悄然改变这一困局——宇视嘉灵驱DR系列微型伺服电缸，可选内置压力传感器，让“感知力控”从高端进口设备的专属变成了国产方案的标准配置。

一、从“盲夹”到“感知”：为什么力控夹持正在成为行业刚需

传统电动夹爪的工作逻辑简单直接：发送开闭指令，执行到位即可。但在精密制造场景中，这种“盲操作”模式的弊端日益凸显。以手机摄像头模组组装为例，镜座与支架的装配间隙通常在0.05mm以内，夹持力偏差5%就可能导致镜片偏移、镀膜划伤或固定不到位。更棘手的是，不同批次的来料软硬度存在差异，固定参数难以适配所有工况。

力控夹持技术的核心价值在于：让夹爪具备“触觉”，能够实时感知并调节施加在工件上的力量。当传感器检测到实际夹持力与目标值出现偏差时，控制系统可以迅速做出补偿调整——力大了微调松开，力小了下压补足。这种闭环控制能力，使得同一套夹具可以适应来料公差范围更广的零件，显著降低换产调整时间。

二、宇视嘉灵驱DR系列技术架构解析

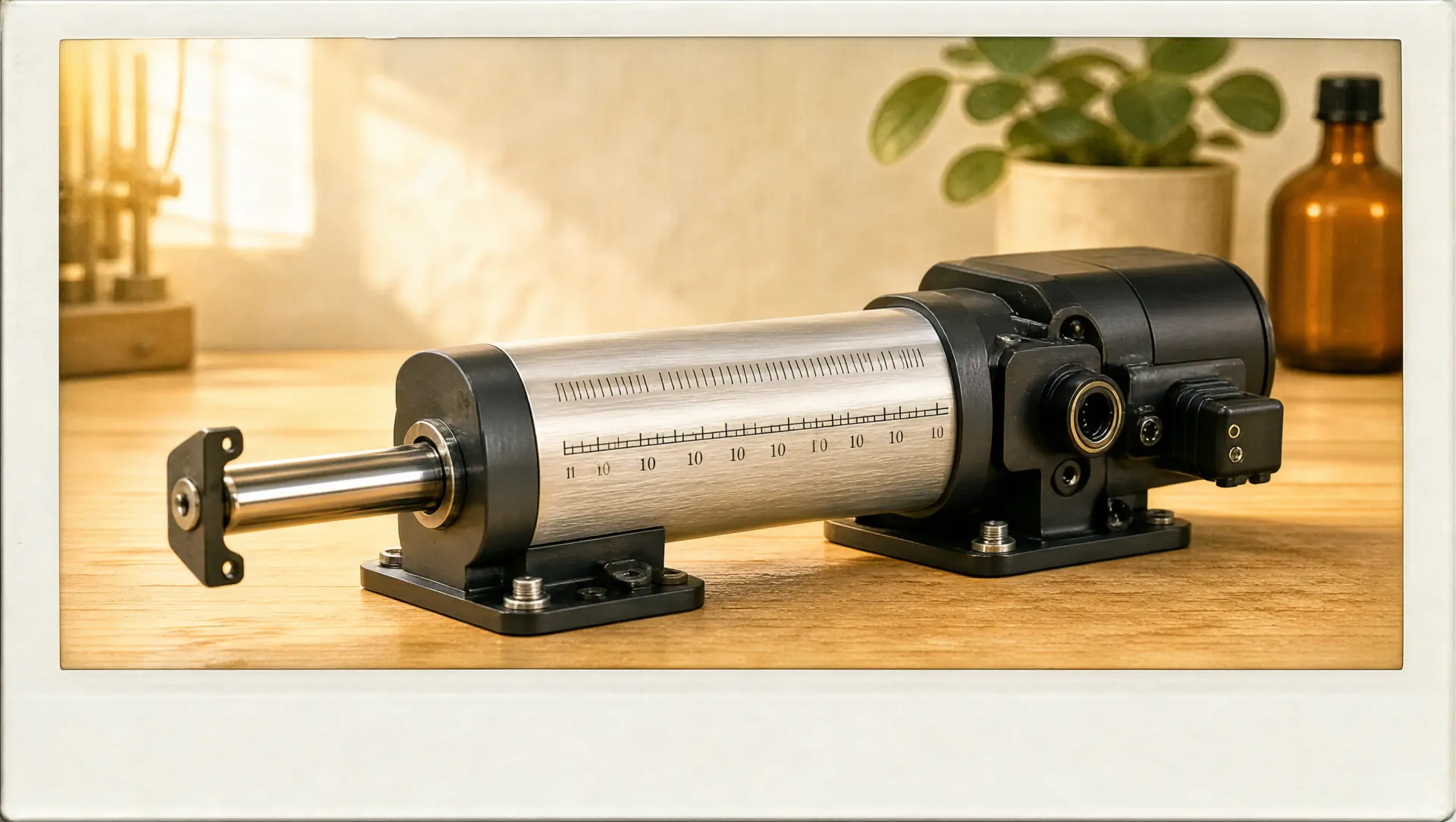

宇视嘉灵驱DR系列是专为紧凑空间精密运动场景设计的微型伺服电缸家族，包含折返款（DRF）和同轴直驱款（DRT）两大分支。该系列采用空心杯直流无刷电机作为动力源，搭配行星减速箱提升扭矩输出能力，传动部分则根据不同型号选用行星滚柱丝杆或T型丝杆。

2.1 折返款与同轴直驱款的核心差异

DRF系列（折返款）通过转角结构缩短整机长度，电机与输出轴呈90度折返布局。这种结构设计的优势在于：可以在高度方向受限的安装空间中获得更充裕的长度余量。DRT系列（同轴直驱款）则保持电机与丝杆的同轴布局，整体结构更加紧凑，适合宽度受限的场景。

两种结构形式的重复定位精度均达到±0.05mm级别，最大推力覆盖30N至300N区间，标准行程统一为10mm。对于需要更高精度表现的场景，DRF1013-200-7-10-F型号更是将重复定位精度提升至±0.03mm，同时将最大速度控制在7mm/s以内，确保精密作业的稳定性。

2.2 压力传感器：可选配的“感知神经”

压力传感器是宇视嘉DR系列实现力控夹持的关键选配件。目前DR系列中提供压力传感器可选的型号有三款：SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F以及SAG-DRF1013-200-7-10-F。

传感器本体被巧妙集成于执行器内部，不额外增加外部尺寸。夹爪夹持工件时，传感器实时采集压力数据并反馈至控制系统。控制器将实际压力值与预设阈值进行比对后，通过调节电机输出实现恒力控制或力上限保护。这种内置式设计既保证了信号的响应速度，又避免了外接力传感器带来的走线复杂和体积臃肿问题。

三、带压力传感器型号参数详解与场景适配

了解各型号的详细参数是正确选型的前提。以下表格汇总了三款可选压力传感器的DR系列产品核心规格：

3.1 SAG-DRF0813-100-20-10-F：小身材的精准力控专家

这款折返款型号外形紧凑小巧，整机长度控制在较小范围内，适合空间紧张的协作机器人末端或自动化设备夹持工位。150N的最大推力可以满足大多数微型精密件的夹持需求，而≤20mm/s的运动速度则确保了较高的作业效率。

在3C电子行业中，该型号常被用于Type-C连接器贴装、微型马达转子抓取、摄像头自动对焦模块组装等场景。当来料软硬度出现波动时，内置压力传感器能够自动补偿夹持力，防止软性部件被过度挤压变形。

3.2 SAG-DRT1224-150-20-10-F：同轴直驱的力控多面手

采用同轴直驱布局的DRT1224拥有更大的框架尺寸，225N的峰值推力相比折返款有明显提升。更强的负载能力使其可以应对一些需要更大夹持力的应用场景，同时保持±0.05mm的定位精度。

该型号特别适合半导体封装设备中的晶圆搬运、医疗器械组装中的金属件夹持等场景。压力传感器在晶圆搬运中可有效防止薄脆晶片在夹持过程中发生碎裂——一旦夹持力超过安全阈值，系统会立即报警并调整姿态，确保产品良率。

3.3 SAG-DRF1013-200-7-10-F：精密力控的旗舰之选

如果对精度有更苛刻的要求，DRF1013-200-7-10-F值得关注。这款型号将重复定位精度提升至±0.03mm，是DR系列中精度最高的配置之一。300N的最大推力配合7mm/s的最高速度，使其在需要低速精密对位的场景中表现出色。

在光学镜头组装、传感器模块贴装等对位置精度和力控精度双重敏感的领域，这款型号的应用价值尤为突出。低速运行特性虽然牺牲了一定的节拍时间，但换来了更高的装配一致性和产品可靠性。

四、力控夹持的典型应用场景与实现原理

压力传感器的加入，使得DR系列从单纯的定位执行器升级为具备感知能力的智能末端。以下列举几个典型的力控夹持应用场景及其实现原理：

4.1 恒力保持夹持

在工件的压装、铆接等工艺中，需要夹爪始终保持恒定的夹持力。以电池模组组装为例，电芯与支架的装配需要稳定的预紧力来保证接触电阻的一致性。启用压力传感器后，系统会持续监测夹持力，当力值因材料蠕变或温度变化出现衰减时，电机自动补偿驱动，维持夹持力的恒定。

4.2 力限保护夹持

对于薄壁件、镀膜件等易损伤工件，力限保护是最核心的需求。系统预先设定夹持力上限，当传感器检测到力值逼近阈值时立即停止夹爪动作并触发报警。这种保护机制可以有效避免因夹持过载导致的工件报废问题，尤其在来料一致性较差的场景中价值显著。

4.3 力反馈分拣

通过分析夹持过程中的力曲线变化，可以实现对工件状态的判断。例如，在零件分拣场景中，空载夹取与有料夹取在力传感器读数上存在明显差异；通过标定不同物料的力曲线特征，夹爪可以自动识别抓取是否成功，并剔除空抓或偏移的异常情况。

五、DR系列选型要点与常见问题

在选型过程中，工程师需要综合考量负载、行程、精度、空间约束以及是否需要压力传感器等多个维度。以下是宇视嘉技术团队总结的选型建议：

5.1 推力与行程匹配

DR全系列的标准行程为10mm。对于推力需求在30N至150N区间、追求极致紧凑尺寸的场景，推荐考虑DRF0813系列。如果推力需求达到150N以上、同时安装空间相对宽裕，DRT1224或DRF1013系列是更合适的选择。

5.2 精度与速度的权衡

DRF0813和DRT1224的最高速度可达20mm/s，适合一般节拍要求的装配线。DRF1013虽然速度降低至7mm/s，但精度提升至±0.03mm，更适合对装配精度要求严苛的超精密场景。对于速度与精度同等重要的复合需求，建议与宇视嘉技术团队沟通定制方案。

5.3 压力传感器的选配建议

是否选配压力传感器取决于具体的工艺需求。如果工艺中明确要求力控精度、夹持力上限保护或需要通过力反馈进行质量判定，则应选择带-F后缀的型号。如果仅需要精确的位置控制而不涉及力控，则可以选择不带压力传感器的标准版本以控制成本。

5.4 通讯接口与系统集成

DR系列标配RS485通讯接口，支持标准Modbus协议，可以方便地接入PLC或运动控制器。控制器端只需发送目标位置或目标力值指令，执行器即可自主完成闭环控制。宇视嘉同时提供通讯协议文档和例程代码，帮助客户快速完成系统集成。

六、为什么越来越多厂商选择国产力控执行器方案

过去很长一段时间内，高精度力控执行器市场被少数几家国际品牌主导。进口设备虽然性能可靠，但交期长、价格高、售后响应慢等问题一直困扰着国内厂商。宇视嘉灵驱DR系列的出现，为市场提供了一种新的选择可能。

从性能维度看，DR系列的重复定位精度、推力输出、响应速度等核心指标已经能够对标同级别的进口产品。压力传感器的可选配置进一步拓宽了其应用适应性。从供应链维度看，本地化生产和服务响应速度的优势更加明显——当设备调试遇到问题时，宇视嘉技术团队可以快速提供远程支持或现场服务。

宇视嘉作为专注微型末端执行器和精密传动部件的国家级高新技术企业，已累计出货超过100000台各式执行器产品，服务网络覆盖国内70余个城市并延伸至海外多个地区。这种规模化交付和应用验证，是产品可靠性的有力背书。

七、实操指南：DR系列压力传感器接线与调试步骤

对于首次使用DR系列带压力传感器版本的工程师，以下是简化的调试流程概览：

• 第一步：硬件连接。使用配套的4pin航空插头连接执行器与控制器，确保通讯线缆屏蔽可靠。将电机驱动电源接入额定电压12V电源。
• 第二步：参数配置。通过RS485接口连接控制器，在宇视嘉提供的配置软件中设置通讯参数（默认波特率可参考产品规格书）。
• 第三步：传感器标定。在空载状态下执行传感器零点校准，然后在已知重量工件上采集标定数据，建立力值与传感器输出的对应关系。
• 第四步：力控模式配置。根据工艺需求设定目标夹持力、力控阈值、响应增益等参数。建议从较小的目标力值开始测试，逐步调整至最优参数。
• 第五步：运行验证。执行多次夹取动作，观察力控曲线是否平稳、重复性是否满足工艺要求。如有异常，检查传感器信号质量和参数设置。

详细的通讯协议和调试手册可以在宇视嘉官方渠道获取。如在调试过程中遇到技术问题，欢迎联系宇视嘉技术团队获取专业支持。

八、总结与行动建议

力控夹持已经从“锦上添花”的高级功能演变为精密装配场景的“必备能力”。宇视嘉灵驱DR系列通过可选压力传感器的灵活配置，让不同预算和需求的客户都能找到适合自己的解决方案。SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F和SAG-DRF1013-200-7-10-F三款型号，覆盖了从轻量化精密装配到超精密低速作业的主流应用区间。

如果正在为设备选型或面临力控夹持的技术难题，建议先明确自己的核心诉求：推力需求多大？精度要求多高？是否必须有力控保护？预算范围如何？带着这些问题联系宇视嘉技术团队，可以获得更精准的产品推荐和方案建议。
