宇视嘉FTW系列微型伺服电缸性能解析：集线板出线设计如何重构精密传动

"能不能把出线方式改一下？我们设备内部走线空间太紧张了。"每次看到集成商发来的设备布局图，这是宇视嘉技术团队听到频次最高的需求之一。FTW系列的诞生，正是为了回应这个被传统电缸方案反复忽视却又真实存在的痛点。

在精密自动化设备中，微型伺服电缸的选型从来不只是看推力、行程、精度这三个核心参数。通讯接口、出线形式、安装适配性，往往才是决定项目能否顺利落地的关键。宇视嘉FTW系列以"集线板出线"为核心设计语言，在保持齿轮折返传动优势的同时，将安装便捷性和系统集成效率提升到了新的层次。

一、FTW系列核心技术解析

1.1 齿轮折返传动结构

FTW系列延续了宇视嘉FT系列的齿轮折返式传动设计，电机与丝杆组件的旋转中心不在同一直线上。这种结构的本质是通过齿轮啮合改变传动方向，使电机与输出轴呈折返式布局。与同轴直驱型（LT系列）相比，折返结构的电缸高度较矮，但截面尺寸相对较大——这是一条物理层面的取舍：想要更矮的高度，就必须接受更宽的截面。

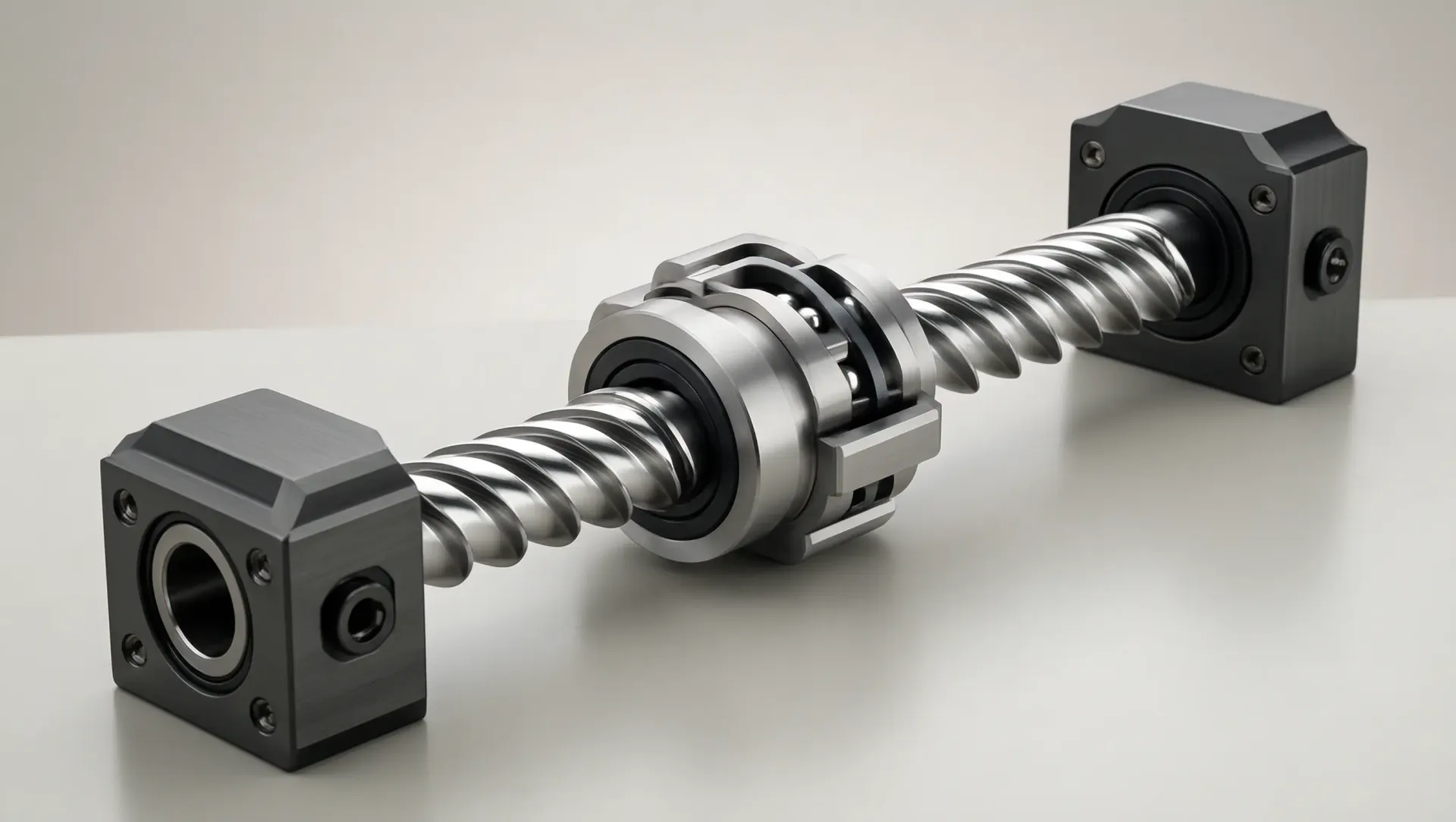

齿轮折返设计的核心优势在于两点。其一是高度方向的紧凑性，特别适合对Z轴空间有严格限制的嵌入式安装场景；其二是传动效率的可控性，齿轮减速结构能够对输出推力进行二次放大，使小尺寸电机也能输出较大的驱动力量。FTW系列采用行星滚柱丝杆作为执行元件，相比传统滚珠丝杠，行星滚柱丝杆的滚柱与丝母多点接触结构大幅提升了承载能力和刚度，这对于需要稳定推力的精密装配场景尤为关键。

1.2 集线板出线设计

FTW与FT系列的核心差异，不在于传动结构，而在于出线形式。FT系列通过4pin航空插头与分线盒相连，出线方向相对固定；FTW系列则采用集线板出线方式，安装底板部位预留4pin公针接头，可直接插入预装在设备内部的集线板母座，实现通讯连接。这种设计的优势在于：设备布线阶段只需在安装位置预留集线板和走线通道，电缸本体通过标准插针实现盲插对接，大幅简化了现场安装和后期维护的复杂度。

从系统集成的视角看，集线板出线设计解决了三个实际问题：一是电缸与控制柜之间的线缆不再需要逐根人工对接，降低了现场布线的人工成本和出错概率；二是电缸更换或维护时，只需拔插公针接头即可完成通讯断开和恢复，无需重新查找和标识各路信号线；三是设备外观的整洁度提升，裸露的航空插头和分线盒被隐藏在设备内部，只露出规整的通讯接口。

1.3 通讯接口与控制兼容性

FTW系列标配RS485通讯接口，采用标准Modbus RTU协议，可直接对接主流PLC和运动控制器。在四款FTW产品中，SAG-FTW-240302800M型号特别采用CAN通讯接口，这是宇视嘉针对需要更高实时性和多节点通讯需求的场景所做的差异化设计。CAN总线在工业自动化领域的优势在于其分布式架构支持，一组通讯线可串联多个节点设备，适合多轴协同控制场景。

电缸内置空心杯直流无刷电机驱动模块，额定电压12V，工作温度范围-10~60℃，基本覆盖常规工业环境。驱动控制方面，用户可通过RS485或CAN接口发送位置指令、查询运行状态、配置运动参数，无需额外配置独立的伺服驱动器，这是微型电缸与生俱来的集成便利性。

二、FTW系列四款产品定位与参数对比

FTW系列目前包含四款型号，覆盖从2mm到12mm的行程范围，以及从400N到1000N的最大推力区间。表面上看是简单的"行程-推力"组合，但仔细分析各型号的细分定位，实际上指向了不同的应用场景和客户需求。

2.1 标准行程型：SAG-FTW-121202400XS与SAG-FTW-201202400XS

这两款型号的后缀都是"XS"，代表标准型设计，行程均为12mm。差异在于电缸截面尺寸：SAG-FTW-121202400XS采用12mm截面规格，重量约110g，额定推力200N，最大推力400N；SAG-FTW-201202400XS采用20mm截面规格，重量约150g，额定推力400N，最大推力600N。

前者适合对体积敏感但推力需求适中的场景，如小型检测设备、微型夹持装置；后者则面向需要更高推力储备的精密压合、定位场景。此外，这两款型号的前端0-3mm行程段，重复定位精度可达±0.002mm，比整体标称精度更高，特别适合需要短行程微动控制的精密对位应用。

2.2 超短行程型：SAG-FTW-200202400C

这款型号的后缀"C"代表紧凑型，行程仅2mm，但额定推力达到400N，最大推力600N，重复定位精度±0.002mm。2mm的超短行程设计，使其特别适合镜头模组精密对位、镜片贴合、微型连接器插针等超精密场景。

需要注意的是，短行程电缸的选型不能只看"最大推力"一个指标，更要关注推力的有效输出区间。对于2mm行程的电缸而言，额定推力400N意味着在行程中段仍有充足的力输出来克服弹性变形和摩擦阻力，而非仅仅在行程末端才能达到峰值——这对精密压合工艺的一致性至关重要。

2.3 高推力微型压装型：SAG-FTW-240302800M

后缀"M"代表微型压装型，这是FTW系列中推力最强的型号。行程3mm，额定推力800N，最大推力1000N，采用CAN通讯接口，电缸截面24mm，重量约230g。

1000N的峰值推力在微型电缸领域已属于较高水平，而这款产品的设计目标明确指向微型压合检测设备——既需要足够的推力完成压合作业，又需要在有限的空间内完成安装。CAN通讯接口的加入，则为多轴同步压合提供了通讯基础，单根总线可串联多个压装节点，由主控统一协调动作时序和压力监控。

三、FTW系列典型应用场景

3.1 3C电子精密装配

3C电子领域是微型伺服电缸用量最大的场景之一。从手机摄像头模组的AA校准、屏幕与中框的点胶压合，到电池盖板的精密贴合、微型连接器的插针控制，每一个工位都在追求更小的设备体积和更高的定位精度。

FTW系列的集线板出线设计，恰好契合3C电子设备内部空间寸土寸金的特点。传统航空插头出线需要预留插头插拔的空间，而集线板盲插方式允许电缸直接嵌入设备内部框架，通讯线缆通过预埋走线，整个连接过程在设备装配阶段一次性完成。对于年出货量动辄数十万台的3C制造设备而言，这种设计对产线装配效率的提升是实实在在的。

3.2 半导体封装检测

半导体后道封装和测试环节对运动精度和洁净度有严格要求。FTW系列的工作温度范围-10~60℃、重复定位精度±0.002mm级别，对于晶圆切割后的精密贴片、芯片封装测试的取放动作而言，能够满足基本的定位需求。

此外，空心杯直流无刷电机的低转速脉动特性，配合行星滚柱丝杆的高刚性传动，使得电缸在微进给时的位置稳定性更好，这对于需要长时间保持精密定位的封装工装尤为关键。

3.3 医疗精密装备

医疗设备对电缸的要求往往不是单一指标的极致，而是综合性能的均衡——可靠性、可清洁性、运行噪音、寿命一致性。FTW系列采用的全封闭式结构设计，减少了外部污染物进入电缸内部的可能性；空心杯电机在低速运行时的低噪音特性，也符合医疗设备对环境噪音控制的规范要求。

四、FTW系列选型核心要点

选型是连接产品参数与客户需求的桥梁。在实际项目中，选错型号的代价往往不是退货换货这么简单——设备布局已经固化，重新选型意味着结构件返工、工装夹具重新设计，整个项目周期被迫拉长。以下四个维度是FTW系列选型时必须确认的核心要素。

4.1 行程与有效推力区间的匹配

电缸的额定推力参数，通常标注的是在额定电流下、在行程中段位置附近能够持续输出的推力。对于短行程电缸而言，有效推力区间的概念尤为重要：2mm行程的电缸在1.8mm位置和0.5mm位置的实际输出推力可能存在差异，这与丝杆螺母的受力状态和传动效率有关。

选型建议：明确工艺动作中电缸的主要工作行程区间，对照该区间的实际推力需求来选择型号，而非简单对比峰值推力指标。例如，SAG-FTW-200202400C的2mm行程设计，使其几乎全程处于高效率传动区间，特别适合需要全程保持稳定推力的精密对位场景。

4.2 出线方式与设备布线方案的配合

FTW系列的集线板出线方式，意味着设备设计阶段就必须同步规划集线板的安装位置和走线方案。集线板通常安装在设备内部的结构面板上，母座朝向电缸安装面预留，电缸就位后公针直接插入连接。

选型建议：确认设备内部是否有足够的空间布置集线板和走线通道，以及集线板的数量和接口规格是否与电缸数量匹配。如果设备后期可能调整电缸数量或位置，应提前与宇视嘉技术团队沟通预留扩展接口的可行性。

4.3 通讯接口与现有控制系统的兼容

FTW系列大部分型号采用RS485通讯（Modbus RTU协议），仅SAG-FTW-240302800M采用CAN通讯。如果现有控制系统（如PLC、运动控制器）的通讯接口为RS485或CAN，则可直接对接；如果是其他通讯协议（如EtherCAT、PROFINET），则需要通过协议转换模块实现连接。

选型建议：在选型阶段确认控制系统的通讯接口类型和协议栈，必要时可咨询宇视嘉技术支持，确认是否有成熟的协议适配方案或定制开发支持。

4.4 安装空间与T块宽度适配

FTW系列各型号对应不同的T块宽度适配要求：SAG-FTW-121202400XS适配T>12mm，SAG-FTW-200202400C和SAG-FTW-201202400XS适配T>20mm，SAG-FTW-240302800M适配T>24mm。这里的T值指的是安装电缸的T型槽或安装面的有效宽度，设计时必须确保实际安装空间大于该阈值，否则可能导致电缸无法正常安装或散热不良。

五、FTW系列与FT系列的关键差异

部分客户在选型时会面临FT与FTW的选择困惑：两款系列传动结构相同，参数相近，核心差异究竟在哪里？从应用层面来看，差异主要体现在三个方面。

需要强调的是，FTW系列并非FT系列的"升级版"，而是面向不同应用场景的差异化设计。选择哪个系列，取决于设备布局的特点和维护方式的需求，而非单纯的性能优劣判断。

六、结语

精密传动件的选型从来不是参数表上的数字游戏。FTW系列以集线板出线为支点，在保持宇视嘉一贯的高精度、大推力特性的同时，为设备集成商提供了另一种系统设计思路：与其让电缸迁就布线，不如让布线适配电缸。

年出货量100000+台、服务覆盖70+城市及海外地区——这些数字背后是宇视嘉对微型精密传动技术的持续深耕。如果你正在为设备内部的电缸选型和布线方案犯愁，不妨联系宇视嘉技术团队，让专业的人帮你做专业的事。
