宇视嘉FTW系列微型伺服电缸特点

宇视嘉FTW系列微型伺服电缸：集线板出线设计如何重塑精密运动控制的接线逻辑

在工业自动化设备日趋小型化的今天，微型伺服电缸的选型早已不只是“推力够不够、行程够不够”这么简单。真正让工程师头疼的，是那些藏在装配图纸里、藏在设备窄缝里的细节问题——比如执行器的出线怎么走、能不能少用一根分线盒的线缆、整机布线的工时能不能再压缩一点。这些看似不起眼的工程问题，往往决定了一套方案能不能落地。

宇视嘉FTW系列微型伺服电缸，正是为解决这些“最后一公里”的工程难题而来。与传统的分线盒出线方案不同，FTW系列采用集线板出线设计，将通讯接口直接集成在安装底板上，通过4pin公针与集线板对接，从根本上改变了电缸与控制系统之间的连接方式。这种设计究竟有哪些独特优势？适用于哪些场景？本文将为你逐一拆解。

一、为什么“出线方式”正在成为微型伺服电缸选型的关键变量

要理解FTW系列的集线板出线设计，首先要搞清楚一个底层问题：微型伺服电缸的出线方式，到底是怎么影响整机装配效率的？

在传统的电缸布线方案中，每一台电缸通常需要单独连接一根4pin航空线到分线盒，再由分线盒统一接入控制系统。这意味着什么？意味着设备里需要预留足够的走线空间，需要设计分线盒的安装位置，需要处理大量航空接头的插拔固定——每一步都在消耗装配工时，每一步都可能成为可靠性隐患。

尤其在空间寸土寸金的小型化设备中，这种“集中出线再分散”的传统逻辑正在遭遇挑战。协作机器人末端的精密夹持模组、半导体设备的微量点胶执行机构、医疗装备的微型采样系统……这些场景对布线的整洁度、接头的防护等级、以及后期的维护便捷性提出了更高要求。

FTW系列的集线板出线设计，正是对这一痛点的系统性回应。它不是在现有方案上打补丁，而是从物理接口层面重新定义了电缸与系统的连接方式。

二、FTW系列核心设计：集线板出线方案的技术解析

1. 从“分散出线”到“统一接入”：4pin公针直插设计

FTW系列与传统FT系列的核心差异，不在于传动结构（两者均采用齿轮折返型传动），而在于出线形式的彻底改变。

传统FT系列采用4pin航空插头设计，电缸通过航空线与分线盒连接，每一个接头都是一次独立的插拔动作。这套体系成熟可靠，但在面对多轴联动、高密度集成的应用场景时，线缆的物理存在感太强——占空间、难防护、增加故障点。

FTW系列则采用了另一种思路：在电缸的安装底板上直接集成4pin公针，无需外部航空线，电缸可以直接插接在集线板的母座上完成通讯。这种“直插式接头”的设计，带来三个层面的改变：

• 布线简化：省去了电缸到分线盒之间的独立线缆，设备内部的走线量显著减少；
• 防护升级：接头隐藏在安装面内侧，不易受到外部污染和机械磕碰；
• 维护便利：更换电缸时只需拔插集线板连接，无需处理散落的航空线。

2. 传动结构继承：FT系列同款齿轮折返型架构

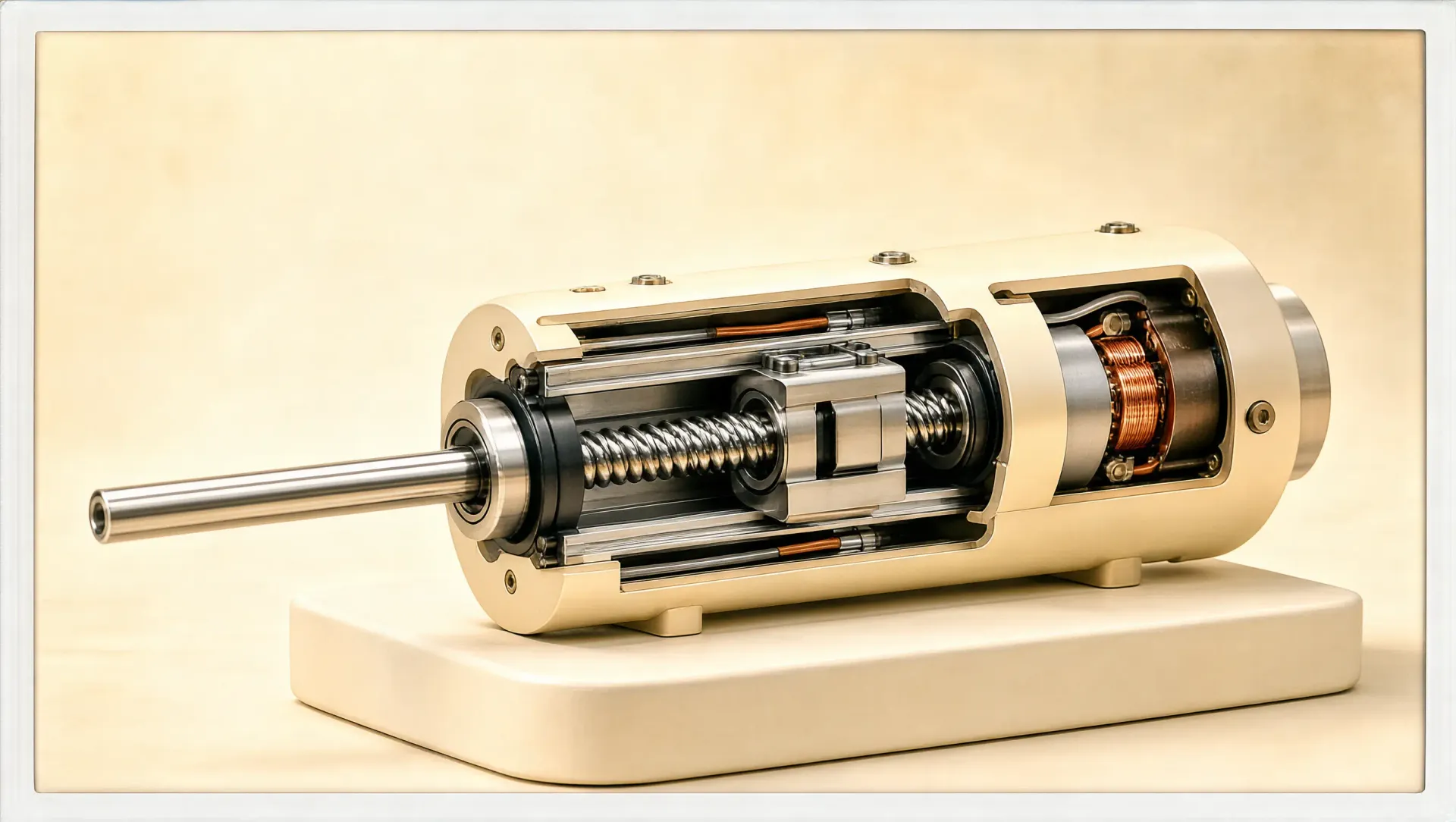

FTW系列保留了FT系列标志性的齿轮折返型传动结构。电机与丝杆组件的旋转中心不在一条直线上，通过齿轮传动实现动力的90度转向，使得整机高度得以压缩。这种结构特点让FTW系列在截面尺寸较大、高度较矮的形态约束下，依然能保持强劲的推力输出。

配合空心杯直流无刷电机和行星滚柱丝杆，FTW系列在2~12mm的短行程范围内实现了±0.002mm的重复定位精度，这是微型执行器领域的高精度段位。

三、FTW系列四款产品深度对照：谁是你的“命中注定”

宇视嘉FTW系列目前包含四款型号，覆盖从轻载到重载、从微行程到标准行程的不同需求。下面通过一张参数对照表，快速锁定最适合自己的那一款。

如何在这四款中做出选择？三个维度帮你拆解

维度一：推力需求

如果你的应用场景需要200N级别的轻载推力，SAG-FTW-121202400XS是性价比之选；如果需要400N~600N的中等推力区间，20mm尺寸的两款（ SAG-FTW-200202400C 和 SAG-FTW-201202400XS）可以覆盖大多数精密装配场景；如果需要冲击800N~1000N的重载能力，那只有SAG-FTW-240302800M能满足。

维度二：行程需求

2mm超短行程的微定位场景，首选SAG-FTW-200202400C；3mm短行程的压装检测场景，SAG-FTW-240302800M更合适；12mm标准短行程则落在两款XS后缀的型号上——其中SAG-FTW-121202400XS适用于12mm机身，SAG-FTW-201202400XS适用于20mm机身。

维度三：通讯接口

前三款统一采用RS485通讯，而SAG-FTW-240302800M是FTW系列中唯一支持CAN通讯的型号。如果你现有的控制系统走的是CAN总线，那这款几乎是必选项。

四、集线板出线设计的工程价值：从“能用”到“好用”的跨越

理解了FTW系列的技术参数，再来谈谈这套设计在实际工程中的价值。很多时候，一款执行器的参数再漂亮，如果布线方案不友好，装配现场就会变成“参数的巨人、布线的矮子”。

1. 多轴联动场景的布线革命

以一台典型的6轴协作机器人为例，如果每个末端关节都采用传统的航空线分线盒方案，光是电缸到分线盒的线缆就多达6根，还不算分线盒本身的安装固定。而在采用FTW系列的设计中，这6根线可以被整合进统一的集线板走线槽，物理布线的复杂度大幅降低。

对于需要高密度安装的微型自动化设备来说，这种布线方式的改变不仅影响装配效率，还会直接影响设备内部的热管理和电磁兼容性——更少的散落线缆，意味着更干净的内部空间。

2. 维护场景的便捷性提升

设备运维中，执行器的更换是高频操作。传统航空线方案下，更换一台电缸意味着拔掉航空插头、解开固定夹、取出旧电缸、再装回新电缸并重新对接插头——整个过程涉及多个物理接触点，耗时长且存在插针损坏的风险。

FTW系列的直插式接头设计，将这个流程简化为“拔电缸-插电缸”两个动作，接头本身被集线板保护在内侧，不易受污染和物理损伤。

3. 防护等级的隐性提升

集线板出线方案的另一个优势在于接头位置的防护。传统航空插头暴露在设备外部，长期运行中容易积累粉尘、油污，长期振动可能导致接触不良。FTW系列的4pin公针位于安装底板内侧，插接后被集线板覆盖，物理防护等级更高，特别适合有洁净度要求的半导体设备、医疗装备等场景。

五、FTW系列 vs FT系列：一张图看懂选型逻辑

既然FTW系列和FT系列采用相同的传动结构，那两者之间到底该怎么选？下面通过对比分析，帮助你快速决策。

简单来说，如果你的项目是单轴应用、空间充裕、装配流程成熟，FT系列的经典方案依然稳健；但如果你的设备需要高密度多轴集成、对布线整洁度要求高、后期维护频次多，FTW系列的集线板出线设计会是更优解。

六、FTW系列典型应用场景全景扫描

说了这么多技术细节，FTW系列在实际工业场景中究竟能做什么？以下是几个典型应用的场景解析：

场景一：半导体精密设备的微量点胶控制

半导体封装设备对执行器的精度要求严苛，同时对设备内部的洁净度有极高要求。FTW系列（特别是SAG-FTW-121202400XS）的±0.002mm重复定位精度和12mm行程范围，能够满足点胶针头的精准定位需求。集线板出线设计让设备内部走线更整洁，减少了污染物藏匿的死角。

场景二：3C电子智能制造的微型压合工位

手机扬声器、摄像头模组等精密零部件的压合，需要执行器在极短行程内提供稳定的压力输出。SAG-FTW-240302800M的3mm行程搭配1000N峰值推力，专为这类微型压合场景设计。CAN通讯接口也让它更易于接入主流的工业总线控制系统。

场景三：人形机器人末端灵巧手的精密抓取

人形机器人的手指关节需要在极小的空间内实现精准的力控与位置控制。FTW系列2mm超短行程的型号（如SAG-FTW-200202400C），配合空心杯无刷电机的高响应特性，能够实现毫秒级的抓取动作切换。紧凑的机身尺寸也为关节模组的整体设计留出了更多空间余量。

场景四：医疗精密装备的样本处理机构

医疗检测设备的样本采样、试剂分配等动作，对执行器的重复精度和可靠性的要求极高。FTW系列的行星滚柱丝杆传动机构，具备高刚性、低背隙的特点，配合集线板出线的简洁布线，特别适合需要频繁清洁消毒的医疗设备。

七、选型建议与行动指南

如果你正在为手头的项目寻找一款集高精度、强推力、简洁布线于一身的微型伺服电缸，宇视嘉FTW系列值得进入你的候选清单。但在最终确定型号之前，建议结合以下几点做一次系统性的需求梳理：

• 确认你的推力需求在哪个区间（200N / 400N~600N / 800N~1000N）；
• 确认你的行程需求（2mm / 3mm / 12mm）；
• 确认你的控制系统通讯协议（RS485 还是 CAN）；
• 确认你的设备内部空间约束和布线方案偏好。

如果对上述参数拿不准，或者希望获取更详细的选型手册，欢迎直接联系宇视嘉技术团队。宇视嘉作为专注微纳米线性执行器与精密传动部件的国家级高新技术企业，年出货量超100000台，服务覆盖70+城市及海外地区，能够提供从选型支持到批量交付的全链路服务。

微型伺服电缸的国产化替代，已经从“能用”走向“好用”的阶段。宇视嘉FTW系列用集线板出线设计重新定义了电缸与系统的连接方式，让精密运动控制的“最后一公里”不再是工程难题。
