宇视嘉FT系列微型伺服电缸：400N峰值推力如何在小体积中实现重载精密控制

在工业自动化设备越来越追求小型化、集成化的今天，工程师们面临着一个经典矛盾：设备末端空间寸土寸金，却往往需要承载数百牛顿的推力来完成精密装配、检测或夹持动作。传统的气缸体积臃肿、无法精准控制位置；普通电动执行器要么行程受限，要么推力不足；而进口微型伺服电缸不仅价格高昂，交期更是难以保障。

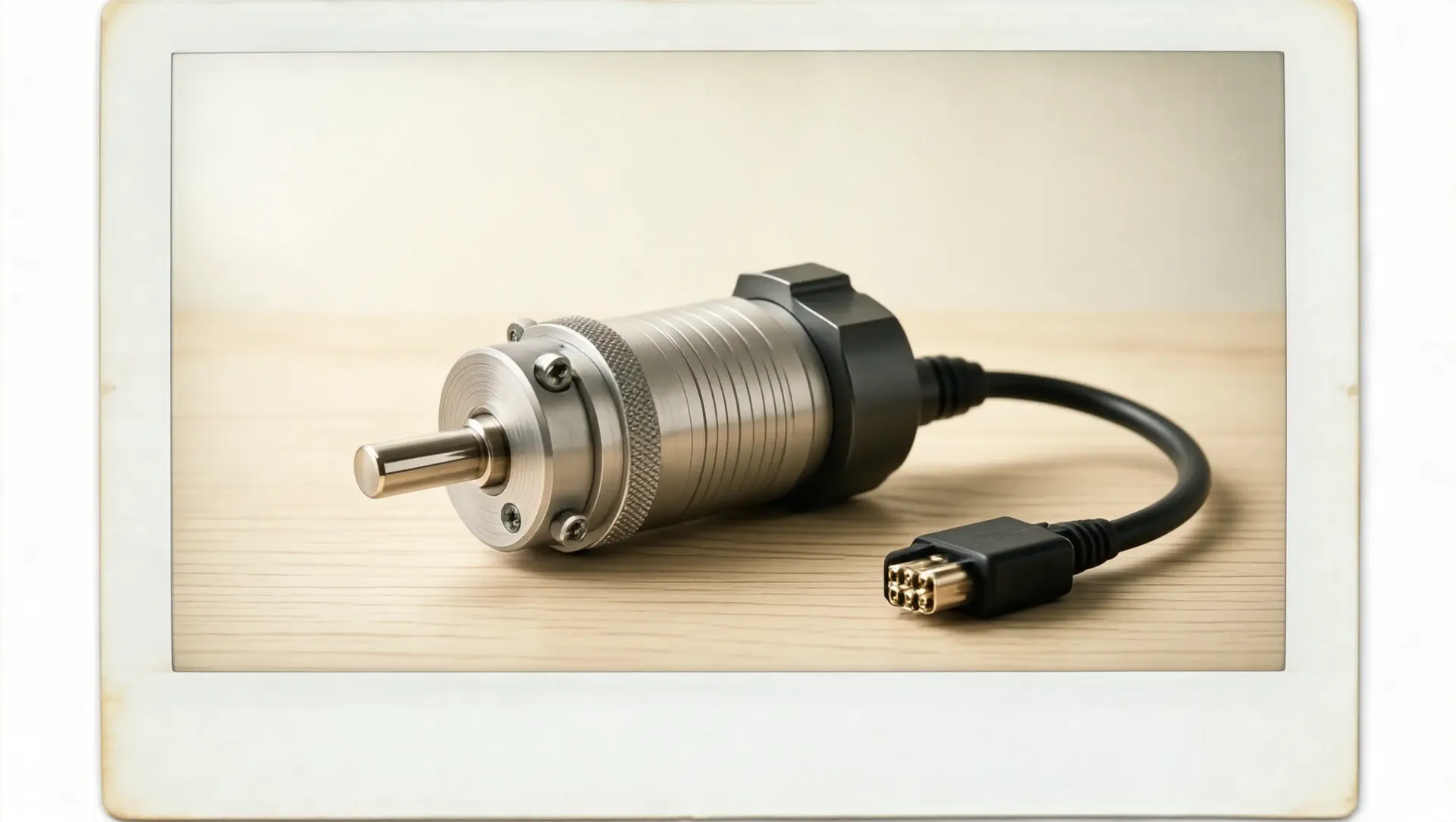

宇视嘉FT系列微型伺服电缸的出现，正是为了解决这一痛点。该系列以约105g至150g的轻量化机身，实现了最高600N的峰值推力，重复定位精度达到±0.002mm级别，在微型化与重载化之间找到了精准的平衡点。本文将深入解析宇视嘉FT系列的技术架构、产品选型以及应用场景，为工程师提供切实可行的选型参考。

一、重载精密执行的行业困境与破局思路

工业机器人和精密自动化设备的发展，正在经历一场“微型化革命”。无论是协作机器人的末端执行器、人形机器人的关节模组，还是半导体设备的精密对准机构，都在向更小体积、更高精度、更大推力的方向演进。这一趋势带来了前所未有的技术挑战。

1.1 末端空间约束下的推力需求矛盾

传统的工业机器人关节通常采用电机加谐波减速机的组合，输出力矩大但体积笨重。而新一代协作机器人和人形机器人要求关节模组必须轻量化、小型化，以便安装在手臂、腿部甚至手指末端。这些场景对执行器的体积有着严格限制，但同时又需要足够的推力来完成抓取、夹持、对位等动作。

以某协作机器人厂商的夹爪应用为例，手指末端可利用的空间往往只有20mm至30mm，却需要驱动数公斤的夹爪本体并完成对工件的稳定夹持。传统的微型气缸虽然体积小，但无法实现精确的位置控制；普通的步进电机或舵机推力有限，且响应速度慢。这正是微型伺服电缸的用武之地。

1.2 进口品牌的交期与成本之痛

在高端微型伺服电缸领域，进口品牌长期占据主导地位。然而，近年来全球供应链波动导致进口执行器的交期从常规的数周延长至数月甚至更长。对于项目周期紧张的自动化集成商而言，等待进口部件的过程往往成为整个项目的瓶颈。

更现实的问题是成本。进口微型伺服电缸的单价通常是国产同类产品的数倍，而在批量应用中，这一价格差异会被放大至整个项目的预算层面。宇视嘉作为专注微纳米线性执行器的国家级高新技术企业，年出货量已达100000+台，产品覆盖70+城市及海外地区，以规模化生产实现了性能与成本的双重优化。

1.3 国产替代的技术瓶颈与突破

部分国产微型执行器在精度或推力上能够接近进口水平，但往往在可靠性和一致性上存在差距。核心问题在于传动机构的选型和制造工艺。宇视嘉FT系列采用行星滚柱丝杆作为核心传动部件，相较于传统的滚珠丝杆，行星滚柱丝杆具有更高的承载能力、更强的刚性以及更长的使用寿命。

与此同时，宇视嘉为FT系列配备了空心杯直流无刷电机，这种电机具有转速稳定、响应速度快、发热量低的特点，能够为精密推力控制提供稳定的动力输出。RS485通讯接口的设计则确保了与主流工业控制系统的无缝兼容。

二、宇视嘉FT系列技术架构深度解析

宇视嘉FT系列属于“齿轮折返型”微型伺服电缸，这一结构设计是该系列产品能够在小体积下实现大推力的关键所在。与同轴直驱型电缸相比，齿轮折返型的电机与丝杆旋转中心不在同一直线上，通过齿轮传动将电机动力折返传递至输出轴。

2.1 齿轮折返结构的独特优势

齿轮折返结构的核心价值在于缩短了电缸的整体高度。当电机与丝杆呈折返式布局时，电缸的轴向长度可以大幅压缩，这对于空间受限的应用场景极具吸引力。以FT系列中的SAG-FT-121202400XS为例，其电缸尺寸仅为12mm，能够轻松安装在狭窄的设备末端。

当然，齿轮折返结构也有其代价：由于增加了齿轮传动环节，电缸的截面尺寸会相应增大。对于需要严格控制截面尺寸的应用，宇视嘉同时提供了LT系列（同轴直驱型）和FTW系列（集线板出线型）供客户根据实际安装条件选择。

2.2 行星滚柱丝杆：重载精密的关键

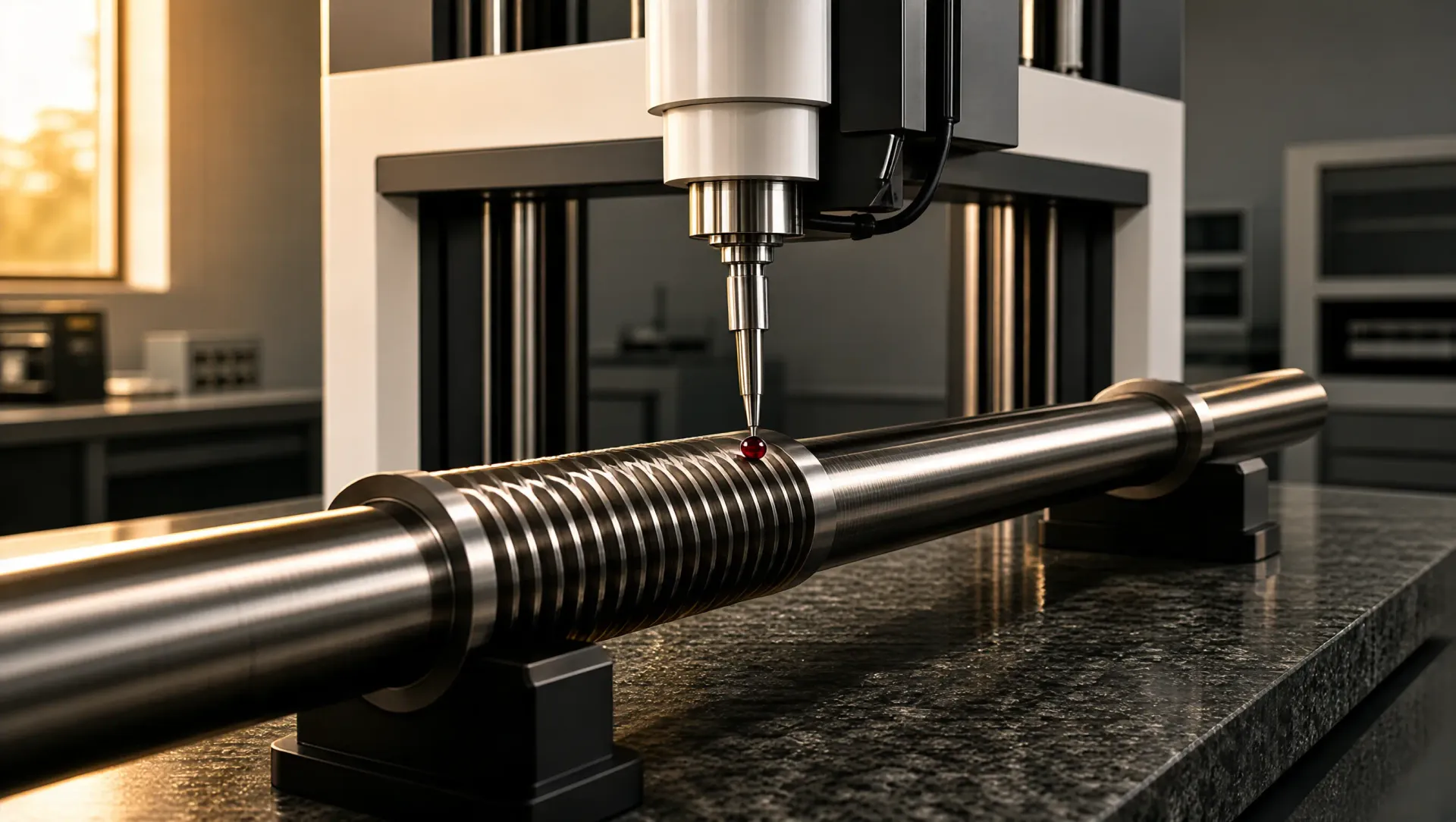

FT系列全部采用行星滚柱丝杆作为传动核心。行星滚柱丝杆的工作原理是在丝杆周围配置多个滚柱，滚柱与丝杆呈螺纹啮合状，动力通过滚柱传递至螺母。相比传统的滚珠丝杆，行星滚柱丝杆具有以下显著优势：

• 更高的承载能力：滚柱与丝杆的接触面积远大于滚珠与丝杆的接触面积，因此能够承受更大的轴向载荷
• 更强的刚性：行星滚柱丝杆的受力结构更加合理，弹性变形更小，有利于精密定位
• 更长的寿命：滚柱的滚动接触方式使得运动阻力更均匀，磨损更分散
• 更高的静载能力：即使在静止状态下，行星滚柱丝杆也能承受较大的预紧力而不会发生滑移

正是基于行星滚柱丝杆的这些特性，FT系列才能在紧凑的体积内实现400N额定推力、600N峰值推力的性能指标。

2.3 空心杯无刷电机与高精度控制

电机是微型伺服电缸的动力心脏。宇视嘉FT系列选用空心杯直流无刷电机，这种电机的转子呈空心杯状，没有铁芯，因此具有极低的转动惯量和快速响应特性。在需要频繁启停或快速变换推力的应用场景中，空心杯电机能够显著提升系统的动态性能。

无刷设计则带来了另一个重要优势：使用寿命长、维护成本低。传统有刷电机的电刷在长期使用后会产生磨损，需要定期更换；而无刷电机依靠电子换向，不存在机械磨损，可以实现数万小时的无故障运行。

FT系列标配RS485通讯接口，支持标准Modbus协议或自定义通讯协议。用户可以通过上位机发送位置指令或速度指令，实现精确的开环或闭环控制。重复定位精度达到±0.002mm至±0.003mm级别，完全能够满足精密装配、检测、分拣等应用的需求。

三、FT系列五款产品参数对比与选型指南

宇视嘉FT系列目前包含五款产品，分别是SAG-FT-121202400XS、SAG-FT-201202400XS、SAG-FT-200202400ZD、SAG-FT-200202400ZU和SAG-FT-200202400ZUM。这五款产品虽然都属于FT系列，但各有侧重，适用于不同的应用场景。

3.1 核心参数全面对比

3.2 选型关键指标解析

面对五款看似相近的产品，工程师需要根据实际需求抓住几个关键选型维度：

第一维度：行程需求

行程是区分FT系列产品线的首要指标。SAG-FT-121202400XS和SAG-FT-201202400XS提供12mm行程，适用于需要较大运动范围的场景，如工件的取放、定位夹持、尺寸检测等。后三款产品（ZD、ZU、ZUM）行程均为2mm，专注于超短行程精密对位场景，如镜头的精密调焦、传感器安装定位、精密压合等。

第二维度：安装空间约束

安装空间决定了电缸的外形尺寸选择。SAG-FT-121202400XS的电缸尺寸仅为12mm，是FT系列中截面最小的产品，适合T块宽度大于12mm的紧凑安装环境。其余四款产品的电缸尺寸均为20mm，需要T块宽度大于20mm或36mm的安装空间。

值得注意的是，SAG-FT-200202400ZD特别标注“适配T>36mm模头，专为镜头下层控制场景定制”，这意味着该型号在内部结构上针对特定应用进行了优化，而非简单的尺寸差异。

第三维度：精度要求

重复定位精度是精密执行的核心指标。SAG-FT-121202400XS的精度为±0.003mm，其余四款产品均达到±0.002mm级别。此外，XS系列（SAG-FT-121202400XS和SAG-FT-201202400XS）还具有一个隐藏优势：前端0-3mm行程精度可达±0.002mm，这对于短行程微动控制场景具有实际价值。

第四维度：负载匹配

五款产品的额定推力均为400N，峰值推力均为600N，但负载匹配还需考虑惯量匹配和动态响应。重量较大的型号（SAG-FT-201202400XS约150g、SAG-FT-200202400ZUM约130g）通常具有更大的转动惯量，适合对动态响应要求不高的静态夹持场景；而轻量化型号（SAG-FT-200202400ZD约105g）则更适合需要快速响应的应用。

3.3 典型应用场景对照

四、FT系列与FTW/LT/DR系列的协同选型

宇视嘉的微型伺服电缸产品线并非只有FT系列孤军奋战。FTW系列、LT系列和灵驱DR系列共同构成了完整的产品矩阵，分别针对不同的应用场景进行了差异化设计。工程师在进行系统设计时，需要根据整体需求灵活选择或组合使用。

4.1 FTW系列：空间优化与线束管理

FTW系列在传动方式上与FT系列完全一致，都是齿轮折返型结构。核心差异在于出线形式：FT系列采用4pin航空插头与外部分线盒相连，而FTW系列采用集线板出线方式，在安装底板部位预留4pin公针，可直接插入集线板的母座进行通讯。

这种设计的好处是布线更加整洁、连接更加可靠。对于需要多台电缸协同工作的自动化设备，集线板出线可以大幅简化线束布置，降低安装调试的复杂度。FTW系列包含四款产品，行程覆盖2mm至12mm，推力覆盖200N至1000N，可满足不同负载需求。

4.2 LT系列：超薄截面与同轴直驱

LT系列采用同轴直驱型结构，电机和丝杆组件的旋转中心位于同一直线上。这种设计的最大优势是电缸外形细长、截面尺寸更小。以SAG-LT-120202400S为例，其电缸尺寸同样为12mm，但整体外形更加修长，适合极度受限的轴向安装空间。

然而，同轴直驱结构意味着电缸的轴向长度会相对较长。对于安装空间在径向方向受限但轴向空间充裕的场景，LT系列是理想选择；而对于径向空间受限的场景，FT系列的齿轮折返结构更加合适。

4.3 灵驱DR系列：力控与柔顺交互

灵驱DR系列与FT/FTW/LT系列走了完全不同的技术路线。DR系列搭配行星减速箱，可选配内置压力传感器，支持精确的力控反馈。这使得DR系列特别适合需要力-位混合控制或柔顺交互的应用场景。

DR系列包含折返款（DRF）和同轴直驱款（DRT）两种结构，分别对应不同的安装空间约束。推力范围覆盖30N至300N，重复定位精度为±0.03mm至±0.05mm，行程统一为10mm。对于协作机器人、仿生机械手、医疗康复设备等需要与外界环境进行力交互的应用，灵驱DR系列是更合适的选择。

五、FT系列应用实践与集成指南

理论参数固然重要，但真正考验微型伺服电缸实力的，是其在实际设备中的集成表现和长期运行可靠性。以下从工程实践的角度，分享FT系列在集成过程中需要注意的关键事项。

5.1 机械集成要点

FT系列采用4pin航空插头作为电气连接接口，标准配套分线盒使用。在机械集成时，需要注意以下几点：

• 安装基准面平整度：电缸的安装底面需要保证足够的平面度，建议使用水平仪检测，确保误差在0.05mm以内
• 预紧力控制：电缸与负载的连接应保持适当的预紧力，避免冲击载荷直接作用于丝杆
• 散热空间：虽然空心杯无刷电机发热量较低，但长期连续工作仍会产生热量，建议保留足够的散热空间
• 防护措施：如应用于粉尘或油雾环境，需额外配置防护罩或选择防护型规格

5.2 电气集成要点

FT系列的额定电压为12V，额定电流在800mA至1A之间，峰值电流可达2A至3.4A。在电源设计时，需要确保电源能够提供足够的峰值电流，避免在电缸加速时出现电压跌落，影响响应性能。

RS485通讯接口采用差分信号传输，抗干扰能力强，适合工业现场使用。建议使用屏蔽双绞线作为通讯介质，并确保屏蔽层单端接地。通讯波特率可根据实际需求选择，最高可达115200bps。

5.3 控制参数调试建议

FT系列支持位置模式、速度模式和力矩模式三种基本控制模式。在实际调试过程中，建议遵循以下原则：

• 位置模式：适用于需要精确到达指定位置的场景，如精密装配、对位夹持等
• 速度模式：适用于需要匀速运动的场景，如连续输送、均匀涂覆等
• 力矩模式：适用于需要恒定推力的场景，如压装、测试等（注意：FT系列本体不直接支持力矩模式，需通过外部力传感器实现闭环力控）

加减速参数的设置需要根据负载惯量进行匹配。惯量比过大可能导致运动超调或振荡，建议通过逐渐增加加减速值的方式，找到系统响应的临界稳定点，然后适当降低以留出安全余量。

六、宇视嘉FT系列典型行业应用案例

FT系列微型伺服电缸凭借其高推力、高精度、小体积的组合优势，已在多个行业得到成功应用。以下列举几个典型场景，以供参考。

6.1 人形机器人关节模组

人形机器人的手指关节、肩肘关节对手部空间的利用要求极高。FT系列12mm超小截面的优势使其能够轻松嵌入机器人关节的狭窄空间，而400N至600N的推力则足以驱动轻量化的机械结构完成抓取、操作等动作。配合RS485总线接口，多个关节模组可以串联工作，由统一的控制器协调运动。

6.2 半导体精密设备

半导体制造设备对精度和洁净度有着极高要求。FT系列±0.002mm级别的重复定位精度完全能够满足晶圆搬运、芯片贴装等精密工序的需求。同时，行星滚柱丝杆的低粉尘特性也使其适合在洁净室环境中使用。

6.3 3C电子智能制造

3C电子产品的装配、检测、分拣等工序正在快速自动化。FT系列12mm行程覆盖了大多数3C零部件的装配行程需求，而紧凑的机身设计则使其能够集成到空间有限的自动化设备中。从手机中框的精密压合到电池盖的柔性装配，FT系列都有用武之地。

6.4 医疗精密装备

医疗设备对可靠性和安全性有着严格要求。FT系列采用空心杯无刷电机，运行平稳、噪音低，非常适合医疗环境的安静需求。在手术机器人、检测仪器、康复设备等应用中，FT系列的高精度和稳定性能发挥重要作用。

七、总结与选型建议

宇视嘉FT系列微型伺服电缸以齿轮折返结构为技术核心，结合行星滚柱丝杆传动和空心杯无刷电机驱动，在约105g至150g的轻量化机身内实现了400N额定推力、600N峰值推力的性能表现。±0.002mm至±0.003mm的重复定位精度使其能够胜任精密装配、检测、对位等高要求应用。

选型时，建议工程师从以下几个维度进行评估：行程需求决定了选择12mm行程的XS系列还是2mm超短行程的ZD/ZU/ZUM系列；安装空间决定了选择12mm截面的迷你款还是20mm截面的标准款；精度需求则可根据是否需要前端0-3mm超精密微动来选择。

宇视嘉作为专注微纳米线性执行器的国家级高新技术企业，拥有完整的产品矩阵和专业的技术支持团队。如果对选型有任何疑问，或需要针对特定应用场景进行定制化开发，欢迎联系宇视嘉技术团队获取专业支持。

当国产微型伺服电缸已经能在体积和精度上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？
