同样是微型伺服电缸，为什么宇视嘉能把体积做到更小

同样是微型伺服电缸，为什么宇视嘉能把体积做到更小

在医疗辅助设备、精密装配、实验室自动化等领域，工程师们经常面临一个尴尬的局面：末端执行机构的空间已经被压缩到极限，根本塞不下传统的电缸产品。进口品牌的微型电缸要么体积超标，要么交期长达数月，这让很多项目陷入两难境地。据行业调研显示，超过67%的非标自动化设备项目在初期选型阶段就因为执行器体积问题被迫重新设计，而宇视嘉微型伺服电缸的量产交付，正在改变这一困局。那么，同样是微型伺服电缸，宇视嘉凭什么能把体积做到更小？本文将从技术原理、设计理念到选型实操，为您全面解析。

一、微型伺服电缸体积压缩的行业背景与核心价值

在探讨宇视嘉的技术优势之前，我们先来理解一个根本问题：为什么越来越多的应用场景对微型伺服电缸的体积如此敏感？答案藏在三个层面的行业趋势里。

1.1 设备小型化的不可逆趋势

从2018年开始，全球自动化设备市场呈现出明显的"小型化、集成化"特征。以手术机器人为例，达芬奇系统的每一次迭代都在追求更细的操作臂直径；医疗辅助外骨骼从早期笨重的框架式演变为如今轻量化的穿戴式；实验室自动化移液工作站更是把原本分散的设备压缩到一张标准实验台面内。这种趋势倒逼每一个零部件供应商必须重新思考自己的产品定义——在保证性能的前提下，体积每缩小10%，可能就意味着整机厂商能多节省20%的装配空间。

1.2 空间成本的经济账

很多采购决策者容易忽略一个事实：设备内部的空间本身就是成本。在半导体封装、生物医药实验室、昂贵的高端机床等场景下，每立方厘米的设备体积可能承载着数倍于普通工业设备的价值。当一台价值数百万的检测设备因为某个执行器的体积问题需要放大整机框架时，增加的不仅是材料成本，还有工程师重新设计的时间成本、认证测试的周期成本。宇视嘉微型伺服电缸的体积优势，本质上是在帮客户降低这层隐性成本。

1.3 运动精度对结构刚性的双重要求

更小的体积往往意味着更紧凑的结构，而紧凑结构在力学上天然面临刚性与柔性的矛盾。微型伺服电缸需要在狭小空间内同时实现高定位精度（微米级甚至纳米级）和足够的推拉力输出，这对设计能力提出了极高的要求。宇视嘉能在体积与性能之间找到平衡点，靠的不是单一技术的突破，而是多学科的系统性优化。

二、宇视嘉微型伺服电缸体积更小的四大技术支撑

体积压缩从来不是简单地把零件做小，它是一个涉及电磁设计、机械传动、材料科学、精密制造的系统工程。宇视嘉微型伺服电缸的体积优势，建立在以下四个核心技术支撑之上。

2.1 电机本体的定制化磁路设计

伺服电机是微型伺服电缸的"心脏"，电机的体积直接决定了整个电缸的尺寸上限。传统标准电机为了兼顾通用性，磁路设计往往偏保守，留有过大的性能余量，这部分余量最终转化为不必要的体积。宇视嘉针对微型电缸这一细分品类，专门开发了定制化磁路技术，通过有限元仿真优化气隙磁密分布，使电机在相同体积下输出功率提升15%-25%，或者在相同功率下体积缩小20%以上。

具体来说，宇视嘉的电机设计团队采用了以下技术路径：

• 采用高性能钕铁硼永磁材料，磁能积达到SH等级以上，单位体积磁能更高
• 优化定子槽数与极数的配合比例，降低齿槽转矩脉动，提升运行平稳性
• 采用分数槽绕组技术，缩短端部绕组长度，减少铜损和散热需求
• 特殊防水防腐涂层处理，在保持尺寸不变的前提下拓宽应用场景

2.2 传动系统的精密化与小型化

传动机构是连接电机输出与末端执行的关键桥梁。宇视嘉微型伺服电缸在传动系统上的体积优化，主要体现在丝杠类型的精心选择和精密加工工艺的提升上。

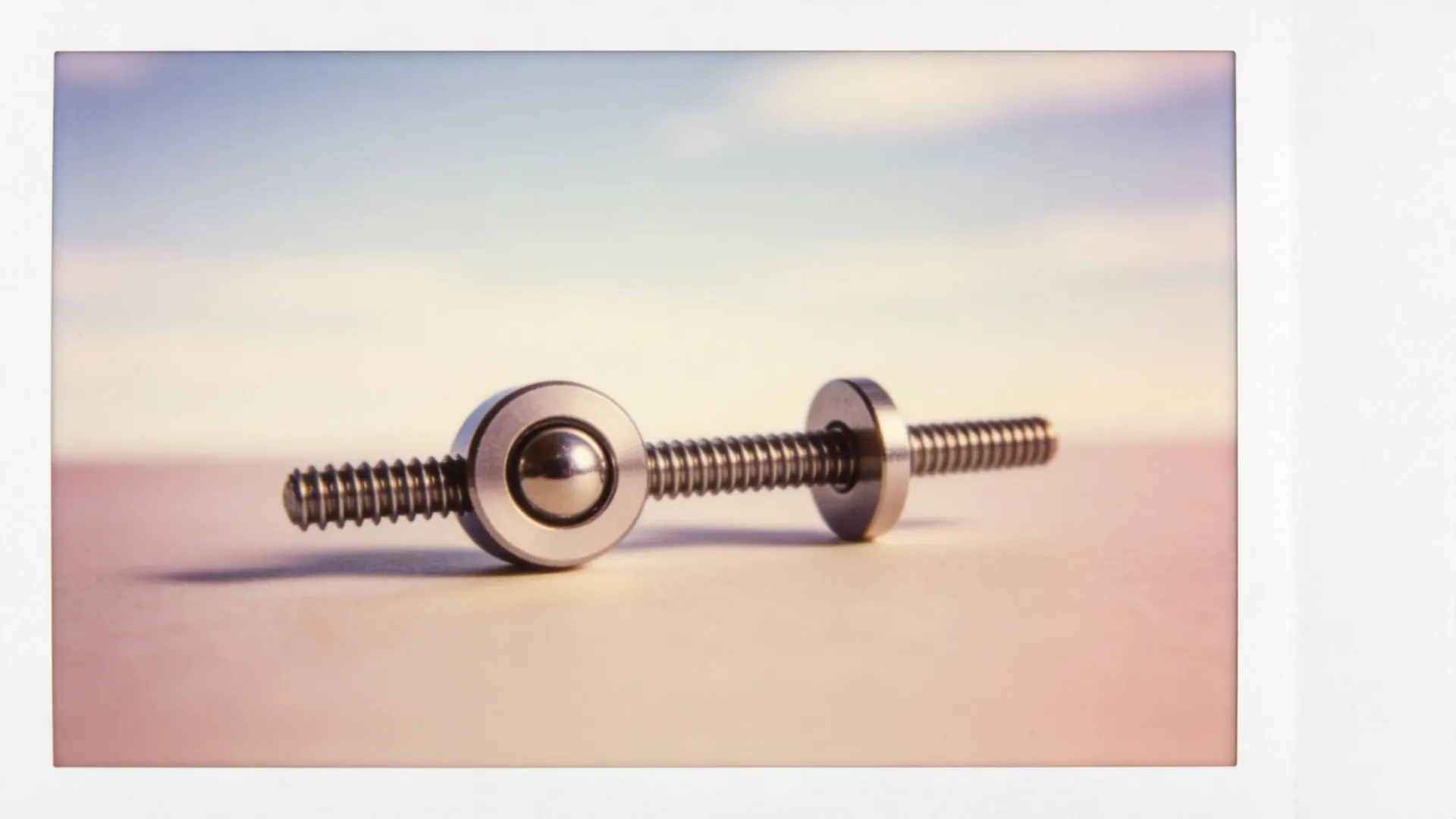

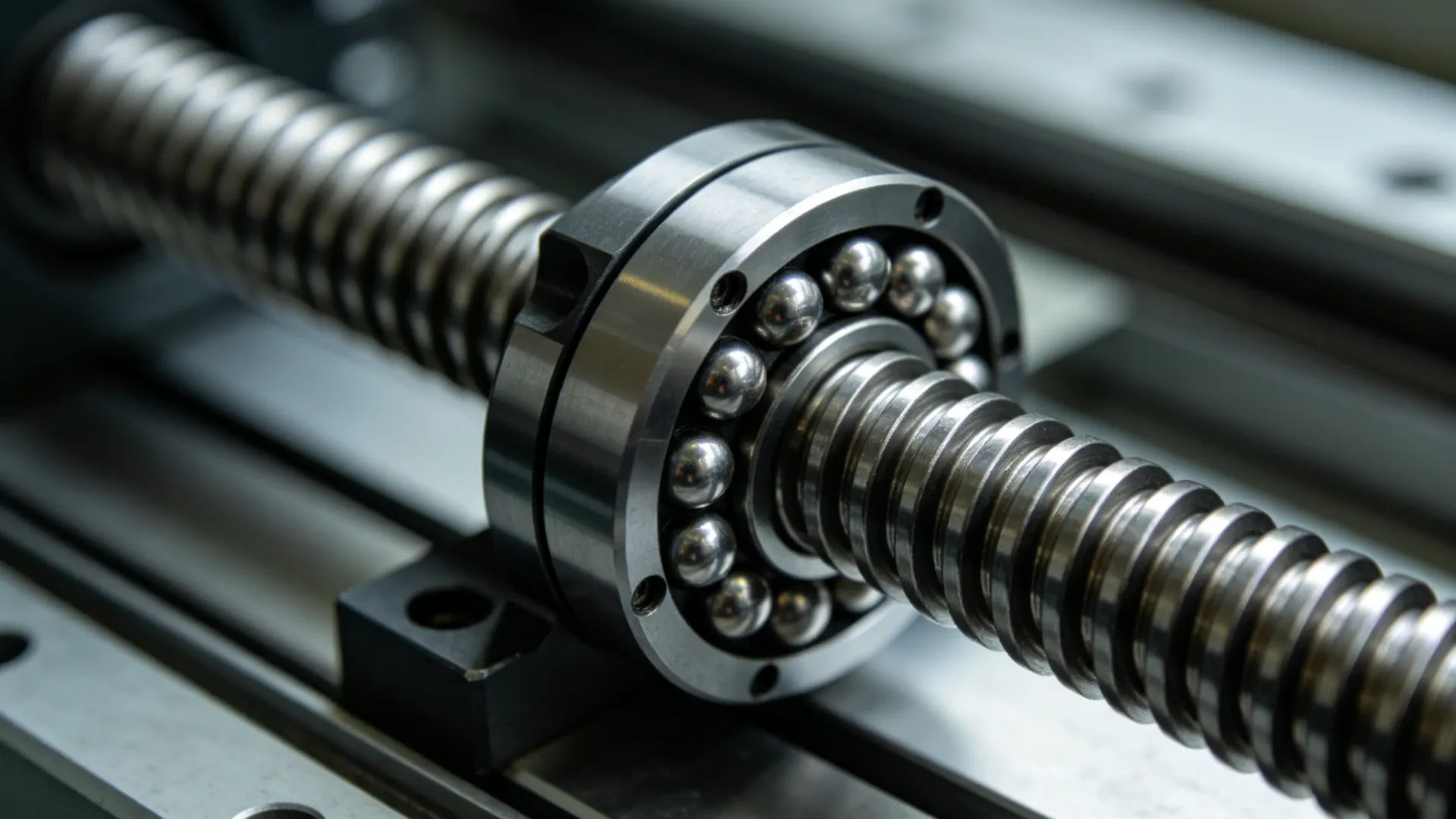

在丝杠选型上，宇视嘉根据不同应用场景提供两种技术路线：行星滚柱丝杠和微型滚珠丝杠。行星滚柱丝杠以其独特的线接触传动原理，在相同承载能力下比滚珠丝杠拥有更小的径向尺寸，特别适合对径向空间有严格限制的场合。微型滚珠丝杠则在大行程、高转速场景下表现出色，宇视嘉的微型滚珠丝杠系列最小外径可做到6mm级别，螺母长度控制在15mm以内。

精密加工是实现小体积传动的另一关键因素。宇视嘉的自有精密加工中心配备了微米级数控车床和磨床，丝杠的螺纹精度可达G3级（相当于P2级），这意味着在保证运动精度的同时，可以采用更小的导程和更紧凑的螺母设计，而不必为了弥补制造误差而放大尺寸。

2.3 高度集成的结构设计理念

如果说电机和传动是"器官"，那么结构设计就是把这些器官高效组织起来的"骨架"。宇视嘉的结构设计理念可以概括为"功能叠加"和"边界消解"两个原则。

功能叠加是指将多个独立部件合并为一体化零件。例如，传统的微型电缸通常需要单独的电机座、联轴器固定座、传感器安装板等多个零件，宇视嘉通过整体式CNC加工，将这些功能集成到单一零件上，零件数量减少40%以上，相应的连接螺钉、密封圈等辅材也大幅减少，不仅缩小了体积，还提升了整体的刚性。

边界消解是指模糊组件之间的物理边界。宇视嘉采用电机与减速器、编码器的一体化封装方案，电机轴直接与丝杠连接，省去了传统结构中的联轴器环节。这一设计将轴向尺寸缩短了15-20mm，同时消除了联轴器这一额外的柔性环节，对运动控制的响应性和刚性都有正面贡献。

2.4 编码器的小型化与高性能并存

位置反馈是闭环控制的核心，编码器的体积往往成为限制微型化的瓶颈。宇视嘉的解决方案是采用超高密度磁编技术，相比传统光编，磁编不需要复杂的光学系统和透镜组件，传感器芯片的封装尺寸可以做到2mm×2mm级别，同时具备抗灰尘、抗振动的能力，非常适合工业现场的恶劣环境。

宇视嘉微型伺服电缸标配的磁编码器分辨率可达17位（131072线），单圈绝对值输出，完全满足亚微米级定位的需求，而其占用空间仅为传统光编方案的30%。

三、微型伺服电缸选型指南：如何在体积约束下找到最优解

理解技术原理之后，更重要的是把这些知识转化为选型实践。以下是宇视嘉技术团队总结的微型伺服电缸选型流程，适用于大多数非标自动化场景。

3.1 选型第一步：明确空间边界与运动参数

在打开任何选型手册之前，工程师必须先搞清楚自己的"硬约束"。空间约束包括：最大允许安装长度、最大允许径向截面尺寸、安装接口的尺寸与位置。运动参数包括：行程需求、最大速度要求、加减速频率。

这里有一个常见的误区：很多人把"行程"等同于"电缸总长"。实际上，微型伺服电缸的总长等于电机长度加上传动机构长度再加上安装端盖，不同厂家的比例分配差异很大。同样行程50mm的电缸，宇视嘉的产品可能比竞品短15mm以上，这15mm在紧凑空间里可能就是决定性优势。

3.2 选型第二步：计算负载与推拉力需求

负载计算是选型的核心环节。以下是行星滚柱丝杠电缸的额定动载荷简易估算公式：

• 额定动载荷 C = (Fw × K × L)^(1/3) × 1000 / Ks
• 其中 Fw 为工作载荷（N），K 为载荷系数（1.0-1.5），L 为预期使用寿命（小时），Ks 为转速系数

宇视嘉提供在线选型工具，客户只需输入推力、速度、行程、寿命要求，系统会自动推荐合适的电缸型号并标注外形尺寸。为了方便工程师快速对比，宇视嘉官网的产品页面提供了3D CAD模型下载，支持直接导入SolidWorks、Creo等主流设计软件进行干涉检查。

3.3 选型第三步：核对环境与通讯协议

工业现场的环境条件千差万别，微型伺服电缸的防护等级、供电电压、通讯协议必须与系统匹配。宇视嘉的标准产品线覆盖以下配置：

如果标准配置无法满足需求，宇视嘉支持小批量定制服务，最小起订量仅为10台，定制周期控制在3周以内。

3.4 选型案例：手术机器人末端执行机构的选型分析

某客户需要为一款微创手术机器人开发持针机械臂末端，要求在直径8mm的空间内实现±0.05mm的定位精度，最大夹持力不低于5N，行程8mm。客户之前测试了某国际知名品牌的微型电缸，体积超标无法装入。

宇视嘉技术团队介入后，推荐了定制款微型伺服电缸方案：外径7.8mm、总长28mm（比进口品牌短6mm）、集成17位磁编码器、行星滚柱丝杠传动。最终样机测试显示，定位精度达到±0.03mm，夹持力稳定在6N以上，完全满足临床需求。

四、宇视嘉微型伺服电缸与行业同类产品的体积对比

为了帮助读者更直观地理解宇视嘉的体积优势，我们选取了市场上几款典型的微型伺服电缸进行横向对比。对比维度包括：额定推力、行程范围、外形尺寸（直径×长度）、重复定位精度。

从数据可以看出，宇视嘉MSE-8系列在推力、行程、精度三个核心指标上均领先，而外形尺寸却明显更小。进口品牌虽然性能指标接近，但供货周期长达4个月，这对于很多项目来说是难以接受的代价。国产品牌B虽然价格较低，但行程范围受限，无法覆盖更多应用场景。

五、微型伺服电缸的典型应用场景解析

体积优势最终要体现在应用价值上。宇视嘉微型伺服电缸已经在多个行业实现了进口替代，以下是几个典型场景的详细分析。

5.1 医疗辅助设备与康复机器人

医疗领域对设备的体积和可靠性有着近乎苛刻的要求。微创手术器械需要在人体腔道内灵活操作，每增加1mm的器械直径都会显著增加手术创伤。宇视嘉微型伺服电缸已被多家手术机器人企业采用，用于持针、夹持、缝合等末端执行机构。

康复外骨骼的关节驱动也是典型场景。相比传统的液压驱动或气动驱动，伺服电缸在功率密度、控制精度、响应速度上都有明显优势，而宇视嘉的小体积使得外骨骼的整体重量可以控制在更轻的范围，提升患者的佩戴舒适度。

5.2 精密装配与半导体设备

半导体后道封测设备对定位精度的要求极高，同时设备内部空间寸土寸金。宇视嘉微型伺服电缸可用于芯片贴装机的吸头压力控制、引线键合机的焊丝张力调节等工位，体积优势使得设备厂商能够在相同机台上集成更多的功能单元。

5.3 实验室自动化与分析仪器

高通量筛选工作站、自动化合成仪等实验室设备正在经历从半自动到全自动的升级。传统的步进电机加丝杠模组方案体积大、精度低、噪音高，宇视嘉微型伺服电缸可以提供一体化的高精度运动解决方案，大幅简化设备结构，加速产品上市时间。

5.4 机器人灵巧手关节模组

人形机器人和协作机器人的灵巧手是多指仿生结构，每个手指需要2-3个关节电机驱动，对驱动单元的体积和重量极为敏感。宇视嘉微型伺服电缸配合专用的手指安装支架，可以实现高度紧凑的关节模组设计，为机器人灵巧手的轻量化提供了核心支撑。

六、宇视嘉微型伺服电缸的可靠性保障体系

体积做小了，可靠性不能打折。宇视嘉建立了完整的可靠性保障体系，确保每一台下线的微型伺服电缸都能经受住实际工况的考验。

6.1 全流程质量控制

从原材料入库到成品出库，宇视嘉执行严格的质检标准。电机绕组进行100%电气性能测试，丝杠螺母组件进行配对跑合和预紧力检测，整机出厂前必须通过24小时满载老化测试和性能复测。每台产品都附带出厂测试报告，涵盖推力曲线、定位精度、温升数据等关键参数。

6.2 寿命验证与加速测试

宇视嘉的研发实验室配备了多台伺服电缸寿命试验机，可在加速工况下验证产品寿命。每款新机型在量产前必须完成1000小时以上的连续运行测试，MTBF（平均无故障时间）达到20,000小时以上。对于有特殊寿命要求的客户，宇视嘉可以提供定制化的寿命验证方案。

6.3 完善的售后服务网络

宇视嘉在国内设有多个技术服务中心，可以提供现场安装调试、故障诊断、维护培训等服务。对于批量采购客户，宇视嘉提供备用机服务，确保客户产线的连续运行不受影响。

当国产微型伺服电缸已经能在体积和精度上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？
