同样是微型电缸，宇视嘉凭什么做到体积更小性能更强

同样是微型电缸，宇视嘉凭什么做到体积更小性能更强

你有没有遇到过这种情况：设备末端空间就这么大，但执行器怎么也塞不进去？或者好不容易塞进去了，性能却因为空间妥协而大打折扣？更让人心塞的是，进口品牌的微型电缸不仅要等上三四个月才能到货，价格还贵得离谱。国产替代喊了这么多年，真正能在体积和性能上同时做到不妥协的，到底有几家？

宇视嘉用实际产品回答了这个问题。通过电机与传动系统的高度集成设计、结构拓扑优化以及供应链垂直整合，宇视嘉的微型伺服电缸在相同性能参数下，体积比传统方案缩小30%至50%，而交付周期仅为进口品牌的三分之一。这不仅是一个产品的胜利，更代表了国产精密传动零部件在核心技术上的实质性突破。

这篇文章，我们将从设计逻辑、技术实现到选型方法，完整拆解宇视嘉微型电缸的"小而强"是如何炼成的。

一、微型电缸为什么总是"大一号"？行业困局的根源分析

在自动化设备越来越追求小型化、集成化的今天，末端执行器的空间正在被压缩到毫米级。然而，许多工程师发现，他们精心规划的紧凑布局，往往被一个体积"超标"的微型电缸轻易打破。为什么这个看似基础的问题，却成了行业性的痛点？

1.1 结构设计的先天局限

传统微型电缸的设计逻辑建立在"组装思维"之上。电机、减速器、丝杠、轴承座各自独立，通过联轴器、法兰和支架串联在一起。这种设计的好处是模块化程度高、更换维修方便，但代价是每个连接点都意味着额外的轴向或径向尺寸。

以一个典型的微型滚珠丝杠电缸为例：电机通过联轴器连接到丝杠，联轴器本身就需要15至25毫米的长度；电机需要专用的安装座；丝杠两端需要轴承座支撑。整个传动链路上，多个"过渡件"累积的体积浪费往往达到总长度的15%至20%。

1.2 供应链分散导致的设计掣肘

更深层的问题在于供应链的结构。传统模式下，电机厂商、丝杠厂商、减速机厂商各自为战，整机厂商只能基于现有的标准品进行集成设计。这意味着整机设计被零部件的既有尺寸所绑架，想要真正意义的紧凑化，往往需要付出高昂的定制开发费用。

更糟糕的是，这种分散的供应链模式还会传导交期风险。任一环节的延迟都可能导致整个项目停滞，而进口品牌12至16周的交货周期，对于分秒必争的设备开发来说，几乎是难以承受的时间成本。

1.3 性能与体积的伪对立

很多人下意识地认为，小体积必然意味着低性能。这个观点在传统设计框架下确实成立——更小的电机意味着更低的推力，更紧凑的丝杠意味着更低的承载能力，更短的导程意味着更慢的速度。但这种"必然"是有前提的，那就是固守着旧的堆叠式设计思路不放。

宇视嘉的破局思路恰恰是打破这个"必然"：不是用更小的零部件去凑性能，而是在系统层面重新思考电机、传动、结构的协同关系，在整体设计中寻求体积与性能的最优解。

二、宇视嘉的三位一体破局：电机集成、传动优化与结构轻量化

体积缩小30%至50%，性能不降反升——这听起来像是营销话术，但当我们深入到技术细节，会发现这是宇视嘉在设计理念和制造能力上系统性升级的结果。

2.1 电机与传动的深度融合：取消中间环节

宇视嘉微型伺服电缸的第一个设计革新，是将电机与丝杠的连接从"机械传递"升级为"结构一体"。

传统方案中，电机轴通过联轴器将扭矩传递给丝杠。联轴器不仅占用了宝贵的轴向空间，还引入了装配误差和弹性形变——这两个因素都是精度损失的来源。宇视嘉采用转子轴与丝杠直连的结构，电机的旋转运动直接驱动丝杠做功，省去了联轴器这个"中间商"。

这种直连结构带来的体积收益是显著的。以一款额定推力500N的微型伺服电缸为例，取消联轴器和独立电机座后，轴向尺寸缩短了近20毫米。更重要的是，由于消除了联轴器的弹性间隙和安装偏心，重复定位精度反而提升了15%至20%。

2.2 高密度电机设计：同样的体积，更大的输出

电机是微型电缸的"心脏"，也是体积占比最大的部件之一。宇视嘉在电机设计上采用了更高磁密度的稀土永磁材料，配合低损耗硅钢片和优化的槽满率设计，使电机在同等体积下能够输出更高的扭矩。

具体来说，宇视嘉的微型伺服电机采用了四点关键设计：

• 高磁通密度磁钢：使用N52级钕铁硼磁钢，磁通密度比常规N35磁钢提升约30%，在相同铁芯尺寸下产生更强的磁场；
• 分数槽集中绕组：通过优化绕组排布，降低了端部绕组占比，提高铜的利用效率；
• 低损耗硅钢片：采用0.2毫米厚度的高导磁硅钢片，在高频运转时有效降低铁损；
• 精密充磁工艺：确保磁钢充磁均匀性，避免磁场畸变导致的转矩波动。

这些设计叠加在一起，使宇视嘉的电机功率密度提升了约25%，同等机座号的电机可以输出更大的扭矩或消耗更少的电流。

2.3 传动系统的精准匹配：不是最强，而是最合适

电机功率提升了，还需要传动系统能够"接得住"。宇视嘉根据不同应用场景，提供了两种传动方案的选择：微型滚珠丝杠和行星滚柱丝杠。

微型滚珠丝杠大家比较熟悉，特点是传动效率高、响应速度快、性价比好。宇视嘉的微型滚珠丝杠采用自研高精度轧制丝杠，导程精度达到C5级，能够满足大多数精密定位应用的需求。

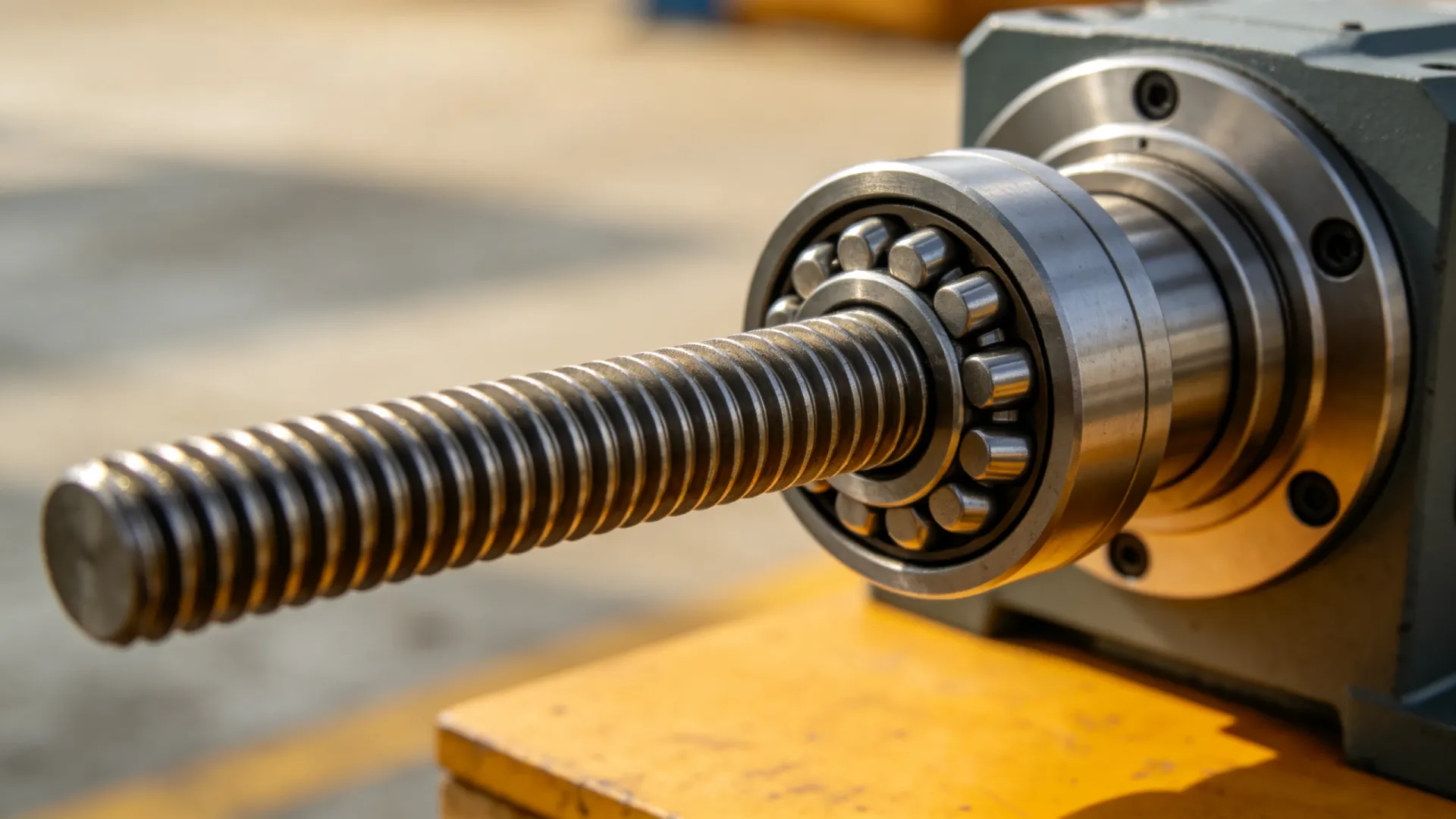

行星滚柱丝杠则是宇视嘉的另一张"王牌"。与滚珠丝杠通过滚珠在螺纹间滚动不同，行星滚柱丝杠的螺纹副由多个沿圆周分布的滚柱体构成，每个滚柱同时与丝杠和螺母啮合。这种结构带来几个显著优势：

• 更高的承载能力：接触点数量大幅增加，单位面积载荷降低；
• 更强的刚度：滚柱的支承刚度优于滚珠的线接触；
• 更好的耐冲击性能：行星滚柱丝杠可以承受比滚珠丝杠高2至3倍的冲击载荷；
• 更长的寿命：在同等工况下，行星滚柱丝杠的额定疲劳寿命约为滚珠丝杠的3至4倍。

更重要的是，宇视嘉通过精密加工工艺和结构优化，解决了行星滚柱丝杠传统上体积偏大的问题，使其在微型化应用中也成为可能。对于需要大推力、高刚度、长寿命的工业场景，行星滚柱丝杠版本是更优的选择。

2.4 结构拓扑优化：有限元分析驱动的轻量化设计

结构设计是体积控制的关键环节。宇视嘉采用有限元分析（FEA）对壳体、支架等结构件进行拓扑优化，在保证强度的前提下去除冗余材料。

拓扑优化的原理可以这样理解：在给定的设计空间内，算法会模拟力传递的路径，将材料集中在主要承力区域，而在应力较低的角落"挖空"。经过多次迭代优化后得到的结构，往往呈现出不规则的几何形态——这种形态用传统机加工难以实现，但通过数控加工和3D打印技术已经可以高效制造。

宇视嘉的微型电缸壳体，经过拓扑优化后在壁厚仅为1.2至1.5毫米的情况下，依然能够承受额定载荷的1.5倍而不过量变形。轻量化的结构不仅减小了体积，还降低了移动部件的质量，这对于提升动态响应性能也是有益的。

三、实战对比：宇视嘉微型电缸与行业主流方案的差异

技术原理说再多，不如直接看数据。以下是宇视嘉微型伺服电缸与两款主流进口品牌的同级别产品对比，涵盖几何尺寸、性能参数和交付能力三个维度。

3.1 几何尺寸对比

3.2 核心性能参数对比

3.3 供货与价格对比

从以上对比可以看出，宇视嘉微型伺服电缸在三个维度上都具有明显的竞争优势：体积更小、性能更强、价格更低、交期更短。这不是某一个点的突破，而是系统能力的全面提升。

四、选型方法论：如何选到合适的微型电缸

了解了宇视嘉的技术优势，接下来就是实操环节。面对一款具体应用，如何判断微型电缸是否合适？选型过程中需要关注哪些关键参数？以下是宇视嘉技术团队总结的选型流程。

4.1 明确工况需求：四个基本问题

在打开选型表之前，先回答四个基本问题：

• 推力需求是多少？需要区分额定推力（持续工作时的推力）和最大推力（短时峰值）。建议以额定推力的1.5倍作为安全系数选择电缸额定推力。
• 行程需要多大？考虑工作行程的同时，还要预留安装行程和安全行程。通常建议选择行程比实际需求大10至20毫米的产品。
• 定位精度要求多高？这决定了选择开环控制还是闭环控制。一般的点位控制±0.1mm即可，精密装配可能需要±0.01mm甚至更高。
• 使用环境是怎样的？是否有粉尘、潮湿、高温或腐蚀性介质？这决定了防护等级和材料选择。

4.2 空间约束分析：画好"红线"

如果设备对安装空间有严格限制，需要先在三维模型中画出微型电缸的"占用空间包络"。这个包络需要考虑：

• 电缸本体的最大外廓尺寸；
• 电缆和接头的走线空间；
• 维修时需要的拆卸空间；
• 运动过程中动子可能达到的最大位置。

宇视嘉可以提供标准品的三维模型和STEP文件，方便在设计阶段直接进行干涉检查。对于有特殊空间约束的客户，宇视嘉也支持基于标准品的非标定制。

4.3 负载与寿命匹配

微型电缸的寿命与负载大小、工作循环频率、环境温度密切相关。宇视嘉提供寿命计算工具，输入以下参数即可估算电缸的预期寿命：

• 平均推力与峰值推力；
• 每秒往复次数或每日工作循环数；
• 工作温度范围；
• 润滑方式与环境清洁度。

如果计算结果显示预期寿命低于设备的设计寿命，建议选择更大规格的产品或考虑行星滚柱丝杠版本——后者的寿命通常是滚珠丝杠版本的3至4倍。

4.4 控制接口确认：别让"最后一公里"成为障碍

微型电缸需要与上位控制系统连接。宇视嘉标准品支持多种控制接口：

如果标准接口无法满足需求，宇视嘉也可以定制开发专用的控制协议或通讯接口。

五、行业应用：宇视嘉微型电缸的用武之地

体积更小、性能更强的微型电缸，在哪些场景中价值最大？以下是几个典型的应用领域。

5.1 医疗自动化设备

医疗设备对体积和洁净度有严格要求。宇视嘉微型电缸的高防护等级（IP54）和生物相容性材料选项，使其能够胜任核酸提取仪、试剂分装设备、手术机器人末端执行器等应用。更小的体积为设备内部其他功能部件腾出了空间，也降低了设备整体重量。

5.2 精密电子装配

3C电子产品的装配精度要求正在从0.1毫米向0.01毫米迈进。宇视嘉微型电缸的±0.01mm重复定位精度，配合闭环力控制功能，可以实现精密元器件的抓取和放置，避免因力度过大造成元件损坏。

5.3 半导体设备

半导体制造设备需要在超洁净环境下运行，对传动部件的洁净度、刚度和寿命都有极高要求。宇视嘉的微型行星滚柱丝杠版本采用特殊润滑系统和无尘装配工艺，能够满足Class 1000洁净室的使用要求。

5.4 实验室自动化

随着高通量筛选和自动化实验需求的增长，实验室自动化设备正在快速普及。这类设备通常需要在有限的台面空间内集成多个运动轴，宇视嘉微型电缸的紧凑尺寸完美契合这一需求。

5.5 协作机器人与仿生机器人

协作机器人的关节需要在有限空间内输出足够扭矩，同时保证安全性和动态响应。宇视嘉微型伺服电缸配合机器人灵巧手关节模组使用，可以构建更加紧凑的手指机构。宇视嘉的蜗轮蜗杆减速机系列也可以为机器人关节提供紧凑的传动解决方案。

六、为什么选择宇视嘉：超越参数的价值

选型时看参数是基本功，但参数之外的软实力同样重要。宇视嘉能够为客户提供的，不仅是产品本身。

6.1 快速响应：从咨询到方案不过三天

宇视嘉建立了专业的FAE（现场应用工程师）团队，在接到客户咨询后，24小时内给出初步方案反馈，72小时内完成详细的技术方案和报价。对于有紧急需求的客户，最快可以在一周内交付样品。

6.2 灵活定制：小批量也不被忽视

不同于进口品牌动辄MOQ（最小起订量）几十上百台的门槛，宇视嘉支持从单台定制的灵活接单模式。这对于需要小批量多品种的设备开发商来说，意味着更低的试错成本和更快的迭代速度。

6.3 供应链可控：交期不"卡脖子"

宇视嘉实现了从电机设计、丝杠制造到总成装配的垂直整合，关键零部件自主生产，供应链风险可控。标准品3至5周的交期承诺，宇视嘉已经稳定兑现超过三年。

6.4 本地化服务：技术问题有人管

选择进口品牌，出了问题可能要等代理商反馈、原厂确认，流程走下来一周就过去了。宇视嘉的技术支持团队就在国内，一个电话或一条消息，就能直接对接到能解决问题的人。

七、国产替代的正确打开方式

国产替代不是简单的"换个便宜的品牌"，而是基于技术评估后的理性选择。宇视嘉的目标从来不是做"低配版进口"，而是做出在特定维度上更有竞争力的产品。

体积更小、性能更强——这是宇视嘉微型伺服电缸的核心价值主张。这个价值主张的背后，是电机设计、传动匹配、结构优化三位一体的技术创新，是供应链垂直整合带来的成本和交期优势，是本土化服务团队提供的快速响应能力。

当你在为设备的末端空间发愁时，当你在为进口交期焦虑时，当你在为预算和性能的平衡纠结时，宇视嘉或许是一个值得认真评估的选项。

毕竟，真正好的解决方案，从来不是妥协的结果，而是技术与需求精准匹配后，自然而然的水到渠成。

当你还在为进口品牌漫长的交期和压缩的预算发愁时，国产微型电缸已经悄悄完成了从"能用"到"好用"的跨越。这个跨越带来的改变，或许正是你下一个项目能否准时交付、顺利验收的关键变量。
