国产灵巧手关节模组集成方案：如何实现进口替代与性能跃迁

某人形机器人研发团队的机械负责人拿到一份来自海外供应商的报价单时，沉默了整整三分钟。不是因为价格高得离谱，而是交期——26周的交付周期，几乎等同于一款机器人从立项到整机下线的全部时间。这一刻他意识到：灵巧手关节模组的国产化，已经不是选择题，而是生死题。

一、灵巧手关节模组为什么必须国产化

人形机器人的灵巧手，不是简单的"五根手指+舵机"组合。它需要在极其有限的空间内实现多自由度运动，同时满足高精度力控、快速响应和长时间稳定运行三大核心指标。每一个手指关节的模组，都是一套精密的传动系统。

1. 空间约束是首要难题

以典型的多指灵巧手为例，单个手指的径向空间往往被限制在12-16毫米以内。这意味着集成在手指内部的关节模组必须在体积上"螺蛳壳里做道场"，同时还要输出足够的扭矩和行程。进口方案动辄20毫米以上的模组直径，让很多设计团队不得不妥协于更粗壮的手指结构，严重影响整体拟人化程度。

2. 力控精度决定应用边界

灵巧手的终极目标是像人手一样精细操作——捏起一枚鸡蛋不碎，拿起精密仪器不滑。这要求关节模组具备0.01Nm级别的力矩分辨率，以及毫秒级的响应速度。传统舵机方案在力控精度上的天花板，已经成为制约灵巧手向医疗手术、精密装配等领域拓展的关键瓶颈。

二、宇视嘉灵巧手关节模组集成方案的核心构成

说起灵巧手的核心传动件，很多人第一反应是各种减速机。但真正做过整机集成的工程师知道，选型失误的代价往往不在减速机本身，而在于整个传动链路的设计脱节。宇视嘉的方案思路是把这个问题倒过来解决——先看关节模组的整体需求，再反推每一个传动件的选型逻辑。

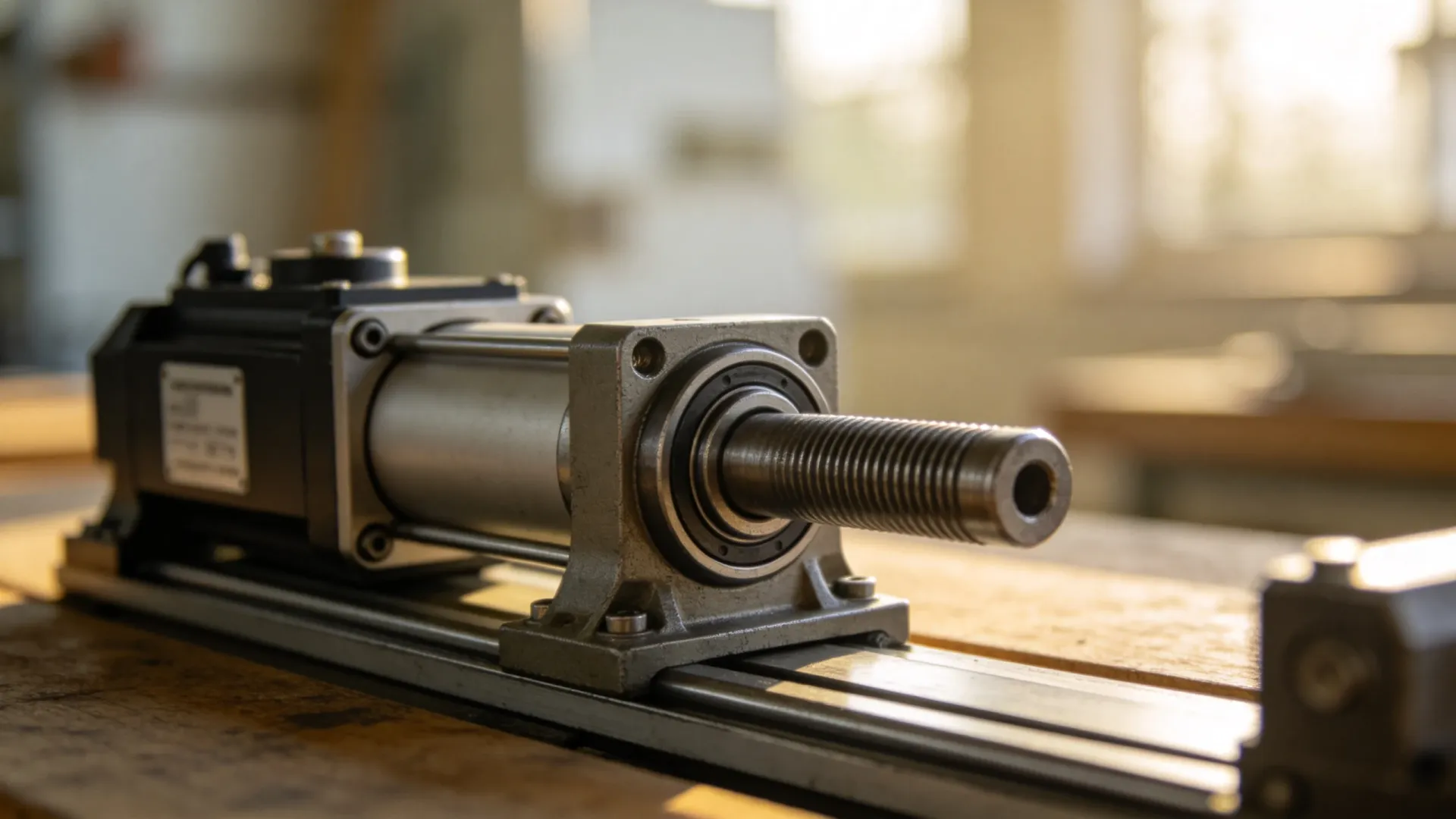

2.1 微型伺服电缸：小体积里的大力矩

灵巧手的指尖关节和近指关节需要同时满足体积紧凑和输出力矩充足两个看似矛盾的需求。宇视嘉微型伺服电缸在这一场景中展现了明显优势：

• 外径可做到16mm级别，适配大多数灵巧手手指的径向空间限制
• 采用低齿隙行星减速方案，传动回差控制在1弧分以内
• 内置高精度编码器，实现闭环力控
• 标准品交期控制在4-6周，大幅缩短整机研发周期

有客户实测过，在同等体积约束下，宇视嘉微型伺服电缸的持续输出扭矩比某日系品牌高出约15%，而峰值扭矩响应时间缩短了将近20%。

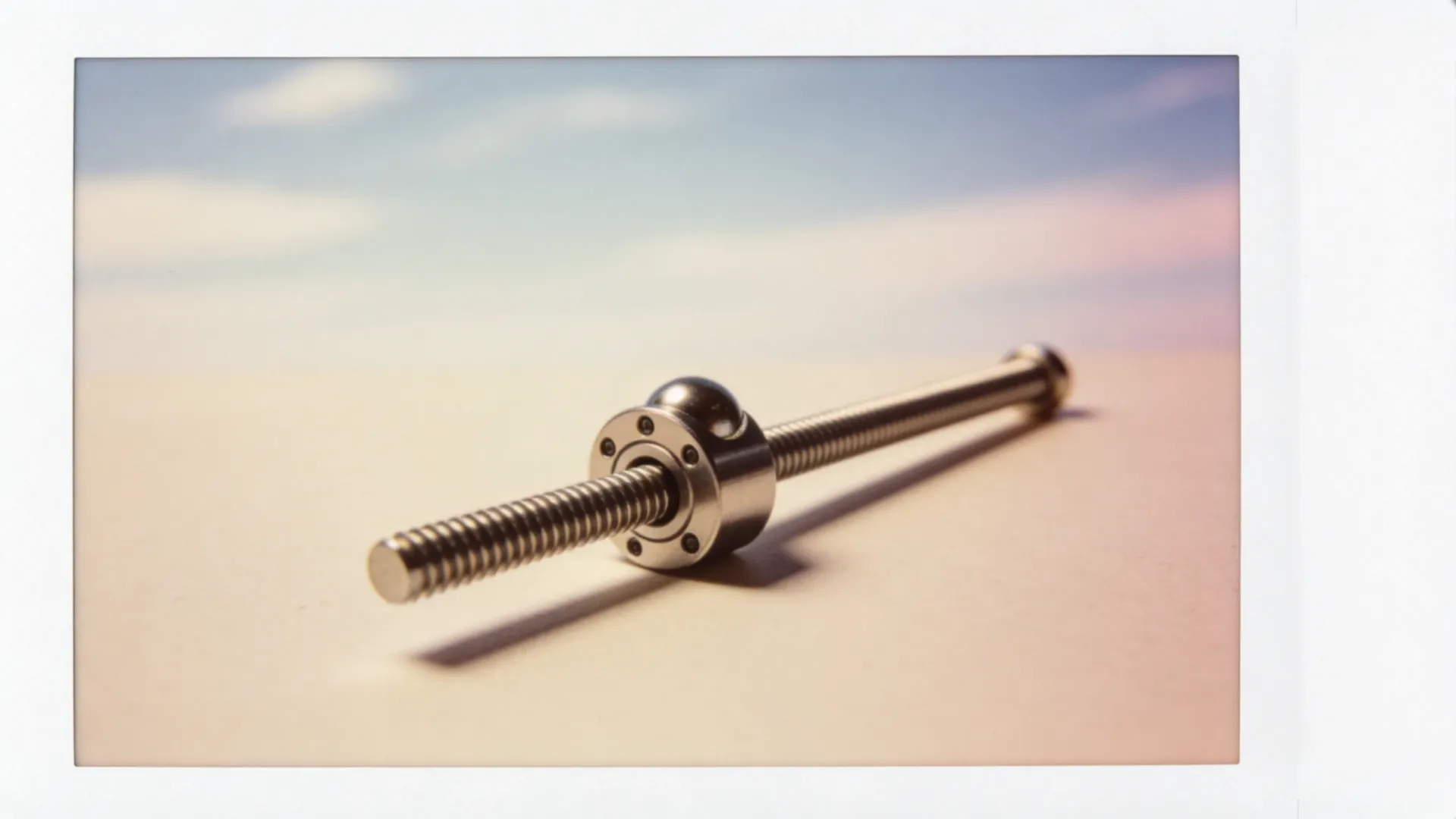

2.2 行星滚柱丝杠：重负载关节的传动主力

对于灵巧手的大拇指关节或需要较大推力的操作机构，行星滚柱丝杠是比滚珠丝杠更优的选择。原理很简单：滚柱与丝杠的接触是线接触而非点接触，承载面积大了好几个数量级。这带来的直接好处是：

• 额定动载荷提升3-5倍（相比同规格滚珠丝杠）
• 抗冲击能力显著增强，适应灵巧手可能遭遇的各种意外碰撞
• 螺纹接触面更大，磨损更均匀，寿命可靠性更高

宇视嘉的微型行星滚柱丝杠系列特别针对灵巧手场景优化了轴向尺寸，配合专用的法兰和密封结构，可以直接嵌入灵巧手的指节外壳内，省去大量的非标连接件设计。

2.3 蜗轮蜗杆减速机：自锁功能的巧用

灵巧手的部分关节（比如大拇指的对掌关节）需要具备断电自锁能力，以防止在待机或意外断电时手指姿态失控。蜗轮蜗杆减速机的单向自锁特性在这里找到了用武之地。

不过需要提醒的是，蜗轮蜗杆用在灵巧手里有个常见误区：很多人觉得只要用了蜗轮蜗杆就万事大吉。其实自锁性能与蜗杆导程角直接相关，导程角小于3°时才有可靠的自锁效果。宇视嘉的微型蜗轮蜗杆减速机系列专门筛选了合适的导程角参数，同时采用青铜蜗轮材质优化耐磨性，避免了普通塑料蜗轮在高频使用下的快速磨损问题。

三、灵巧手关节模组集成的三个关键决策点

光有好的零部件还不够。灵巧手关节模组的集成质量，往往取决于设计阶段对几个关键问题的判断。这些决策点，是宇视嘉与大量机器人整机厂商合作过程中沉淀下来的实战经验。

决策点一：位置传感器还是力矩传感器

力控灵巧手的主流方案有两种路线：电流环力控和力矩传感器直接测量。前者成本低、结构简单，但精度受电机参数一致性影响；后者精度高、响应快，但增加了传感器成本和集成复杂度。

宇视嘉的建议是：对于精度要求极高的高端场景（如医疗手术机器人），优先考虑力矩传感器方案；对于工业级应用或成本敏感项目，电流环力控配合宇视嘉的高精度编码器伺服电缸，已经能够满足大多数操作需求。

决策点二：并联驱动还是串联驱动

多指灵巧手的关节驱动布局有两种基本形式。并联驱动指的是一个电机通过腱绳传动控制多个关节，结构紧凑但控制复杂；串联驱动则是每个关节独立电机控制，控制简单但体积重量增加。

宇视嘉在实践中观察到，越来越多的整机厂商开始回归串联驱动方案。原因很现实：并联驱动的腱绳张力控制是一个系统工程问题，需要大量的调试时间积累。而随着微型伺服电缸的体积持续缩小，串联方案的空间代价已经越来越可以接受。

决策点三：模组化采购还是定制化开发

这是很多客户在项目初期会纠结的问题。模组化采购周期短、风险低，但可能存在适配性妥协；定制化开发贴合度高，但交期长、开发费用高。

宇视嘉的做法是提供一个阶梯式的合作模式：先用标准品验证整机概念，在验证通过后再针对特定关节进行定制化优化。这种"先跑通、后打磨"的策略，帮助多家客户在6个月内完成了从概念机到小批量样机的全过程，而完全定制化的路径往往需要12个月以上。

四、集成效果验证：从实验室到量产的距离

很多团队在实验室环境下能够实现灵巧手的稳定演示，但一到量产阶段就问题百出。这是因为量产阶段要面对的是零部件一致性问题、长期疲劳测试和成本控制三重挑战。

宇视嘉为此建立了一套针对灵巧手客户的服务流程：

这套流程的价值在于，把集成过程中的风险尽早暴露、尽早解决，而不是等到整机测试阶段才发现关节模组的根本性问题。

五、一句话总结：国产灵巧手关节模组的破局逻辑

回到开头那个场景。26周的进口交期，换来的是对整机研发节奏的完全失控。而宇视嘉能提供的，是4-6周的稳定交期、同等的传动性能，以及本地化响应速度——这三点加在一起，才是国产替代真正的价值所在。

灵巧手关节模组的集成，不是简单的零部件选型累加，而是一个需要传动方案、空间布局、控制策略协同考虑的系统工程。宇视嘉的定位，不是卖单一产品的供应商，而是陪伴机器人整机厂商从概念走到量产的传动技术合作伙伴。

精密传动这件事，从来不是靠"参数表"就能判断高下的。让每一个关节模组在实际工况中稳定运行，让每一次力控响应都能精准复现，这才是评价方案好坏的真标准。
