宇视嘉微型伺服电缸选型手册免费领取通道开启：一份让工程师少走弯路的实战指南
在工业自动化领域，有一个让无数机械工程师头疼的经典困境：设备末端空间寸土寸金，执行器既要小巧紧凑，又得拿出微米级精度；既要承受百牛级推力，还得确保响应速度不掉链子。当进口品牌交期一拖就是大几个月，项目节点眼看就要泡汤，国产替代又不知道哪家的参数是虚标、哪家的品质能信得过。
这种选型焦虑，在精密传动零部件领域尤为普遍。尤其是微型伺服电缸——这个集电机、丝杠、编码器、驱动器于一体的精密执行单元，一旦选型失误，轻则设备调试周期拉长三五个月，重则整个项目推倒重来。
正是看到了行业这一痛点，宇视嘉正式开启微型伺服电缸选型手册的免费领取通道。这份手册汇集了宇视嘉旗下覆盖LT、FT、FTW、灵驱DR四大系列的15款微型伺服电缸完整参数，从选型逻辑、参数解读到实战案例，逐一拆解。手握这份手册，至少在选型这件事上，你可以少走三年弯路。
一、微型伺服电缸选型为什么这么难？三个坑你至少踩过一个
在宇视嘉技术团队与上千家客户的对接过程中，我们发现工程人员在选型阶段最容易踩的坑，归纳起来无非三类：参数看不懂、数据对不上、货期等不起。
1.1 参数表上的数字密密麻麻，到底该看哪一列？
打开任何一家微型伺服电缸厂商的参数表，你都会看到行程、推力、精度、速度、功率、电压、通讯协议等一长串指标。很多工程师的选型逻辑是"先看推力够不够"，结果买回来发现推力达标了，但末端定位精度只有±0.1mm，设备要求±0.01mm，直接傻眼。
微型伺服电缸的选型，本质上是一个多约束条件下的综合权衡。你需要同时满足空间尺寸、推力需求、行程范围、定位精度、响应速度、通讯协议等十余项约束，任何一项的妥协都可能导致整机的性能瓶颈。
1.2 国产参数标得漂亮，实际用起来却是两码事
这是另一个高频踩坑点。部分国内厂商的参数表看起来很漂亮——±0.001mm精度、1000N推力、12mm行程，但实际交付的产品一致性差、寿命不达标、发热严重。这不是因为国产做不好，而是因为不同厂家对"额定值""峰值""典型值"的定义标准不一致，有的用极限参数吸引眼球，有的则习惯性保守标注。
宇视嘉在参数标注上采用ISO国际标准的测试条件，所有精度数据均在额定的温度、负载、安装条件下实测得出，不玩文字游戏。
1.3 交期一拖再拖，项目节点说没就没
进口品牌的微型伺服电缸，交期普遍在12周以上，遇上供应链波动甚至可能延到半年。国产交期虽然普遍更短，但不同厂商的产能储备差异巨大——有的接单后才开始备料，有的则具备一定的库存周转能力。
宇视嘉目前年出货量已达100000+台，在国内多个城市设有分部与仓储，常规型号的交期相比进口品牌有显著优势。具体交期视型号和批量而定，建议直接联系宇视嘉技术团队确认。
二、微型伺服电缸选型核心逻辑：一张图讲清楚四个决策维度
宇视嘉技术团队在长期实践中，总结出一套"空间—推力—精度—行程"四维选型法。这四个维度相互制约、相互影响，构成了微型伺服电缸选型的基本框架。
2.1 维度一：安装空间决定结构形式
空间约束是选型时的第一道关卡。你需要先确认设备内部的安装空间：高度受限但宽度充裕，还是宽度受限但高度有冗余？这直接决定了选同轴直驱型还是折返型。

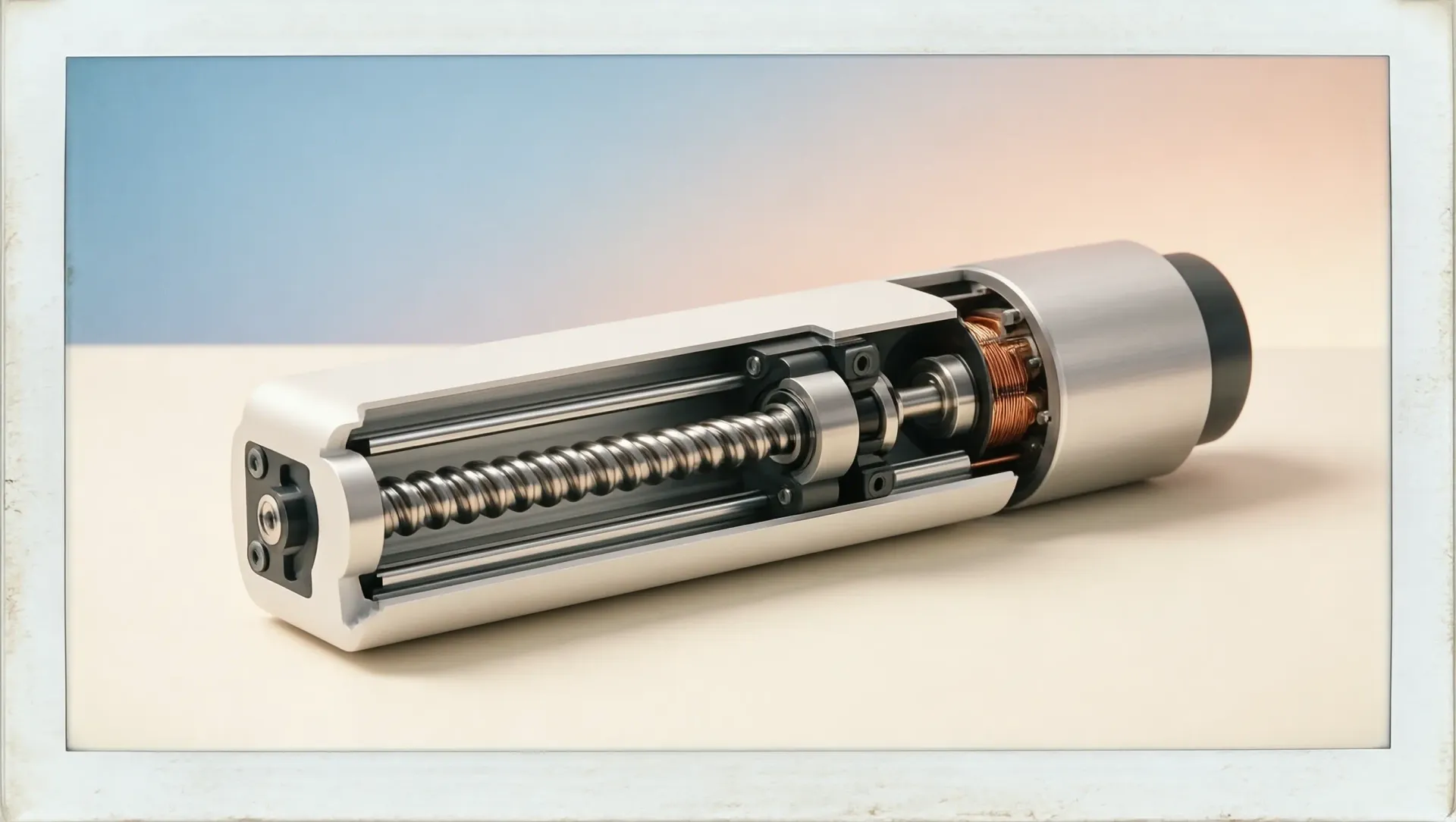

同轴直驱型（如宇视嘉LT系列）的特点是电机和丝杠组件的旋转中心在一条直线上，整体外形细长，截面尺寸较小，适合空间狭长、安装深度有限的场景。
折返型（如宇视嘉FT系列、FTW系列）则通过齿轮传动实现电机与输出轴的折返布局，高度较矮但截面尺寸更大，适合高度受限但平面空间充裕的安装场景。
2.2 维度二：推力需求决定规格档位
推力是微型伺服电缸最核心的性能指标。宇视嘉全系列产品的最大推力覆盖30N到1000N区间，其中灵驱DR系列针对微力场景（30N~300N），FT/FTW系列则面向中大推力场景（400N~1000N）。
选推力时要注意区分"额定推力"和"最大推力"两个概念。额定推力是可持续输出的推力上限，最大推力则是短时峰值。选型时应以额定推力为主要参考，留足安全余量。
2.3 维度三：精度要求决定丝杠类型
传动精度是区分微型伺服电缸档次的关键指标。宇视嘉产品采用两种主流丝杠形式：行星滚柱丝杠和T型丝杠。
行星滚柱丝杠的精度更高、刚性更强、寿命更长，是实现微米级乃至亚微米级定位的首选。T型丝杠则胜在成本优势和静音特性，适配对精度要求相对宽松但追求性价比的场景。
宇视嘉FT/FTW系列的重复定位精度可达±0.002mm，属于业内领先水平；灵驱DR系列则为±0.03mm~±0.05mm区间，侧重力控反馈与柔性交互。
2.4 维度四：行程长度决定功能边界
行程是微型伺服电缸的行程范围，直接决定了它能完成什么样的动作任务。宇视嘉产品的行程覆盖2mm到12mm区间，其中2mm属于超短行程（精密对位、微调场景），12mm属于较长行程（装配、检测、搬运场景）。
选行程时有一个基本原则：够用即可，不要刻意追求大行程。行程越大，整机长度越长，安装空间要求越高，而且精度控制难度也会上升。
三、宇视嘉四大系列微型伺服电缸参数全景图
宇视嘉目前量产的微型伺服电缸共四大系列、15款型号，完整覆盖从微力轻载到中大推力的应用场景。以下是各系列的定位与核心参数对照。
3.1 LT系列：同轴直驱，细长紧凑
LT系列采用电机丝杠同轴布局，整体外形细长，截面尺寸小巧，是空间受限场景的首选方案。该系列目前仅一款型号：SAG-LT-120202400S，行程2mm，重复定位精度±0.002mm，最大推力600N，重量约180g，适配T块宽度T>12mm。
LT系列的典型应用场景包括：精密光学对位、半导体设备微调、医疗器械定位、3C电子精密装配等。
3.2 FT系列：齿轮折返，矮身大推
FT系列通过齿轮传动实现折返布局，电机与输出轴不在同一直线上，整体高度较矮但截面尺寸更大。该系列共五款型号，行程覆盖2mm和12mm两档，推力均为400N额定/600N最大，精度覆盖±0.002mm和±0.003mm两档。
FT系列的核心优势在于：折返结构释放了轴向空间，使得整机高度大幅降低；同时行星滚柱丝杠的加持确保了传动精度与刚性。
- SAG-FT-121202400XS：行程12mm，精度±0.003mm，约110g
- SAG-FT-201202400XS：行程12mm，精度±0.002mm，约150g
- SAG-FT-200202400ZD：行程2mm，精度±0.002mm，约105g，适配T>36mm模头下层控制
- SAG-FT-200202400ZU：行程2mm，精度±0.002mm，约120g，适配T>20mm
- SAG-FT-200202400ZUM：行程2mm，精度±0.002mm，约130g
3.3 FTW系列：集线板出线，安装便捷
FTW系列的传动结构与FT系列一致，区别在于出线形式采用集线板直插设计，安装底板配有4pin公针，可直接接入集线板母座完成通讯，告别繁杂的航空线布线。该系列共四款型号，行程覆盖2mm、3mm、12mm，推力覆盖200N到1000N区间。
- SAG-FTW-121202400XS：行程12mm，额定推力200N，最大400N，精度±0.002mm，约110g
- SAG-FTW-200202400C：行程2mm，额定推力400N，最大600N，精度±0.002mm，约150g
- SAG-FTW-201202400XS：行程12mm，额定推力400N，最大600N，精度±0.002mm，约150g
- SAG-FTW-240302800M：行程3mm，额定推力800N，最大1000N，精度±0.002mm，约230g，CAN通讯
3.4 灵驱DR系列：力控反馈，柔性交互
灵驱DR系列是宇视嘉面向人形机器人、协作机器人、仿生设备等场景打造的精密执行单元，分为折返款（DRF）和同轴直驱款（DRT）两个子系列。该系列搭配行星减速箱，可选配内置压力传感器，实现精准力控反馈。
DR系列的典型特征是：推力相对较小（30N~300N），但力控精度高、响应柔顺、适配性广，是仿生灵巧手关节模组的核心组件。
- SAG-DRF0813-20-20-10：折返款，行程10mm，最大推力30N，精度±0.05mm，无压力传感器
- SAG-DRF0813-100-20-10-F：折返款，行程10mm，最大推力150N，精度±0.05mm，可选压力传感器
- SAG-DRT1218-30-20-10：同轴款，行程10mm，最大推力40N，精度±0.05mm，无压力传感器
- SAG-DRT1224-150-20-10-F：同轴款，行程10mm，最大推力225N，精度±0.05mm，可选压力传感器
- SAG-DRF1013-200-7-10-F：折返款，行程10mm，最大推力300N，精度±0.03mm，可选压力传感器
四、选型实战：从五个真实场景看怎么选对型号
参数表看懂了、系列定位清楚了，但真到了自己的项目上，还是不知道选哪款？以下五个实战场景，对照自己的应用看看。
4.1 场景一：半导体固晶机精密对位
某半导体设备客户需要在固晶机上实现芯片与焊盘的精密对位，对位精度要求±0.002mm，行程仅需1.5mm~2mm，推力需求约300N，空间极其紧凑。
推荐选型：SAG-LT-120202400S。理由：LT系列同轴直驱结构最适配狭长空间；2mm行程满足对位需求；±0.002mm精度完全覆盖精度要求；600N最大推力提供充足余量。
4.2 场景二：协作机器人末端夹爪
某协作机器人厂商需要为7轴灵巧手选配关节模组，要求响应柔顺、力控精准、最大推力200N左右，可选配压力传感器实现抓取力反馈。
推荐选型：SAG-DRT1224-150-20-10-F或SAG-DRF1013-200-7-10-F。理由：DR系列专为柔性力控场景设计，可选压力传感器实现闭环力控；行星减速箱加持下响应柔顺；200N~300N推力覆盖轻载抓取需求。
4.3 场景三：3C电子精密压合
某3C电子集成商需要为手机中框压合工站选配执行器，要求行程3mm、推力800N以上、重复定位精度±0.002mm、设备高度控制在40mm以内。
推荐选型：SAG-FTW-240302800M。理由：FTW折返结构高度较矮；3mm行程、800N额定推力、1000N峰值推力完全覆盖需求；±0.002mm精度满足精密压合；CAN通讯适配主流控制器。
4.4 场景四：新能源电池检测工装
某新能源设备商需要为电池模组检测工装选配微行程执行器，要求行程12mm、精度±0.003mm以内、推力400N、机身宽度控制在15mm以内。
推荐选型：SAG-FT-121202400XS。理由：FT系列折返结构高度较低；12mm行程适配检测行程；±0.003mm精度满足要求；12mm截面宽度适配窄空间；约110g轻量化设计降低惯性负载。
4.5 场景五：摄像头模组AA调焦
某光学设备商需要在摄像头模组AA（主动对准）工位实现镜头的微调定位，要求行程2mm以内、精度±0.002mm、推力200N~400N、设备体积最小化。
推荐选型：SAG-FT-200202400ZU或SAG-FTW-200202400C。理由：2mm超短行程完美匹配微调需求；±0.002mm精度满足AA级对准要求；400N~600N推力覆盖镜头调焦的负载范围；20mm紧凑截面适配工装夹具的狭小空间。
五、手把手教你用选型手册：从下载到出图只要三步
宇视嘉微型伺服电缸选型手册汇集了全系15款产品的完整参数、尺寸图纸、通讯协议说明、典型应用案例。无论你是正在做方案评估，还是已经进入详细设计阶段，这份手册都能帮你快速锁定目标型号，避免无效沟通。
5.1 第一步：对标自己的应用约束
打开手册后，先翻到参数速查表，对照自己的应用需求勾选约束项：安装空间（高度/宽度/深度）、推力范围（额定/峰值）、行程范围、精度等级、通讯协议。这四个约束项能帮你快速过滤掉大部分不匹配的型号。
5.2 第二步：锁定候选型号，核对细节参数
候选型号锁定后，逐一点开对应章节，仔细核对技术参数的测试条件、出线方式、适配T块宽度等细节信息。这些细节往往是决定能不能顺利装进去、通讯能不能打通的关键。
5.3 第三步：联系宇视嘉技术团队确认交期与样品
型号初步确认后，建议直接联系宇视嘉技术团队（热线：400-992-8809，邮箱：sale@isagai.com），确认该型号的库存情况、交期周期、是否支持样品测试。宇视嘉华南、华东均设有分部，可就近响应。
六、选型手册里还有哪些宝藏内容？
除了完整的产品参数，宇视嘉选型手册还包含以下几个高价值章节，值得工程师们重点关注。
6.1 通讯协议与控制方案
手册详细说明了RS485和CAN两种通讯接口的接线定义、协议格式、寄存器映射，支持客户快速接入现有控制系统。宇视嘉全系产品均支持Modbus RTU协议，兼容主流PLC和运动控制器。
6.2 典型应用场景深度拆解
手册收录了半导体、光学、3C电子、新能源、医疗设备等十余个行业的典型应用案例，每个案例均包含：工况描述、选型依据、调试要点、现场反馈。为工程师提供"拿来即用"的参考模板。
6.3 选型避坑指南与常见问题
手册专门整理了二十余条选型与使用中的常见误区，包括：行程选大不选小、推力留足50%余量、精度与刚性要匹配、安装面的平面度要求等。这些经验来自宇视嘉技术团队服务数百家客户的实战积累。
七、免费领取通道现已开启，三种方式任选
宇视嘉微型伺服电缸选型手册现已正式开放免费领取，无论你是终端用户、设备厂商还是渠道合作伙伴，均可根据需要选择以下任一方式获取：
- 方式一：热线直领——拨打宇视嘉全国服务热线400-992-8809，转人工客服，说明您的应用行业与选型需求，客服将为您安排手册发送与技术支持对接。
- 方式二：邮箱申请——发送邮件至sale@isagai.com，邮件主题注明"申请微型伺服电缸选型手册"，正文附上公司名称、联系人、联系电话、应用场景描述，宇视嘉技术团队将在1个工作日内回复。
- 方式三：在线咨询——访问宇视嘉官网或关注官方公众号，通过在线客服入口提交领取申请，填写简要信息后即可获取手册电子版下载链接。
手册为电子版PDF格式，支持电脑端与移动端阅读，同时提供纸质版限量申领服务。如需进一步的技术交流或样品测试支持，欢迎在领取手册时一并提出，宇视嘉技术团队将根据您的需求安排对应的应用工程师对接。
八、结语：选型这件事，找对工具比埋头试错更重要
工业自动化领域的选型工作，从来都不是"买最贵的"或"选参数最高的"，而是找到那个最匹配自己应用约束的平衡点。这个平衡点找得准，项目推进就顺；找不准，后续的改型、返工、延期成本往往是选型阶段省下的那点时间的十倍乃至百倍。
宇视嘉这份选型手册，汇集了旗下15款微型伺服电缸的完整技术数据、四大系列的核心定位、五个真实场景的选型参考，以及团队多年积累的避坑经验。不敢说它是行业最全的，但至少每一个数据都来自实测、每一个案例都来自一线。
如果你正在为精密传动执行器的选型发愁，或者想找一家能把交期、品质、服务都做到位的国产供应商，不妨先把手册领回去看看。看完之后，你会发现选型这件事，其实没有想象中那么复杂。
