宇视嘉微型伺服电缸：高精度直线驱动的可靠选择

宇视嘉微型伺服电缸：高精度直线驱动的可靠选择

深夜的研发实验室，机械工程师盯着眼前的设备图纸陷入了沉思——末端执行器的安装空间只剩下不到20mm，而传统电缸根本塞不进去。"这个末端空间，电动夹爪还能不能再做小一号？"拿到图纸那一刻，这句话几乎脱口而出。这不是个例，而是无数设备集成商在紧凑型设计中共同面临的难题。宇视嘉微型伺服电缸，正是为解决这一痛点而生——以±0.002mm级别的重复定位精度、紧凑的微型化设计，以及年出货量100000+台的成熟量产能力，成为国产精密直线驱动领域的可靠选择。

一、微型伺服电缸的核心原理：电机与丝杆的精密协作

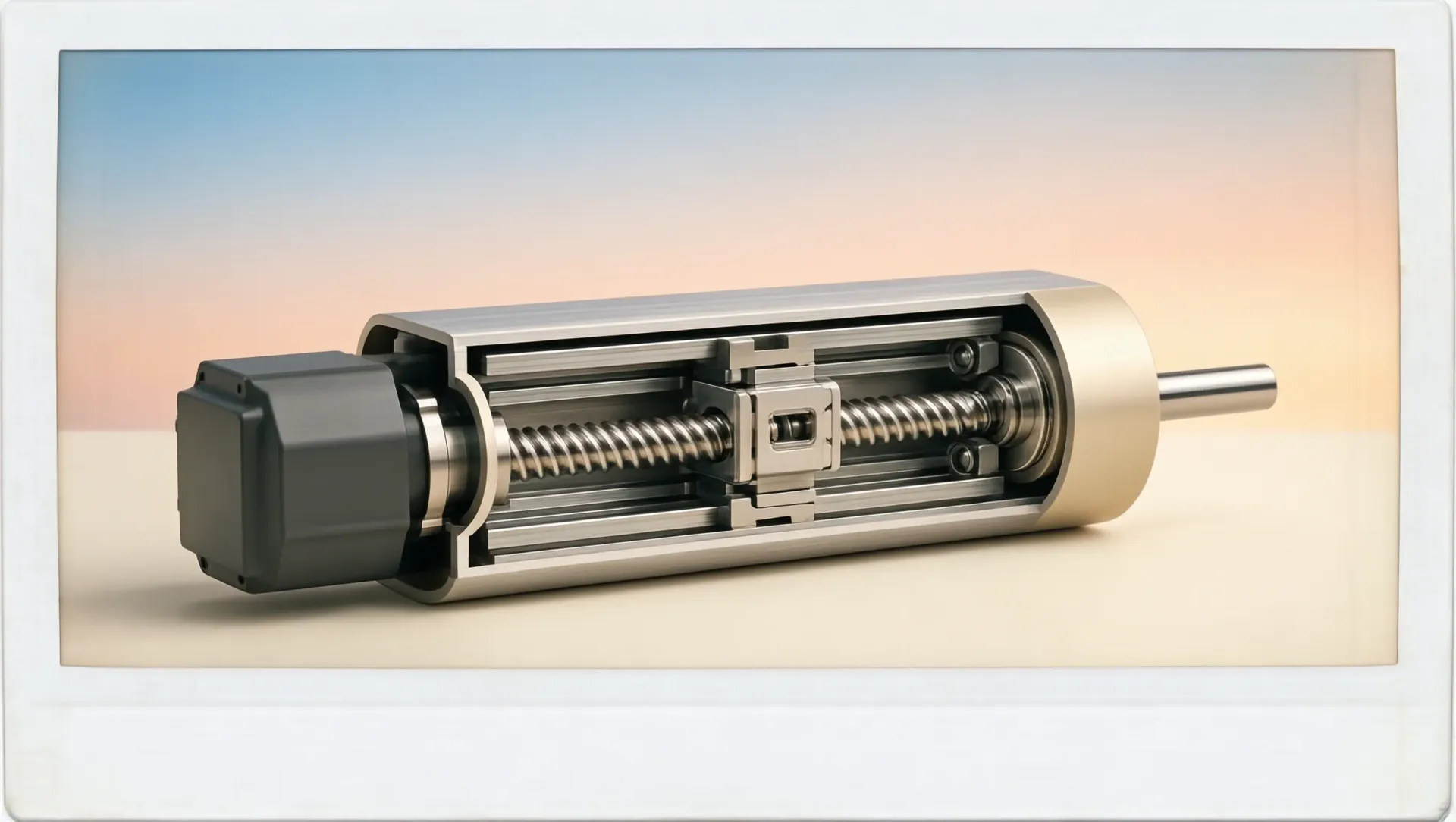

要理解微型伺服电缸为何能实现微米级精度，首先要弄清楚它的工作原理。简单来说，微型伺服电缸是一种将电机旋转运动转换为直线运动的装置，其核心在于电机与丝杆组件的精密配合。当电机通电旋转时，通过丝杆传动带动滑块沿导轨做直线往复运动，从而实现精确的推拉动作。

在这一过程中，丝杆类型直接决定了电缸的承载能力与精度表现。宇视嘉微型伺服电缸主要采用两种丝杆形式：行星滚柱丝杆与T型丝杆。

1.1 行星滚柱丝杆：高承载与高精度的代表

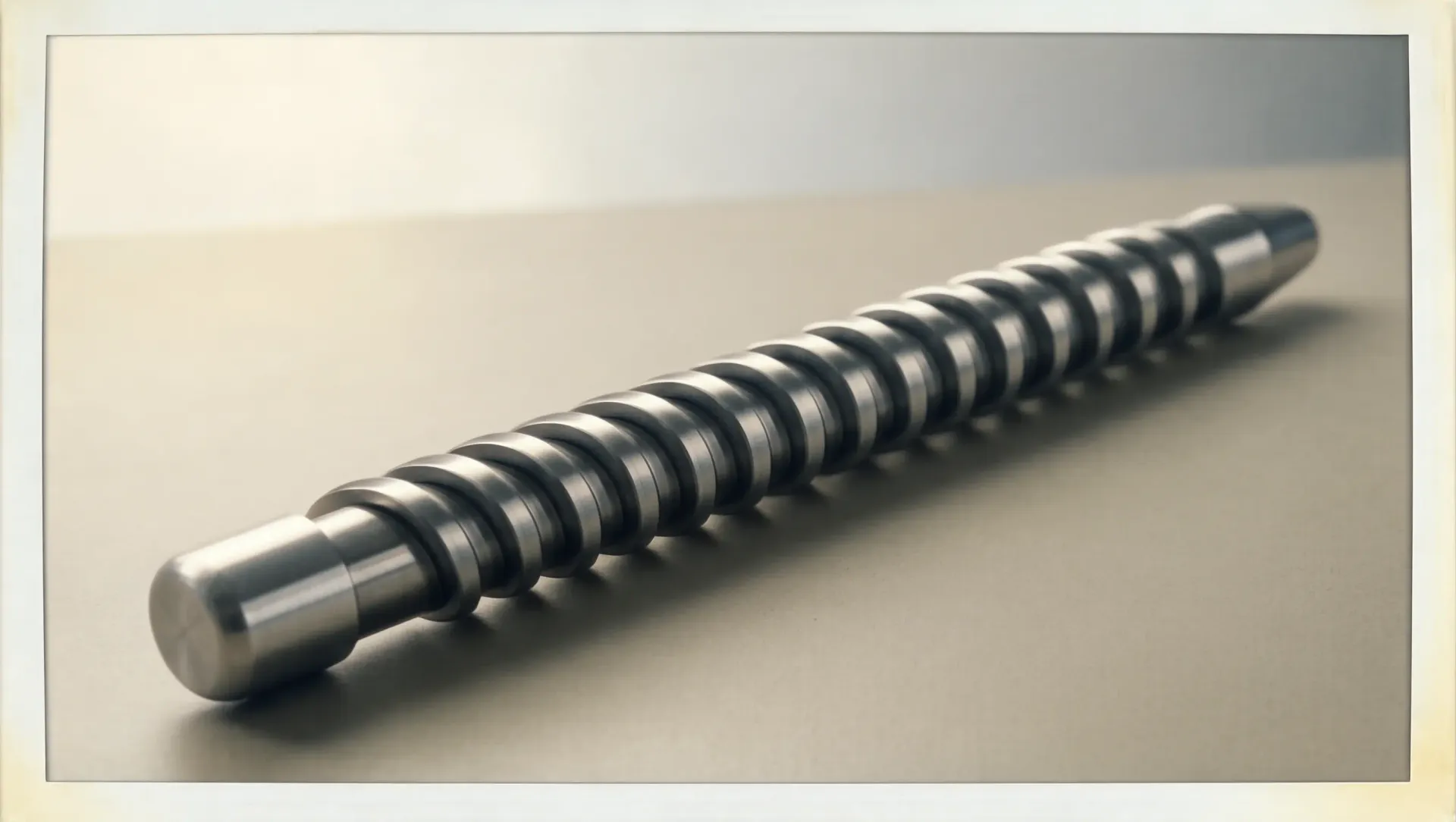

行星滚柱丝杆被誉为"滚珠丝杆的升级版"，其工作原理类似于将滚珠换成了一圈细小的滚柱。当电机驱动丝杆旋转时，滚柱在丝杆与螺母之间滚动接触，形成多个接触点，接触面积远大于传统滚珠丝杆。这意味着更大的承载能力——宇视嘉FT系列与FTW系列微型伺服电缸，最大推力可达600N至1000N，同时保持±0.002mm级别的重复定位精度。

形象地说，行星滚柱丝杆就像把滚珠换成了滚柱，接触面积大了，承载能力自然上去了。这也是为何宇视嘉的微型伺服电缸能够在小体积下实现大推力输出的关键所在。

1.2 空心杯直流无刷电机：响应快、寿命长的动力源

除了丝杆，电机也是决定电缸性能的核心部件。宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机，相比传统有刷电机，空心杯电机具有转速范围宽、响应速度快、运行平稳、寿命长等优势。

空心杯电机的"空心"结构消除了铁芯带来的涡流损耗，使得电机效率更高、发热更小。在需要频繁启停的精密定位场景中，这一特性尤为重要——它意味着更稳定的性能输出与更长的使用寿命。

二、宇视嘉微型伺服电缸产品系列全解析

宇视嘉的微型伺服电缸产品线覆盖LT、FT、FTW三大系列，共15款型号，能够满足不同安装空间与推力需求的应用场景。理解这三个系列的结构差异，是选型的第一步。

2.1 LT系列（同轴直驱型）：细长身材，截面紧凑

LT系列的核心特征是电机和丝杆组件的旋转中心在一条直线上，这种同轴布局带来了两个显著优势：电缸外形细长，截面尺寸较小。这意味着LT系列特别适合安装在空间受限的窄长型腔体内。

以SAG-LT-120202400S为例，这是一款12mm尺寸级别的微型伺服电缸，行程为2mm，重量约180g，额定推力400N，最大推力可达600N，重复定位精度±0.002mm。这种轻量化与高精度的组合，使其成为精密装配、检测设备的理想选择。

2.2 FT系列（齿轮折返型）：降低高度，扩展空间

FT系列采用齿轮折返式传动结构，电机与输出轴呈折返式布局。这一设计的代价是电缸高度较矮、截面尺寸较大，但优势同样明显：在高度受限的安装场景中，FT系列能够以更矮的身形完成任务。

FT系列是宇视嘉最丰富的产品线，包含5款型号，行程从2mm到12mm不等，重量集中在110g至150g区间，额定推力均为400N，最大推力600N，重复定位精度覆盖±0.002mm至±0.003mm。

值得注意的是，FT系列部分型号（如SAG-FT-121202400XS、SAG-FT-201202400XS）在前端0-3mm行程范围内，精度可达±0.002mm，更适合需要短行程微动控制的精密场景。

2.3 FTW系列（集线板出线型）：接线更简洁

FTW系列在传动方式上与FT系列一致，核心区别在于出线形式。FTW采用集线板出线方式，安装底板部位设有4pin公针，可直接接入集线板安装面内母座进行通讯。这种设计大幅简化了接线复杂度，特别适合多轴联动的自动化设备集成场景。

FTW系列包含4款型号，行程覆盖2mm至12mm，其中SAG-FTW-240302800M是一款高性能型号，最大推力达1000N，重复定位精度±0.002mm，通讯接口为CAN总线，可满足更复杂的控制需求。

三、读懂微型伺服电缸的关键参数：精度、推力与行程

选型微型伺服电缸，本质上是在精度、推力、行程、尺寸之间寻找平衡。理解这几个核心参数的含义与相互关系，才能做出正确的选择。

3.1 重复定位精度：±0.002mm意味着什么？

重复定位精度是衡量电缸定位能力的核心指标，它表示电缸在同一位置反复定位时的最大误差范围。宇视嘉微型伺服电缸的重复定位精度覆盖±0.002mm至±0.05mm区间，其中FT/FTW系列可达±0.002mm级别，DR系列则为±0.03mm至±0.05mm。

±0.002mm是什么概念？相当于头发丝直径的1/40。这意味着即使电缸反复运动数千次，每一次停止位置与目标位置的偏差都不超过2微米。在精密装配、芯片贴装、镜头对焦等场景中，这一精度直接决定了产品良率。

3.2 推力与行程：根据负载需求选型

推力决定了电缸能驱动多大负载，行程决定了最大运动距离。宇视嘉微型伺服电缸的推力范围为30N至1000N，行程范围为2mm至12mm。

选型时需要明确：额定推力是电缸可以持续输出的推力值，最大推力则是短时间内的峰值承载能力。如果负载需要电缸长时间持续施压，应以额定推力为准；如果只是短时夹持或压合动作，可以参考最大推力。

以SAG-FTW-240302800M为例，其额定推力800N、最大推力1000N的设计，专为微型压合、检测设备等需要较大压力但行程较短的应用场景优化。

3.3 通讯接口：RS485与CAN如何选？

宇视嘉微型伺服电缸主要提供RS485与CAN两种通讯接口。RS485是成熟的工业总线标准，抗干扰能力强、传输距离远，适合大多数自动化设备集成场景；CAN总线则具有更高的实时性与多主站能力，适合需要多轴协同控制的复杂系统。

如果你的系统已有明确的通讯协议要求，根据现有PLC或控制器支持的接口选择即可。如果尚未确定，建议咨询宇视嘉技术团队获取选型建议。

四、微型伺服电缸的典型应用场景

宇视嘉微型伺服电缸凭借其紧凑的尺寸、精密的精度与灵活的定制能力，广泛应用于多个工业领域。

4.1 人形机器人：末端执行与关节驱动

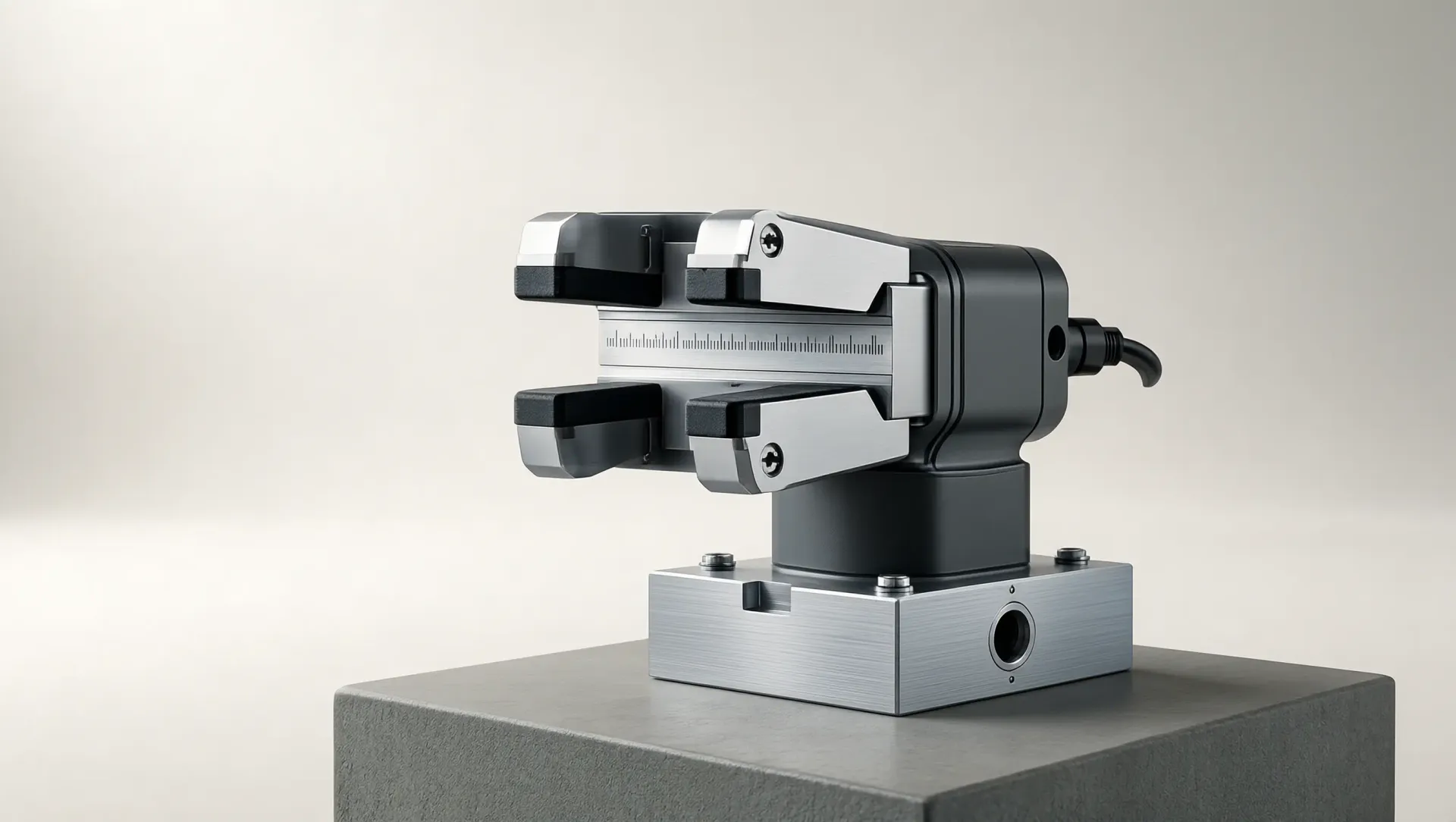

人形机器人的手指关节与末端执行器对空间与重量的敏感度极高。宇视嘉灵驱DR系列（DRF/DRT）微型伺服电缸，专为机器人关节模组设计，搭配行星减速箱与可选压力传感器，可实现精准的力控交互。以SAG-DRF1013-200-7-10-F为例，最大推力300N，重复定位精度±0.03mm，内置压力传感器可实时反馈夹持力矩，让机器人手指的每一次触碰都能"感知"力度。

4.2 半导体与精密电子设备

芯片制造与精密电子装配对定位精度的要求近乎苛刻。宇视嘉微型伺服电缸在镜头模组组装、光学元件对位、精密焊接等场景中发挥关键作用。其紧凑的12mm至24mm尺寸设计，能够嵌入设备内部狭窄空间，替代传统气缸实现更精准的行程控制。

4.3 3C电子智能制造

手机、平板等消费电子产品的装配线，对节拍与精度都有严格要求。宇视嘉微型伺服电缸的高响应速度与长寿命特性，使其能够胜任高速贴装、精密压合、柔性抓取等工序，提升产线效率与产品一致性。

4.4 医疗精密装备

医疗设备对可靠性与安全性要求极高，宇视嘉微型伺服电缸的工作温度范围为-10℃至60℃，可适应多种安装环境。其精准的力控能力，也为医疗注射、手术辅助等精密场景提供了可靠的运动控制解决方案。

五、微型伺服电缸选型指南：5个关键问题

面对15款型号，如何快速锁定最适合的那一款？以下是选型时需要明确回答的5个关键问题。

5.1 安装空间允许多大截面？

这是选型的第一步。如果安装空间在高度方向受限，选择FT或FTW系列（折返式结构，高度较矮）；如果空间在宽度方向受限，选择LT系列（同轴直驱，截面更小）。

5.2 需要多大的推力？

根据负载重量与施压需求，确定额定推力与最大推力需求。宇视嘉微型伺服电缸推力范围为30N至1000N，如果需要更大的力输出，可以考虑搭配行星减速箱使用。

5.3 行程需要多大？

行程需求决定了电缸的运动范围。宇视嘉微型伺服电缸行程覆盖2mm至12mm，如果只需要微米级的微动控制，选择2mm行程型号即可；如果需要更大的运动范围，选择12mm行程型号。

5.4 精度要求多高？

如果需要±0.002mm级别的重复定位精度，选择FT/FTW系列；如果±0.03mm至±0.05mm的精度即可满足需求，DR系列是更具性价比的选择。

5.5 是否需要力控功能？

部分DR系列型号可选配压力传感器，实现力反馈控制。这一功能在机器人抓取、精密压合、柔性装配等需要感知力度的场景中尤为重要。

六、为什么选择宇视嘉？国产精密传动的可靠力量

说到国产精密传动件，很多人第一反应是"能不能用"、"稳定性怎么样"。宇视嘉用实际数据给出了答案：年出货量100000+台，服务70+城市及海外地区，产品广泛应用于人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等领域。

这些数字背后，是宇视嘉对微型精密传动、多轴协同控制、柔性力控交互等核心技术的持续深耕，也是300+行业头部客户多年验证的口碑积累。

对于被进口交期反复困扰的设备集成商来说，宇视嘉不仅意味着更快的交付周期，更意味着核心传动件不再受制于人的底气。对于需要定制化方案的机器人厂商来说，宇视嘉技术团队能够提供从选型到落地的全流程支持。

精密传动不是堆参数，而是让每一个运动行程都能稳定复现。宇视嘉微型伺服电缸，以微米级精度定义可靠标准。
