宇视嘉灵巧手关节模组一体化设计

宇视嘉灵巧手关节模组一体化设计：让机器人指尖运动更接近人类本能

"机器人能像人一样灵巧地拿起一枚鸡蛋吗？"每当看到协作机器人执行精细任务的视频，总有人忍不住抛出这个问题。答案看似简单，做起来却涉及一个核心命题：末端执行器的指尖关节，如何在小体积里同时做到大力矩输出、微米级定位精度，以及实时力反馈感知？

宇视嘉的回答是：一体化设计。

从微型伺服电缸到仿生灵巧手关节模组，宇视嘉（SAGAI）构建了一条覆盖精密传动、驱动控制、感知反馈的完整产品链路。其中，灵驱 DR 系列作为灵巧手专用关节模组，通过电机、减速箱、丝杆、传感器的高度集成，正在重新定义人形机器人末端执行器的设计边界。

一、一体化设计为什么是灵巧手的"刚需"

人形机器人的灵巧手，本质上是一个多自由度的微型并联机构。每一根手指通常需要 2-3 个关节，每个关节都要容纳电机、传动、编码器、传感器——还要塞进不超过成人手指粗细的空间里。传统的做法是外购标准减速箱、再配外购电机和外购控制器，线束密密麻麻地绑在一起，不仅体积臃肿，信号延迟和刚性损失也难以避免。

一体化设计的价值正在于此。

宇视嘉灵驱 DR 系列的思路是：将空心杯直流无刷电机、行星减速箱、行星滚柱丝杆或 T 型丝杆、压力传感器（可选）、驱动控制电路全部集成到一个模组里，对外只留 RS485 或 CAN 通讯接口。对机器人整机厂商而言，这意味着开发周期大幅缩短、调试工作量显著降低、系统可靠性明显提升。

从产品手册来看，宇视嘉 DR 系列的重复定位精度覆盖 ±0.03mm 到 ±0.05mm 两个级别，最大推力从 30N 到 300N，行程统一为 10mm，最高响应速度可达 20mm/s。对于灵巧手这种需要"力控感知 + 位置控制"双模态运行的场景，这个参数带足够用。

二、折返还是直驱：DRF 与 DRT 两条技术路线的选择逻辑

宇视嘉灵驱 DR 系列分为两条技术路线：折返款 DRF 和同轴直驱款 DRT。这不是简单的"高配/低配"之分，而是面向不同安装空间和性能侧重点的差异化设计。

1. 折返款 DRF：紧凑长度优先的场景首选

DRF 系列采用转角结构，通过齿轮传动改变动力方向，从而大幅缩短整机长度。对于灵巧手这种每一根手指都需要独立关节的空间敏感型应用，"短一截"意味着可以在同样的手掌体积内容纳更大尺寸的关节，或者在保持参数不变的前提下进一步缩小整机尺寸。

目前 DRF 系列有三款主力型号：

• SAG-DRF0813-20-20-10：基础款，最大推力 30N，重复定位精度 ±0.05mm，不带压力传感器，额定电流仅 200mA，适合微力抓取场景
• SAG-DRF0813-100-20-10-F：带压力传感器版本，最大推力提升至 150N，采用 T 型丝杆，可实现实时力反馈，额定电流 800mA

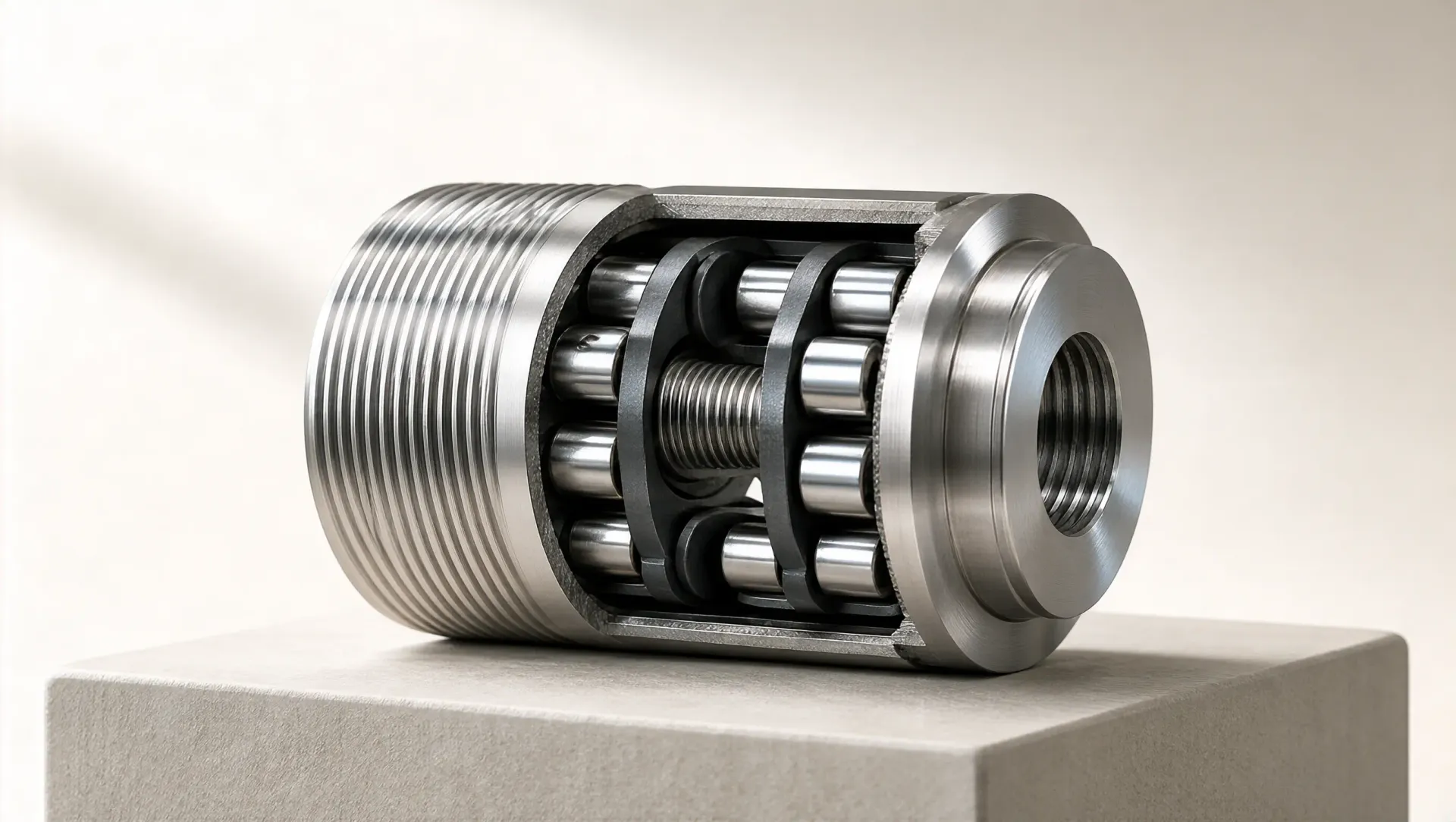

• SAG-DRF1013-200-7-10-F：高性能款，最大推力 300N，采用行星滚柱丝杆，重复定位精度提升至 ±0.03mm，同样内置压力传感器，但速度降至 7mm/s，适合需要大力矩且对精度更敏感的压合场景

三款折返型产品的核心差异一目了然：推力越大，丝杆等级越高，速度越保守——这是力矩输出与响应速度之间的天然取舍。

2. 同轴直驱款 DRT：传动效率与刚性优先的场景首选

DRT 系列则采用电机与丝杆同轴布局的结构，去除了中间的转角齿轮，传动链更短、刚性更高、响应更直接。这种设计牺牲了轴向长度的优势，但换来了更好的力控动态性能和更高的定位刚性。

DRT 系列目前有两款：

• SAG-DRT1218-30-20-10：基础款，最大推力 40N，重复定位精度 ±0.05mm，不带压力传感器，额定电流 200mA
• SAG-DRT1224-150-20-10-F：高推力款，最大推力 225N，采用 T 型丝杆，内置压力传感器，额定电流 1000mA

对比来看，DRT 系列的整体推力上限比 DRF 系列低，但同规格下的响应速度和力控线性度更优。对于需要快速力调节（比如抓取形状不规则物体时实时调整夹持力）的场景，同轴直驱的结构优势会更明显。

选型的本质，是对安装空间、推力需求、力控精度、响应速度四个维度的综合权衡。宇视嘉 DR 系列提供的两条技术路线，本质上是把"选什么结构"这个难题交给整机厂商自主决策，而不是用一款产品强行覆盖所有场景。

三、行星减速箱：藏在关节模组里的"力矩放大器"

无论是 DRF 还是 DRT，宇视嘉 DR 系列全部内置行星减速箱。这个设计很容易被忽视，但它恰恰是关节模组实现"小体积大力矩"的关键所在。

空心杯电机的转速很高（通常几千到上万转每分钟），但输出力矩很小。如果直接驱动丝杆，要么行程太短，要么推力不够。行星减速箱的作用就是"降速增扭"——把电机的高转速低力矩，转换为低转速高力矩输出，同时保持较高的传动效率。

宇视嘉 DR 系列采用精密行星减速箱，减速比经过优化匹配。以 SAG-DRF1013-200-7-10-F 为例，额定电流仅 800mA（12V），却能输出 300N 的峰值推力——没有行星减速箱的力矩放大，这组参数几乎不可能实现。

更重要的是，行星减速箱的结构天然具备高刚性、高精度、小回差的特点，这对于灵巧手的力控应用至关重要。相比谐波减速器，行星减速箱的刚性和抗冲击能力更强，在快速夹持-释放的循环中不易产生弹性滞后。

四、压力传感器：让灵巧手真正"感知"力量

如果把电机和减速箱视为关节的"肌肉"，那么压力传感器就是关节的"触觉神经"。没有力反馈的夹爪，抓取力度全靠预设参数，一旦物体硬度和形状与预期不符，要么夹太轻导致滑落，要么夹太重导致损坏。

宇视嘉 DR 系列的-F 型号（SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F、SAG-DRF1013-200-7-10-F）均支持内置压力传感器选配。传感器信号通过 RS485 通讯实时回传，控制系统据此动态调整输出力矩，实现"感知-判断-执行"的闭环控制。

这个设计对于人形机器人领域意义重大。无论是抓取鸡蛋这样的易碎品，还是装配精密电子元器件，力反馈都是决定末端执行器"灵巧"与否的核心指标。宇视嘉将传感器直接集成进关节模组，省去了外接传感器的走线和安装麻烦，也避免了信号延迟和线束干扰的问题。

五、一体化设计的工程价值：从"拼积木"到"即装即用"

聊完技术细节，再来看看一体化设计对整机开发带来的工程价值。

传统方案下，机器人厂商需要分别采购电机、减速箱、联轴器、丝杆、传感器、驱动器，然后自行解决零部件之间的匹配问题：减速箱输出轴与电机轴的同轴度、联轴器的刚性匹配、传感器安装位置对测量精度的影响、驱动器与电机的功率匹配、线束布线和电磁干扰……每一个环节都有潜在的可靠性风险。

一体化模组把这些都封装好了。宇视嘉 DR 系列对外只提供标准化的通讯接口（RS485/CAN）和安装尺寸，整机厂商的研发工作量从"选型匹配+集成调试"压缩为"选型确认+即装即用"。

以宇视嘉的灵巧手客户为例，选用 DR 系列关节模组后，单手指关节的 BOM 种类从原来的 8-10 种减少到 2-3 种（模组本体 + 安装支架 + 通讯线束），开发周期缩短效果显著——具体周期视项目复杂度而定，欢迎联系宇视嘉技术团队获取针对性评估。

从供应链角度看，一体化模组也降低了多供应商协同的复杂度。当减速箱、电机、传感器来自不同厂商时，一旦出现性能问题，责任界定和协调处理往往耗时费力。选用宇视嘉 DR 系列，售后和技术支持只需要对接一家，出现问题可以快速定位和解决。

六、宇视嘉 DR 系列选型指南

最后，结合实际应用场景，给出一个简明的选型参考框架。

需要强调的是，上述选型建议仅供参考，实际选型还需要结合具体的安装空间、负载条件、响应速度要求、通讯协议等因素综合评估。宇视嘉技术团队可提供一对一的选型支持和定制化方案设计服务。

七、结语：一体化设计背后的工业哲学

宇视嘉 DR 系列的一体化设计，表面上看是产品形态的创新，背后其实藏着一种工业哲学：让专业的人做专业的事，把复杂留给上游，把简单留给下游。

机器人整机厂商不需要成为传动专家、驱动专家、传感器专家。他们只需要明确自己的性能需求，选对合适的模组，然后专注于机器人本体的运动规划和上层算法开发。当每一个关节都可靠、稳定、接口标准化，整机的可靠性就有了底层保障。

宇视嘉年出货量 100000+ 台，产品覆盖 70+ 城市及海外地区，服务客户涵盖人形机器人、半导体、医疗精密装备、新能源、3C 电子智能制造等多个领域。这些数字背后，是市场对宇视嘉产品可靠性和服务能力的真实认可。

如果你正在为人形机器人的灵巧手关节选型而困扰，不妨直接联系宇视嘉技术团队——400-992-8809，或发送邮件至 sale@isagai.com，获取针对性的方案评估和选型支持。

好的关节模组，不是让机器人"能动"，而是让机器人"动得更像人"。
