宇视嘉灵巧手关节模组仿生设计优选：如何在有限空间实现精准力控

"这个手指关节的结构，能不能再压薄三毫米？"每当我们把图纸递给机械工程师，十有八九会听到这句话。不是参数达不到，而是仿生结构留给传动件的空间，永远比预期少那么一点。在人形机器人灵巧手设计里，指关节是典型的"螺蛳壳里做道场"——既要容纳电机、减速箱、传感器，又要在毫米级空间内实现稳定夹持力。

宇视嘉灵驱DR系列关节模组，正是为这类场景而生。

一、为什么仿生设计对关节模组要求更高

与工业机械臂的关节不同，灵巧手关节模组面临三个特殊挑战：

1. 空间极度受限

人手手指关节直径通常在10~15mm之间，这意味着关节模组的轴向长度和径向尺寸都必须严格控制。传统伺服电缸采用电机与丝杠同轴布局，虽然传动效率高，但整体长度较长，难以直接塞进指关节腔体。

2. 力控精度要求苛刻

抓取鸡蛋、握住手术器械这类操作，要求关节模组不仅要能动，还要知道"用了多大的力"。这需要关节模组具备力反馈能力——要么外置力矩传感器，要么在模组内部集成压力检测功能。

3. 响应速度与稳定性的平衡

人手可以在一百毫秒内完成抓取动作，这对关节模组的响应速度提出了要求。但同时，灵巧手操作往往需要精细调节，响应太快反而容易出现超调。

这三重挑战叠加在一起，就构成了仿生关节模组的选型门槛。

二、宇视嘉DR系列关节模组：两条技术路径解析

宇视嘉灵驱DR系列关节模组，针对上述痛点提供了两套解决方案，分别对应不同的仿生设计需求。

DRF系列：折返式结构，为纵向空间受限而生

折返款通过转角结构缩短整机长度，电机与输出轴不在同一直线上。这种设计的优势在于轴向尺寸更短，特别适合需要将模组安装在指关节侧面、纵向空间受限的场景。

以SAG-DRF0813-100-20-10-F为例：

• 最大推力150N，配合行星减速箱输出
• 重复定位精度±0.05mm
• 内置压力传感器可选，满足力控需求
• T型丝杆传动，稳定可靠

如果推力需求更高，SAG-DRF1013-200-7-10-F将最大推力提升至300N级别，重复定位精度进一步优化至±0.03mm，但运行速度控制在≤7mm/s，以适应精密操作场景。

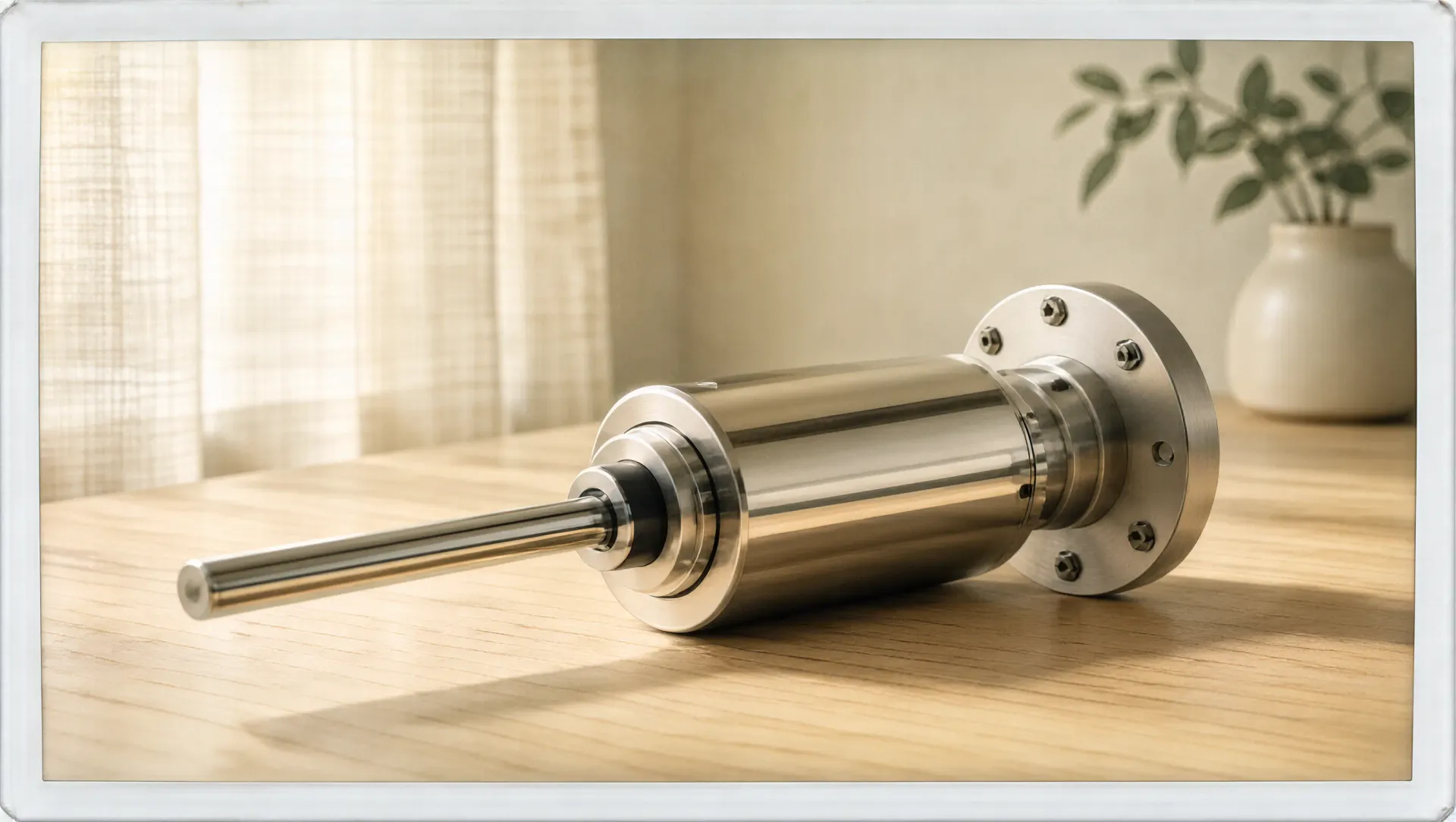

DRT系列：同轴直驱，响应更直接

同轴直驱款采用电机丝杠同轴布局，电机输出轴与丝杠直接相连，省去齿轮传动环节。这种设计的优势在于响应速度更快、结构更紧凑，适合对动态性能有较高要求的场景。

SAG-DRT1224-150-20-10-F specs:

• 最大推力225N
• 重复定位精度±0.05mm
• 内置压力传感器可选

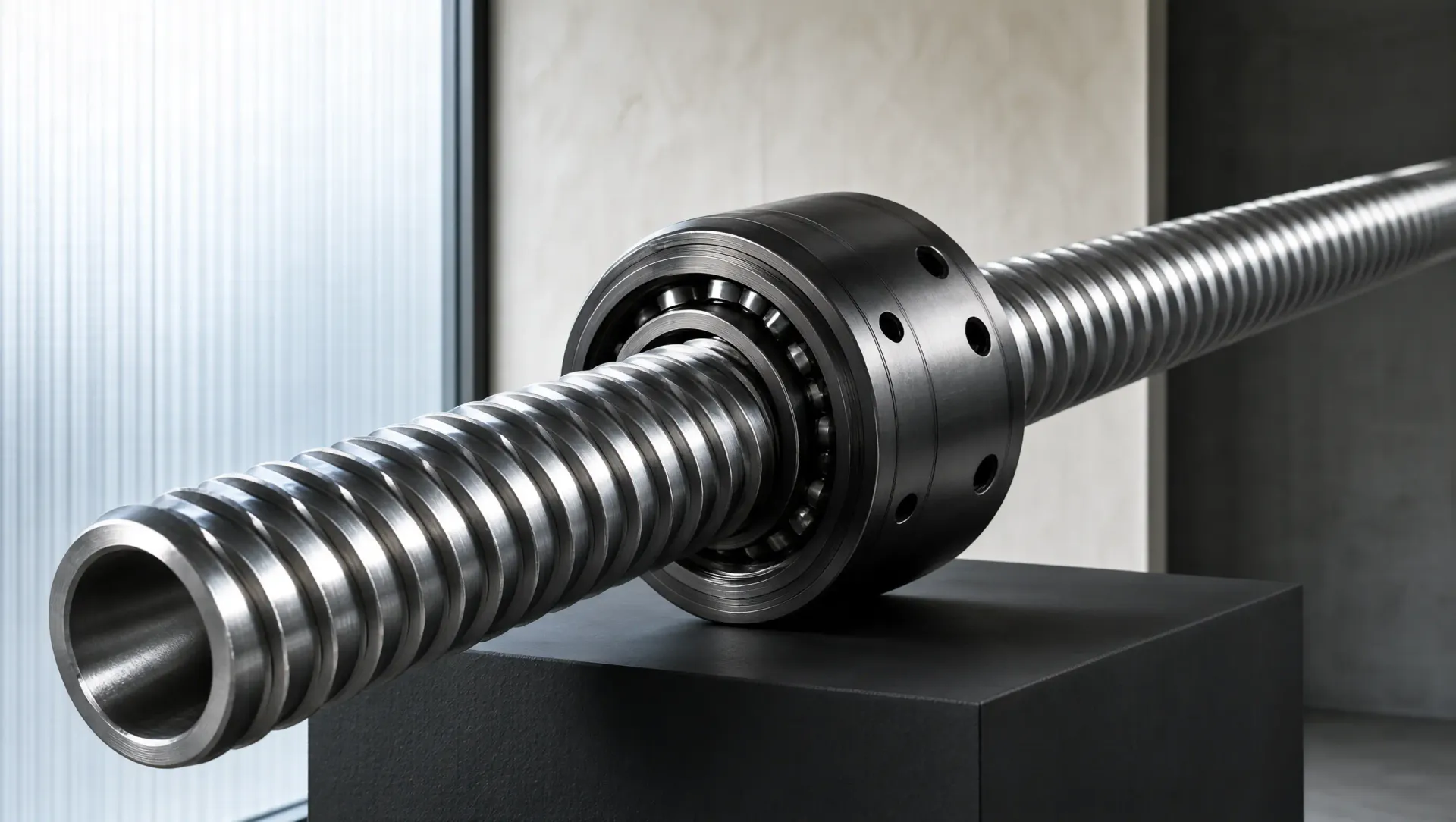

• 行星滚柱丝杆传动，承载能力强

对比来看，DRT系列在响应速度上更有优势，而DRF系列在轴向空间利用上更为灵活。选型时需要根据灵巧手整体结构布局来权衡。

三、选型要点：四个维度锁定合适方案

仿生关节模组选型不同于通用执行器，需要综合考量多个因素。以下四个维度是选型时的关键考量：

1. 空间约束：轴向还是径向受限

如果指关节结构限制的是纵向（轴向）空间，优先考虑DRF折返系列；如果限制的是横向（径向）空间，则DRT同轴系列更为合适。

2. 推力需求：微力还是大力

DR系列推力范围覆盖30N到300N区间：

3. 力控需求：是否需要力反馈

如果灵巧手需要实现精细力控操作（如抓取易碎物品、进行精密装配），建议选择带压力传感器版本（型号后缀-F）。目前SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F、SAG-DRF1013-200-7-10-F三款支持可选压力传感器。

4. 通讯接口：RS485还是CAN

DR系列全系支持RS485通讯，波特率可选，覆盖主流工业自动化协议。如果需要接入特定控制系统，建议提前确认通讯兼容性。

四、典型应用场景解析

宇视嘉DR系列关节模组的应用场景，远不止人形机器人灵巧手。

协作机器人末端执行器

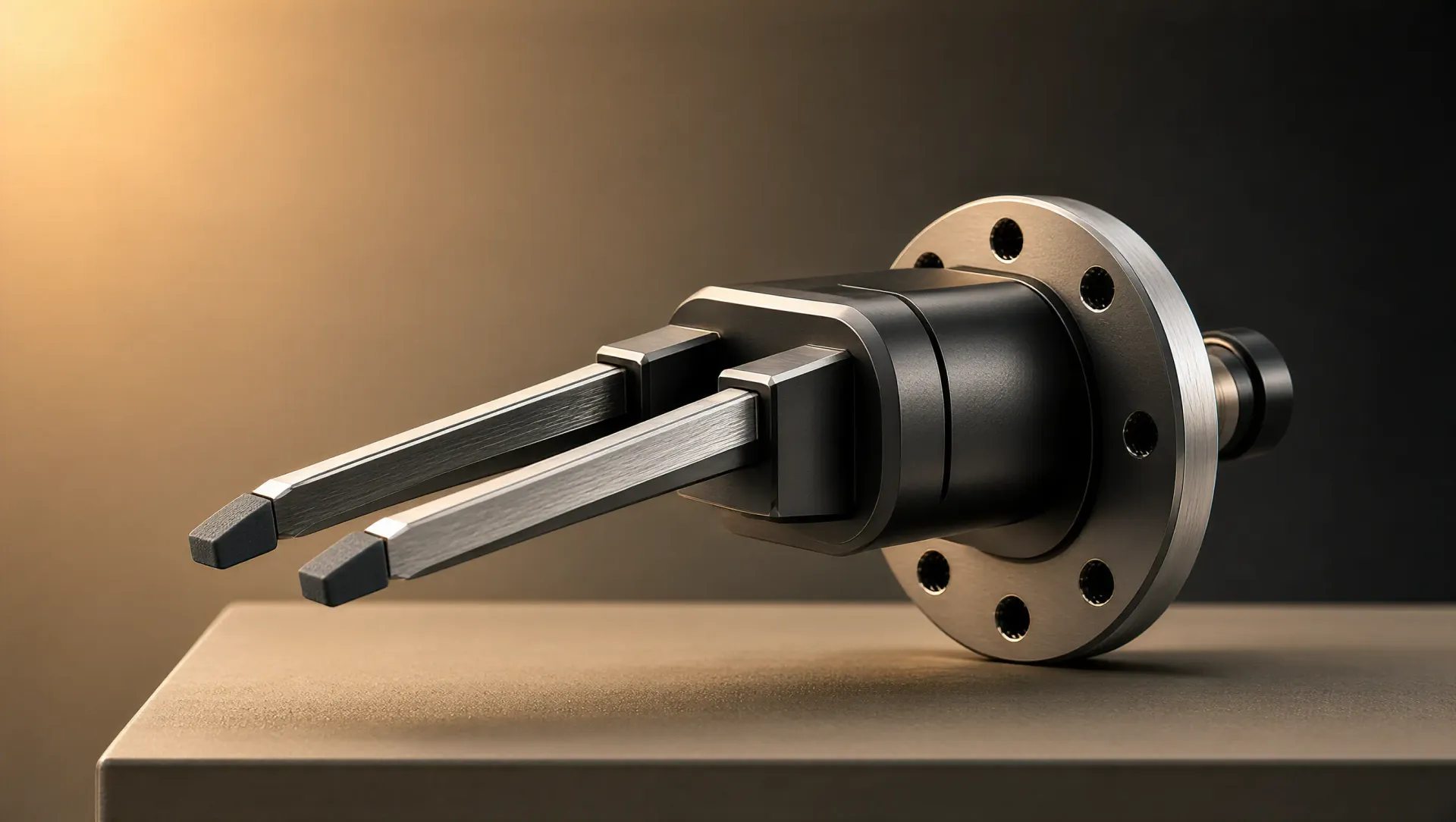

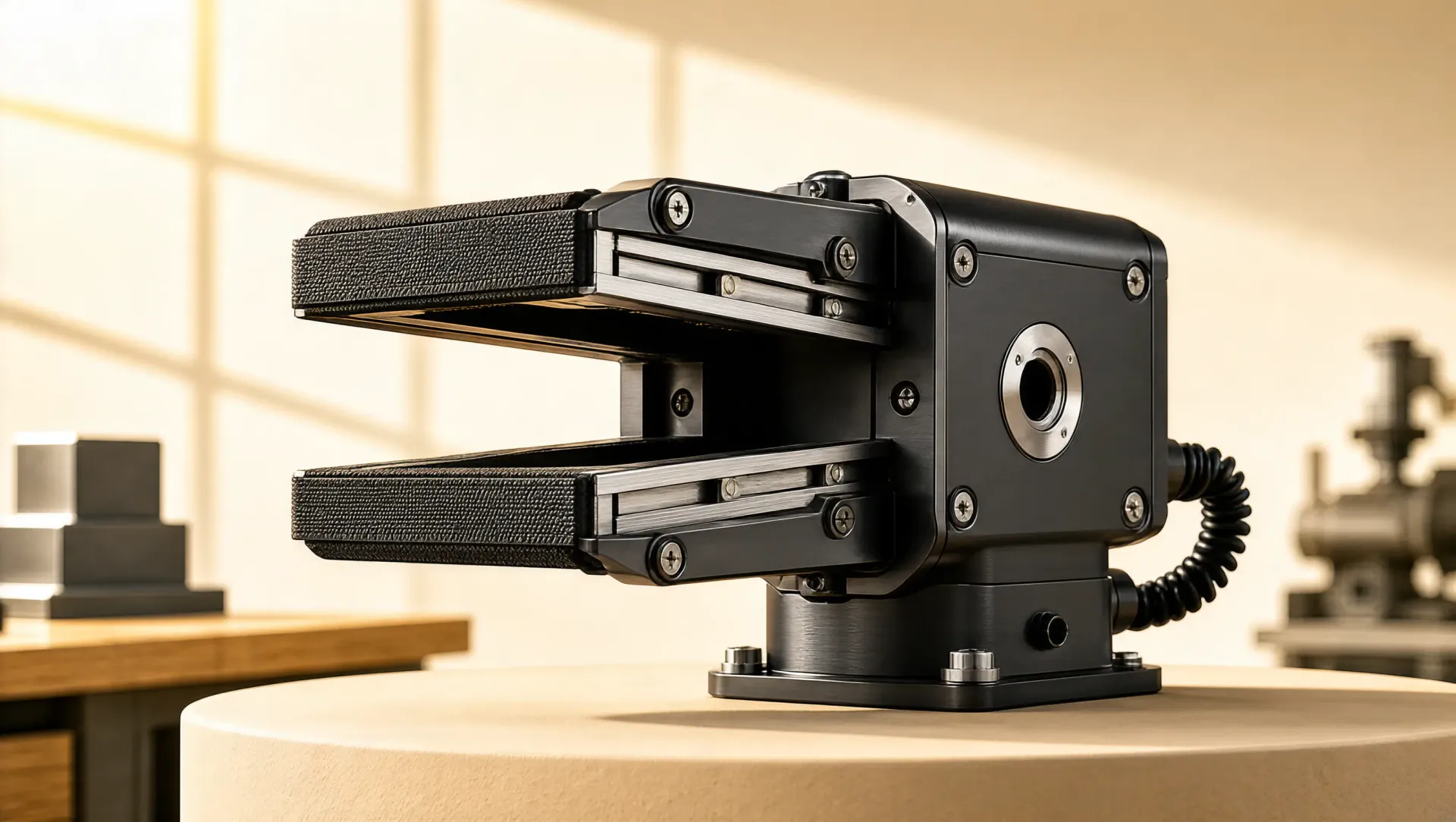

协作机器人强调人机共融，对力控要求较高。DR系列关节模组可作为协作臂末端夹爪的核心驱动单元，配合视觉系统实现柔性抓取。部分协作机器人厂商已将DR系列模组应用于柔性夹持方案。

医疗自动化设备

手术机器人、康复机械臂等医疗场景，对定位精度和力反馈有严格要求。SAG-DRF1013-200-7-10-F的±0.03mm精度配合可选压力传感器，可满足精细手术辅助场景的力控需求。

精密装配与检测

3C电子、半导体设备中的精密对位、压合、检测等工序，需要亚毫米级定位精度和稳定推力输出。这类场景可考虑FT系列微型伺服电缸作为补充方案——行程范围2~12mm，重复定位精度可达±0.002mm级别。

五、为什么越来越多的设备集成商选择宇视嘉

在仿生关节模组这个细分领域，宇视嘉的核心优势可以归结为三点：

1. 微型化设计与精密传动的平衡

宇视嘉将空心杯直流无刷电机、行星滚柱丝杆/行星减速箱等精密传动部件，集成在紧凑的模组化结构内。这种设计思路，让"在有限空间内实现精准力控"成为可能。

2. 可选力控功能的灵活配置

部分DR系列型号支持内置压力传感器，这种配置方式既简化了终端客户的集成工作，又保证了力控功能的可靠性。相比外置力传感器方案，模组内置方式可以有效节省安装空间。

3. 年出货十万台级别的量产能力

宇视嘉年出货量100000+台，产品覆盖70+城市及海外地区。这一规模的量产能力，意味着稳定的品质管控和供应链保障。

对于需要长期供货的设备项目来说，这种规模化生产能力是重要的考量因素。

六、写在最后

仿生关节模组的设计，本质上是在空间、力控、响应三个维度之间寻找最优解。没有放之四海皆准的方案，只有根据具体场景权衡后的合适选择。

宇视嘉灵驱DR系列提供了两种技术路径和多档推力规格，为仿生设计提供了相对完整的选型空间。如果你的项目正在为"指关节还能不能更薄"而纠结，不妨把具体参数要求交给宇视嘉技术团队——他们或许能帮你找到意想不到的解决方案。

毕竟，在精密传动的世界里，有时候"小一号"本身就是核心竞争力。

如需获取宇视嘉灵驱DR系列关节模组详细参数手册，或有仿生关节模组定制开发需求，欢迎联系宇视嘉技术团队：热线400-992-8809，邮箱sale@isagai.com。
