宇视嘉灵巧手关节模组集成驱动与减速方案

宇视嘉灵巧手关节模组集成驱动与减速方案：破解人形机器人指尖精度的核心难题

人形机器人的发展正在进入一个新的临界点——当躯干、四肢的运动控制逐渐成熟，业界目光开始向一个更精密、更复杂的领域聚焦：灵巧手。它是机器人与物理世界交互的最后几厘米，却集合了空间利用率、力控精度、响应速度等多重挑战。无数研发团队在这一步折戟，核心原因之一，便是灵巧手关节模组的驱动与减速方案难以兼顾微型化与高性能。而这，正是宇视嘉（SAGAI）正在用产品与方案回答的问题。

一、为什么灵巧手关节模组是机器人国产化的最后一道关卡

如果把人形机器人比作一个人，那灵巧手就是人的指尖——它需要完成的不是简单的开合，而是多自由度协同、微力感知反馈、毫厘级位置控制。这意味着每一个手指关节都是一个微型精密执行单元，集成电机、减速器、传感器、驱动器于方寸之间。

近年来，国内外机器人厂商在灵巧手研发上投入巨大，却普遍面临几个共性痛点：

• 空间挤压困境：灵巧手单个关节直径通常要求在20毫米以内，传统分立方案（电机+减速箱+外部驱动器+线束）根本塞不进去。
• 精度与力量的矛盾：空心杯电机高速低力矩，必须搭配减速箱才能输出足够推力，但减速比过大会牺牲响应速度，过小又推不动。
• 散热与可靠性：微型空间内热量难以散逸，长时间力控抓取场景下性能衰减明显。
• 供应链不稳定：高端微型伺服关节长期依赖进口，交期不确定，严重拖累整机研发进度。

这些问题叠加在一起，让灵巧手关节模组成为人形机器人国产化路上公认的技术高地。而宇视嘉的灵驱DR系列，正是为攻克这道关卡而生。

二、宇视嘉灵驱DR系列：集成式关节模组的国产方案

宇视嘉灵驱DR系列是专为灵巧手、协作机器人末级关节等微型场景设计的一体化关节模组方案。与传统的分立式传动方案不同，宇视嘉将电机、丝杆、减速箱、压力传感器、驱动控制全部集成于紧凑机身之内，形成“即装即用”的完整执行单元。

根据传动结构与适用场景的不同，DR系列分为两个子系列：

• DRF系列（折返款）：通过转角结构缩短整机长度，适配空间受限的手指关节；
• DRT系列（同轴直驱款）：采用电机丝杆同轴布局，结构更简洁，适合力控响应要求高的场景。

两个子系列均可选配内置压力传感器，实现力控闭环，完美契合灵巧手“触觉感知+精准力控”的核心需求。

2.1 宇视嘉灵驱DR系列核心参数一览

从参数表中可以看到，宇视嘉DR系列覆盖了30N至300N的推力范围，重复定位精度最高可达±0.03mm，可满足灵巧手从指尖微力触觉到握力输出的全谱系需求。

三、集成驱动与减速方案的技术内核

3.1 行星减速箱：小体积大扭矩的黄金搭档

微型关节模组要在有限空间内输出足够扭矩，行星减速箱是公认的最优解。宇视嘉DR系列全系标配行星减速箱，相比传统的摆线针轮减速或蜗轮蜗杆减速，行星减速具有以下优势：

• 结构紧凑：多行星轮均布负载，径向尺寸小，适合灵巧手关节的狭窄空间；
• 高传动效率：滚动接触为主，效率可达90%以上，发热低；
• 大扭矩密度：相比同等体积的谐波减速器，行星减速箱能承受更高的瞬时冲击载荷；
• 高精度保持：背隙可控，经过精密装配的行星减速箱可实现稳定的重复定位精度。

宇视嘉DR系列搭配空心杯直流无刷电机与行星减速箱的组合，能够在≤20mm/s的运行速度下保持稳定输出，兼顾抓取效率与力控精度——这对需要快速响应又要求柔和力控的灵巧手场景至关重要。

3.2 空心杯电机：高速响应的动力心脏

空心杯直流无刷电机是微型伺服执行器的标准配置。宇视嘉DR系列采用空心杯电机作为动力源，相比传统铁芯电机，具有明显的性能优势：

• 低转动惯量：转子无铁芯，惯量极低，响应速度大幅提升；
• 高功率密度：相同体积下输出功率更高；
• 低发热低噪音：无齿槽效应，运行平稳，适合安静环境的力控场景。

空心杯电机的快速响应特性，与行星减速箱的扭矩放大能力形成完美配合，共同构成了DR系列“小身躯大力气”的动力基础。

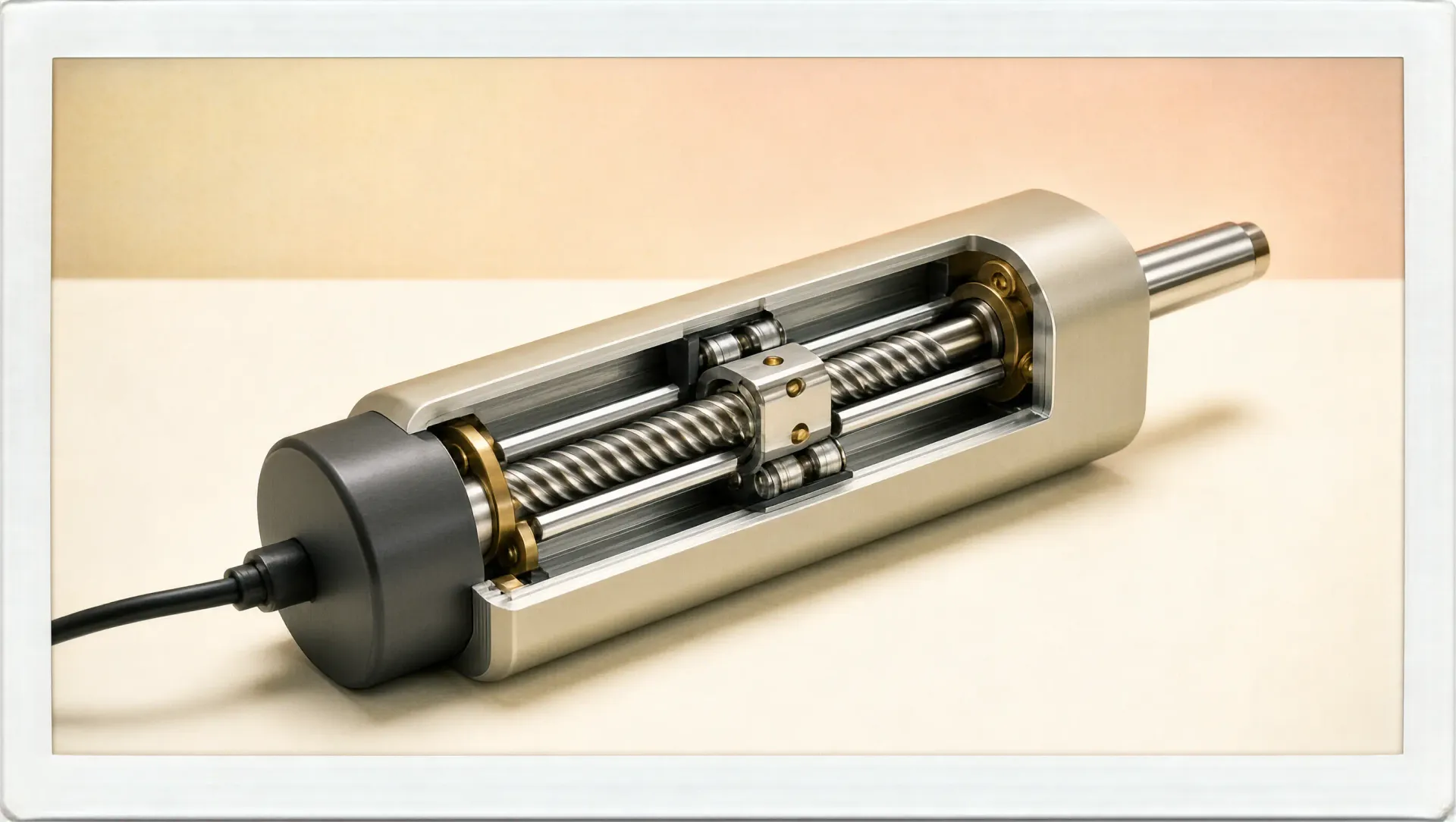

3.3 丝杆传动：直线运动的精密执行

关节模组的线性执行部分，宇视嘉DR系列根据不同推力需求，选用不同类型的丝杆：

• 行星滚柱丝杆：承载能力高、刚性大、寿命长，是DRF0813/DRT1218等型号的主配丝杆；
• T型丝杆：结构简单、成本可控、适合中等负载场景，如SAG-DRF0813-100-20-10-F和SAG-DRT1224-150-20-10-F均采用T型丝杆。

两种丝杆形式各有侧重，共同保证10mm行程内的精确直线输出，为灵巧手的屈伸动作提供可靠传动。

3.4 压力传感器：力控闭环的最后一块拼图

对于需要精确力控的灵巧手应用，压力传感器的存在至关重要。宇视嘉DR系列多款型号支持内置压力传感器（可选），典型型号包括：

• SAG-DRF0813-100-20-10-F（150N，带压力传感器）
• SAG-DRT1224-150-20-10-F（225N，带压力传感器）
• SAG-DRF1013-200-7-10-F（300N，带压力传感器）

内置压力传感器的优势在于：传感器与执行器共本体，避免了外部传感器安装的空间占用与信号延迟，力控闭环响应更快、更精准。在精细抓取（如鸡蛋、水果、易碎物品）场景下，压力传感器反馈是实现“柔顺抓取”的核心技术保障。

四、选型指南：如何为灵巧手关节匹配合适的模组

4.1 选型三步法

在为灵巧手关节选配关节模组时，建议遵循以下三步逻辑：

第一步：确定关节力矩需求

不同手指关节承担的功能不同，力矩需求差异显著。通常而言：

• 拇指根部/对掌关节：需要较大推力，建议选择150N以上的型号，如SAG-DRT1224-150-20-10-F或SAG-DRF1013-200-7-10-F；
• 食指/中指主关节：中等推力需求，推荐100N~150N区间，如SAG-DRF0813-100-20-10-F；
• 指尖末端关节：微力触觉为主，可选30N~40N型号，如SAG-DRF0813-20-20-10或SAG-DRT1218-30-20-10。

第二步：评估空间约束

如果关节轴向空间紧张，但径向空间相对宽裕，优先选择DRF折返款，转角结构可有效缩短整机长度；如果径向空间受限但轴向有余裕，则DRT同轴款更为合适。

第三步：确定是否需要力控反馈

若应用场景涉及精细抓取、力反馈控制，必须选择带压力传感器的型号（后缀-F）；若仅需位置控制，可选无传感器的标准版，节约成本与空间。

4.2 快速选型对照表

五、集成方案的工程价值：为什么选择一体化关节模组

相比传统的“电机+减速箱+驱动器+传感器”分立方案，一体化关节模组的价值在于系统级优化，而非单纯的功能叠加。

布线复杂度大幅降低。传统方案每个执行单元需要独立布线：电机线、编码器线、传感器线、通讯线，十几根线束穿过狭窄的机器人手指，几乎不可能。而宇视嘉DR系列采用RS485通讯接口，一根总线即可实现控制与反馈，大幅简化布线，尤其适合灵巧手这类多关节密集分布的场景。

调试周期显著缩短。分立方案的难点不仅在于机械集成，更在于电机参数、减速比、传感器标定的匹配调试。而一体化模组在出厂前已完成全套参数校准，客户拿到手即可直接调用，交期可控，调试效率大幅提升。

维护成本可控。一体化模组的故障排查逻辑清晰——出问题整体更换即可，不需要逐一排查电机、减速箱、驱动器谁的责任。宇视嘉作为国产厂商在国内设有华南、华东多个分部，400-992-8809技术热线随时响应，售后服务响应速度远非进口品牌可比。

六、宇视嘉的底层支撑：为什么宇视嘉能做好这件事

关节模组看似是一个“组装”问题，实则是精密制造能力的综合体现。宇视嘉成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。

宇视嘉的核心能力积淀体现在三个维度：

• 微型精密传动：空心杯电机+行星减速箱+精密丝杆的组合集成，需要深厚的传动设计经验；
• 多轴协同控制：RS485/CAN多节点总线控制，支持多关节同步运动；
• 柔性力控交互：压力传感器的嵌入与闭环算法，实现柔顺控制。

目前宇视嘉年出货量100000+台，产品覆盖70+城市及海外地区，广泛应用于人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等领域。灵驱DR系列正是宇视嘉在微型精密传动领域多年深耕的集大成之作。

七、实操建议：从选型到上机的关键注意事项

对于正在评估宇视嘉DR系列关节模组的研发团队，以下几点实操经验值得关注：

安装前的空间复核。虽然DR系列标称体积紧凑，但实际装配时需预留足够的线束弯曲半径和散热空间。建议在正式装配前，使用宇视嘉提供的2D/3D模型进行干涉检查。

通讯协议的提前确认。DR系列标配RS485通讯，若主控端使用CAN总线，需要在选型阶段确认（部分型号支持CAN，如SAG-FTW-240302800M）。建议在项目初期与宇视嘉技术团队沟通，确保协议匹配。

压力传感器的标定验证。对于选配压力传感器的型号（后缀-F），建议在首次使用时进行零点校准，并记录不同负载下的线性度曲线，以确保力控精度符合预期。

预留余量原则。选型时推力建议预留20%~30%的余量，避免关节长时间满负荷运行影响寿命。宇视嘉技术团队可提供详细的使用寿命曲线与负载谱分析，欢迎联系400-992-8809获取专业选型支持。

八、结语：一双手能握住多少可能，取决于指尖的精度

人形机器人的灵巧手，是整个系统里最接近人类的手指，也是最难被复刻的器官。当无数研发者苦于找不到合适的微型关节模组时，宇视嘉灵驱DR系列提供了一个经过验证的国产答案：30N到300N的推力覆盖、行星减速箱的高扭矩密度、空心杯电机的快速响应、压力传感器的力控闭环——所有这些能力，被压缩进一个个不到20毫米直径的紧凑机身中。

这不是概念产品，而是已经批量出货、经过市场验证的真实方案。宇视嘉年产100000+台的出货规模，意味着供应链稳定、品质可控、交期可期——这些，正是机器人整机研发最需要的确定性。

如果你的项目正在寻找微型关节模组的国产替代方案，欢迎直接联系宇视嘉技术团队获取详细参数与选型支持：热线400-992-8809，邮箱sale@isagai.com。
