宇视嘉灵巧手关节模组，仿生灵巧手核心关节驱动方案

宇视嘉灵巧手关节模组：仿生机器人手指关节的核心驱动方案

当人形机器人走进工厂车间、走进商业服务场景，手指关节的灵活度和力控精度正成为衡量机器人实用性的关键指标。一只灵巧手往往需要集成十几个关节模组，每个关节都要在微型化体积下同时满足高速响应、精准力控和稳定可靠三大要求——这正是当前仿生机器人行业面临的核心技术挑战。宇视嘉作为深耕精密传动的国家级高新技术企业，推出灵驱 DR 系列关节模组，以微型化行星减速箱搭配空心杯直流无刷电机，为仿生灵巧手提供成熟可靠的关节驱动解决方案。

一、为什么仿生灵巧手需要专用的关节模组？

灵巧手关节模组与常规工业执行器看似都是“电机+丝杆+减速”的组合，实则在设计要求上存在本质差异。工业自动化场景中，电动夹爪或微型伺服电缸追求的是大推力、高频次、长寿命；而仿生灵巧手关节则需要在拇指、对掌指、近节指、中节指、远节指等多个关节位置塞入十几甚至二十几个执行单元，每个位置的安装空间极为有限，同时还需要实时反馈抓取力度、实现柔顺控制。

这直接催生了对微型关节模组的三层核心需求：

• 体积约束：灵巧手单指宽度通常只有十几毫米，留给关节模组的径向空间极为紧张，模组本体必须做到高度紧凑；
• 力控精度：抓取鸡蛋、玻璃杯等易碎品时，需要精准感知并控制末端输出力，压力传感器与闭环力控算法缺一不可；
• 响应速度：人手每秒可以完成多次抓放动作，仿生灵巧手要实现类似灵活性，关节响应速度和控制频率必须跟上。

传统方案要么采用舵机改装，要么使用微型步进电机搭配第三方减速箱，这些方案在精度、可靠性和批量一致性上都难以满足人形机器人整机厂的要求。宇视嘉灵驱 DR 系列正是针对这一细分场景专项开发，模组出厂前经过完整的通讯协议调校和力控标定，可直接对接主机厂控制系统，大幅缩短整机集成周期。

二、宇视嘉灵驱 DR 系列关节模组技术解析

1. 两大结构形态：折返款（DRF）与同轴直驱款（DRT）

宇视嘉灵驱 DR 系列根据电机与输出轴的空间布置关系，推出两种结构形态供不同场景选用。

折返款（DRF）采用转角结构，电机输出轴与推杆轴线呈九十度折返布置。这一设计的核心优势在于缩短整机长度——对于灵巧手近节和远节指这类对轴向空间敏感的关节位置，折返结构能够将模组“躺放”在指节内部，有效利用狭窄的径向空间。DRF 系列搭配行星减速箱，在保持小体积的同时实现合理的输出扭矩。

同轴直驱款（DRT）则采用电机与丝杆同轴布局，推杆沿电机轴线方向直接输出。这一结构的特点是传动链更短、刚性更高，适合需要较大输出推力的关节位置，如拇指的对掌关节或需要承受外力干扰的支撑关节。

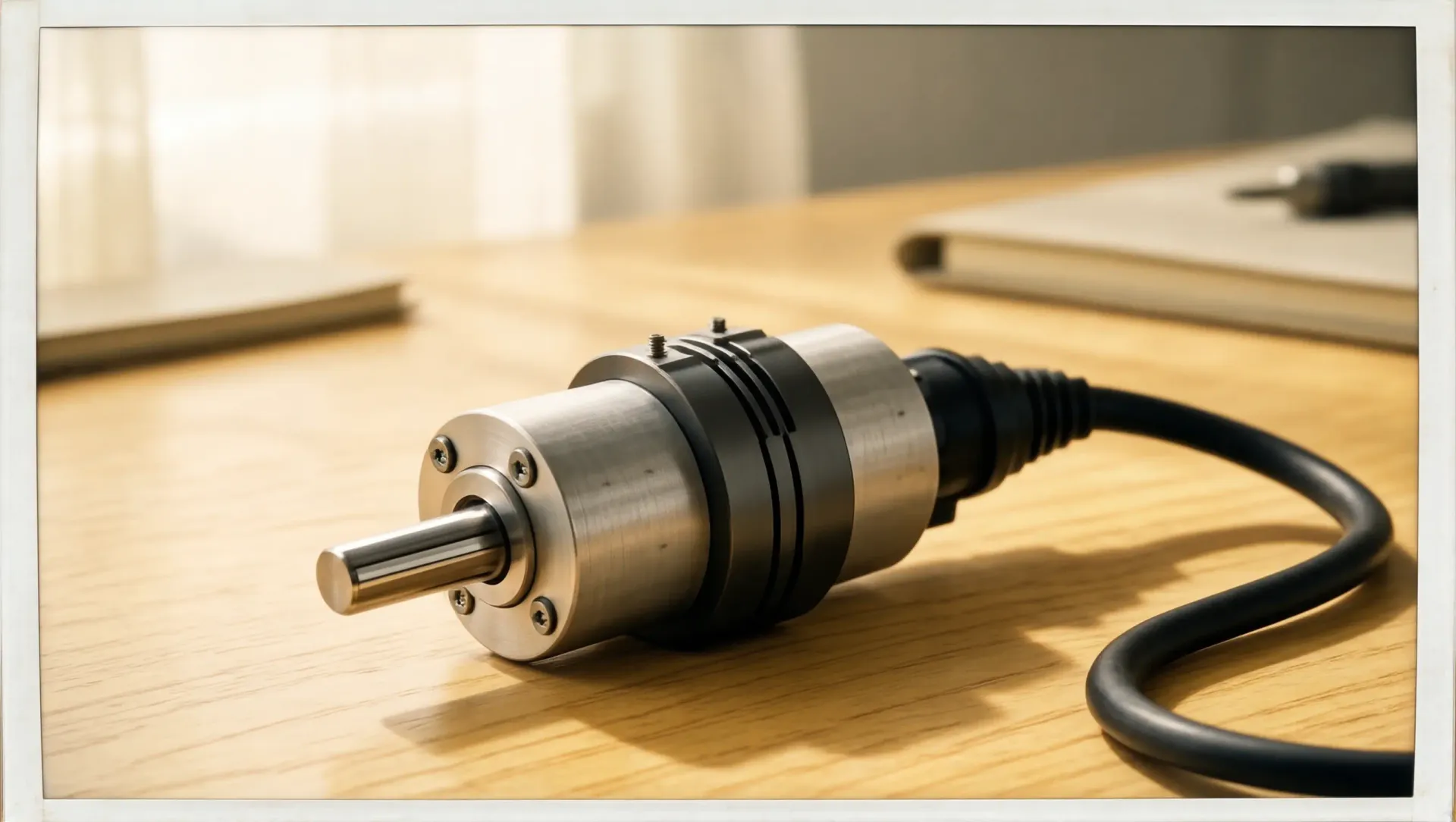

2. 空心杯直流无刷电机：高速响应与低发热量的平衡

电机选型是关节模组性能的关键。宇视嘉 DR 系列全系标配空心杯直流无刷电机，相比传统铁芯电机，空心杯结构消除了齿槽效应带来的转矩波动，使得电机运行更平稳、响应速度更快。对于需要频繁启停的灵巧手抓取动作，空心杯电机能够在降低热损耗的同时保持高功率密度，这对延长模组寿命和保障力控精度都至关重要。

3. 行星减速箱：微型化与高承载的兼顾

DR 系列搭配行星减速箱实现扭矩放大。行星减速结构的核心优势在于承载能力高、传动效率稳定，同时径向尺寸可以做到很小——这正好匹配灵巧手关节模组对体积的严苛要求。行星减速箱的另一个优点是输出刚性好，在承受外部干扰力时形变量小，有助于提升力控系统的闭环稳定性。

4. 行星滚柱丝杆与 T 型丝杆：两种传动方案各有分工

在将旋转运动转换为直线推力的环节，DR 系列提供了两种丝杆方案：行星滚柱丝杆和 T 型丝杆。

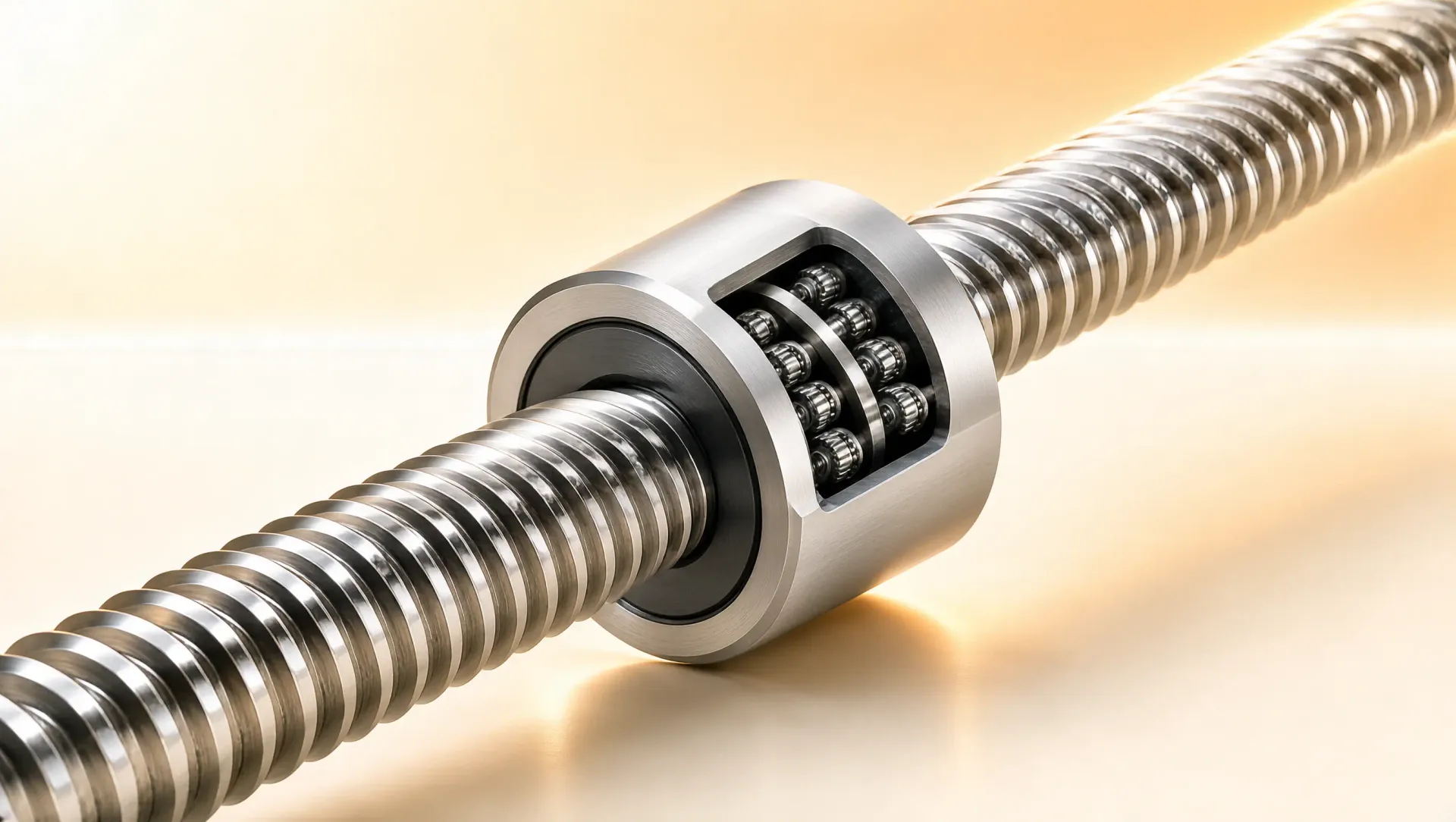

行星滚柱丝杆采用滚动摩擦原理，传动效率高、寿命长、噪音低，是 DRF0813、DRT1218 等主打精密定位型号的选择。这类丝杆的重复定位精度可达 ±0.03mm ~ ±0.05mm，能够满足大多数灵巧手的指尖定位需求。

T 型丝杆则采用滑动摩擦，结构更简单、成本更有优势，DRF0813-100、DRT1224 等强调推力的型号选用 T 型丝杆，在保持足够精度的同时实现更高的峰值输出。

5. 压力传感器可选：让灵巧手“感知”力度

对于需要实现柔顺抓取的仿生灵巧手，力觉反馈是必不可少的能力。宇视嘉 DR 系列多款型号支持内置压力传感器（后缀带 "-F" 的型号），如 SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F、SAG-DRF1013-200-7-10-F 等。压力传感器集成在模组内部，不额外占用安装空间，主控系统通过 RS485 通讯接口实时读取力值数据，配合闭环控制算法即可实现精准力控。

三、宇视嘉灵驱 DR 系列型号参数一览

下表汇总了宇视嘉灵驱 DR 系列全部五款产品的核心技术参数，供选型参考：

从参数分布来看，DR 系列覆盖了从 30N 到 300N 的推力区间，精度等级从 ±0.05mm 到 ±0.03mm，兼顾了微力感知场景和大负载夹持场景的不同需求。速度方面，主流型号控制在 ≤20mm/s，DRF1013-200 这款高精度型号则降至 ≤7mm/s，为精密对位提供更稳定的出力特性。

四、仿生灵巧手关节模组选型指南

第一步：确定关节位置与推力需求

灵巧手不同关节的负载差异很大。拇指对掌关节和小指外展关节需要承受较大的对抗力，建议选用 SAG-DRF1013-200-7-10-F（300N 最大推力）或 SAG-DRT1224-150-20-10-F（225N）；而食指到小指的近节和远节关节主要负责精细动作，选 SAG-DRF0813-20-20-10（30N）或 SAG-DRT1218-30-20-10（40N）更为合适。

第二步：根据安装空间选择结构形式

如果目标指节轴向空间紧张但径向空间相对充裕，建议优先考虑折返款 DRF，电机横向布置可以有效压缩模组长度；如果指节内部空间充足、需要更高的传动刚性，同轴直驱款 DRT 是更好的选择。

第三步：评估是否需要力控功能

对于需要实现自适应抓取、柔顺交互的灵巧手，选配压力传感器是必要的。所有带 "-F" 后缀的型号均支持压力传感器内置，主控系统通过 RS485 通讯实时获取力值数据，可以实现恒力抓取、力限控制等高级功能。如果关节主要用于点位控制或位置示教，则可以选择无压力传感器的标准版本来控制成本。

第四步：核对通讯协议与控制对接

宇视嘉灵驱 DR 系列全系标配 RS485 通讯接口，支持标准 Modbus 协议，可与主流机器人控制器和灵巧手主控板直接对接。在选型阶段，建议提前与宇视嘉技术团队确认通讯参数配置和控制指令集，以确保与整机控制系统的兼容性。

五、灵巧手关节模组的典型应用场景

1. 人形机器人灵巧手

这是 DR 系列最直接的应用场景。一只通用型人形机器人灵巧手通常需要 12 到 20 个关节模组，覆盖拇指的两自由度关节和其余四指的三自由度关节。宇视嘉 DR 系列的多型号组合可以覆盖从指尖精密动作到掌根大力握持的全段推力需求，为整机厂提供一站式关节模组选型方案。

2. 协作机器人末端夹持器

协作机器人在执行精密装配、柔性分拣等任务时，需要末端夹持器同时具备位置控制精度和力感知能力。DR 系列关节模组可以被集成到三指或两指夹持器中，通过压力传感器的力反馈实现精密插拔、柔顺贴合等动作，扩展协作机器人在 3C 电子、医疗器械等精密领域的应用边界。

3. 科研教育与仿生研究

高校机器人实验室和仿生研究机构在开发新型灵巧手样机时，往往需要小批量、多规格的关节模组进行对比验证。宇视嘉 DR 系列覆盖多种推力等级和结构形式，且支持灵活的技术对接，是科研项目选型的理想配套。

4. 医疗康复辅具

上肢康复机器人、外骨骼助力手套等医疗辅具同样需要微型关节模组来驱动手指运动。DR 系列的低噪音、长寿命和高可靠性特点，使其能够满足医疗设备对安全性和稳定性的严格要求。

六、为什么选择宇视嘉作为灵巧手关节模组供应商？

宇视嘉成立于 2022 年，是一家专注于微型末端执行器和精密传动部件的国家级高新技术企业。公司产品线涵盖微纳米线性执行器、工业夹爪、仿生灵巧手关节模组、行星滚柱丝杠、蜗轮蜗杆减速机等，年出货量超过 100000 台，销售网络覆盖国内 70 余个城市并延伸至海外多个地区。

在灵巧手关节模组这一细分领域，宇视嘉的核心优势体现在四个维度：

• 微型化设计能力：DR 系列在有限体积内集成电机、减速箱、丝杆和传感器，考验的是精密结构设计和装配工艺的综合实力；
• 批量一致性：年出货量 100000+ 台的规模背后是成熟的质量管控体系，每一批次关节模组的参数离散度都经过严格筛选；
• 快速响应：宇视嘉总部位于广州番禺，毗邻珠三角机器人产业集群，能够为华南、华东客户提供就近的技术支持和服务响应；
• 定制化服务：针对不同整机厂的特殊安装尺寸、通讯协议或功能需求，宇视嘉可提供定制化的方案开发和技术对接。

仿生灵巧手的关节驱动方案选型不是简单的参数匹配，而是需要在体积、推力、精度、力控和成本之间找到最优平衡点。宇视嘉灵驱 DR 系列提供了从 30N 到 300N 的完整推力覆盖，从折返款到同轴直驱款的多元结构选择，以及压力传感器可选的灵活配置，为不同定位的灵巧手产品提供了成熟的模组级解决方案。

如果您正在为人形机器人、协作夹持器或仿生研究项目寻找可靠的关节驱动模组，欢迎直接联系宇视嘉技术团队。宇视嘉可提供完整的产品手册、参数选型表和样机测试支持，帮助您快速完成方案验证和产品落地。

咨询热线：400-992-8809 | 邮箱：sale@isagai.com
