宇视嘉行星滚柱丝杠最大推力1000N承载能力解析

宇视嘉行星滚柱丝杠最大推力1000N：微型身材如何扛住一吨级承载

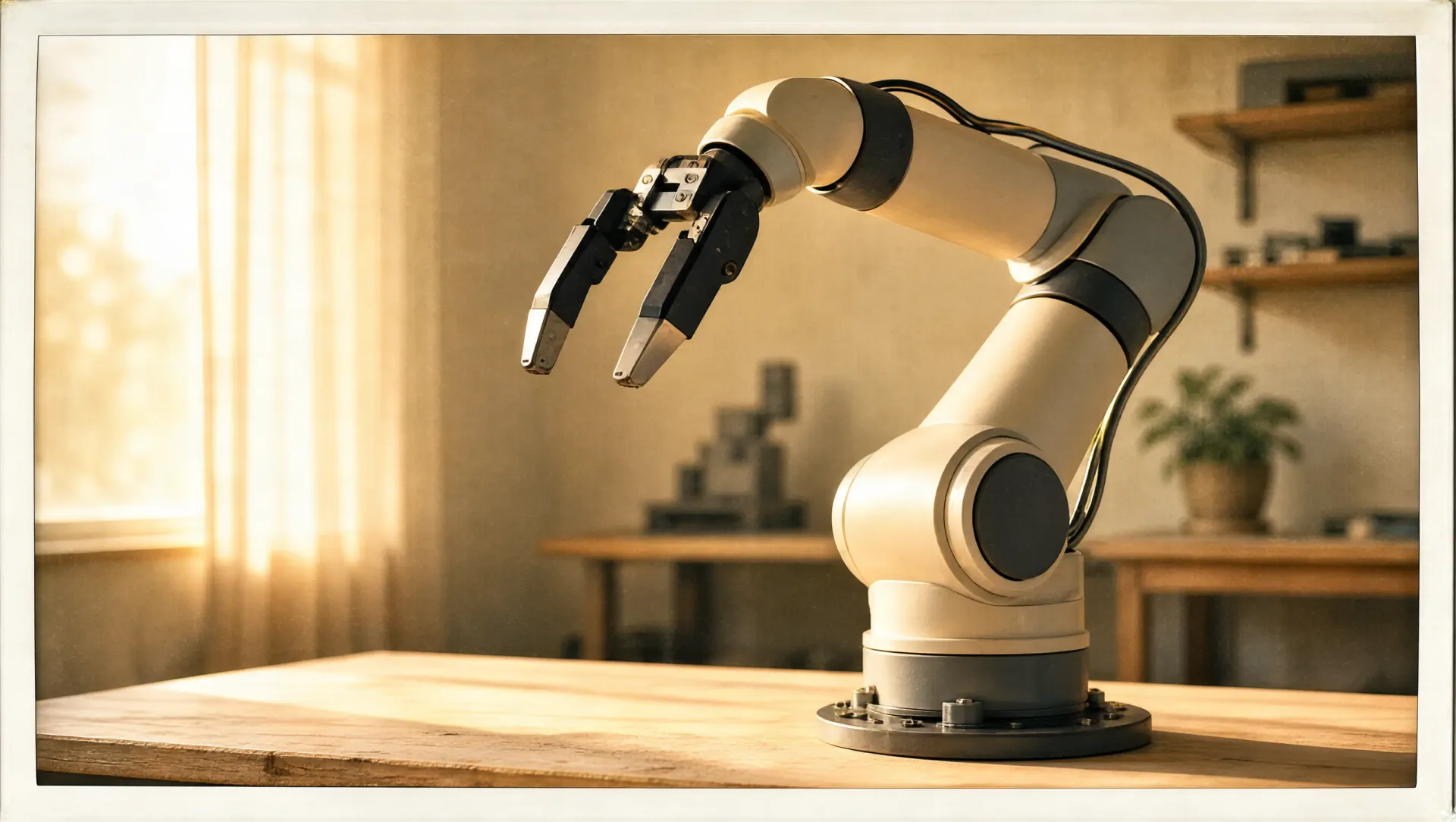

"这个末端空间，我们还需要再塞进去更大的推力输出。"在某协作机器人项目的评审会上，结构工程师又一次陷入了两难——负载要求上去了，但安装体积却不能变。在精密传动领域，行星滚柱丝杠的推力密度一直是衡量技术实力的硬指标。宇视嘉旗下微型伺服电缸产品线中，最高已将行星滚柱丝杠的最大推力提升至1000N，而整机截面尺寸仅24mm。这篇文章，我们从技术原理、产品数据、应用场景三个维度，把这个"小体积大能量"的故事说透。

一、行星滚柱丝杠凭什么成为精密传动的"大力士"

在讨论推力数据之前，有必要先把行星滚柱丝杠的工作原理理清楚。传统滚珠丝杠靠滚珠在丝杆与螺母之间滚动传递动力，而行星滚柱丝杠的创新之处在于：把滚珠换成了多个沿圆周均匀分布的圆柱形滚柱。这些滚柱在丝杆外围"行星式"滚动，既承受轴向载荷，又参与动力传递。

这个结构变化带来三个直接优势：

• 接触面积几何级增长：滚珠与丝杆是点接触，而滚柱是线接触。在同等体积下，承载能力大幅提升；
• 多滚柱并联负载：通常7到9个滚柱同时参与受力，单个元件的负荷密度显著降低，寿命更长；
• 轴向与径向刚度更高：线性接触决定了更高的轴向刚度，这对于需要精确力控的末端执行场景尤为关键。

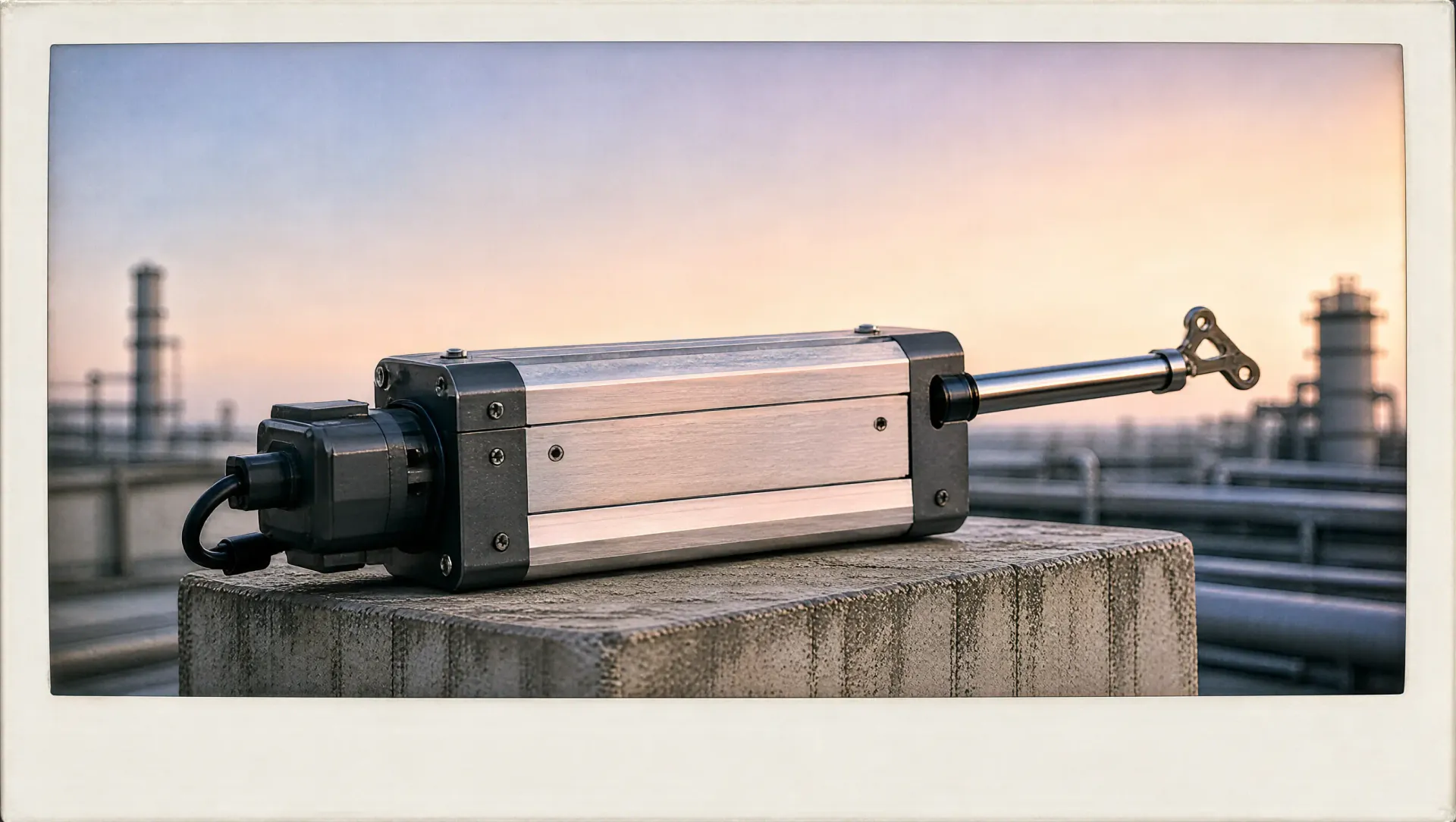

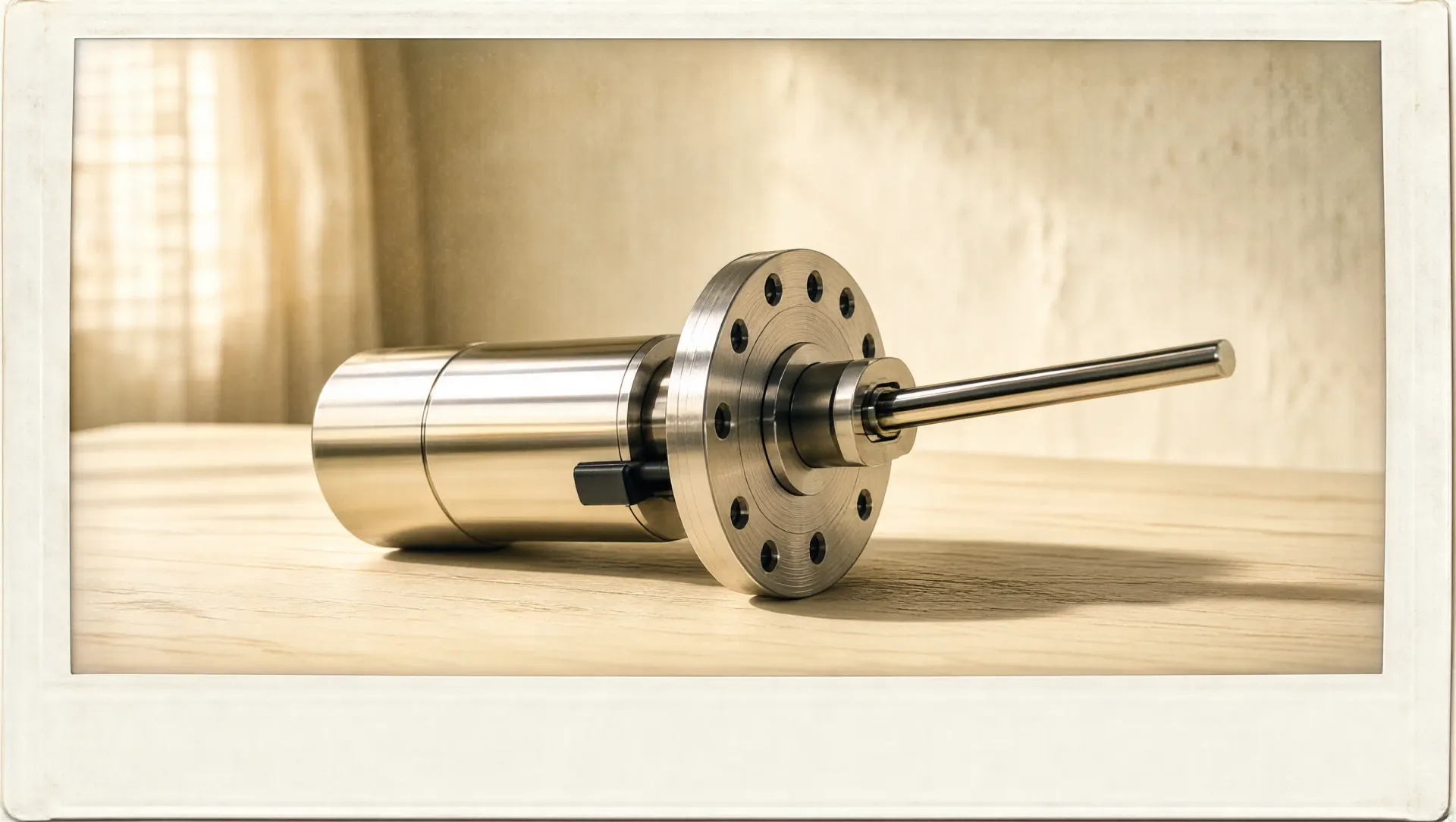

宇视嘉的微型伺服电缸产品普遍采用行星滚柱丝杠作为传动元件。以FT系列为例，从SAG-FT-121202400XS到SAG-FT-200202400ZUM，额定推力统一为400N，最大推力可达600N。而FTW系列中的SAG-FTW-240302800M更进一步，将最大推力推升至1000N，成为全系15款产品中推力参数的峰值。

二、1000N推力机型深度拆解：SAG-FTW-240302800M

如果说FT系列是宇视嘉的"标准答案"，那么SAG-FTW-240302800M则是针对高负载场景的"专项选手"。我们来逐项解析这款机型的关键参数：

2.1 基础规格一览

1000N的最大推力是什么概念？相当于约102公斤物体的重力。对于一个整机重量仅230克、截面直径24mm的微型执行器而言，这相当于"用一只手举起一辆摩托车"。而±0.002mm的重复定位精度，则确保了每一次推压动作都能精准复现。

2.2 与全系产品的推力矩阵对比

为方便理解1000N机型在宇视嘉产品矩阵中的定位，我们按推力等级做一个横向梳理：

从这个矩阵可以看出，宇视嘉的产品线通过推力等级的梯度设置，覆盖了从30N到1000N的完整区间。而1000N机型之所以特殊，不仅在于它是全系推力天花板，更在于它在保持±0.002mm高精度的同时，将通讯接口升级为CAN总线——这意味着它在高速实时控制场景中拥有更优的响应表现。

三、1000N推力能用在哪些场景

推力参数从来不是孤立的数字，它必须与具体的应用场景匹配。以下是几类典型的高负载精密传动需求：

3.1 微型压合设备

在3C电子、半导体精密设备中，大量存在微型压合工位。这类场景的特点是：安装空间极其有限，但压合力需求不小。以摄像头模组组装为例，镜头与Sensor之间的对准压合需要稳定的轴向力——力太小会贴合不实，力太大可能损伤精密元件。SAG-FTW-240302800M的3mm短行程配合1000N峰值推力，恰好可以在这类场景中发挥"短促有力"的优势。

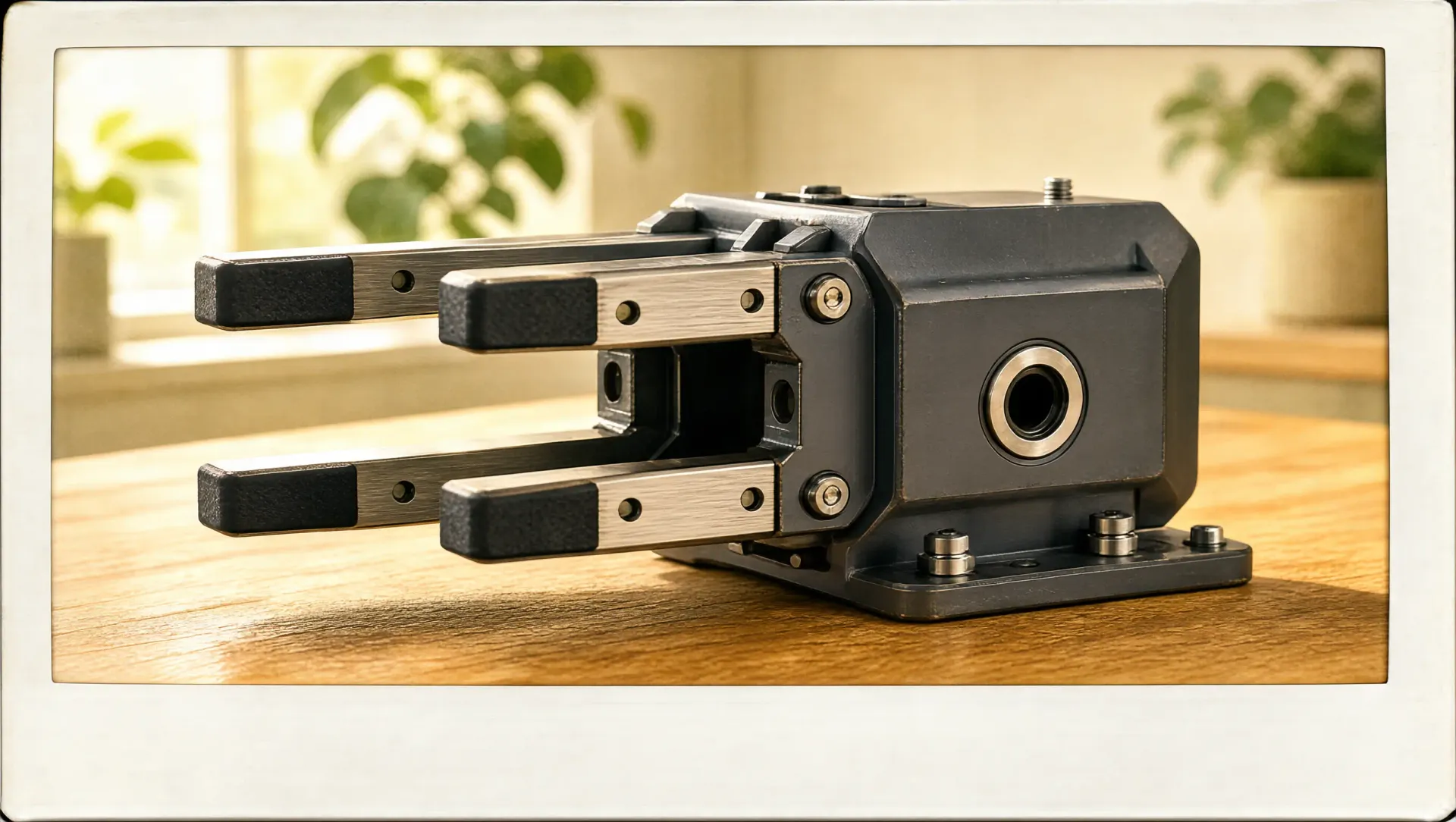

3.2 高强度检测夹爪

工业视觉检测中，部分工件的夹持需要更大的保持力。如果夹爪的推力不足，在取放过程中可能出现滑移，影响定位精度。高推力机型可以作为夹爪的驱动核心，确保在狭小空间内也能获得足够的夹持力。

3.3 精密装配中的预压工序

某些装配工艺需要在正式焊接或胶合之前，对工件施加预压力以消除间隙。这个预压力往往需要比正常工作时更大的力值，但行程极短。1000N推力配合3mm行程的设计逻辑，恰好契合这类"短行程高力"的需求。

四、选型工程师最关心的三个问题

在实际的选型咨询中，工程师们对高推力机型往往有以下疑问，我们逐一解答：

4.1 推力与精度能否兼得

很多人存在一个认知误区：高推力必然牺牲精度。但宇视嘉的实践表明，通过优化行星滚柱丝杠的加工精度与预紧力控制，可以在保持高推力的同时，将重复定位精度维持在±0.002mm级别。以SAG-FTW-240302800M为例，1000N最大推力与±0.002mm重复精度的并存，正是这一技术平衡的体现。

4.2 高推力机型的工作寿命如何

行星滚柱丝杠的多滚柱并联结构，天然具有更长的疲劳寿命。宇视嘉通过选用空心杯直流无刷电机配合行星滚柱丝杠，实现了两方面保障：一是电机本身的转速波动小、发热低，减少了对丝杠热膨胀的影响；二是行星滚柱丝杠的线接触结构将接触应力分散到更大的面积上。综合来看，在额定推力范围内使用时，这类执行器的寿命表现是稳定的。

4.3 如何判断自己的场景是否需要1000N

选型不是"越高越好"，而是"够用且有余量"。建议按照以下逻辑判断：

• 计算实际所需的最大工作推力，留足20%~30%的安全余量；
• 确认安装空间是否允许24mm截面尺寸；
• 判断是否需要CAN通讯——如果系统已采用RS485总线，则同系列中还有SAG-FT-201202400XS（最大推力600N、RS485接口）可以选择；
• 确认行程需求——1000N机型为3mm行程，如果需要更长的行程（如12mm），则需在600N区间内选择对应型号。

如果仍无法确定，欢迎联系宇视嘉技术团队进行选型支持。

五、一句话总结

行星滚柱丝杠的最大推力从30N到1000N的跨越，不是简单的参数堆砌，而是宇视嘉对微型化与高负载这对矛盾需求的系统性回答。SAG-FTW-240302800M证明了一件事：在精密传动的世界里，小体积与大力矩从来不是非此即彼的选择题。

宇视嘉年出货量突破100000台，产品覆盖70余个城市及海外市场，旗下微型伺服电缸、电动夹爪、行星滚柱丝杠等核心品类，正持续为协作机器人、半导体设备、3C电子智能制造等领域的客户提供可靠的传动解决方案。如果您正在为某个末端执行场景寻找"小身材大能量"的执行器，不妨从宇视嘉的产品手册开始了解一下。
