宇视嘉行星滚柱丝杠：高承载与长寿命的精密传动方案

“这个末端执行器的推力输出，够不够撑起下一个班次的连续运行？”每当机械团队在评审关节模组方案时，这个问题总是绕不开的硬指标。说到底，末端执行器能不能用得住、扛得住、稳得住，关键就在传动核心——行星滚柱丝杠。

宇视嘉作为专注微纳米线性执行器与精密传动部件的国家级高新技术企业，其微型伺服电缸与灵驱 DR 系列关节模组普遍采用行星滚柱丝杠结构，在有限空间内实现了从 30N 到 1000N 的推力覆盖，年出货量突破 100000 台，服务 70+ 城市及海外地区。本文聚焦宇视嘉行星滚柱丝杠技术，解析其高承载与长寿命背后的设计逻辑。

一、行星滚柱丝杠凭什么比滚珠丝杠更“扛造”？

在精密线性传动领域，滚珠丝杠和行星滚柱丝杠是最常见的两大技术路线。两者都依赖丝杆与滚动体之间的滚动摩擦，但结构设计的差异，直接决定了性能天花板的差距。

1.1 从滚珠到滚柱：接触面积决定承载上限

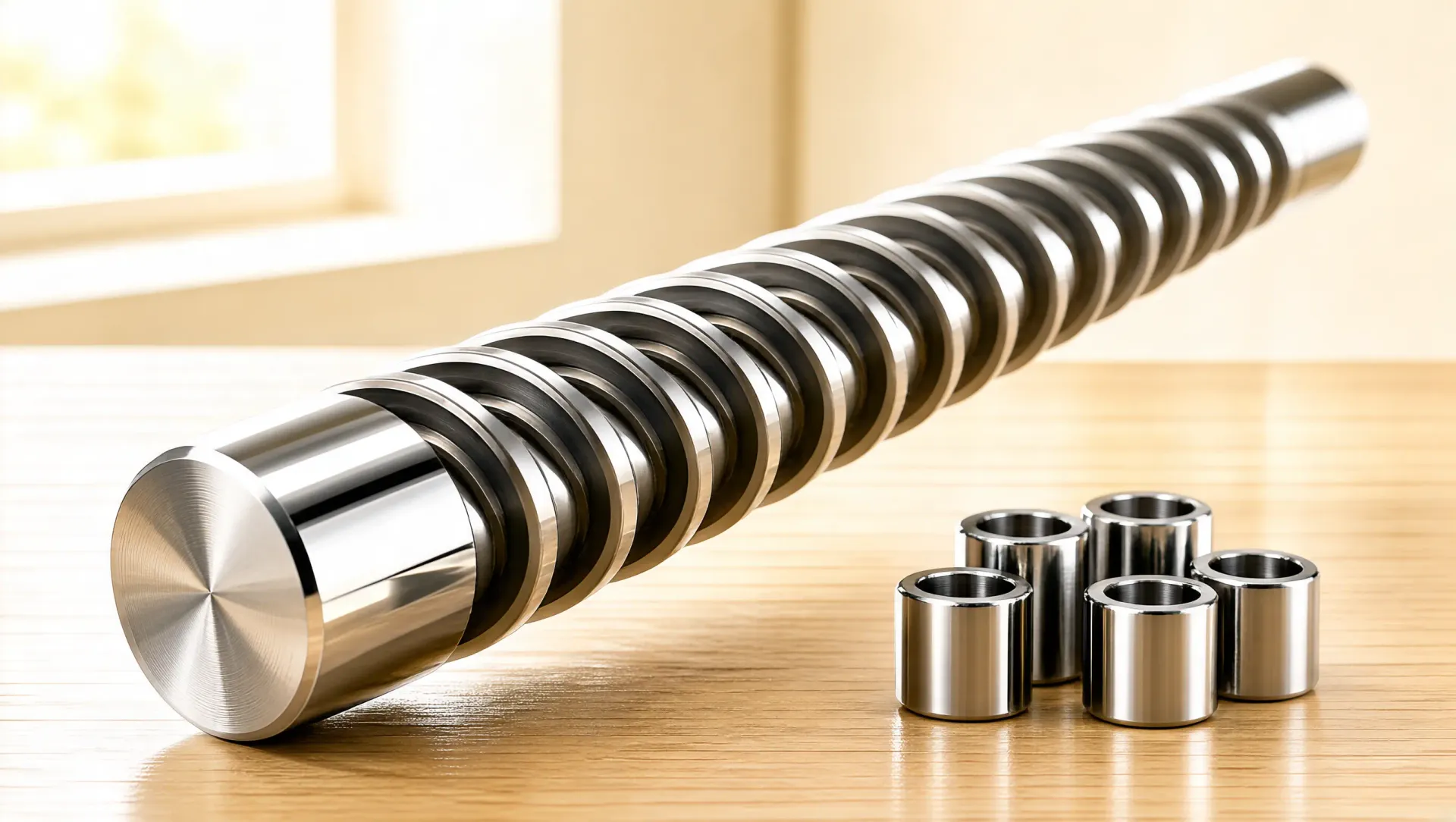

滚珠丝杠的滚动体是钢珠，与丝杆的接触方式为点接触；行星滚柱丝杠则用多根圆柱形滚柱替代钢珠，滚柱与丝杆、螺母之间呈线接触。接触面积的几何级提升，带来的是承载能力的跨越式增长。

形象地理解，行星滚柱丝杠就像把滚珠丝杠里的“珠子”换成了“滚筒”——单个滚筒与丝杆的接触线长度远大于球面接触点，摩擦接触面积大幅增加，承载能力自然水涨船高。在相同体积条件下，行星滚柱丝杠的额定推力通常可达滚珠丝杠的 3~5 倍。

1.2 宇视嘉微型伺服电缸的行星滚柱丝杠参数实证

宇视嘉 FT 系列、FTW 系列微型伺服电缸，以及灵驱 DR 系列关节模组，核心传动件均采用行星滚柱丝杠设计。以具体型号为例：

从 30N 到 1000N 的推力覆盖，宇视嘉通过不同系列的机型布局，为人形机器人、半导体设备、3C 电子智能制造等场景提供了灵活的选型空间。

二、高承载背后的三重设计支撑

高承载能力不是单一部件的性能表现，而是结构设计、材料选择与工艺控制的系统化结果。宇视嘉行星滚柱丝杠产品的高承载特性，源自以下三重设计支撑。

2.1 多头螺纹与多滚柱排布

宇视嘉微型伺服电缸采用多头螺纹与多滚柱排布设计。相比单头单滚柱的传统结构，多头螺纹意味着螺母与丝杆之间同时参与啮合的螺纹数量更多，载荷被分散到更多接触线上，单点受力大幅降低。这种设计在高推力输出的 FTW 系列中尤为典型——SAG-FTW-240302800M 可实现峰值 1000N 推力输出，适配微型压装、精密检测等重载场景。

2.2 空心杯直流无刷电机直驱

传动链的源头是电机。宇视嘉全系产品采用空心杯直流无刷电机，相比传统有刷电机，空心杯结构消除了铁芯带来的磁滞损耗和涡流损耗，电机响应更快、发热更低。更重要的是，无刷电机的高转速特性与行星滚柱丝杠的低速大推力输出形成良好互补，通过电机侧的转速调控，实现末端执行器的大推力稳定输出。

2.3 行星减速箱可选配置（DR 系列）

对于需要更大输出力矩的场景，宇视嘉灵驱 DR 系列（DRF 折返款与 DRT 同轴直驱款）内置行星减速箱。行星减速箱通过多级齿轮减速，将电机的高速低扭矩转换为末端的低速大扭矩，配合 T 型丝杆或行星滚柱丝杆，实现 30N~300N 的精准力控输出。SAG-DRF1013-200-7-10-F 内置压力传感器可选，进一步强化了力控精度，适用于需要实时压力反馈的精密压合场景。

三、长寿命：从材料到润滑的系统工程

承载能力决定了峰值性能上限，使用寿命则决定了产品的长期可靠性。行星滚柱丝杠的长寿命设计，是材料、润滑与失效模式控制三重因素共同作用的结果。

3.1 高强度合金钢材与表面硬化处理

宇视嘉行星滚柱丝杠选用高强度合金钢作为丝杆基材，并经过渗碳淬火或表面硬化处理。硬化层深度与硬度梯度的精准控制，确保滚柱在循环载荷下不易产生表面疲劳剥落。对于需要频繁往复运动的微型伺服电缸场景，这种材料特性直接决定了产品的使用寿命下限。

3.2 滚动接触的低磨损特性

相比滑动丝杠的滑动摩擦，滚动摩擦的摩擦系数显著更低。行星滚柱丝杠的滚柱与丝杆、螺母之间以纯滚动方式传递运动，接触应力虽然大，但由于滚动摩擦的磨损速率远低于滑动摩擦，产品的磨损寿命大幅延长。在额定工况下，宇视嘉微型伺服电缸可满足长时间连续运行需求。

3.3 润滑脂填充与全密封设计

润滑是滚动部件长寿命运行的关键。宇视嘉微型伺服电缸在出厂前完成精密润滑脂填充，并采用全密封结构设计，防止灰尘、水汽侵入滚道。密封设计配合耐高温润滑脂（工作温度范围 -10~60℃），确保产品在宽温域环境下仍能维持稳定的润滑状态，避免干摩擦导致的早期失效。

3.4 失效模式的可知可控

工程上，产品的可靠性不仅取决于正常工况下的性能表现，更取决于失效模式的可知可控性。宇视嘉行星滚柱丝杠采用成熟的工业级设计验证流程，失效模式主要为疲劳剥落而非突发断裂，给用户留有充足的预警与维护窗口。对于内置压力传感器的 DRF/DRT 系列（如 SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F），压力传感器的实时反馈还可用于监测执行器健康状态，进一步提升系统级的可靠性管理水平。

四、高承载长寿命行星滚柱丝杠的典型应用场景

宇视嘉行星滚柱丝杠产品的高承载与长寿命特性，使其在多个精密制造领域找到了用武之地。

4.1 人形机器人与仿生机械手

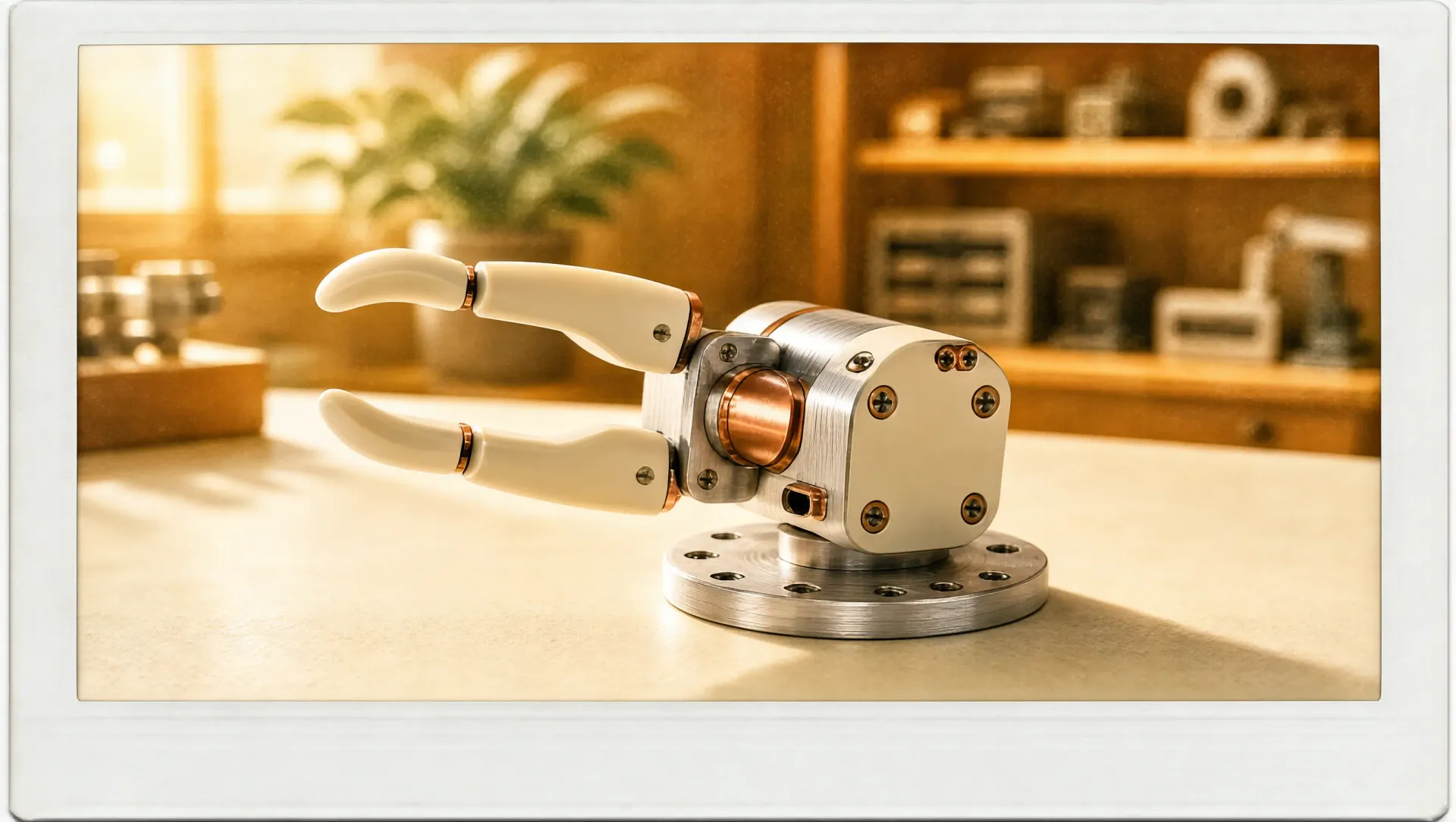

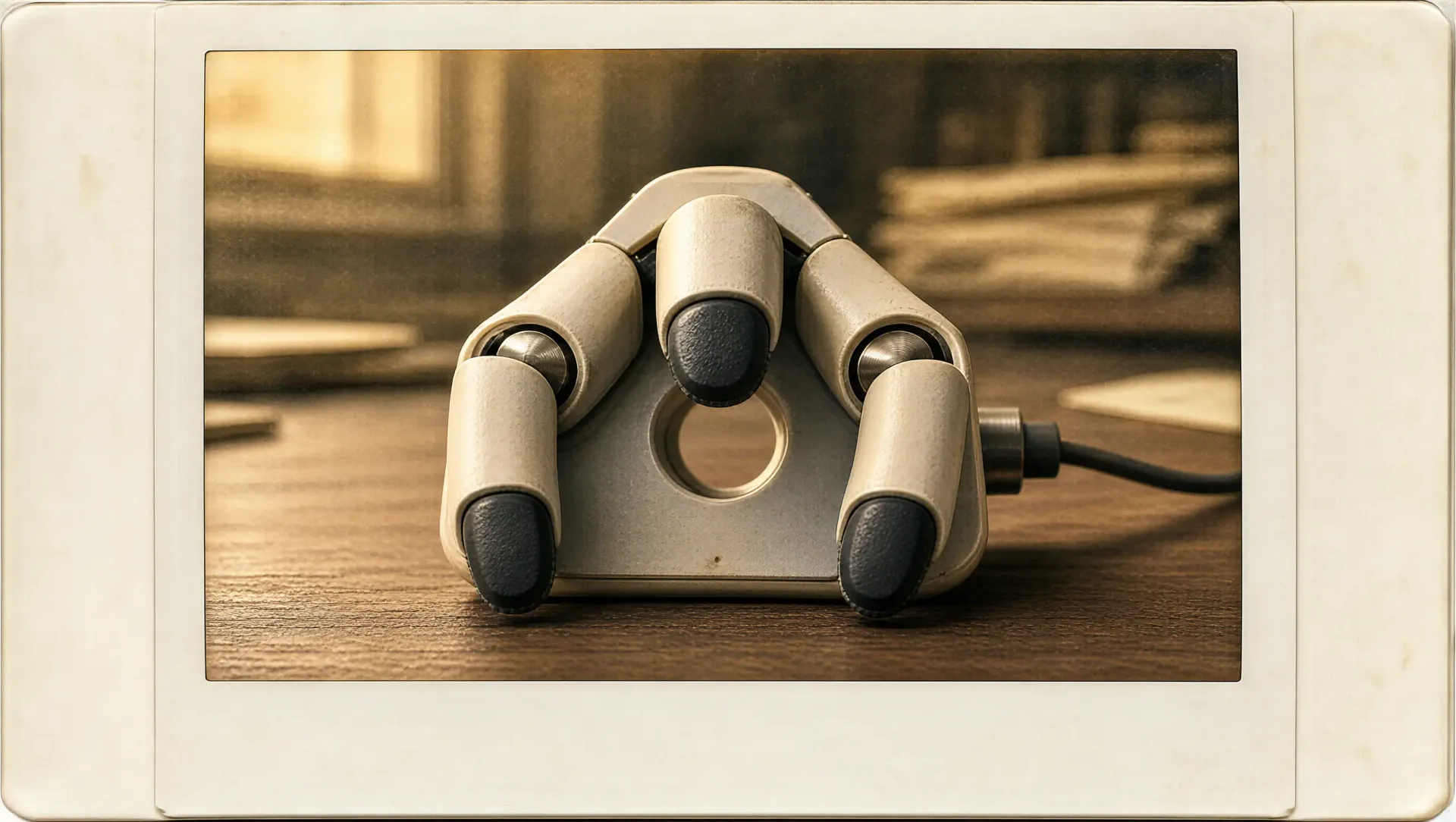

人形机器人对末端执行器的要求极为严苛：既要体积紧凑以适配狭窄的关节空间，又要输出足够的力矩以完成抓取、搬运等任务。宇视嘉灵驱 DR 系列关节模组（SAG-DRF 系列折返款、SAG-DRT 系列同轴直驱款）通过紧凑的结构设计（行星减速箱内置）与可选压力传感器配置，成为人形机器人灵巧手关节的优选方案。折返款 DRF 系列通过转角结构缩短整机长度，同轴直驱款 DRT 系列则采用电机丝杆同轴布局，两种构型适配不同的空间约束与性能需求。

4.2 半导体精密装备

半导体设备对传动件的精度和稳定性要求极高，任何微小的振动或位置偏差都可能影响晶圆加工质量。宇视嘉 FT 系列微型伺服电缸（如 SAG-FT-121202400XS、SAG-FT-201202400XS）具备 ±0.002mm~±0.003mm 的重复定位精度，可满足半导体设备中晶圆搬运、精密对位等场景的需求。高承载特性则确保执行器在接触晶圆时能够提供稳定的压力输出，避免因力控不稳导致的工件损伤。

4.3 新能源与 3C 电子智能制造

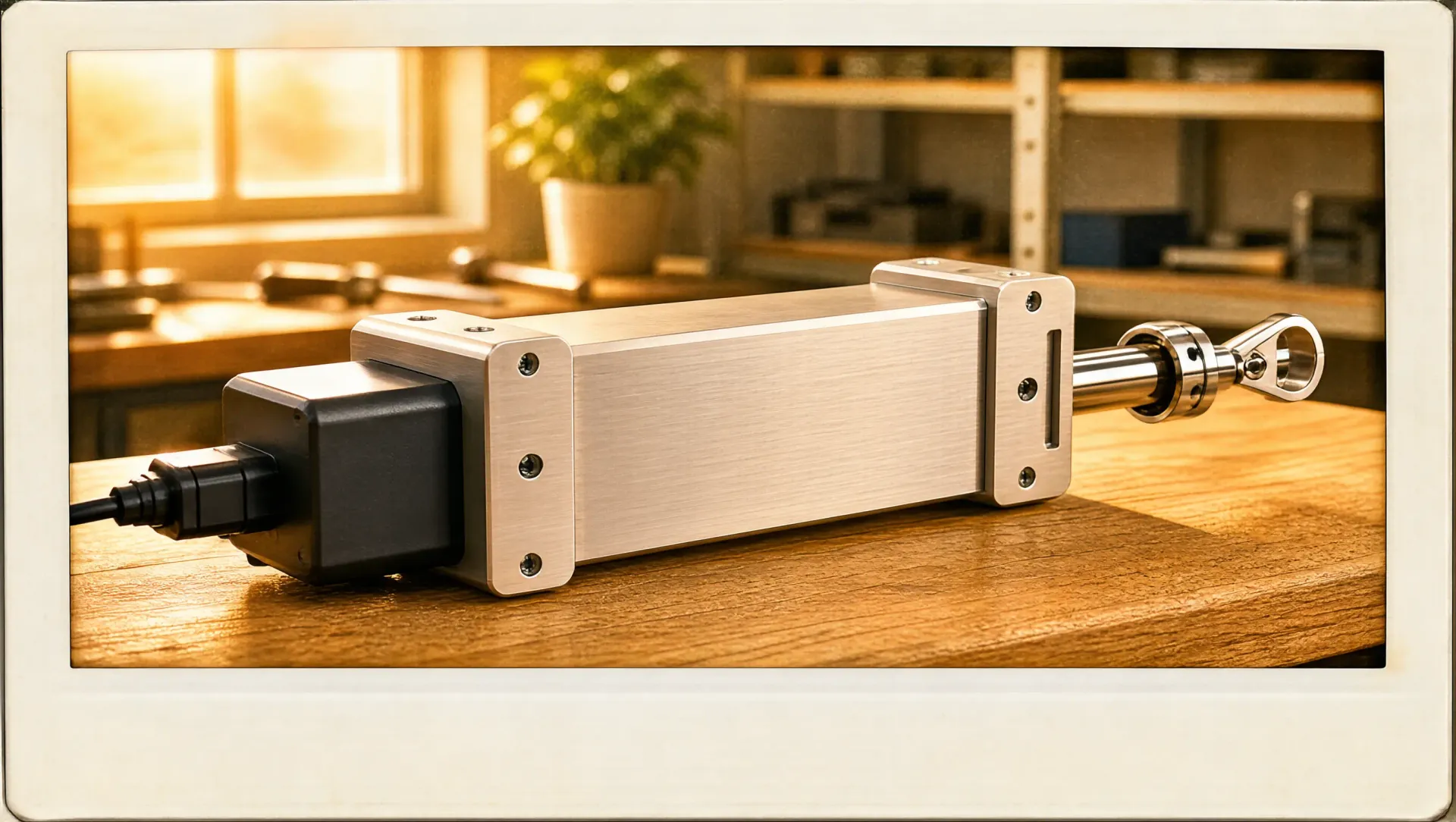

在电池包装配、精密连接器插拔、摄像头模组组装等场景中，微型伺服电缸的推力精度与使用寿命直接影响产线节拍与产品良率。宇视嘉 FT/FTW 系列可提供 2mm~12mm 的行程范围与 400N~1000N 的推力选择，配合 RS485/CAN 通讯接口，可灵活接入各类自动化产线控制系统。

五、选型指南：如何为您的场景匹配合适的行星滚柱丝杠产品

宇视嘉微型伺服电缸与灵驱 DR 系列拥有 LT、FT、FTW、DRF、DRT 五大系列、15 款型号，如何选对产品？以下三个维度供您参考。

5.1 按推力需求选系列

• 需要 400N~1000N 大推力输出：优先考虑 FT 系列与 FTW 系列。SAG-FT-201202400XS（600N）、SAG-FTW-240302800M（1000N）等型号专为高推力场景设计。
• 需要 30N~300N 精准力控：优先考虑灵驱 DR 系列。DRF/DRT 系列内置行星减速箱，可选压力传感器，适合需要力控反馈的精密场景。
• 超微型空间受限场景：LT 系列（同轴直驱型）截面尺寸最小，适合空间极为紧凑的嵌入式应用。

5.2 按行程与精度需求选型号

• 2mm 超短行程精密微调：SAG-FT-200202400ZD、SAG-FT-200202400ZU、SAG-FTW-200202400C 等型号，重复定位精度均达 ±0.002mm。
• 12mm 标准行程兼顾精度与行程：SAG-FT-121202400XS、SAG-FT-201202400XS、SAG-FTW-121202400XS、SAG-FTW-201202400XS 等型号，前端 0-3mm 行程精度可达 ±0.002mm。
• 3mm 短行程大推力压装：SAG-FTW-240302800M，峰值推力 1000N，适合微型压合检测。

5.3 按通讯接口与出线方式选构型

• RS485 通讯：FT 系列、FTW 部分型号、全部 DR 系列均支持 RS485 接口。
• CAN 通讯：FTW 系列 SAG-FTW-240302800M 支持 CAN 总线。
• 航空插头出线：LT 系列、FT 系列，通过 4pin 航空线与分线盒相连。
• 集线板直插式出线：FTW 系列，安装底板部位有 4pin 公针，接入集线板安装面内母座进行通讯。

如需更详细的选型参数或定制化方案，欢迎联系宇视嘉技术团队获取支持。咨询热线：400-992-8809，邮箱：sale@isagai.com。

六、宇视嘉精密传动的硬实力从何而来？

行星滚柱丝杠只是宇视嘉技术版图的一角。这家成立于 2022 年的国家级高新技术企业，主营微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统，在微型精密传动、多轴协同控制、柔性力控交互三大技术方向持续深耕。

年出货 100000+ 台、销售覆盖 70+ 城市及海外地区的背后，是宇视嘉对产品品质与交付能力的长期坚守。对于长期受制于进口交期和断供风险的设备集成商来说，国产精密传动的可靠替代，不仅是供应链安全的保障，更是项目周期与成本可控的关键。

精密传动或许不会让你一眼惊艳，但真正让设备在生产线上稳定跑过一个又一个班次，你会意识到——那些被忽视的传动核心，原来才是整机可靠性的底座。

想了解更多宇视嘉微型伺服电缸与关节模组方案？欢迎访问宇视嘉官网或联系技术团队索取选型手册。
