宇视嘉重载电动夹爪助力半导体设备精密夹持：国产替代的破局之道

半导体设备国产化浪潮下，一个长期被忽视的“卡脖子”环节正浮出水面——末端执行器的精密夹持。晶圆传输、芯片封装、检测分选，每一道工序背后都依赖着执行器的精准、稳定与可靠。过去，行业习惯依赖进口品牌，不仅面临漫长的交期等待，还要承受高昂的采购成本。如今，以宇视嘉为代表的国产精密执行器厂商，正在用技术创新打破这一困局。本文将深入解析重载电动夹爪在半导体设备中的应用逻辑，以及宇视嘉如何以微型化、精密化的产品矩阵，为行业提供切实可行的国产替代方案。

一、半导体设备对夹爪的严苛要求：精度、力度与空间的三重挑战

半导体制造被称为“制造业皇冠上的明珠”，其对工艺设备的要求堪称严苛。在晶圆搬运、芯片贴装、气密检测等核心工序中，夹爪作为直接与工件接触的末端执行器，承载着精密定位与可靠夹持的双重使命。

1.1 微米级精度：差之毫厘，谬以千里

以晶圆传输为例，一片12英寸晶圆价值数百美元，其表面布满数十亿个晶体管结构，任何微小的碰撞或偏移都可能导致整片晶圆报废。夹爪的重复定位精度直接决定了工件在工序间的流转可靠性。当前先进制程已推进至3纳米节点，对应的工艺容差已压缩至亚微米级别，这意味着夹爪的定位精度必须达到±0.01mm甚至更高的水准。

宇视嘉旗下微型伺服电缸产品普遍采用行星滚柱丝杠传动，重复定位精度可达±0.002mm级别，这一指标已与进口高端产品站在同一水平线上。以SAG-LT-120202400S为代表的同轴直驱型电缸，2mm微行程搭配空心杯无刷电机，在半导体检测设备的小行程精密对位场景中表现出色。

1.2 推力适配：力度不够会滑脱，力度过大则损伤

半导体工件材质多样，从脆弱的硅晶圆到精密的MEMS传感器，从薄如蝉翼的封装基板到需要气密封装的功率器件，夹持力度的把控堪称艺术。力度过小，工件在传输过程中可能滑脱；力度过大，薄脆件直接碎裂报废。

宇视嘉重载电动夹爪覆盖30N至1000N的推力区间，为不同应用场景提供了精准适配的选择。在半导体封测领域，SAG-DRT1224-150-20-10-F可输出225N最大推力，同时可选配内置压力传感器，实现闭环力控，避免夹伤工件。

1.3 微型化空间：寸土寸金的设备内部

半导体设备机台内部空间极为紧凑，多台设备的功能模块需要紧凑排布。以自动光学检测设备（AOI）为例，其内部往往集成视觉系统、运动平台、气路模块等多重组件，留给夹爪的安装空间极为有限。这要求执行器必须具备小巧的机身尺寸。

宇视嘉FT系列电缸采用齿轮折返式结构设计，电机与丝杠组件旋转中心不在一条直线上，通过齿轮传动实现折返，使整机高度大幅降低。12mm规格的SAG-FT-121202400XS重量仅约110g，却能输出400N额定推力，是空间受限场景的理想之选。

二、宇视嘉重载电动夹爪的技术底牌：四大核心优势解析

宇视嘉能够在竞争激烈的精密执行器市场脱颖而出绝非偶然。深耕微型末端执行器与精密传动领域多年，宇视嘉构建了一套完整的技术体系，其产品在精度、寿命、可靠性与定制化能力上形成了独特优势。

2.1 行星滚柱丝杠：重载精密传动的“天花板”

在精密传动领域，丝杠类型直接决定了执行器的性能上限。相比传统的滚珠丝杠，行星滚柱丝杠在承载能力、刚性与寿命上具有显著优势。行星滚柱丝杠采用多颗行星滚柱环绕丝杠轴线分布，将负载均匀分散到多个接触点，接触应力大幅降低，承载能力提升数倍。同时，滚柱与丝杠轴线平行分布，消除了滚珠丝杠中滚珠循环回归带来的冲击振动，运动更加平稳。

宇视嘉LT、FT、FTW三大系列微型伺服电缸均标配行星滚柱丝杠，这也是其能够在微型化机身中实现大推力的技术关键。以SAG-FTW-240302800M为例，仅230g的重量、24mm的机身，却能输出1000N峰值推力，完美诠释了“微型身躯，澎湃动力”的产品理念。

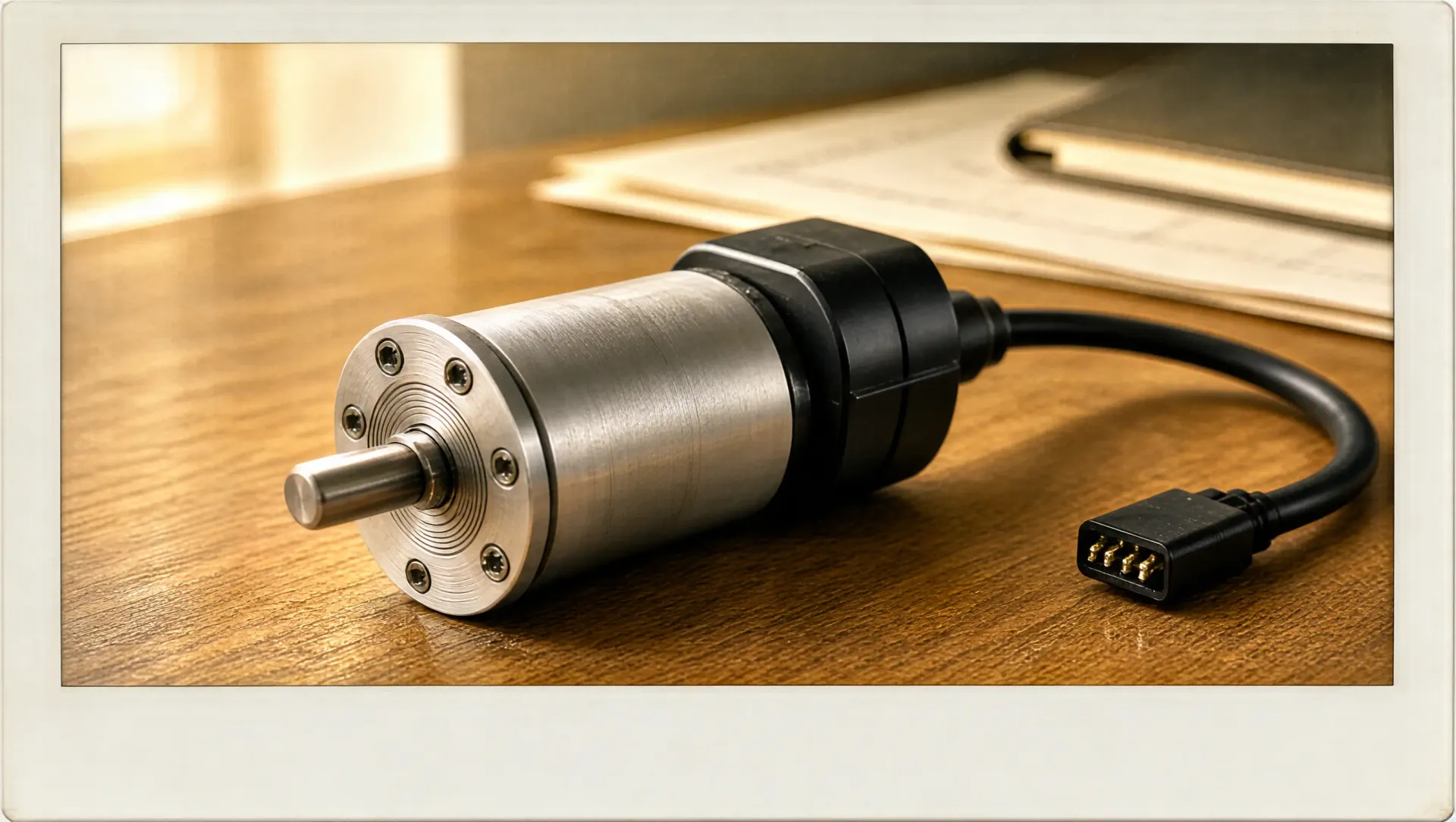

2.2 空心杯无刷电机：响应与静音的双重优化

电机是执行器的动力心脏。宇视嘉全系产品采用空心杯直流无刷电机，相比传统铁芯电机，空心杯电机转子无铁芯设计，消除了铁损与齿槽转矩，响应速度更快、运行噪音更低、温升更小。这对于半导体设备而言意义重大——更快的响应速度意味着更高的生产节拍，更低的噪音有助于设备整体噪声控制，更低的温升则避免了热变形对精密定位的干扰。

2.3 多种出线方式：灵活适配不同集成需求

执行器的电气连接方式往往被忽视，却在设备集成阶段扮演关键角色。宇视嘉提供多种出线方案：FT系列采用4pin航空插头连接分线盒，接线稳固可靠，适合标准集成场景；FTW系列采用集线板出线方式，安装底板部位预留4pin公针，可直接嵌入集线板安装面内，通讯线路布局更为简洁，适合高密度集成场景。

这种多样化的出线设计体现了宇视嘉对客户实际需求的深度理解——不同设备厂商的布线规范存在差异，一款执行器能否顺利嵌入客户的系统架构，往往取决于这些细节设计。

2.4 压力传感可选：力控闭环的最后一环

对于精密夹持场景，力控精度与位置精度同等重要。宇视嘉灵驱DR系列（DRF折返款、DRT同轴款）可选配内置压力传感器，实现力的实时感知与反馈调节。在芯片贴装、晶圆对位等场景中，操作压力往往需要精确控制到零点几牛顿级别，带压力传感的夹爪可有效避免欠压（工件滑落）或过压（工件损伤）问题。

三、半导体设备夹爪选型指南：从参数到场景的精准匹配

选型是连接产品与应用的桥梁。面对宇视嘉15款微型伺服电缸与灵驱DR系列产品，如何快速锁定最适合自身应用的那一款？本节提供一套系统化的选型方法论。

3.1 选型第一步：明确推力需求

推力是选型的首要参数。根据工件特性和夹持方式估算所需夹持力：薄脆件（如晶圆、MEMS传感器）通常只需数牛顿至数十牛顿的夹持力；标准封装基板、治具夹持通常需要数十至百余牛顿；金属治具、精密模块装配可能需要200N以上的推力。

3.2 选型第二步：评估行程与空间

行程决定了夹爪的开合范围，需根据工件尺寸和工序动作确定。对于半导体检测设备，常见的需求为2mm、3mm、10mm、12mm等短行程规格。宇视嘉产品矩阵覆盖2mm至12mm行程范围，可满足绝大多数精密夹持场景。

安装空间同样是硬约束。设备内部若存在限高要求（如AOI设备的视觉通道上方），优先选择FT系列（齿轮折返型），其折返式结构使整机高度显著低于同规格LT系列。若空间更为紧凑（如晶圆传输机械手的指间缝隙），12mm规格的SAG-FT-121202400XS以约110g重量、12mm机身尺寸成为首选。

3.3 选型第三步：确定通讯协议

通讯接口决定了执行器与上位控制系统的连接方式。当前宇视嘉产品主要支持RS485和CAN两种通讯协议。RS485采用差分信号传输，抗干扰能力强，适合工业现场多设备总线组网；CAN总线支持多主通信，实时性优异，适合高速运动控制场景。

在半导体设备领域，RS485因成熟稳定、兼容性好而被广泛采用。宇视嘉绝大多数微型伺服电缸型号均标配RS485接口，便于与主流PLC、运动控制器对接。SAG-FTW-240302800M则配备CAN接口，为需要高速响应的应用场景提供了选择。

3.4 选型第四步：是否需要力控功能

如果应用场景涉及精密力控（如易碎件夹持、柔性接触装配），建议选择带压力传感器选项的型号。宇视嘉灵驱DR系列多款产品支持可选配内置压力传感器，可实现力的实时采集与闭环控制，将夹持力度控制在±0.5N甚至更高的精度范围内。

对于以位置控制为主的场景（如标准件的移载、分选），无需额外选配压力传感器，标准版产品已能完全满足需求，既节省成本，也简化系统复杂度。

四、半导体设备典型场景应用解析

理论归于理论，实战才是检验产品的唯一标准。本节选取半导体设备中几个最具代表性的应用场景，分析宇视嘉重载电动夹爪如何发挥其技术优势。

4.1 晶圆传输与搬运

晶圆传输是半导体制造中最基础也最关键的环节之一。12英寸晶圆直径300mm，厚度却仅约0.775mm，极易在受力不均时碎裂。传统的真空吸盘方案在晶圆背面有电路图案时无法使用，夹爪方案成为替代选择。

晶圆夹持对力控精度要求极高，推荐选用SAG-DRF0813-20-20-10或SAG-DRT1218-30-20-10，10mm行程搭配≤20mm/s的运动速度，可实现平稳抓取与释放。内置压力传感器选项（-F后缀型号）可实时监控夹持力，避免过压损伤晶圆。

4.2 芯片封装固晶环节

固晶机是封装段核心设备，负责将切割后的芯片（Die）从蓝膜上拾取并贴装到引线框架或基板上。固晶工艺对位置精度和压力控制的双重要求，使得夹爪选型尤为关键。

SAG-DRT1224-150-20-10-F可输出225N最大推力，配合压力传感器实现精确力控，10mm行程满足芯片拾取与贴装的动作需求。行星滚柱丝杠传动保证了重复定位精度，有效避免贴装偏移，提升固晶良率。

4.3 自动光学检测设备

AOI设备在半导体封测环节承担外观检测职能，需要将待测样品快速、准确地输送至视觉检测工位。检测节拍要求夹爪响应迅速、运动平稳，同时设备内部紧凑的空间限制了执行器尺寸。

SAG-FT-201202400XS以20mm机身、12mm行程、150g重量，完美适配AOI设备的狭小安装空间。±0.002mm重复定位精度确保样品在检测位与传输位之间精确定位，600N峰值推力应对标准治具夹持绰绰有余。

4.4 气密检测夹具

半导体功率器件封装后需进行气密性检测，确认内部无水汽或杂质渗透。检测时工件被夹持在密闭腔体两侧，夹爪需要提供稳定、均匀的压紧力，同时在检测过程中保持恒定。

SAG-FTW-240302800M以1000N峰值推力、3mm短行程，成为气密检测夹具的理想选择。CAN通讯支持高速数据交互，便于与检测系统实现同步控制。约230g轻量化设计降低了夹具的整体惯量，有助于提升检测节拍。

五、为什么选择宇视嘉：国产替代的深层逻辑

面对性能已追平进口产品的国产夹爪，越来越多的半导体设备厂商开始重新审视国产替代的价值。这不仅仅是成本考量，更是供应链安全、技术响应与服务能力的综合权衡。

5.1 供应链安全：不被“卡脖子”的底气

国际局势的复杂变化让供应链安全成为制造业的必答题。进口执行器品牌面临交期不确定、价格波动、汇率风险等多重挑战，一旦供应中断，整个设备项目可能被迫停摆。宇视嘉作为国家级高新技术企业，拥有完整的自主研发与制造能力，年出货量100000+台，服务覆盖70+城市及海外地区，供应链韧性不言而喻。

5.2 快速响应：从选型到交付的全流程提速

半导体设备项目往往时间紧迫，交期是核心竞争力之一。进口品牌漫长的报关、物流周期往往拖累整机集成进度。宇视嘉本地化团队可提供快速的选型支持与技术支持，从需求对接到方案确认周期大幅压缩。具体交期信息欢迎联系宇视嘉技术团队获取详细报价。

5.3 定制能力：深度适配客户独特需求

半导体设备形态各异，非标定制需求普遍存在。宇视嘉研发团队可根据客户图纸或技术要求，提供定制化的执行器解决方案，包括但不限于特殊行程、定制出线方式、加装传感器接口等。这种灵活的服务能力是标准化生产的进口品牌难以提供的。

六、宇视嘉产品矩阵速查：一图读懂15款产品定位

七、写在最后：精密传动的国产化正在提速

半导体设备国产化是一场持久战，每一个细分零部件的突破都在为整机崛起铺路。微型伺服电缸、重载电动夹爪看似是“小角色”，却是决定设备精度与可靠性的关键一环。宇视嘉用15款覆盖不同推力、行程、精度等级的产品，构建起半导体设备精密夹持的全场景解决方案。

当国产执行器的精度已经站上±0.002mm级别，当行星滚柱丝杠与空心杯无刷电机的组合成为标配，当本地化团队能在一周内完成选型支持与技术对接——还在苦等进口交期的理由，似乎已经没有那么充分了。

如果您正在为半导体设备寻找可靠的重载电动夹爪解决方案，欢迎联系宇视嘉技术团队。我们的产品专家将根据您的具体应用场景，提供一对一选型建议与样品测试支持。

咨询热线：400-992-8809 | 咨询邮箱：sale@isagai.com | 总部地址：广州番禺区同芯壹号城6栋
