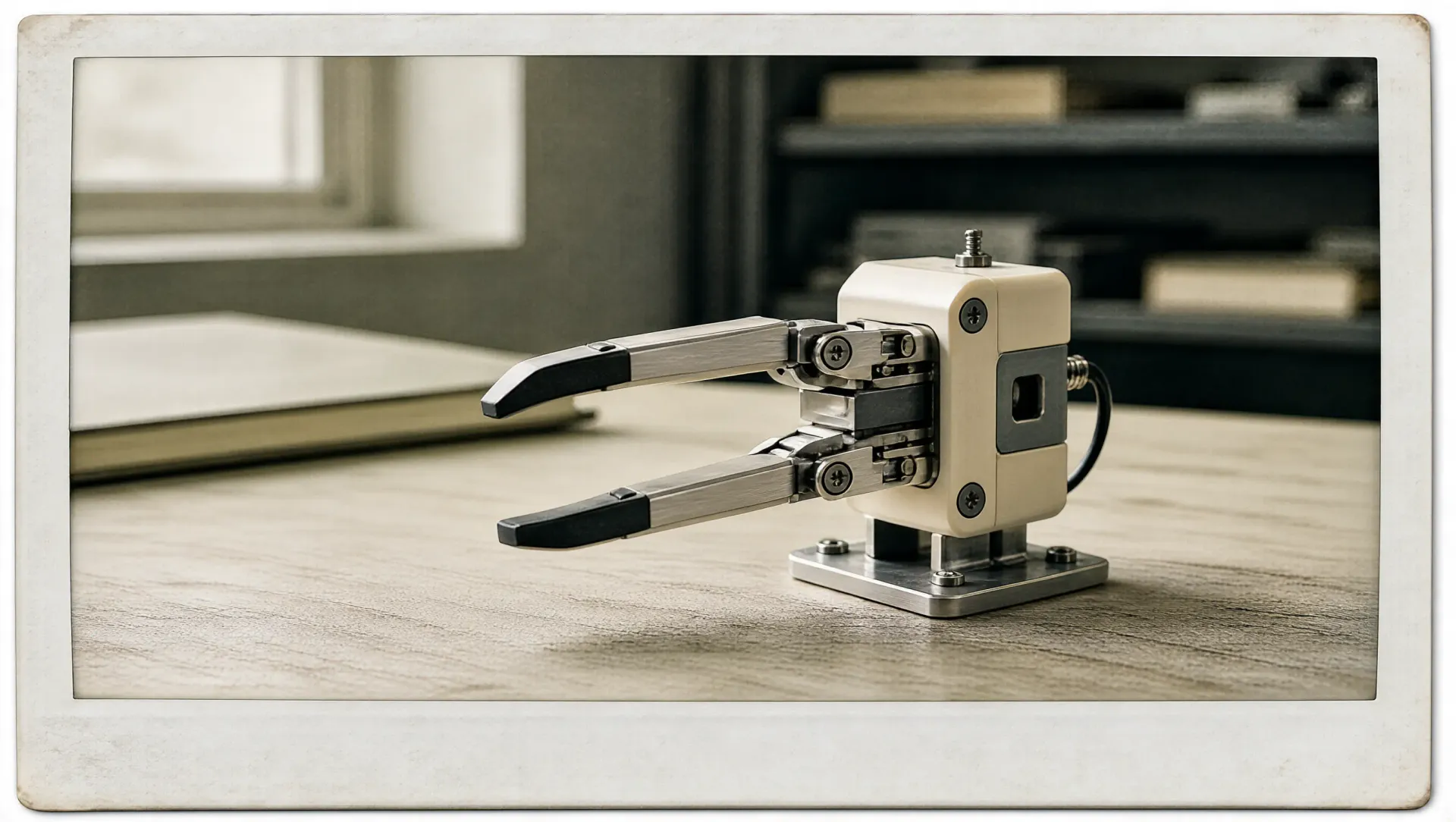

微型伺服电缸与电动夹爪集成应用：让末端执行更省心的方案设计

某协作机器人厂商的研发工程师张工最近遇到了一个头疼的问题：整机体积已经压缩到极限，但末端的电缸和夹爪还是要分别走两套通讯协议、两个独立的控制单元。"集成？我当然想，但找不到合适的方案。"——这是他在选型阶段反复碰壁后的真实心声。

如果你也在为人形机器人关节模组设计、半导体设备精密定位或3C电子柔性装配中的末端执行方案发愁，那么这篇文章要聊的，正是"微型伺服电缸+电动夹爪一体化集成应用"这件事——它到底能不能解决你的空间焦虑，又该怎么落地选型。

一、为什么末端执行器越来越需要"集成思维"

在工业自动化领域，电动夹爪和微型伺服电缸原本是各司其职的两类执行部件：电缸负责直线驱动和位置精确控制，夹爪负责抓取和力控操作。但随着协作机器人、医疗精密装备、人形机器人等场景对空间利用率的要求越来越高，分体式设计的弊端开始暴露。

1.1 空间争抢：两个执行器抢同一块安装位

典型的人形机器人手部设计里，指关节需要做多自由度弯曲，手指末端的夹持又要独立布置一个电缸驱动——留给电缸和夹爪的安装空间往往不足20毫米宽。更别提还要塞进压力传感器、通讯线束和散热通道。

这时候，分体式方案的劣势就非常明显：两个独立的机械本体、两套出线、两套通讯协议，挤在同一个末端结构里，机械设计师只能反复妥协，要么降低推力要求，要么缩短行程参数，最终牺牲的是整机性能。

1.2 控制复杂：多套系统带来额外的集成成本

从电气控制的角度看，电动夹爪和微型伺服电缸如果分别接入不同的驱动器，就意味着PLC或主控需要同时管理两套通讯协议。以宇视嘉的FT系列和灵驱DR系列为例，它们都支持RS485通讯，但如果在同一个末端里电缸走RS485、夹爪走CAN，协议转换和同步控制都会增加调试难度。

更别说多轴协同时的同步精度问题：夹爪夹持和电缸推进如果时序不匹配，轻则影响装配节拍，重则造成工件损伤。

1.3 散热与可靠性：紧凑空间里的热量叠加

微型化设计带来的另一个隐性挑战是散热。电缸的无刷电机在持续推力输出时会发热，夹爪的关节模组同样如此。如果两者叠放在狭小的末端壳体内，热量累积会直接影响重复定位精度——尤其是精密装配场景里，±0.002mm级别的微米精度容不得半点热漂移。

所以，当工程师们问"能不能把电缸和夹爪做成一个集成单元"时，背后的真实诉求其实是：更小的占用空间、更简洁的控制架构、更可靠的散热设计。

二、宇视嘉产品系列如何支撑"集成应用"的需求

宇视嘉（SAGAI）作为专注微型末端执行器和精密传动部件的国家级高新技术企业，其产品线本身就具备天然的集成兼容性——无论是通讯接口的统一性、还是结构尺寸的紧凑性，都为电缸与夹爪的集成应用提供了可落地的硬件基础。

2.1 通讯接口统一：FT系列和DR系列均为RS485/CAN双协议

在宇视嘉现有的15款产品中，FT系列、FTW系列、灵驱DR系列全部采用RS485通讯接口，部分型号（如SAG-FTW-240302800M）支持CAN协议。这意味着在同一个末端系统里，多个执行器可以通过同一条总线并联通讯，大幅减少线束数量和控制器的通讯资源占用。

具体来看，如果你需要在一个末端结构里集成1个微型电缸+2个夹爪关节（模拟人形机器人灵巧手的两指或三指夹持），三路RS485并联、主站统一轮询的方案是完全可行的。相比传统的每轴独立驱动器，这种集成方案的接线和调试复杂度显著降低。

2.2 结构尺寸系列化：从12mm到24mm的多规格覆盖

宇视嘉的电缸产品按照截面尺寸可以分为四个规格：12mm、20mm、24mm。以行程和推力的组合来选型：

• 12mm规格（SAG-LT-120202400S、SAG-FT-121202400XS、SAG-FTW-121202400XS）：行程2-12mm，推力200-600N，重量约110-180g。适用于空间极度受限但推力需求不高的场景，如微型夹持辅助推杆。
• 20mm规格（SAG-FT-201202400XS、SAG-FT-200202400ZU/ZUM、SAG-FTW-200202400C、SAG-FTW-201202400XS）：行程2-12mm，推力400-600N，重量约120-150g。是集成应用的主流选择，兼顾推力和体积。
• 24mm规格（SAG-FTW-240302800M）：行程3mm，推力800-1000N，重量约230g。适用于高推力需求的压装或检测场景。

对于电动夹爪的集成应用来说，20mm规格的电缸是最佳拍档：它可以嵌入夹爪本体的内部结构，用作夹持力的驱动推杆，而不影响夹爪的整体外观尺寸。

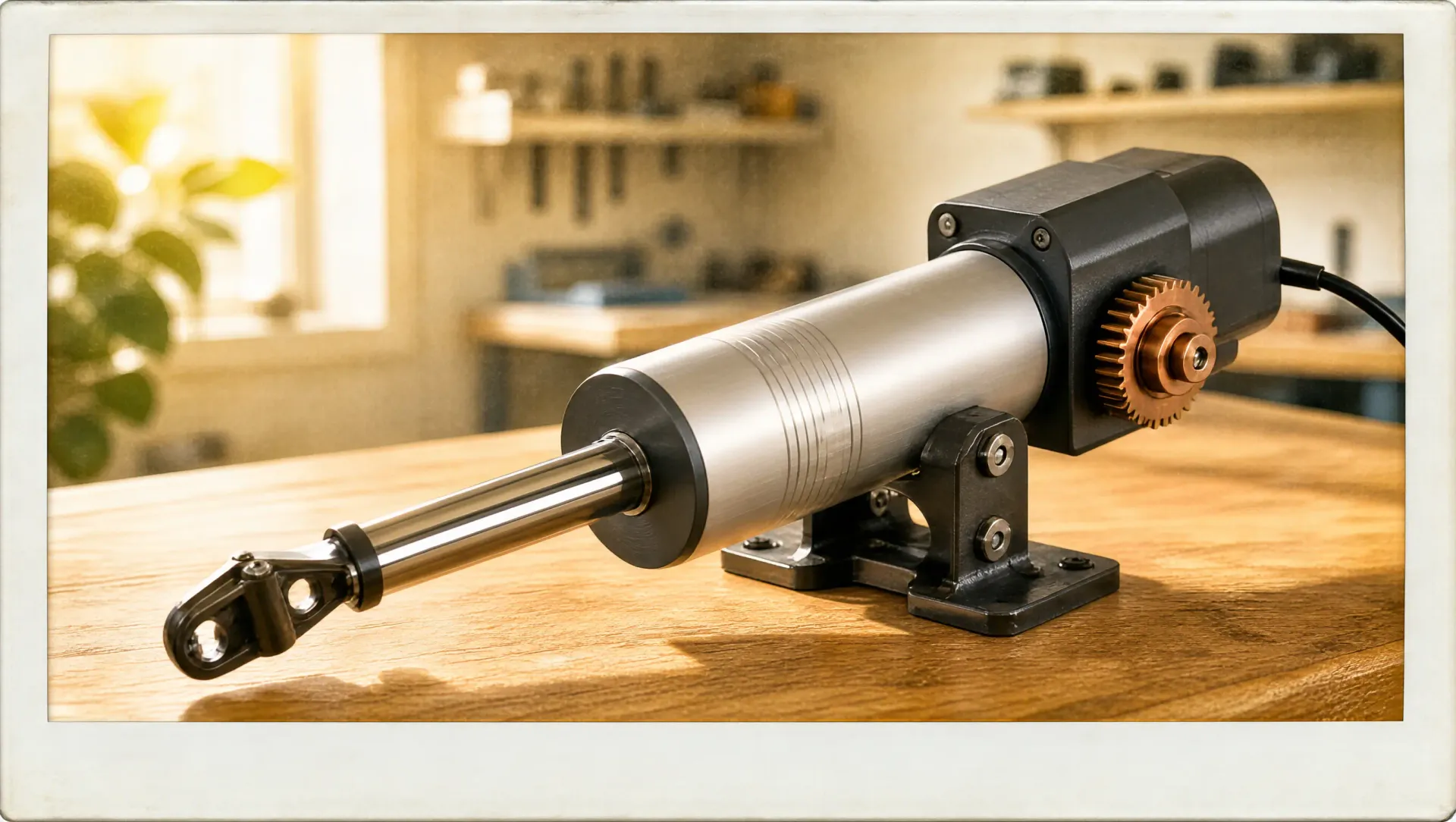

2.3 灵驱DR系列：自带行星减速箱的关节模组方案

宇视嘉的灵驱DR系列（DRF折返款和DRT同轴直驱款）是专门为机器人关节模组设计的执行器，内置行星减速箱，可选配压力传感器。以SAG-DRF1013-200-7-10-F为例：

• 最大推力300N，重复定位精度±0.03mm
• 内置T型丝杆或行星滚柱丝杆（根据型号不同）
• 标配行星减速箱，输出转速≤7mm/s
• 支持压力传感器（-F后缀），可实现力控反馈

如果你的集成方案需要夹爪关节本身具备"感知"能力（夹取力度监测、位置闭环反馈），那么DR系列的这一特性可以直接复用，无需额外配置力传感器。

三、集成应用方案设计：从选型到匹配的三个关键步骤

有了合适的产品系列支撑，集成应用方案的设计就可以从宏观走向细节。以下是三个在选型阶段最容易被忽视、但又直接影响最终效果的关键步骤。

3.1 步骤一：明确末端的功能边界——谁主导、谁辅助

在做集成方案之前，首先要想清楚：在这个末端结构里，微型伺服电缸和夹爪谁承担主要功能？

根据宇视嘉的产品特性，建议按以下逻辑判断：

• 电缸主导型：如果末端的核心功能是"位置精确控制+推力输出"（如精密装配、零件压合、镜头对焦），那么电缸是主执行器，夹爪可以简化为一个被电缸驱动的被动夹持机构。比如SAG-FT-200202400XS（行程12mm、推力600N、±0.002mm精度）配合一个简单的机械夹爪，是典型的电缸主导方案。
• 夹爪主导型：如果核心功能是"抓取+力控"（如柔性装配、物料分拣），那么夹爪关节（DR系列）承担主功能，电缸可以作为辅助推杆，用于调整夹爪的开合行程或补偿位置误差。

这一边界的明确，直接决定了结构空间如何分配、选型侧重推力还是精度。

3.2 步骤二：推力与行程的匹配计算——留余量但不过度

集成应用的第二步是推力和行程的匹配。以一个典型场景为例：协作机器人的末端夹爪需要夹取5N的力，同时在夹取后沿Z轴下压0.5mm完成精密插装。

这时候，如果选SAG-DRT1218-30-20-10（最大推力40N、±0.05mm精度），夹持和插装两个动作勉强可以合并完成——夹爪夹持力满足需求，0.5mm的插装行程在10mm总量程内有余量。但如果是更精密的镜头模组组装（要求±0.002mm精度），那就需要切换到FT系列或FTW系列，以精度为主要约束条件。

宇视嘉的FT系列和FTW系列提供了±0.002mm到±0.003mm的重复定位精度，而灵驱DR系列的精度在±0.03mm到±0.05mm之间——两者有明显的精度差距，选型时需要根据实际应用场景的定位精度要求来做取舍。

3.3 步骤三：通讯架构与控制同步设计——总线方案优于独立驱动

第三步是电气和控制层面的集成设计。建议的通讯架构是：以PLC或主控为Modbus/RTU主站，所有宇视嘉执行器通过RS485总线并联，采用统一的通讯协议和轮询机制。

以一个四轴末端为例（两指夹爪各一个关节模组+一个Z轴电缸+一个旋转定位电缸），通讯拓扑可以设计为：

四轴共用同一条RS485总线，主站通过不同的从站地址分别控制——布线简洁，调试方便。

四、典型应用场景拆解：三个行业的集成方案参考

4.1 人形机器人灵巧手：指尖夹持+关节驱动的一体化

人形机器人灵巧手的末端空间极为有限，每根手指通常需要2-3个关节自由度。如果采用分体式方案，每个关节独立一个电机+减速机+驱动器，不仅结构臃肿，线束管理也是噩梦。

宇视嘉的灵驱DR系列在设计上就考虑了这类场景：

• DRF折返款（如SAG-DRF0813-20-20-10）：通过转角结构缩短整机长度，适合嵌入手指的弯曲关节内。
• DRT同轴直驱款（如SAG-DRT1218-30-20-10）：电机丝杆同轴布局，截面更小，适合指尖的线性驱动。

两者的组合可以覆盖人形机器人灵巧手的近端关节（折返款）和远端关节（同轴款），实现从指尖到掌心的全链路驱动覆盖。

4.2 半导体设备：精密定位与晶圆夹持的协同

半导体设备中，晶圆的抓取和精密定位是典型的高精度场景。晶圆夹爪需要提供稳定的夹持力（通常10-50N级别），同时不能对晶圆表面产生压痕。

集成方案可以采用：夹爪关节选用灵驱DR系列的可选压力传感器版本（-F后缀），实时监测夹持力并形成闭环控制；Z轴微调选用FT系列或FTW系列，提供±0.002mm的定位精度，确保晶圆在放入卡槽时的位置误差在工艺要求范围内。

宇视嘉的FTW系列还支持集线板出线方式（FTW后缀型号），在半导体设备的高洁净度要求下，这种直插式接头设计可以减少线束外露，降低污染风险。

4.3 3C电子精密装配：柔性夹持与微调补偿

在手机摄像头模组、精密连接器等3C电子零部件的装配场景里，夹爪夹持后往往需要微调补偿一个很小的偏移量（如0.2-0.5mm），传统方案需要两个独立的执行器分别承担夹持和微调。

宇视嘉的SAG-FTW-240302800M是一个值得关注的选项：虽然它定位于微型压装场景，但3mm短行程+1000N峰值推力+CAN通讯的特性，使其可以作为一种"精密微调推杆"，嵌入夹爪结构内部，在夹持完成后执行微小的位置补偿。

五、写在最后：集成方案落地的三个建议

聊了这么多技术细节，最后给真正准备动手选型和设计的工程师们三个实操建议：

第一，先明确精度优先级，再决定系列选择。如果你的场景要求±0.002mm或±0.003mm级别的重复定位精度，FT系列或FTW系列是必选；如果精度要求在±0.03mm以上，DR系列的成本和体积优势更明显。

第二，通讯协议尽量统一，减少后期调试负担。宇视嘉全系支持RS485，部分支持CAN，混用时需要确认主站的协议兼容性。建议在方案设计阶段就确定统一的通讯架构。

第三，联系宇视嘉技术团队获取选型手册和定制支持。微型末端执行器的集成应用往往涉及一定的结构定制（比如出线方向的调整、特定行程的定制开发），宇视嘉的技术团队可以提供针对性的方案评估。

宇视嘉的微型伺服电缸、电动夹爪、灵驱DR系列关节模组已在协作机器人、半导体设备、3C电子智能制造等领域批量交付，年出货量突破100000台，服务覆盖70多个城市及海外地区。核心传动件的国产替代，已经不只是"能用"，而是真正进入了"好用"的阶段。

如果你正在为人形机器人关节设计、半导体精密定位或工业自动化末端执行方案选型，欢迎联系宇视嘉技术团队，获取针对性的集成应用方案支持。
