微型伺服电缸在协作机器人关节驱动的应用：技术选型与国产替代指南

协作机器人（Cobot）正在成为工业自动化领域增长最快的细分市场之一。与传统工业机器人相比，协作机器人强调人机协作、安全性高、部署灵活，但对关节驱动单元的要求却丝毫未降——需要在有限空间内实现高精度、高力矩输出，同时具备快速的动态响应能力。这一矛盾在末端执行器空间受限的场景中尤为突出，而微型伺服电缸正是解决这一痛点的关键技术。

本文将深入解析协作机器人关节驱动的技术挑战，探讨微型伺服电缸如何成为国产化替代的优选方案，并为工程师提供实用的选型方法论。

一、协作机器人关节驱动的三大技术挑战

协作机器人的关节驱动系统面临比传统工业机器人更为苛刻的要求。这些挑战不仅来自机械层面，更涉及控制、散热、可靠性等多个维度。

1.1 空间约束：毫米级体积的极限压缩

协作机器人的核心优势在于可与人近距离协同作业，这意味着整机结构必须紧凑，关节模块必须小型化。以典型的7轴协作机器人为例，每个关节直径通常被限制在80mm以内，高度更是压缩至50mm以下。这对关节驱动单元——即微型伺服电缸或关节模组——提出了严苛的体积要求。

传统方案中，电机、减速机、编码器、制动器各自独立，再通过联轴器和安装支架组合，整机尺寸难以控制。而一体化设计的微型伺服电缸将电机、丝杆、编码器、控制电路高度集成，成为关节小型化的必由之路。

1.2 精度与响应：动态性能的平衡术

协作机器人需要实现精确的轨迹跟踪和快速的姿态调整，这对关节驱动提出了两个层面的要求：一是位置精度——重复定位精度需达到亚毫米级甚至更高；二是动态响应——响应速度需满足高速运动与急停的需求。

在半导体封装、精密装配等场景中，关节定位精度直接影响产品良率。传统步进电机加丝杠的组合精度通常在±0.05mm级别，难以满足高端应用需求。微型伺服电缸采用空心杯无刷电机配合行星滚柱丝杆，可将重复定位精度提升至±0.002mm级别，性能提升显著。

1.3 力控安全：碰撞检测与柔顺控制

协作机器人区别于工业机器人的核心标志之一是力控能力。当机器人与人员或障碍物发生碰撞时，关节驱动系统必须能够快速感知并响应，确保碰撞力在安全阈值以内。这要求关节驱动单元具备力矩感知能力——要么内置压力传感器，要么支持外接力矩传感器。

宇视嘉灵驱DR系列微型伺服电缸可选配内置压力传感器，支持实时力反馈，为协作机器人的碰撞检测和安全控制提供硬件基础。这一设计使力控实现从软件算法到硬件层面的完整闭环。

二、微型伺服电缸技术解析：结构、原理与性能边界

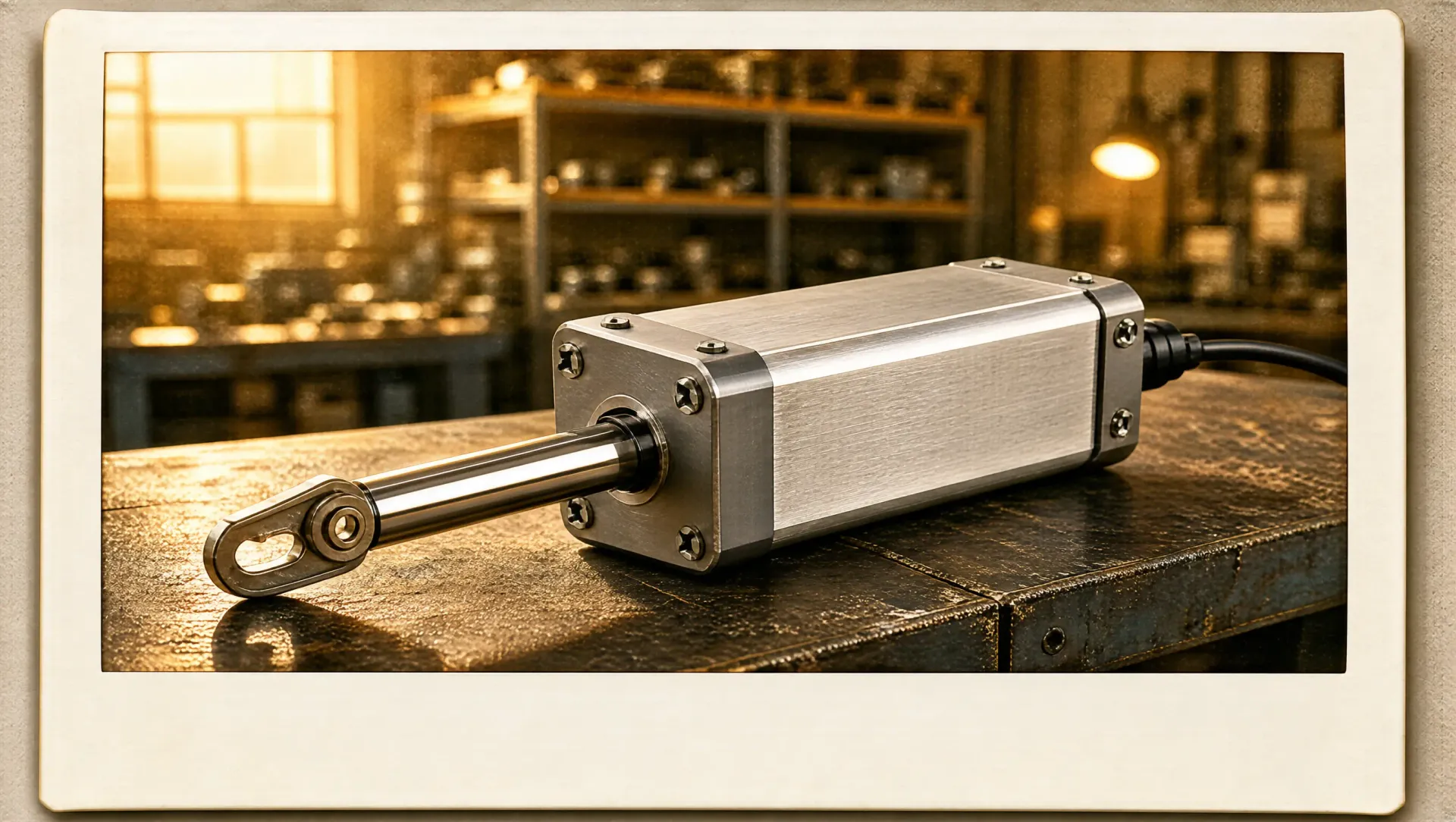

微型伺服电缸是将伺服电机、丝杆传动机构、位置传感器、控制电路高度集成的直线执行单元。在协作机器人关节驱动场景中，其核心价值在于以紧凑体积实现大推力、高精度、快响应的综合性能。

2.1 传动结构：同轴直驱与齿轮折返的两条技术路线

根据电机与丝杆的相对布局，微型伺服电缸可分为两大结构类型，各有适用场景。

同轴直驱型（LT系列）：电机与丝杆旋转中心共线，结构呈细长形，截面尺寸较小。这种布局的优势在于传动效率高、刚性出色，适合对空间宽度有严格限制但高度相对充裕的场景。以宇视嘉SAG-LT-120202400S为例，其电缸尺寸仅为12mm，行程2mm，重复定位精度达±0.002mm，是关节驱动空间极度受限时的理想选择。

齿轮折返型（FT系列/FTW系列）：电机与丝杆通过齿轮传动呈折返式布局，电缸整体高度较低但截面尺寸较大。这种结构在高度受限但横向空间相对充裕的场景中优势明显。例如SAG-FT-201202400XS采用20mm尺寸机身、12mm行程设计，高度紧凑且推力达600N，是协作机器人关节模组的常见选型。

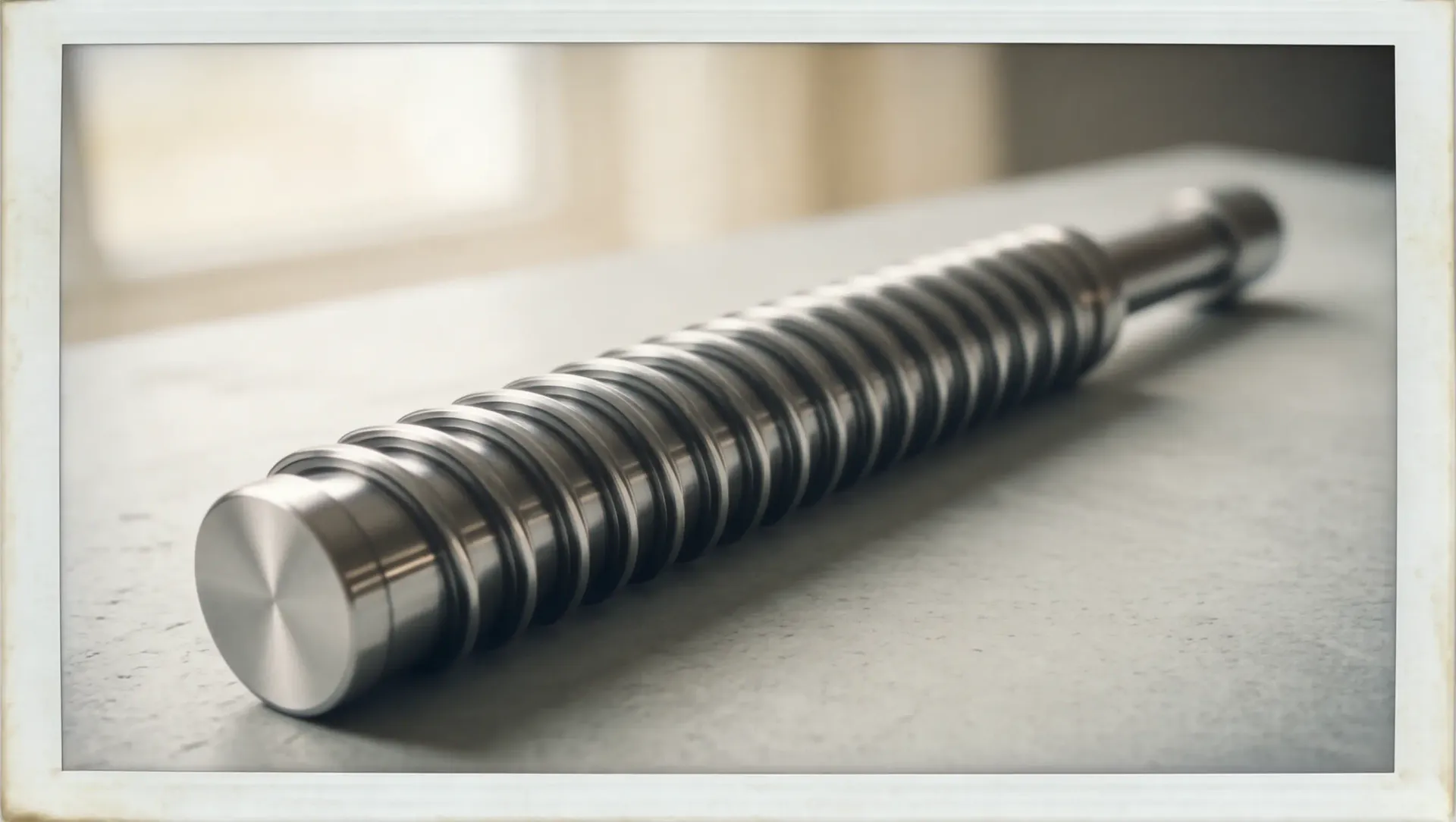

2.2 核心传动件：行星滚柱丝杆的性能优势

微型伺服电缸的传动核心是丝杆组件。宇视嘉全系列微型伺服电缸均采用行星滚柱丝杆，相比传统滚珠丝杆具有以下优势：

• 承载能力更高：行星滚柱丝杆的接触点数量远超滚珠丝杆，额定推力可达400N~1000N；
• 刚性好、精度稳定：丝杆与螺母的线接触提供更大的接触面积，刚性优于滚珠丝杠；
• 寿命更长：滚动体为圆柱滚子而非球形，接触应力分布更均匀，磨损更小；
• 抗冲击能力强：适合协作机器人频繁启停、快速反转的工作模式。

在灵驱DR系列中，部分型号采用T型丝杆（如SAG-DRF0813-100-20-10-F），这种设计在保持成本优势的同时仍能满足±0.05mm的重复定位精度，适合对成本敏感但精度要求适中的场景。

2.3 电机选型：空心杯无刷电机的轻量化之道

微型伺服电缸的驱动电机需同时满足体积小、功率密度高、响应快的需求。宇视嘉全系产品采用空心杯直流无刷电机，其转子为无铁芯空心杯结构，消除了铁芯的磁饱和和涡流损耗，具有以下特点：

• 转子惯量极低：动态响应速度显著优于传统有铁芯电机；
• 体积紧凑：相同功率下重量大幅减轻，适配关节轻量化需求；
• 效率高、发热小：适合需要长时间连续工作的协作机器人场景；
• 运行平稳：低齿槽转矩，振动噪声小。

三、协作机器人关节驱动选型方法论

为协作机器人关节选择合适的微型伺服电缸，需要综合考量空间约束、负载需求、精度等级、控制接口等多个维度。以下提供系统化的选型流程。

3.1 第一步：空间约束分析

选型的首要步骤是明确安装空间限制。需要测量的关键尺寸包括：

• 安装高度（沿关节轴向的最大允许长度）；
• 安装宽度（垂直于轴向的横向空间）；
• 安装深度（沿丝杆轴线的行程方向空间）。

如果高度受限但宽度充裕，选择齿轮折返型（FT/FTW系列）；如果高度充裕但追求极致的小截面，选择同轴直驱型（LT系列）。

3.2 第二步：推力与负载匹配

协作机器人关节的负载分为静态负载（自重、末端负载）和动态负载（运动加速度产生的惯性力）。选型时需确保微型伺服电缸的额定推力满足持续工作需求，最大推力满足峰值载荷需求，并保留一定的安全余量（通常建议1.5~2倍）。

宇视嘉微型伺服电缸推力范围覆盖30N~1000N：灵驱DR系列适合轻载场景（30N~300N），FT/FTW系列适合中高负载场景（400N~1000N）。

3.3 第三步：精度与行程确定

根据关节的运动精度要求选择对应产品：

• 精密装配、半导体封装等场景：选择重复定位精度±0.002mm级别（如FT系列标准型、FTW系列）；
• 一般工业抓取、定位场景：选择精度±0.003mm~±0.05mm级别（如灵驱DR系列）。

行程选择需根据关节运动幅度确定，注意预留行程余量以避免极限位置撞击。协作机器人关节行程通常在2mm~12mm范围内选型。

3.4 第四步：通讯接口与控制集成

通讯接口决定了与主控制器的连接方式。宇视嘉微型伺服电缸提供两种通讯接口：

• RS485接口：抗干扰能力强，适合工业现场总线（如Modbus协议），宇视嘉FT系列、FTW系列、灵驱DR系列均提供RS485版本；
• CAN接口：实时性好，适合高速运动控制场景，如SAG-FTW-240302800M采用CAN通讯。

选型时需确保通讯接口与机器人控制系统的兼容性。

四、宇视嘉微型伺服电缸产品矩阵与应用对照

宇视嘉（广州）智能装备科技有限公司作为专注微型末端执行器与精密传动部件的国家级高新技术企业，已形成覆盖轻载到重载、精密到标准的完整产品线。以下为协作机器人关节驱动场景的选型对照表：

宇视嘉微型伺服电缸年出货量超过100000台，服务覆盖70余个城市及海外地区，产品广泛应用于人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造等领域。

五、行业应用场景深度剖析

微型伺服电缸在协作机器人关节驱动领域的应用，正随着技术成熟和成本下降而快速扩展。以下列举几个典型场景。

5.1 3C电子精密装配

3C电子行业（消费电子、通信设备、计算机）对精密装配的要求极高，典型应用包括手机摄像头模组组装、微型连接器插拔、电子元器件贴装等。这些场景要求协作机器人具备微米级定位精度和稳定的力控能力。

宇视嘉FT系列微型伺服电缸（如SAG-FT-201202400XS）凭借±0.002mm的重复定位精度和600N的最大推力，能够满足3C精密装配对位置精度和插入力度的双重需求。同时，其紧凑的20mm截面设计使关节模组可以安装在空间受限的装配工站中。

5.2 半导体设备精密操作

半导体制造设备对洁净度、精度、可靠性要求苛刻，协作机器人在晶圆搬运、芯片贴装、封装测试等工序中的应用日益广泛。关节驱动单元需要在保证精度的同时，适应设备小型化的趋势。

灵驱DR系列（如SAG-DRT1224-150-20-10-F）内置压力传感器可选，支持力反馈控制，能够实现晶圆的无损抓取和精密放置。其行星减速箱设计在提供减速增矩的同时，保持了结构的紧凑性，非常适合半导体设备的空间约束。

5.3 医疗机器人精密手术

医疗手术机器人对安全性和可靠性的要求极高，关节驱动系统必须具备精确的运动控制能力和完善的安全机制。微型伺服电缸凭借其高精度、高集成的特点，正在成为手术机器人关节驱动的新选择。

宇视嘉微型伺服电缸的工作温度范围为-10℃~60℃，适应手术室环境温度；RS485/CAN通讯接口支持与主控系统的高速数据交互；可选的压力传感器功能为力反馈控制提供硬件基础。具体医疗设备集成方案，欢迎联系宇视嘉技术团队进行深度对接。

5.4 人形机器人灵巧手关节

人形机器人是当前科技领域最热门的话题之一，而灵巧手作为末端执行器，对关节驱动单元的体积、重量、精度要求尤为严苛。每个手指关节需要集成多个驱动单元，同时控制重量以避免手指过重影响运动性能。

宇视嘉灵驱DR系列微型伺服电缸专为这类场景设计，折返式结构缩短整机长度，行星减速箱提供稳定的力矩输出，可选压力传感器支持触觉反馈。以SAG-DRF0813-20-20-10为例，其10mm行程、30N最大推力、≤20mm/s响应速度的配置，完美适配灵巧手指尖关节的运动需求。

六、国产替代的价值逻辑：为什么选择宇视嘉

在精密传动领域，长期以来进口品牌占据主导地位。但随着国产技术的快速进步和供应链的日益成熟，国产微型伺服电缸正在多个维度展现出竞争优势。

6.1 技术参数的追平与超越

宇视嘉微型伺服电缸在核心性能指标上已与进口品牌看齐。以重复定位精度为例，宇视嘉FT/FTW系列产品可达±0.002mm级别，部分指标甚至优于同级别进口产品。在推力范围、行程配置等维度，宇视嘉提供了更为丰富的选型梯度，能够满足更多差异化需求。

6.2 交付周期的显著优势

进口品牌的微型伺服电缸通常需要较长的订货周期，从下单到交付往往需要数月时间。这对于需要快速迭代产品的机器人厂商而言是不可忽视的成本。宇视嘉作为国内厂商，具备快速响应能力，标准化产品可实现较短交期，定制化需求也可获得高效的方案对接。

6.3 本土化服务与技术支持

宇视嘉在国内设有华南、华东多个分部，能够提供及时的技术支持、选型咨询和售后服务。对于需要深度技术对接的集成项目，宇视嘉技术团队可与客户工程师紧密协作，共同优化方案设计，确保产品与系统的无缝集成。

6.4 成本效益的优化空间

在保持同等性能的前提下，国产微型伺服电缸的成本结构更具优化空间。这意味着机器人厂商可以在不牺牲品质的前提下，获得更具竞争力的成本优势，从而在终端产品的定价上获得更多灵活度。

七、选型实操：从需求到方案的落地步骤

为帮助工程师快速完成选型，以下提供标准化的选型流程和实操建议。

7.1 需求梳理清单

在开始选型前，建议工程师梳理以下信息：

• 安装空间约束（高度/宽度/深度各是多少毫米）；
• 推力需求（额定推力和峰值推力各需要多少牛顿）；
• 行程需求（关节运动行程需要多少毫米）；
• 精度需求（重复定位精度需要达到多少毫米）；
• 控制接口（RS485还是CAN，或者其他接口）；
• 是否需要力控功能（是否需要压力传感器）。

7.2 初筛与复选

根据梳理的需求，首先用排除法筛选不适合的系列：空间高度受限优先考虑FT/FTW折返系列，空间宽度受限优先考虑LT同轴直驱系列；推力需求超过400N排除灵驱DR系列初筛。

初筛后再在候选产品中对比精度、行程、通讯接口等细节参数，最终确定最优型号。如果仍难以抉择，可联系宇视嘉技术团队获取专业建议。

7.3 样品测试与验证

正式批量采购前，建议申请样品测试。宇视嘉提供样品测试支持，工程师可在实际工况中验证产品的精度、响应、噪音等表现，确保与系统匹配后再做最终决策。

总结

协作机器人关节驱动正经历从进口到国产的技术变革。微型伺服电缸以其高度集成、紧凑设计、高精度响应的特点，成为这一变革中的关键支撑。

宇视嘉作为深耕精密传动领域的国家高新技术企业，已构建覆盖LT、FT、FTW、灵驱DR四大系列的完整产品矩阵，参数范围覆盖±0.002mm~±0.05mm精度、30N~1000N推力、2mm~12mm行程，可满足协作机器人从指尖关节到大型关节的全谱系需求。年出货量100000+台、服务70+城市及海外地区的规模实力，为客户提供了可靠供应保障。

如果想第一时间拿到宇视嘉微型伺服电缸的选型手册或申请样品测试，欢迎直接联系我们的技术团队：热线400-992-8809，邮箱sale@isagai.com，让专业的选型工程师为您对接最优方案！
