微型伺服电缸安装注意事项：12个细节决定设备寿命

"电缸装好了，为什么一开机就异响？"这是某半导体设备厂商调试现场，工程师面对返工时发出的疑问。类似的问题，几乎每个初次接触微型伺服电缸的工程师都会遇到——参数选对了，型号也对，但装上去就是跑不稳。实际上，微型伺服电缸的安装远比想象中讲究，从安装面的平面度到接线的屏蔽处理，每一个细节都可能成为设备稳定性的关键变量。宇视嘉整理了12个最容易被忽视的安装注意事项，帮你从源头避免返工。

一、安装前的准备工作：磨刀不误砍柴工

很多工程师习惯拿到电缸就开装，但微型伺服电缸对安装环境的要求比普通气缸更严格。安装前的充分准备，能避免后续80%的调试问题。

1. 核对型号与规格清单

安装前的第一步，是确认实物与设计参数完全匹配。宇视嘉的微型伺服电缸型号编码规则清晰，以SAG-LT-120202400S为例：LT代表同轴直驱系列，12mm为电缸尺寸，02为行程代码，400代表额定推力400N，S为标准型后缀。在开箱前，建议对照图纸逐项核对以下内容：

• 型号是否与BOM表一致，尤其注意系列代号（LT/FT/FTW/DRF/DRT）的区分
• 行程是否满足设计要求（宇视嘉产品行程范围从2mm到12mm不等）
• 通讯接口类型是RS485还是CAN（SAG-FTW-240302800M采用CAN通讯，其余多为RS485）
• 是否需要压力传感器功能（型号带-F后缀的为可选压力传感器版本）

这个环节看似多余，却是很多现场返工的根源。曾经有工程师把FT系列错装成了FTW系列，导致出线方式不匹配，不得不重新布线。

2. 检查安装面的平面度与刚性

微型伺服电缸的重复定位精度通常在±0.002mm到±0.05mm之间，这意味着安装基面的任何形变都会被放大。安装面平面度应控制在0.05mm以内，必要时应使用水平仪检测并刮研。对于大型设备上的多电缸安装，还要确保各安装面的高度差在允许范围内。

安装面的刚性同样关键。如果安装支架本身刚性不足，电缸在推拉过程中会产生弹性变形，导致实际位置与指令位置出现偏差。对于需要承受较大侧向力的场景，建议在电缸侧面增加辅助支撑。

3. 清理安装区域与电缸本体

电缸在运输过程中可能沾染灰尘、油污或金属碎屑。安装前应使用无纺布蘸取工业酒精，彻底清理电缸外壳和安装面。注意不要让清理液流入电缸内部，尤其是航空插头或出线部位。检查丝杆伸出端是否有防护油脂，如果有，应根据使用环境决定是否保留——精密装配场景可保留以防锈蚀，而需要立即投入使用的场景则应擦除以避免污染工件。

二、机械安装的关键细节：差之毫厘谬以千里

机械安装是微型伺服电缸应用中最考验经验的环节。电缸本体的安装方式、负载的连接方式、传动轴的同轴度，每一个细节都在悄悄决定设备的使用寿命。

4. 确认安装方向与受力状态

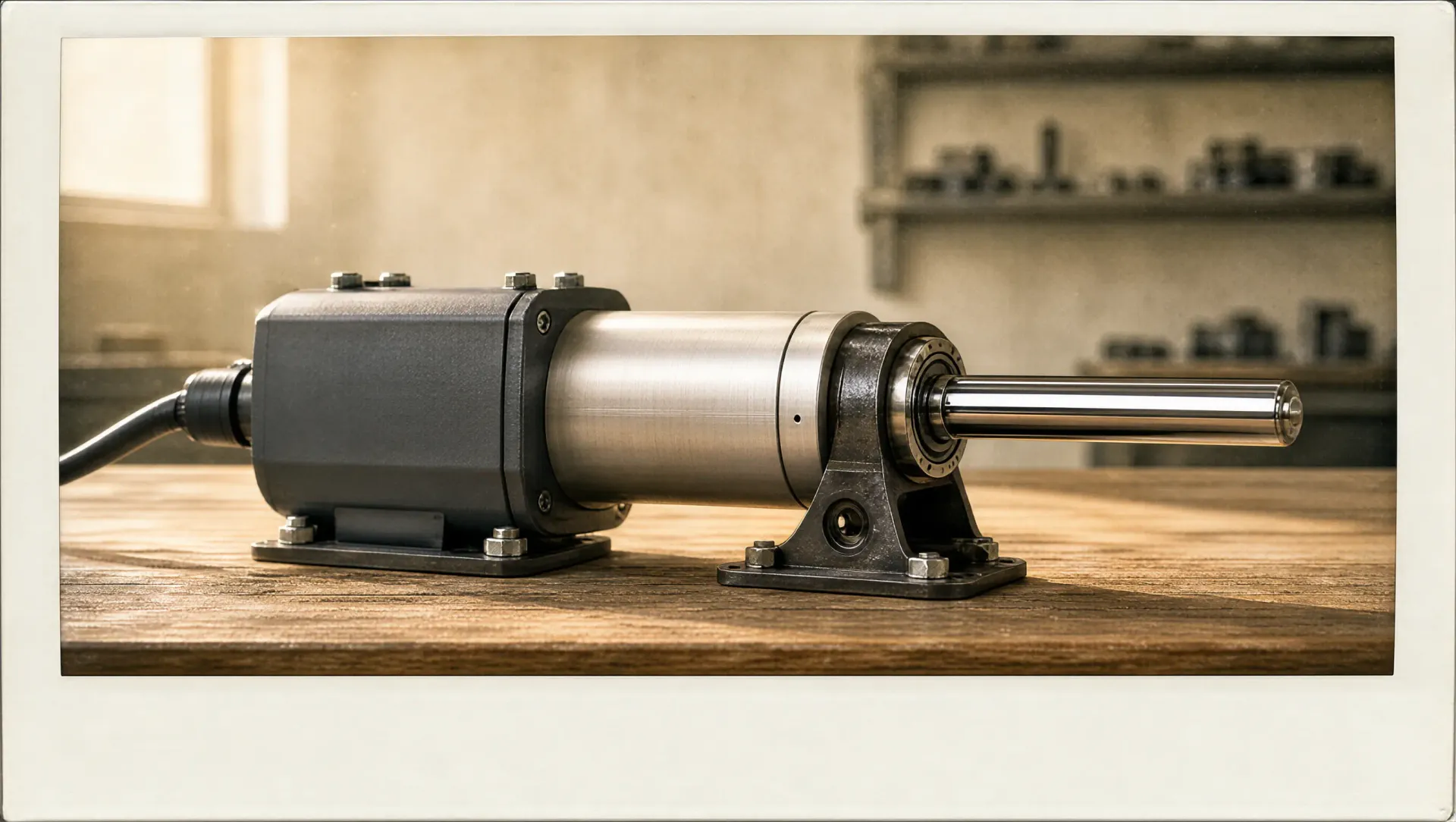

宇视嘉的微型伺服电缸设计为单向受力，额定推力和最大推力参数均指轴向负载能力。安装时必须确保推杆运动方向与负载方向完全一致，避免产生径向分力。如果应用场景中无法避免侧向力，应在结构设计阶段就考虑增加导向机构（如直线导轨），而不是让电缸承受侧向负载。

不同系列的电缸在高度方向上有明显差异：FT系列采用齿轮折返结构，高度较矮但截面较大；LT系列采用同轴直驱结构，外形细长但截面紧凑。在空间受限的场景下（如3C电子设备内部），应优先考虑LT或FTW系列；在高度受限但横向空间充裕的场景下，则FT系列更合适。

5. 负载连接的四两拨千斤

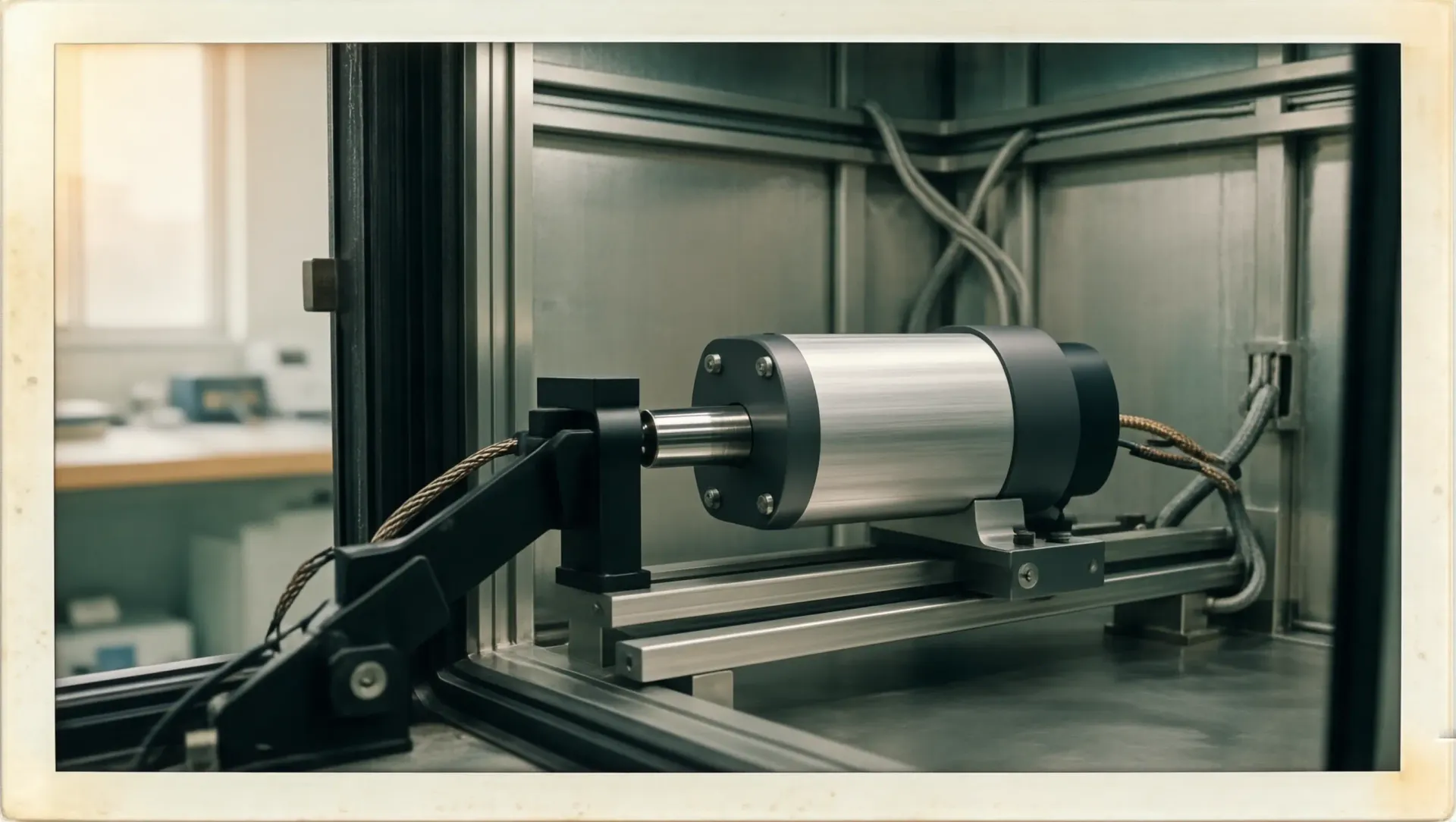

电缸与负载的连接方式，直接影响传动效率和设备寿命。常见的连接方式有三种：

• 刚性连接：直接将负载固定在推杆上，结构简单但对同轴度要求极高，适合短行程、低加减速场景
• 柔性连接：使用联轴器或弹性体连接，可吸收一定的安装误差和冲击，适合中等精度要求的场景
• 浮动连接：采用球头或关节轴承连接，允许一定角度偏差，适合长行程或安装误差较大的场景

对于需要微力控制的场景（如精密压合、检测），建议在负载与电缸之间增加力传感器或采用带压力传感器的型号（如SAG-DRF0813-100-20-10-F），以便实时监控施力状态。

6. 同轴度与平行度的控制

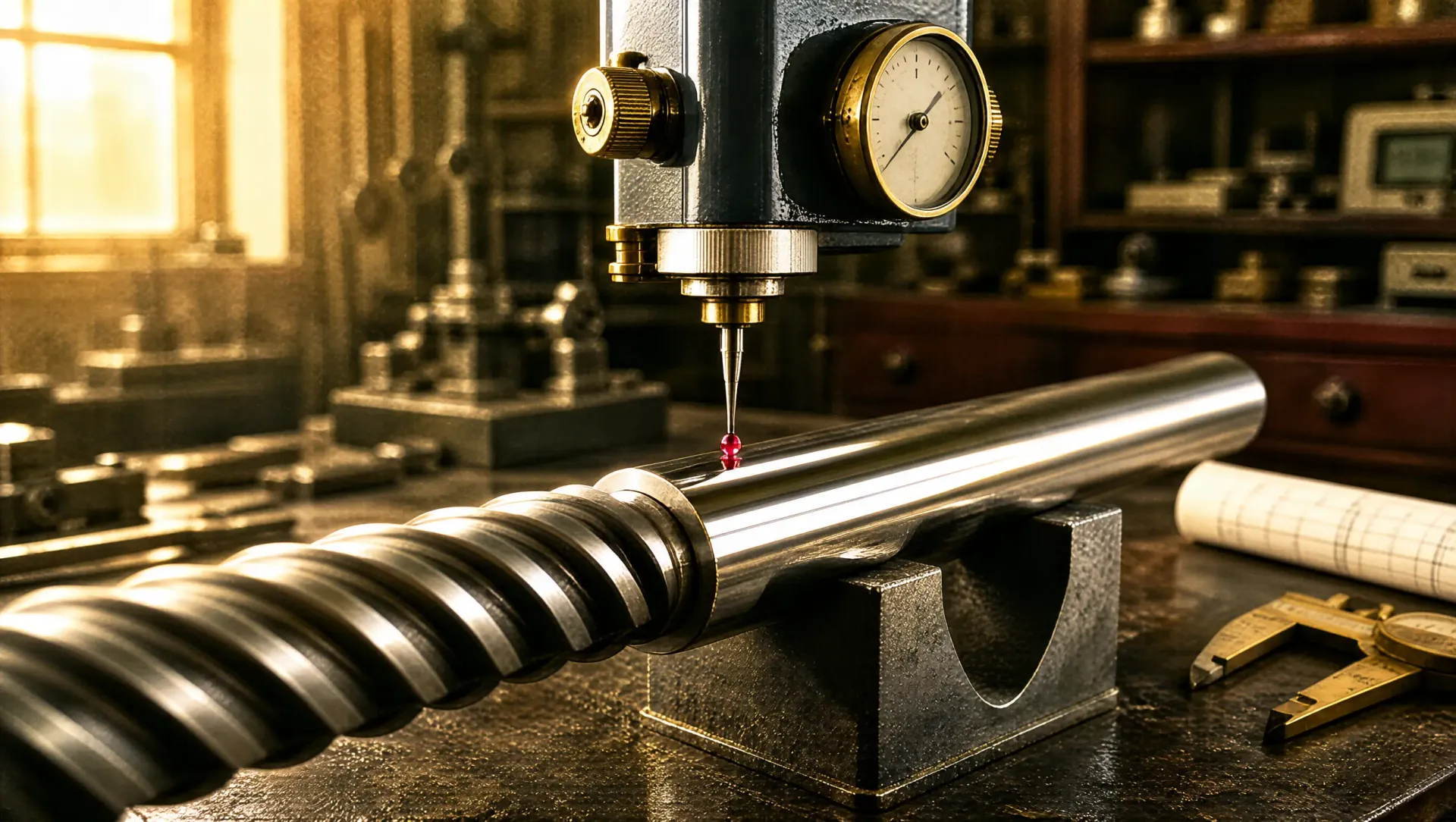

电缸推杆与负载运动轨迹的同轴度误差，应控制在0.05mm以内。如果同轴度偏差过大，电缸在运动过程中会产生额外阻力，加速丝杆和轴承的磨损，严重时甚至会导致推杆卡滞。测量同轴度时，可以使用千分表沿推杆全长扫描，记录最大偏差值并调整安装位置。

对于需要多电缸同步驱动的场景（如双轴对位系统SAG-FT-200202400ZD），各电缸的平行度同样重要。建议使用激光准直仪或高度规进行校准，确保两个推杆的运动轨迹完全平行。

7. 安装螺钉的预紧力矩规范

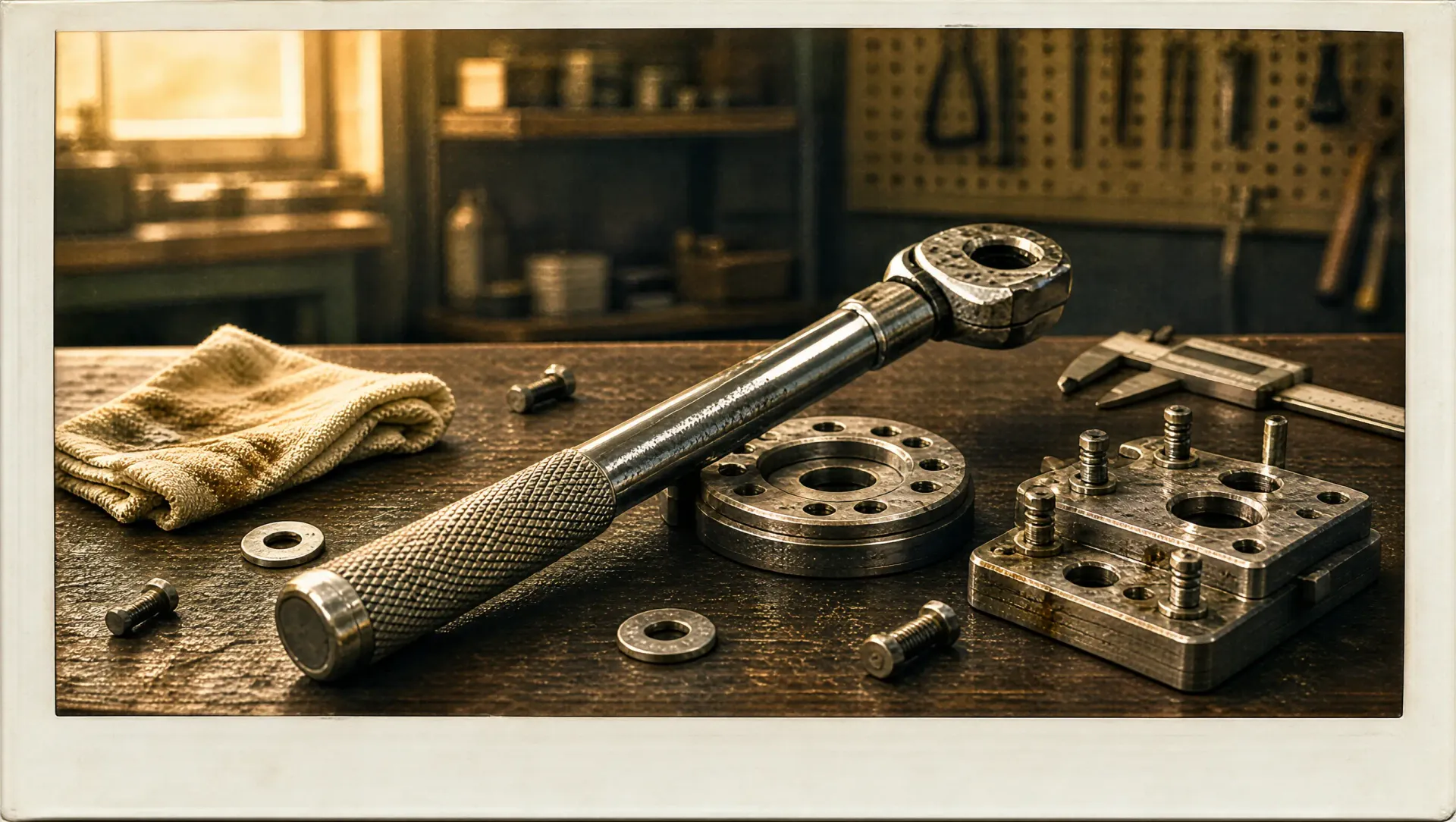

微型伺服电缸的安装螺钉不是拧得越紧越好。过大的预紧力会导致安装面变形，影响电缸的直线度和同轴度；过小的预紧力则可能在运动过程中松动，造成定位漂移。宇视嘉建议根据电缸规格选择合适的螺钉规格和预紧力矩：

预紧时建议采用对角交叉、分步紧固的方式，避免因单点施力过大造成安装面倾斜。使用力矩扳手是确保预紧力一致性的最佳做法。

三、电气连接的专业规范：信号传输的隐形战场

机械安装完成只是第一步，电气连接的规范性往往被忽视，却直接影响电缸的控制精度和运行稳定性。微型伺服电缸的内部集成了电机、编码器和控制器，任何一根接线错误都可能导致整系统异常。

8. 电源与通讯线的布线原则

宇视嘉微型伺服电缸的额定电压为12V，额定电流从200mA到1000mA不等。电源线应选择截面积足够的线缆，以减少压降和发热。建议信号线与动力线分开布线，保持15cm以上的间距，避免干扰。如果必须并行布线，应使用屏蔽电缆并在两端正确接地。

对于FTW系列产品，出线方式为安装底板部位的4pin公针，需要接入集线板进行通讯。这种接线方式的优势在于布线整洁，但需要注意公母端的对接方向，确保插针一一对应后再锁紧固定。

9. 接地与屏蔽的处理细节

微型伺服电缸的RS485通讯接口对干扰极为敏感。屏蔽层的正确接地是保证通讯稳定的关键。建议在电缸端将屏蔽层连接到设备大地，在控制器端悬空或通过RC滤波器接地。星形接地与单点接地混合使用，可以有效避免地环路干扰。

对于工作环境复杂、存在强电磁干扰的场景（如大功率变频器附近），建议额外增加磁环或滤波器。宇视嘉的部分产品手册中标注了可选的抗干扰配件，具体方案可联系技术团队定制。

10. 通讯参数的一致性校验

在通电调试前，务必确认控制器侧的通讯参数与电缸参数一致。宇视嘉微型伺服电缸的默认通讯设置通常为：波特率115200、数据位8位、停止位1位、无校验。修改任何通讯参数前，应先查阅产品手册确认支持的范围。

如果系统中有多个电缸节点，还需检查各节点的站地址是否唯一。对于需要多轴协同控制的场景（如人形机器人的灵巧手关节模组），建议先对单个电缸进行功能测试，确认无误后再并入总线网络。

四、调试与验收的实战经验：让设备真正跑起来

机械安装和电气连接都完成后，就进入调试环节。很多工程师发现电缸能动，但运行不稳定、定位不准或频繁报错——这些问题往往出在调试环节的参数设置上。

11. 空载运行与负载测试的分步验证

通电后不要急于加载，应首先进行空载运行测试。观察电缸在全程行程内是否有异常振动、异响或卡滞；检查推杆的运动是否平滑，速度是否与设定值一致；确认原点复位是否准确，限位开关是否正常工作。空载测试至少应完成10次全行程循环，确认各参数稳定后再进行负载测试。

负载测试时，建议采用渐进式加载：先加载50%额定推力，观察运行状态；确认正常后逐步加至100%。对于需要频繁启停的场景（如3C电子的精密装配），应特别关注电缸在加减速段的响应特性，必要时调整控制器的PID参数或加减速曲线设置。

12. 温升监控与环境适应性验证

微型伺服电缸的额定工作温度范围为-10~60℃。在满载连续运行的场景下，电缸外壳温度会升高，应使用测温仪监测外壳温升，确保不超过允许范围。如果环境温度接近上限，应考虑增加散热措施或降低电缸的占空比。

对于应用在极端温度环境或存在振动、冲击的场景（如新能源设备的户外站、自动化生产线的频繁启停工位），建议在验收阶段进行专项的环境适应性测试。宇视嘉可根据客户需求提供定制化的环境测试报告，帮助验证设备在目标场景下的可靠性。

五、写在最后：安装是国产替代的第一道关

精密传动件国产化，不只是产品本身的替代，更是整套应用体系的重建。很多原本依赖进口品牌的工程师，在转向国产电缸时发现：参数看懂了，安装却成了新问题。这不是产品的问题，而是对国产精密传动件的认知还停留在旧印象里。

宇视嘉的微型伺服电缸经过多年量产验证，年出货量已突破100000台，覆盖70多个城市及海外地区。这背后，是无数次现场调试经验的积累。每一个安装细节的优化，都是为了让终端用户用得更省心。

如果你正在为新项目选型，或是在调试中遇到难题，欢迎联系宇视嘉技术团队。我们提供从选型咨询、安装指导到调试陪产的全流程服务，让你的设备从图纸到量产一路顺畅。
