微型伺服电缸的闭环控制与位置精度优化指南

"这个位置精度，能不能再往上提一个量级？"每当设备集成商拿着进口电缸的规格书来问询时，宇视嘉技术团队总会遇到这样的追问。精密装配、半导体设备、医疗检测——这些场景对末端执行器的定位精度要求，往往精确到微米级别。而决定这一指标能否实现的核心技术，正是闭环控制。

微型伺服电缸区别于普通气缸或步进电缸的本质，就在于它是一套精密的闭环运动控制系统。从指令下达到位置达成，每一步都有实时反馈与精确修正。但同样是"闭环"，不同产品的控制精度、响应速度、稳定性却可能相差一个数量级。今天这篇文章，我们就来系统拆解：微型伺服电缸的闭环控制是如何工作的？位置精度受哪些因素影响？以及如何在实际项目中选对产品、做到真正的精度无忧。

一、闭环控制：从"发命令"到"看结果"的精密闭环

要理解微型伺服电缸为什么能做到微米级精度，首先要搞清楚什么是闭环控制。

开环系统的逻辑很简单：控制器发出指令，执行机构执行，结束。整个过程没有"检查"，也没有"修正"。步进电机在丢步时不会自动补偿，气缸到达终点后不会知道实际位置是否偏了。这种系统在精度要求不高的场景够用，但一旦进入精密加工、精密装配领域，就力不从心。

闭环控制则完全不同。它在执行机构上增加了位置传感器，通常是霍尔传感器或磁栅编码器，负责实时采集执行元件的当前位置信息。这一数据会持续回传给控制器，控制器将实时位置与目标位置对比，生成误差信号，再通过算法输出修正指令，驱动电机做出微调。整个过程以毫秒甚至微秒级频率循环往复，直到实际位置与目标位置高度吻合。

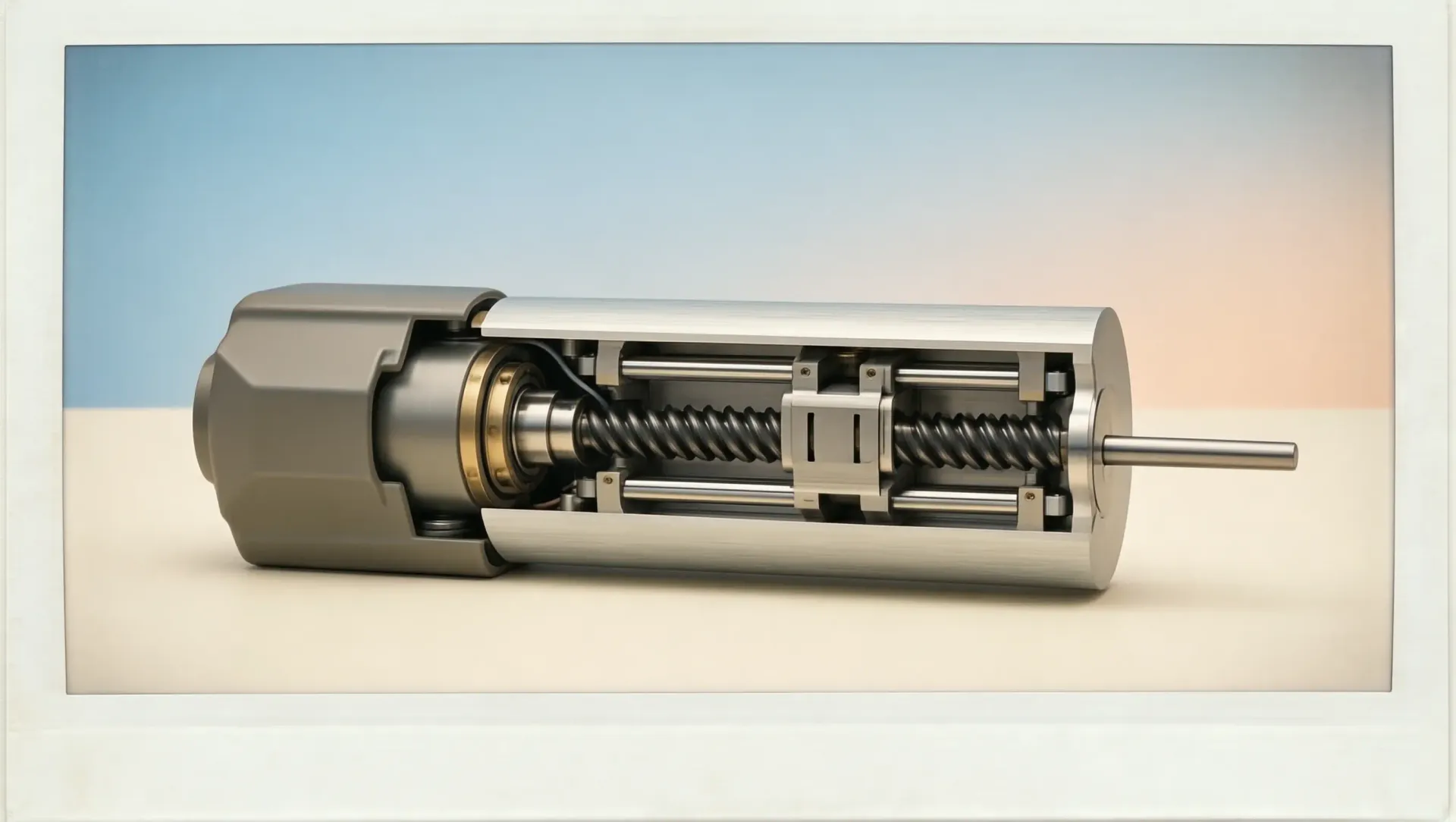

宇视嘉全系列微型伺服电缸均采用这种闭环控制架构。空心杯直流无刷电机作为动力源，配合行星滚柱丝杆或T型丝杆的高精度传动，将电信号精准转化为线性位移。RS485或CAN通讯接口负责指令传输与数据反馈，整套系统在硬件层面就为精密控制做好了准备。

二、位置精度的关键指标：重复定位精度与系统误差

谈精度，首先要分清两个核心概念：定位精度和重复定位精度。

定位精度指的是电缸实际到达位置与理论目标位置之间的最大偏差，它反映的是系统整体准确度。重复定位精度则是在同一位置反复运动时，每次实际到达位置的离散程度，它反映的是系统的稳定性和一致性。对于绝大多数精密自动化场景，重复定位精度才是真正决定产品稳定性和良率的关键指标——设备不需要每次都分毫不差，但需要每次都一样稳。

宇视嘉微型伺服电缸的重复定位精度覆盖两个主流区间：FT系列、FTW系列、LT系列可达±0.002mm至±0.003mm级别，属于微米级顶尖水准；灵驱DR系列则定位在±0.03mm至±0.05mm区间，更侧重力控响应与负载能力，适用于轻量化精密装配场景。

影响重复定位精度的因素是多方面的：丝杆的制造精度与装配预紧力、电机换向的平稳性、传动间隙的大小、传感器分辨率、控制算法的响应速度与鲁棒性，以及整体机构的刚性。每一环出现短板，都会拉低最终精度表现。这也是为什么同为核心传动件，"±0.002mm"这串数字背后，实际上是整套系统的协同优化。

三、传动结构对精度的影响：行星滚柱丝杆为何是精密场景首选

微型伺服电缸的精度上限，很大程度上由丝杆类型决定。

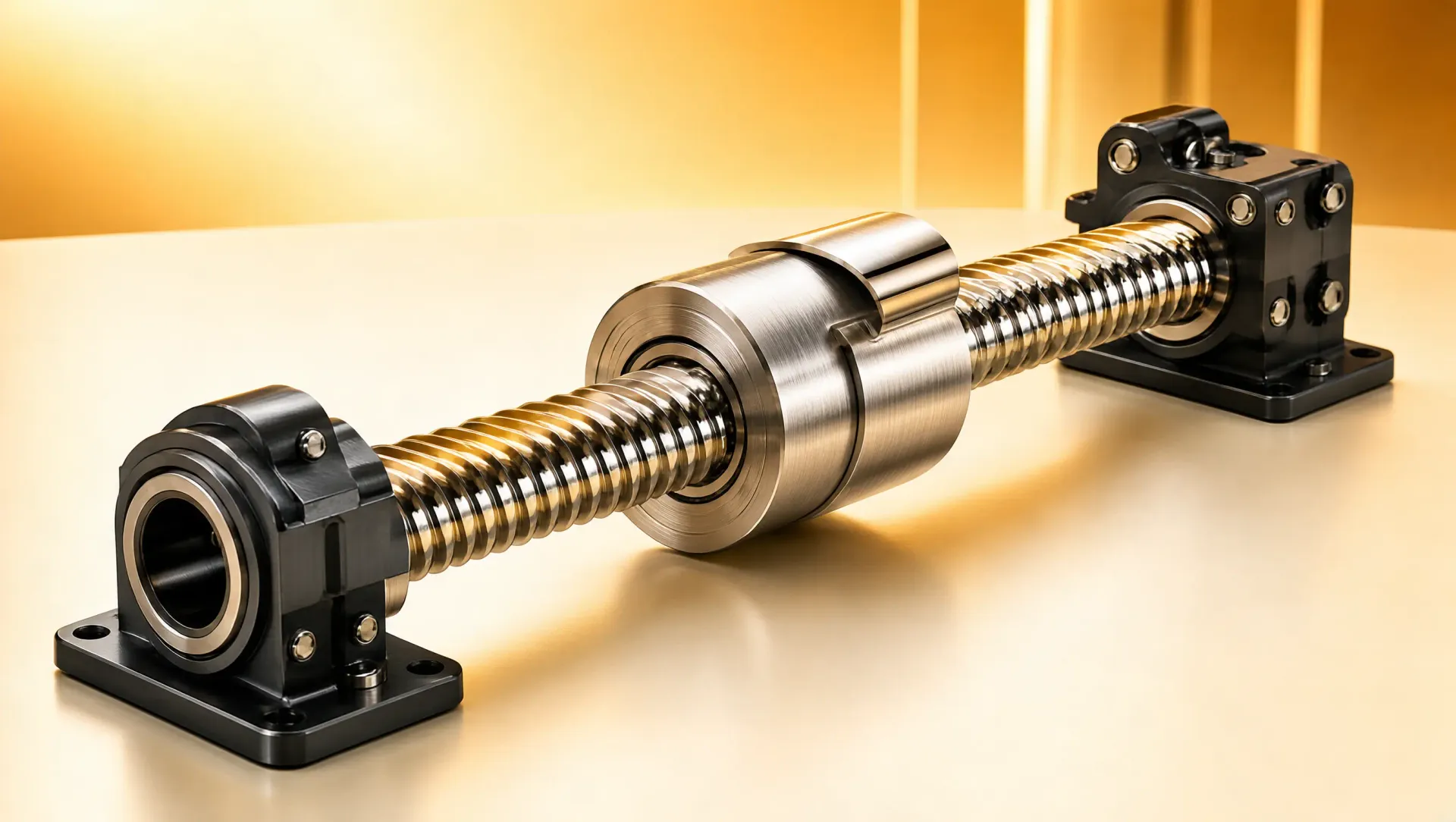

市面上常见的丝杆类型包括滚珠丝杆、行星滚柱丝杆、T型丝杆等，各有优劣。滚珠丝杆摩擦系数低、效率高，但在高压负载下滚珠接触面小，承载能力和刚性相对有限。行星滚柱丝杆则用多个螺纹滚柱替代滚珠，接触面积大幅增加，承载能力同步提升，同时具备出色的刚性和抗冲击性能。T型丝杆结构最为简单，成本较低，适合对精度要求适中的轻量场景。

宇视嘉FT系列、FTW系列、LT系列全系标配行星滚柱丝杆，这正是其在±0.002mm级别精度上保持稳定输出的关键支撑。行星滚柱丝杆的高刚性确保了传动过程中形变极小，每一次推杆运动都能精准传递到输出端，不会因弹性形变产生位置误差累积。

对于灵驱DR系列，则根据推力需求分别采用行星滚柱丝杆（高推力型号如SAG-DRF1013-200-7-10-F）与T型丝杆（中等推力型号如SAG-DRF0813-100-20-10-F），兼顾成本与性能平衡。用户可根据实际负载与精度需求选择对应配置。

四、控制算法与通讯接口：决定响应速度与系统集成

硬件决定了精度的天花板，软件算法则决定了系统能否稳定接近这个天花板。

微型伺服电缸的闭环控制算法通常包括PID控制及其改进变体。PID算法通过对比例、积分、微分三个环节的调参，实现对位置误差的快速响应与超调抑制。对于微型伺服电缸这类对响应速度要求极高的应用，控制器的运算频率、采样精度、以及对非线性因素的补偿能力，都会直接影响最终的位置稳态误差和动态响应曲线。

宇视嘉微型伺服电缸支持RS485与CAN两种主流工业通讯接口。RS485接口兼容性好、抗干扰能力强、接线简单，是目前微型电缸领域最普遍的通讯方案。CAN接口则具有更高的实时性和多节点组网能力，适合复杂自动化系统的分布式控制需求。如SAG-FTW-240302800M就采用了CAN通讯，以适配需要多轴协同控制的小型自动化设备。

在系统集成层面，通讯协议的选型需要结合主控PLC或工控机的兼容性、轴数规模、实时性要求综合考量。对于只需要单轴或少量轴独立控制的场景，RS485已经足够；对于多轴同步插补、力控闭环等复杂场景，CAN通讯的多主站与优先级仲裁机制会带来更流畅的控制体验。

五、宇视嘉产品精度矩阵：从微米级到力控型的全覆盖

理解了精度背后的技术逻辑，我们来看宇视嘉全系产品在实际参数上的精度表现。

从这张精度矩阵可以看出，宇视嘉的产品布局覆盖了两个主流需求方向：FT/FTW/LT系列主打微米级定位精度，适用于精密对位、镜头模组组装、半导体封装等极致精度场景；灵驱DR系列则在±0.03-0.05mm精度基础上叠加了力控能力，适用于轻量化压合、柔性装配、医疗设备等需要力反馈的复杂场景。

值得注意的是，部分FT系列产品在前端0-3mm行程段采用了更精细的精度标定，实测精度可达±0.002mm。这意味着对于精密点胶、微焊锡取放、镜头调焦等短行程高精度场景，选择合适的行程区间可以进一步挖掘设备的精度潜力。

六、精度选型实战：三个关键问题帮你做判断

在具体项目中选型，很多工程师容易陷入"唯精度论"——觉得精度越高越好，参数往最高配选。但实际上，精度选型是一个需要综合权衡的场景适配问题。以下三个问题可以帮助你快速找到合适的产品。

1. 实际工艺需要的是定位精度还是力控精度？

如果你的场景核心需求是位置到位、精确对位、不良品率压降，那么FT/FTW/LT系列的±0.002mm级别精度是首选。如果场景是压合装配、柔性抓取、力值监控，那么带压力传感器的灵驱DR系列（如SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F）会更合适——力控精度配合位置精度，才能真正做到"压得准又压得稳"。

2. 安装空间是否限制电缸尺寸？

LT系列采用同轴直驱结构，电机与丝杆中心线共线，整体外形细长，截面尺寸更小，特别适合狭窄空间安装。FT系列采用齿轮折返结构，高度较矮但截面尺寸较大。FTW系列在FT基础上优化了出线方式，安装更为灵活。对于空间受限的末端执行场景，提前确认安装空间尺寸与产品截面对应关系，可以避免后期结构改动的麻烦。

3. 通讯接口与现有系统是否匹配？

RS485和CAN是两种不同的通讯架构，前者适合单轴或简单多轴系统，后者适合复杂多轴协同与实时控制场景。在选型阶段就确认好通讯协议，可以省去后期协议转换的额外开发工作。如果项目对通讯方式有特殊要求，也可以联系宇视嘉技术团队获取定制化方案支持。

七、应用场景纵览：精密电缸如何在不同行业落地

理论讲完，我们来看看微型伺服电缸的闭环控制在实际工业场景中如何发挥价值。

在3C电子领域，摄像头模组组装、精密连接器插针、屏幕点胶固化等工序对位置精度的要求极为严苛。SAG-LT-120202400S凭借2mm微行程与±0.002mm精度，可以精准完成镜头调焦与模组压合，避免偏移导致的成像质量缺陷。在半导体设备中，晶圆传输、芯片贴装、光刻对准等环节同样依赖微米级定位精度支撑，FTW系列12mm行程产品则为中等行程场景提供了兼顾精度与负载能力的解决方案。

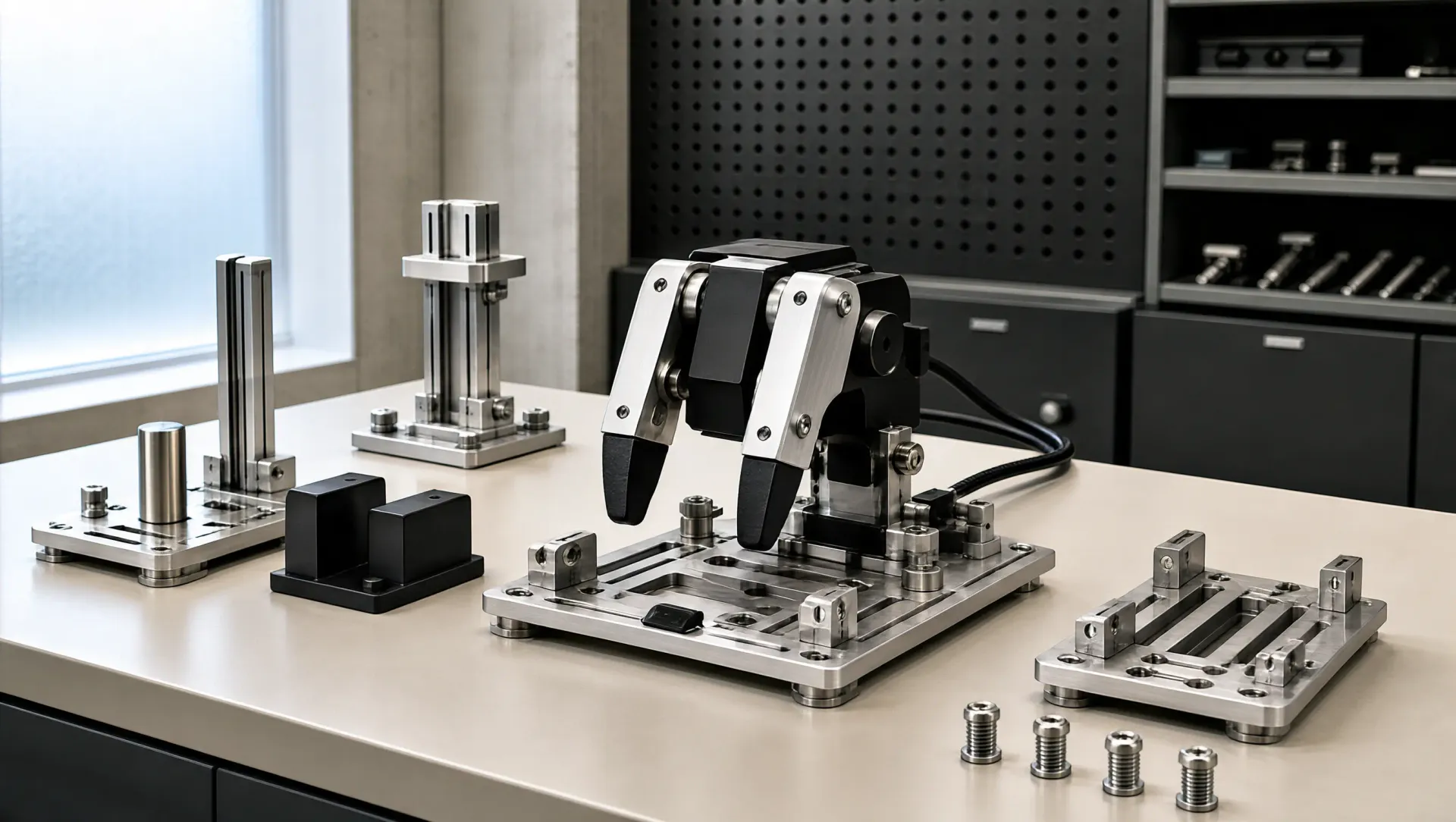

在人形机器人与协作机器人领域，末端执行器的精度与响应速度直接决定了手部的操作能力。灵驱DR系列通过内置行星减速箱与可选压力传感器，实现了小体积下的力控自适应——仿生灵巧手在抓取易碎物品时，能够实时感知接触力并自动调整抓取策略，避免夹伤或滑落。这类柔性力控能力，正是开环系统无法企及的优势所在。

新能源与医疗精密装备领域同样对微型伺服电缸有大量需求。电池盖板焊接定位、医疗器械精密装配、IVD试剂滴加等场景，既需要稳定的定位重复性，也需要可追溯的运动数据。宇视嘉全系产品的RS485/CAN通讯接口支持运动参数实时上报，为工艺过程监控与质量追溯提供了数据基础。

八、精度维护与使用规范：好产品也要用对方法

选对了产品，还需要正确的使用与维护方式，才能让精度优势在长期运行中持续保持。

首先是安装规范。微型伺服电缸在安装时应确保安装面平整洁净、紧固力矩均匀。过大的安装应力会导致机壳形变，进而影响丝杆与轴承的同轴度，引入额外的定位误差。宇视嘉产品手册中对每款型号的安装T块宽度要求有明确标注（如SAG-FT-200202400ZD适配T>36mm模头），建议严格对照选型。

其次是运行环境控制。宇视嘉全系电缸的额定工作温度范围为-10至60℃，在此区间内材料热膨胀对精度的影响可控。超出此温度范围使用，或在温度波动剧烈的场景中使用，建议提前与宇视嘉技术团队沟通，确认是否需要额外的热漂移补偿方案。

最后是定期校准与参数维护。虽然闭环系统的自校准能力已经大幅降低了人工干预的需求，但在长时间高负荷运行后，建议对位置传感器进行功能验证，确认采样数据与实际位置的偏差在允许范围内。宇视嘉支持用户进行现场标定操作，具体流程可参照对应型号的产品手册或联系技术支持获取指导。

对于需要将微型伺服电缸集成到自动化系统中长期运行的客户，宇视嘉还提供定制化的通讯协议开发与控制算法优化服务，帮助用户最大化发挥精密电缸的性能优势。

九、总结：精度背后是系统工程，选型背后是场景理解

回到开头的问题：微型伺服电缸的精度到底能提升到多少？

答案是：精度不是单点突破，而是系统工程。从空心杯无刷电机的高响应特性，到行星滚柱丝杆的高刚性传动；从位置传感器的精准采样，到控制算法的快速修正；从结构设计的刚性保障，到安装调试的规范执行——每一个环节都在决定最终的位置表现。

宇视嘉在微型伺服电缸领域十余年的深耕，正是将这套系统工程做到了高度协同与成熟量产。FT/FTW/LT系列覆盖±0.002mm至±0.003mm的微米级精度，DR系列则提供了力控与精度兼顾的多场景解决方案。配合RS485与CAN双通讯接口的灵活适配能力，宇视嘉的产品已经进入3C电子、半导体、医疗精密装备、人形机器人等70余个城市的数百家行业客户现场。

如果你正在为一个精密定位项目选型，不妨先问自己三个问题：定位还是力控？空间约束如何？通讯协议是否匹配？答案清晰了，选型就已经完成了一半。剩下的技术细节，欢迎联系宇视嘉技术团队，400-992-8809，专业工程师为你一对一选型支持。
