微型伺服电缸行程选择技巧：3个维度精准匹配需求

选型时，你最怕听到哪句话？"这个行程我们没有现货，要定制。"——一句"等进口"，项目周期直接拉长三个月。

在协作机器人、3C电子、半导体精密装备等应用场景里，微型伺服电缸的行程选型往往是决定项目成败的关键一步。行程选小了，末端执行器动不了；行程选大了，设备体积又塞不下。而进口品牌的"期货"交期，更是让无数工程师头疼不已。

本文从应用场景、安装空间、精度推力配合三个维度，系统梳理微型伺服电缸的行程选择逻辑，并结合宇视嘉真实产品参数，帮助工程师快速锁定最适合的型号。

一、先搞懂需求：你的场景到底需要多大行程？

微型伺服电缸的行程选择，本质上是对"末端运动幅度"与"安装空间约束"的综合平衡。不同行业、不同工序，对行程的需求差异显著。

1.1 精密装配与检测：微行程是刚需

在半导体封装、精密光学元件组装、医疗器械制造等场景中，末端执行器的运动幅度往往只有零点几毫米到几毫米。以镜头模组组装为例，镜片与支架的对位调整行程通常在2mm以内；微型压力检测设备的探针下压行程，则集中在3mm左右。

这类场景的核心诉求是微米级定位精度，而非大行程。对应的选型重点是：重复定位精度≤±0.003mm、额定推力400N以上、行程覆盖2~12mm的微型伺服电缸。

1.2 夹持与抓取：行程需覆盖工件尺寸

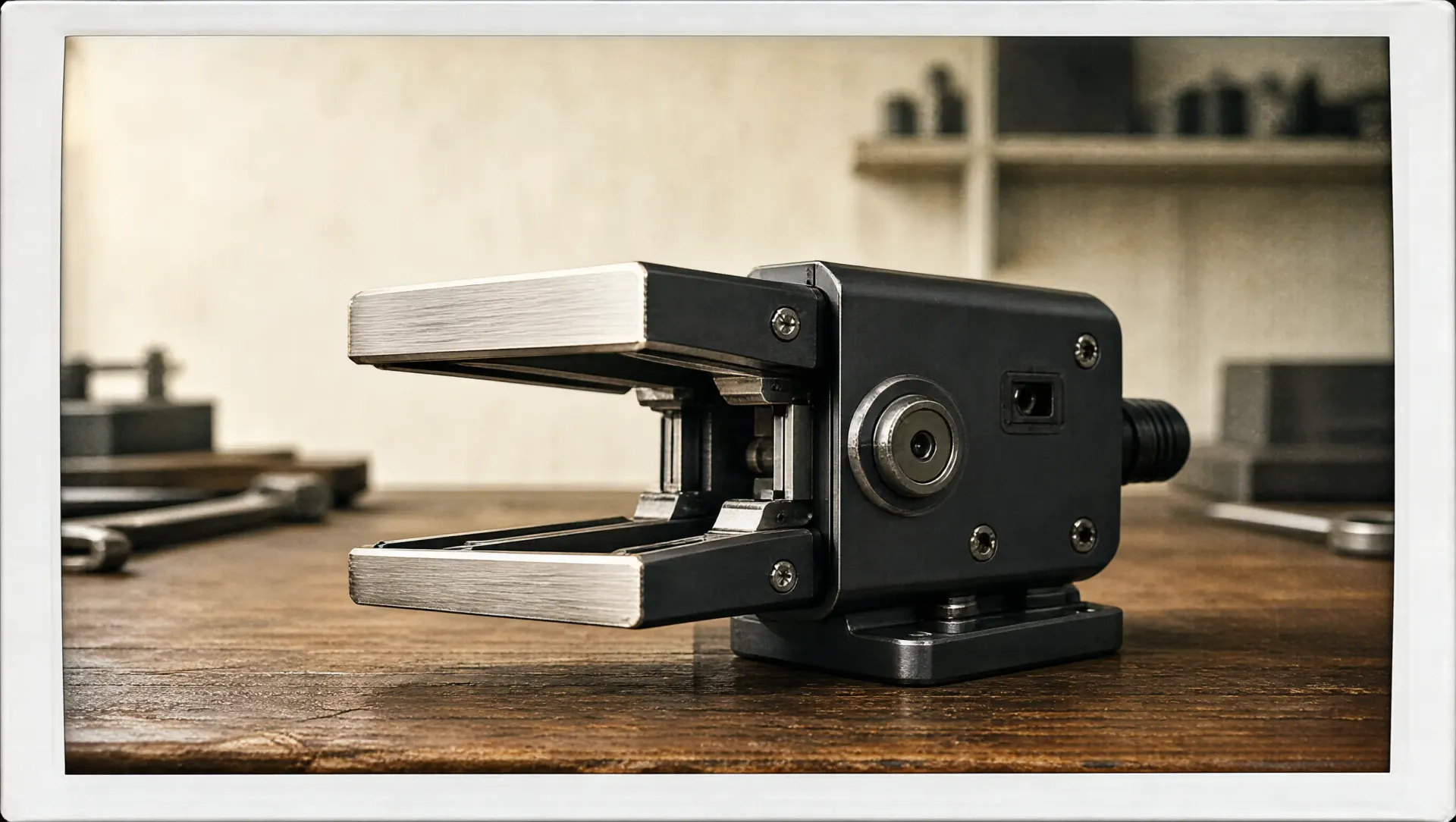

电动夹爪类的末端执行器，行程选择需综合考虑工件尺寸范围与夹持方式。以3C电子行业的精密零件搬运为例，小型电子元器件的抓取行程通常在6~12mm；协作机器人末端的电动夹爪，则需要覆盖更大范围的夹持尺寸。

选型公式可简化为：有效行程 = 工件最大尺寸 × 安全系数（1.2~1.5）+ 预压余量。如果夹持10mm宽的工件，建议选用12mm行程的电缸，预留至少20%的行程余量应对位置偏差。

1.3 推压与压合：行程由工艺深度决定

在微型压合、铆接、焊接预压等工艺中，电缸行程需精确匹配工艺所需的位移量。典型场景如：小型连接器的压接深度约2~3mm、微型电机轴的预压行程约1~2mm。

这类应用对力控精度要求极高，建议优先考虑带压力传感器的型号（如宇视嘉灵驱DR系列的-F后缀型号），行程通常选择2~3mm即可满足大部分需求。

二、安装空间约束：行程与体积的博弈

微型伺服电缸的核心价值，在于用更小的体积实现精密运动控制。行程与外形尺寸之间存在天然的制约关系——行程越大，缸体长度通常越长。

2.1 同轴直驱 vs 折返结构：不同的体积逻辑

宇视嘉的微型伺服电缸主要分为两大结构类型：

• 同轴直驱型（LT系列）：电机与丝杆组件旋转中心共线，电缸外形细长，截面尺寸小，适合空间狭窄的纵向安装场景。
• 折返型（FT/FTW系列）：电机与输出轴呈折返式布局，电缸高度较矮、截面较大，适合横向空间充裕的安装环境。

以行程2mm的型号为例：SAG-LT-120202400S（LT系列）电缸尺寸仅12mm，适用于T块宽度T＞12mm的窄缝安装；SAG-FT-200202400ZD（FT系列）虽然行程同为2mm，但搭配双轴同步设计，专为T>36mm的镜头模组下层控制场景优化。

2.2 行程与重量的关联性

行程相近的情况下，电缸重量主要取决于尺寸规格。12mm行程的SAG-FT-121202400XS重量约110g，而同行程的SAG-FT-201202400XS（20mm尺寸）重量约150g——更大尺寸意味着更强的结构承载能力和更高的额定推力，但重量也会相应增加。

如果你的末端执行器对重量敏感（如协作机器人、轻量化设备），建议在满足行程需求的前提下，优先选择小尺寸型号。

2.3 出线方式对安装的影响

FT系列采用4pin航空线与分线盒相连，FTW系列则需要搭配集线板使用（安装底板部位有4pin公针）。在后端空间受限的场景中，集线板出线方式可能更利于线束整理，但需要额外考虑集线板的安装位置。

三、精度与推力：行程选择的双重保障

行程选择不能孤立进行，必须与精度等级、推力需求形成匹配。同样的行程，不同的精度和推力组合，适用的场景可能截然不同。

3.1 精度等级决定场景适配

宇视嘉微型伺服电缸的重复定位精度覆盖两个主要等级：

• ±0.002mm~±0.003mm级别：以FT/FTW系列为代表，适用于精密装配、定位、检测等对精度要求极高的场景。
• ±0.03mm~±0.05mm级别：以灵驱DR系列为代表，适用于一般夹持、推送、对位等场景，兼顾成本与性能。

如果你的应用需要前端0~3mm的微行程控制，建议选择FT系列或FTW系列——它们在前端短行程段的精度可稳定在±0.002mm，更适合精密微调场景。

3.2 推力需求与行程的配合

推力与行程的关系，本质上是"力量输出"与"位移范围"的平衡。大推力电缸通常配备更大的电机和丝杆，行程极限可能受到一定限制。

3.3 带压力传感器的力控型选型

对于需要实时力反馈的精密压合场景（如连接器压接、微型焊接预压），建议选择灵驱DR系列的-F后缀型号。这类产品可内置压力传感器，支持力控模式下的行程末端缓冲，避免工件损伤。

以SAG-DRT1224-150-20-10-F为例：10mm行程、最大推力225N、重复定位精度±0.05mm、内置压力传感器，兼顾力量输出与力控精度，适用于中等力度的精密压合场景。

四、宇视嘉产品矩阵与行程参数速查

结合上述选型逻辑，以下是宇视嘉15款微型伺服电缸的行程参数速查表，帮助工程师快速对比筛选：

五、选型建议：3步锁定最适合的行程方案

综合上述分析，建议工程师按以下步骤完成微型伺服电缸的行程选型：

第一步：明确工艺需求

梳理末端执行器的运动逻辑，确定所需的有效行程范围。精密装配场景优先考虑微行程（2~3mm）+高精度型号；夹持抓取场景以工件尺寸为基准，选择12mm左右行程；压合工艺则根据工艺深度选择2~10mm行程。

第二步：评估安装约束

测量安装空间的三维尺寸（长度、宽度、高度），判断适合同轴直驱型（LT系列）还是折返型（FT/FTW系列）。如果后端空间受限，优先考虑集线板出线的FTW系列；如果是纵向窄缝安装，LT系列的细长身形更具优势。

第三步：匹配精度与推力

根据工况的精度要求和力量需求，从产品矩阵中筛选符合条件的型号。高精度场景（±0.002mm）优选FT/FTW系列；力控场景优先考虑带压力传感器的DR系列-F后缀型号。

如果仍有选型疑虑，欢迎联系宇视嘉技术团队。宇视嘉专注于微型精密传动领域，年出货量100000+台，服务70+城市及海外地区，可根据具体应用场景提供定制化选型支持。

结语

微型伺服电缸的行程选择，从来不是简单的"查表套型号"。它需要工程师对应用场景有深刻理解，对安装空间有精确测量，对精度与推力的配合有系统认知。

宇视嘉作为专注微型末端执行器与精密传动的国家级高新技术企业，旗下15款微型伺服电缸覆盖2~12mm行程范围、30~1000N推力区间、±0.002mm~±0.05mm精度等级，能够满足协作机器人、半导体、3C电子、医疗精密装备等多行业的差异化需求。

与其被进口品牌的交期卡脖子，不如把选型主动权握在自己手里。从理解需求开始，到精准匹配型号结束——这才是国产精密传动件给工程师的真正价值。
