微型伺服电缸重量与性能如何平衡

微型伺服电缸重量与性能如何平衡？一份来自宇视嘉的实战选型指南

在工业自动化领域，有一个让工程师头疼不已的矛盾：设备越来越小型化，但执行器的性能要求却越来越高。人形机器人的手指关节只有几厘米宽，协作机器人末端的夹爪要轻到不影响负载，医疗设备的执行机构必须塞进狭窄的腔体……每一种场景都在追问同一个问题——微型伺服电缸的重量与性能，真的只能二选一吗？

宇视嘉作为专注微纳米线性执行器的国家高新技术企业，年出货量超过100000台，服务覆盖70多个城市及海外市场。在与大量客户的技术对接中，我们发现：重量与性能的平衡，本质上是一道关于结构设计、材料选择与传动方案的系统工程题。今天这篇文章，我们就从实战角度，聊聊这个话题。

一、重量与性能：微型伺服电缸的核心博弈

讨论重量与性能的平衡，首先要明确这两个维度的具体含义。在微型伺服电缸领域，重量通常指整机自重，性能则涵盖推力、精度、速度、寿命等多个指标。这两者之间的博弈，体现在以下几个层面：

1.1 推力与重量的正相关

推力是微型伺服电缸最核心的性能指标之一。从物理原理上讲，更大的推力意味着需要更大的电机、更强的丝杆以及更粗的导轨，这些都会直接增加重量。宇视嘉的FT系列和FTW系列，额定推力覆盖200N到800N，最大推力可达1000N，对应的整机重量从约105g到约230g不等。可以看到，推力越大，重量往往越高，但这并非绝对。

以SAG-FTW-240302800M为例，这是一款微型压装型电缸，额定推力800N、最大推力1000N，而整机重量控制在约230g。相比之下，SAG-FT-121202400XS的额定推力400N、最大推力600N，重量约110g。两者推力相差近一倍，重量却只增加了约一倍出头。这说明通过优化结构设计，可以在推力大幅提升的同时，较好地控制重量增长。

1.2 精度与重量的复杂关系

重复定位精度是微型伺服电缸的另一个关键指标。宇视嘉全系列产品的重复定位精度从±0.002mm到±0.05mm不等，这个参数看似只与加工精度相关，实际上也与重量存在间接联系。更精密的丝杆、更高刚性的结构往往需要更多的材料来保证稳定性，但另一方面，更轻的机身又能减少运动惯性，有利于动态响应。

值得注意的是，宇视嘉的多款产品在短行程区间（前0-3mm）可以实现更高的精度表现。例如SAG-FT-201202400XS在全长12mm行程中重复定位精度为±0.002mm，而其前端0-3mm短行程段的精度同样可达±0.002mm。这意味着在特定应用场景下，通过工艺规划可以充分发挥设备的精度潜力，而不必单纯依赖更重的结构。

1.3 行程与结构形式的相互制约

行程长度对重量与性能的影响容易被忽视。宇视嘉的产品行程范围从2mm到12mm，其中2mm超短行程产品主要用于精密对位、微压合等场景，12mm行程产品则适用于需要更大运动范围的场合。

结构形式的选择直接影响重量分布。LT系列采用同轴直驱布局，电机和丝杆旋转中心在一条直线上，整体外形细长、截面紧凑，适合空间受限的窄长安装位。FT系列采用齿轮折返结构，电机与输出轴呈折返式，虽然截面尺寸较大，但整机高度较矮。DR系列则通过转角结构缩短整机长度，搭配行星减速箱，可选配压力传感器，适合需要力控反馈的柔性操作场景。

二、轻量化设计的三大核心技术路径

理解了重量与性能的博弈关系，接下来看宇视嘉是如何在产品层面实现两者平衡的。综合来看，主要依靠三种技术路径：结构优化、材料选择与传动方案革新。

2.1 结构优化：从机械原理出发

结构优化是轻量化最直接的手段。宇视嘉的微型伺服电缸在结构设计上做了大量细节打磨。以同轴直驱的LT系列为例，SAG-LT-120202400S采用电机丝杆同轴布局，省去了传动齿轮组，不仅减少了零部件数量，也降低了传动的能量损耗。这种设计让整机重量控制在约180g，同时保证了±0.002mm的重复定位精度。

FTW系列则采用了不同的优化思路。SAG-FTW-121202400XS在保持12mm行程的同时，通过内部齿轮布局的优化，实现了约110g的轻量化机身。相比同规格的FT系列产品，FTW系列的出线方式改为集线板直插，进一步简化了外部走线，对于空间紧张的集成项目来说，这个优势非常实用。

2.2 材料选择：强度与重量的权衡

微型伺服电缸的轻量化离不开高性能材料的应用。宇视嘉全系列产品均采用空心杯直流无刷电机，这种电机相比传统有刷电机，重量更轻、体积更小、响应更快，同时具备更长的使用寿命。配合行星滚柱丝杆或T型丝杆，可以在保证传动效率的前提下，减轻整机重量。

在DR系列灵驱产品中，宇视嘉采用了行星减速箱设计。通过精密的减速机构，可以在不增加电机尺寸的情况下放大输出力矩。这意味着可以用更小、更轻的电机实现所需的推力输出。以SAG-DRT1224-150-20-10-F为例，这款同轴直驱型灵驱产品，最大推力可达225N，整机却保持了紧凑的外形尺寸。

2.3 传动方案：效率与精度的双重保障

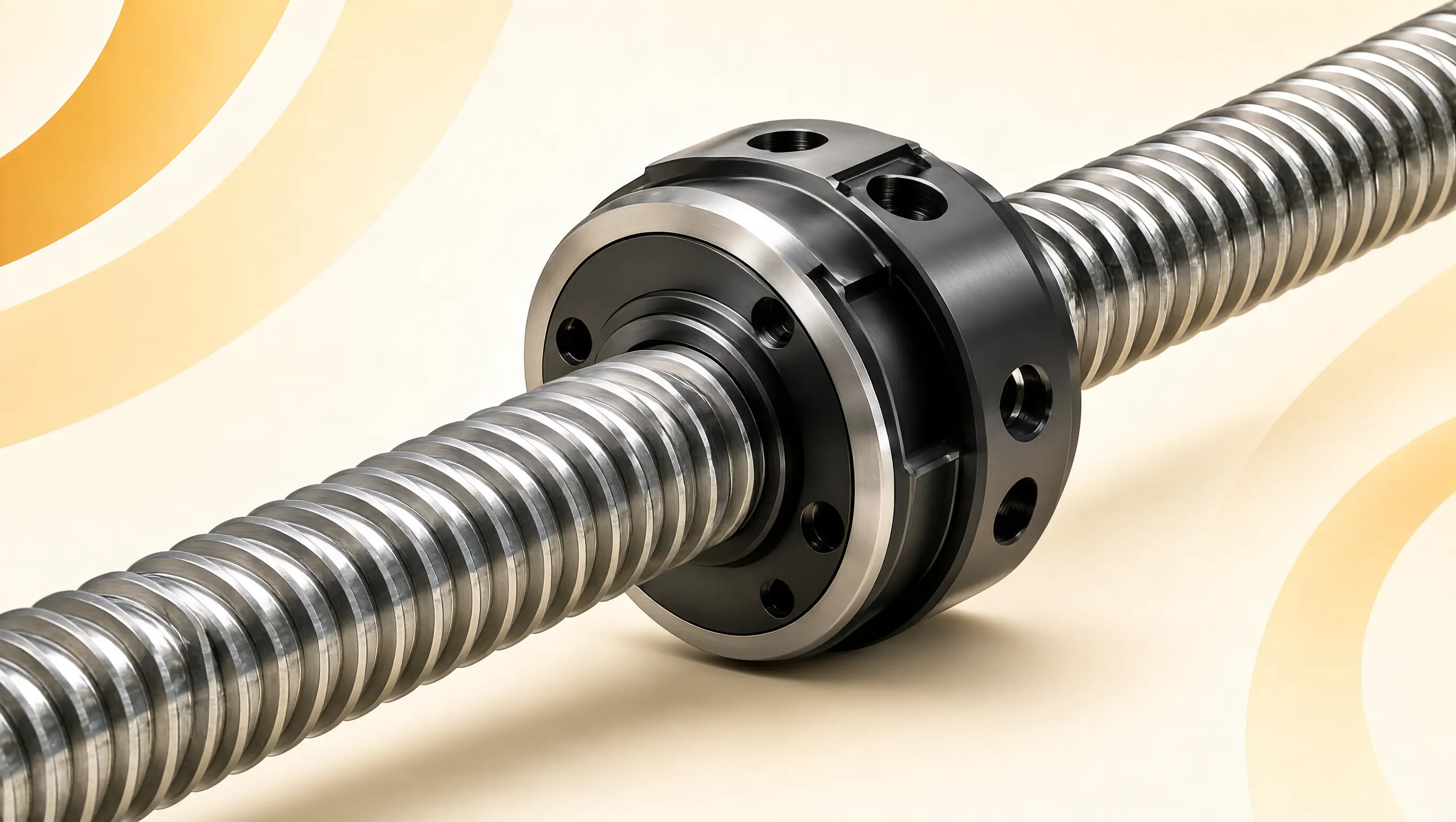

传动方案的选择直接决定了重量与性能的天花板。行星滚柱丝杆是目前微型伺服电缸领域公认的高性能传动方案。相比滚珠丝杆，行星滚柱丝杆具有更高的承载能力、更长的使用寿命和更好的刚性。宇视嘉的FT、FTW、LT系列均采用行星滚柱丝杆，这也是它们能够在±0.002mm级别保持稳定精度的原因之一。

对于需要力控反馈的应用场景，DR系列则采用了T型丝杆配合压力传感器的方案。虽然T型丝杆的传动效率略低于行星滚柱丝杆，但其在力控操作中的平顺性和可调节性更好。例如SAG-DRF0813-100-20-10-F和SAG-DRT1224-150-20-10-F都可选配压力传感器，可以实时反馈夹持力或压合力，非常适合柔性装配和精密检测场景。

三、宇视嘉全系列重量与性能参数对照

了解了轻量化设计的核心思路，接下来进入实战环节。我们整理了宇视嘉全系列15款微型伺服电缸的核心参数，帮助大家快速对比选型。

3.1 FT系列（齿轮折返型）

FT系列是宇视嘉出货量最大的系列之一，采用齿轮折返结构，整体高度较矮，截面尺寸较大。这个系列的产品重量普遍较轻，从约105g到约150g不等，行程覆盖2mm和12mm两种规格。

从对比可以看出，FT系列在重量和性能之间取得了很好的平衡。如果追求极致轻量化，SAG-FT-200202400ZD约105g的整机重量配合600N的最大推力，重量推力比表现非常突出。如果需要更长行程，SAG-FT-121202400XS和SAG-FT-201202400XS的12mm行程可以满足大多数精密装配场景的需求。

3.2 FTW系列（集线板出线型）

FTW系列与FT系列传动方式一致，区别在于出线形式。FTW系列采用集线板直插设计，安装底板部位有4pin公针，可以直接接入集线板安装面内母座进行通讯。这种设计对于需要多轴联动的自动化设备来说，走线更加简洁美观。

FTW系列中，SAG-FTW-240302800M是一款特殊的存在。作为微型压装型电缸，它拥有1000N的最大推力，是全系列中推力最大的产品，但重量控制在约230g，通讯接口也从RS485升级为CAN，在高速总线系统中具有更好的实时性表现。对于需要大力输出的微型压合、检测设备，这款产品是理想选择。

3.3 LT系列与DR系列

LT系列目前只有一款产品SAG-LT-120202400S，采用同轴直驱布局，行程2mm，重量约180g，额定推力400N、最大推力600N，重复定位精度±0.002mm。这款产品的特点在于外形细长、截面紧凑，非常适合安装在空间受限的窄长腔体中。

DR系列灵驱产品则代表了另一种设计思路。这个系列强调紧凑小巧的外形，通过转角结构或同轴布局缩短整机长度，搭配行星减速箱实现更大的输出力矩。DR系列的部分产品可选配压力传感器，支持力控反馈，这是FT和FTW系列不具备的功能。

DR系列的精度指标（±0.03mm~±0.05mm）相比FT/FTW系列（±0.002mm~±0.003mm）有所放宽，但换来的是更紧凑的体积、更灵活的功能配置以及更低的成本。对于协作机器人灵巧手关节、半导体设备精密夹持、医疗设备微创执行等场景，DR系列往往是最具性价比的选择。

四、选型实战：不同场景下如何权衡重量与性能

参数对比是基础，选型落地才是关键。下面我们结合几个典型应用场景，聊聊如何根据实际需求选择合适的微型伺服电缸。

4.1 人形机器人灵巧手关节

人形机器人灵巧手对执行器的要求极为苛刻：体积要小、重量要轻、响应要快、力控要精准。每个手指关节的安装空间都非常有限，过重的执行器会直接影响整手的负载能力和续航表现。

对于这类场景，推荐重点关注DR系列产品。SAG-DRT1218-30-20-10和SAG-DRF0813-20-20-10的推力范围在30N~40N，虽然推力不大，但胜在体积紧凑、重量轻盈。10mm的行程可以满足大多数灵巧手的抓取动作需求。如果需要更大的夹持力，SAG-DRT1224-150-20-10-F和SAG-DRF1013-200-7-10-F的最大推力分别可达225N和300N，且支持压力传感器反馈，可以实现精细的力控操作。

4.2 3C电子精密装配

3C电子行业的精密装配场景对执行器的精度要求很高，同时往往需要在狭窄空间内布置多轴联动的机构。例如手机摄像头模组的组装、微型连接器的插针、电池盖板的压合等工序，都需要亚毫米级甚至更高的定位精度。

这类场景推荐选择FT系列或FTW系列。SAG-FT-201202400XS和SAG-FTW-201202400XS的12mm行程可以覆盖大部分精密装配的运动范围，±0.002mm的重复定位精度可以满足精密对位需求，400N~600N的推力对于轻量化的电子零部件装配来说绰绰有余。相比之下，FT系列的性价比更高，而FTW系列更适合多轴联动的复杂系统，走线更加规整。

4.3 半导体设备微型执行

半导体设备对执行器的要求除了精度和稳定性之外，还特别关注产品的可靠性和使用寿命。设备通常需要长时间连续运行，任何故障都可能导致整条产线的停工损失。

宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机和行星滚柱丝杆，这两个核心部件保证了产品的长寿命和高可靠性。行星滚柱丝杆的寿命通常是滚珠丝杆的5倍以上，且承载能力更强。对于半导体设备中常见的探针运动、晶圆搬运、精密对准等应用，FT系列和FTW系列都能胜任。如果需要集成压力监测功能，可以考虑带压力传感器的DR系列产品。

4.4 医疗精密设备

医疗设备对执行器的要求集中在安全性、可靠性和静音性上。手术机器人、精密注射泵、辅助诊断设备等应用场景，都需要执行器具备精确的运动控制和稳定的性能表现。

对于这类高端应用，推荐选择SAG-FTW-240302800M这样的高性能产品。1000N的最大推力可以应对大多数医疗设备的执行需求，±0.002mm的精度保证手术操作的精准性，CAN通讯接口支持高速实时控制。如果应用场景更强调体积紧凑和力控反馈，DR系列的可选压力传感器版本是很好的选择。

五、宇视嘉的核心优势：为什么选择我们

聊完了选型方法，最后简单介绍一下宇视嘉的核心竞争力，帮助大家更好地了解这个品牌。

宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统的国家级高新技术企业。虽然成立时间不长，但核心技术团队在精密传动领域深耕多年，积累了丰富的研发和制造经验。

在产品层面，宇视嘉的微型伺服电缸覆盖了从微力到大力、从短行程到中行程的全场景需求。全系列产品采用空心杯直流无刷电机和行星滚柱丝杆（部分DR系列采用T型丝杆），保证了稳定可靠的性能表现。年出货量超过100000台，服务70多个城市及海外市场的客户，这些数字背后是市场和客户对宇视嘉产品品质的认可。

在服务层面，宇视嘉提供完整的技术支持和选型咨询服务。无论是标准产品的选型匹配，还是非标定制需求的沟通对接，技术团队都可以提供专业的建议。如果想了解更多产品详情或申请样品测试，可以拨打咨询热线400-992-8809，或发送邮件至sale@isagai.com。

当国产微型伺服电缸已经能在体积和精度上对齐进口品牌，还在苦等海外交期的理由，还能剩下几个？
