微型伺服电缸驱动系统的关键技术解析：精度、传动与选型实践
“这个末端空间，电缸还能不能再做小一号？”这是某协作机器人厂商的机械工程师在拿到新项目图纸时，脱口而出的第一句话。在精密装配、半导体设备、医疗器械这些领域，末端执行器的每一毫米空间都弥足珍贵，而传统的伺服电缸往往体积臃肿、精度不足，根本塞不进去。
宇视嘉的微型伺服电缸正是为解决这类痛点而生。从空心杯直流无刷电机到行星滚柱丝杠传动，从±0.002mm级别的重复定位精度到RS485/CAN多种通讯接口，这套驱动系统的每一个技术环节，都指向同一个目标——让精密运动控制在更小的空间内实现更高的可靠性。
一、微型伺服电缸的核心构成与关键技术
别看微型伺服电缸体积小巧，它的内部构造实际上融合了电机技术、传动技术、控制技术三大核心领域。理解这三个技术维度，是选型和评估的基础。
1.1 空心杯直流无刷电机：体积与响应的平衡
微型伺服电缸的心脏是空心杯直流无刷电机。与传统有刷电机相比，无刷结构消除了电刷摩擦带来的寿命限制和电磁干扰；空心杯绕组则大幅降低了转子惯量，让电机拥有更快的响应速度。这一点对于需要频繁启停、精准定位的精密场景尤为关键。
宇视嘉全系列微型伺服电缸均采用空心杯直流无刷电机作为驱动单元。以SAG-LT-120202400S为例，其额定电流400mA、峰值电流1.5A的设计，在12V标准电压下即可输出强劲动力，同时保持较低的发热量，适配-10~60℃的宽温工作范围。
1.2 丝杠传动：行星滚柱与T型的技术分野
电机输出的旋转运动需要转化为直线推拉动作，这一环节由丝杠传动完成。微型伺服电缸主要采用两种丝杠形式——行星滚柱丝杠和T型丝杠，二者在性能特点上各有侧重。

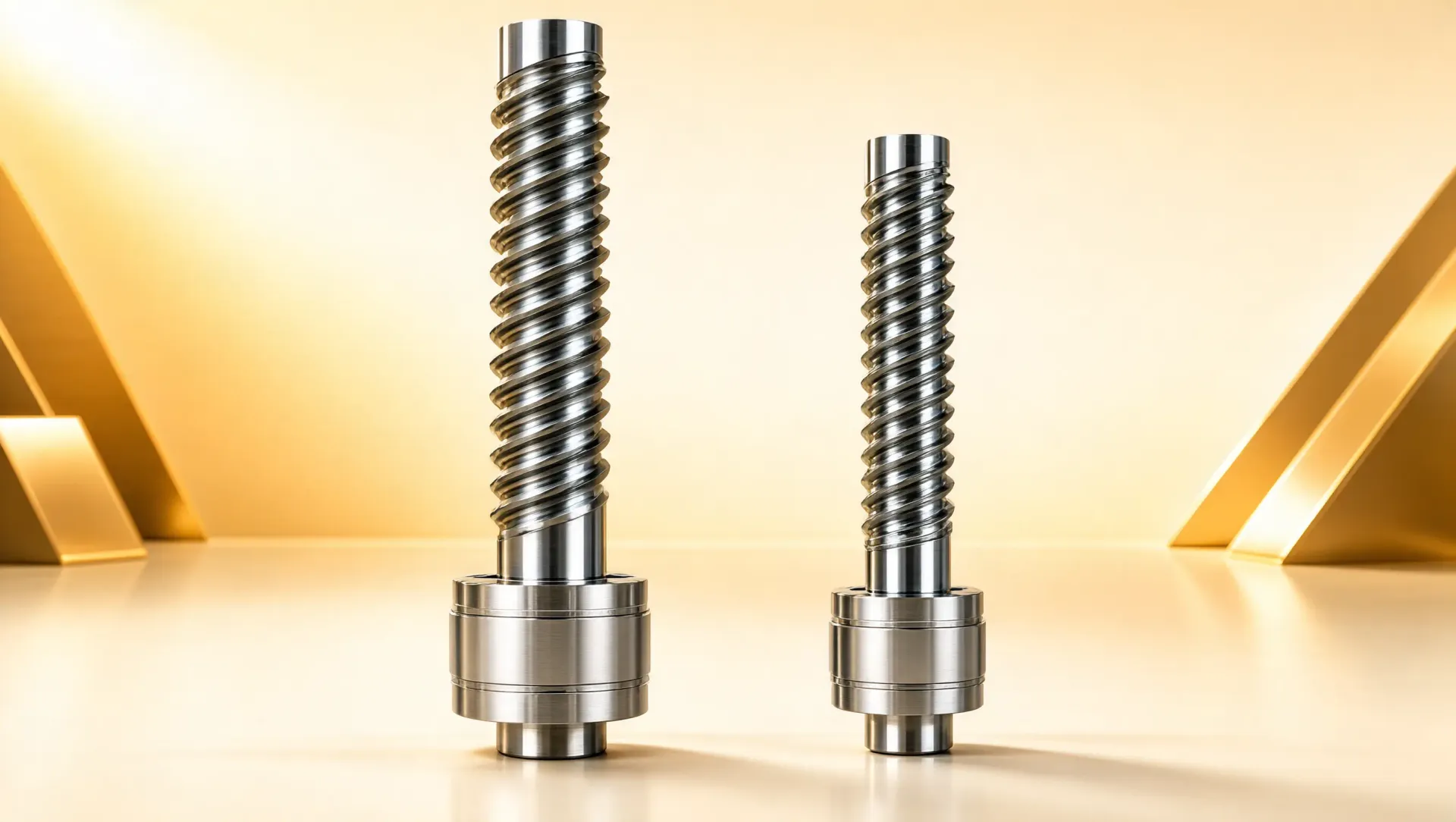

行星滚柱丝杠的工作原理类似于将滚珠丝杠中的滚珠替换成细小的滚柱，滚柱与丝杠、螺母形成线接触而非点接触。这种结构带来的直接优势是承载能力大幅提升、刚性更好、寿命更长。更重要的是，行星滚柱丝杠可以实现极高的传动效率，是精密定位场景的首选。
宇视嘉的LT、FT、FTW系列微型伺服电缸均标配行星滚柱丝杠，重复定位精度可达±0.002mm，峰值推力覆盖400N~1000N区间。相比之下，T型丝杠结构更简单、成本更低、承载能力适中，在对精度要求不那么严苛但需要控制成本的场景中仍有广泛的应用。宇视嘉灵驱DR系列中的部分型号采用T型丝杠搭配行星减速箱，可选配压力传感器，专为力控场景优化。
1.3 通讯接口：RS485与CAN的技术选型
微型伺服电缸不是孤立的执行机构，它需要与上位控制系统实时交换数据。通讯接口的选择直接影响系统的响应速度、总线负载和布线复杂度。
RS485接口采用差分信号传输，抗干扰能力强、传输距离远、硬件成本低，是工业自动化领域最成熟的通讯方案之一。宇视嘉大多数微型伺服电缸型号（如SAG-FT-201202400XS、SAG-FTW-200202400C等）标配RS485接口，适配大多数PLC和运动控制器。
CAN总线则以其高实时性和多主站特性见长。在需要多个执行器协同工作、对响应延迟敏感的复杂系统中，CAN接口可以显著降低总线冲突、提升数据吞吐效率。宇视嘉SAG-FTW-240302800M微型压装电缸即采用CAN接口，专为小型自动化设备的精密压合检测场景设计。
二、微型伺服电缸核心参数深度解读
选型时面对密密麻麻的参数表，哪些指标真正决定性能？这里逐一拆解微型伺服电缸的三大核心参数——重复定位精度、推力性能、行程设计——帮助工程师建立直观的选型判断框架。
2.1 重复定位精度：±0.002mm背后的工程挑战
重复定位精度是衡量电缸性能最核心的指标，它指的是电缸在同一位置多次到达时，实际位置的偏差范围。这个参数直接决定了最终产品的良率和工艺稳定性。
宇视嘉LT、FT、FTW系列微型伺服电缸均采用行星滚柱丝杠传动，重复定位精度达到±0.002mm级别。以SAG-FT-201202400XS为例，其前端0~3mm行程精度更是优化至±0.002mm，短行程微动控制精度更佳，这对于光学镜片对位、半导体晶圆搬运等微米级精度要求的场景至关重要。
灵驱DR系列（DRF/DRT）采用行星减速箱+丝杠的组合传动结构，重复定位精度为±0.05mm（部分型号如SAG-DRF1013-200-7-10-F可达±0.03mm），这个精度水平对于协作机器人关节力控、柔性装配等场景已经绑绑有余。
2.2 推力性能：额定推力与峰值推力的辩证关系
推力是电缸克服负载、完成工作任务的能力。选型时需要区分额定推力和峰值推力两个概念：额定推力是电缸可以持续输出的推力，峰值推力则是短时间内允许的最大推力。
宇视嘉微型伺服电缸的推力覆盖范围相当宽广。FT/FTW系列额定推力覆盖200N~800N，峰值推力可达600N~1000N。以SAG-FTW-240302800M为例，其额定推力800N、峰值推力1000N，专为微型压合检测场景设计，3mm短行程搭配强劲推力，小身材蕴含大能量。
灵驱DR系列推力相对柔和，最大推力范围30N~300N，更适合轻量化精密操作场景。值得注意的是，DR系列部分型号可选配压力传感器（如SAG-DRF0813-100-20-10-F、SAG-DRT1224-150-20-10-F），搭配行星减速箱可实现精准的力控输出，这是传统电缸难以企及的优势。
2.3 行程设计：空间约束下的最优解
行程决定了电缸的有效运动范围，也是决定整机尺寸的关键因素。在精密设备小型化的趋势下，如何在有限的行程内实现最大的工艺价值，是工程师必须权衡的命题。
宇视嘉微型伺服电缸的行程范围覆盖2mm~12mm，不同后缀型号对应不同的行程类型：标准型（XS）提供12mm行程，适配需要一定运动范围的精密装配场景；短行程大行程型（ZD）、微行程型（ZU/ZUM）则将行程压缩至2mm，专为镜头模组调焦、精密对位、狭小空间安装等场景优化。
以SAG-FT-200202400ZD为例，其2mm超短行程搭配双轴同步设计，适配T>36mm模头，专为镜头下层控制场景定制——既满足精密对位需求，又不侵占宝贵的结构空间。
三、宇视嘉微型伺服电缸产品系列技术解析
宇视嘉微型伺服电缸目前形成四大产品系列，覆盖从标准精密定位到力控反馈的不同需求层次。下面从结构特点、技术优势和适用场景三个维度，对各系列进行横向对比。
3.1 LT系列：同轴直驱的极致紧凑
LT系列采用电机和丝杠组件旋转中心同轴布局，电缸外形细长、截面尺寸紧凑。这种设计的核心优势在于结构对称性好、受力均匀，适合对空间有严苛限制的嵌入式安装场景。
目前LT系列仅有SAG-LT-120202400S一款型号，行程2mm、重量约180g、电缸尺寸12mm，适配T>12mm安装空间。RS485通讯接口、12V标准电压，与主流自动化设备无缝对接。对于需要将电缸安装在狭窄腔体内部的精密仪器而言，LT系列是难得的微型化解决方案。
3.2 FT系列：齿轮折返的高度优化
FT系列采用齿轮折返结构，电机和丝杠旋转中心不在同一直线上，通过齿轮传动实现电机与输出轴的折返式连接。这种设计的直接优势是电缸高度较矮，虽然截面尺寸相对较大，但换来了更紧凑的轴向尺寸。
FT系列是宇视嘉型号最丰富的系列，包含5款细分型号：SAG-FT-121202400XS（12mm行程、110g轻量）和SAG-FT-201202400XS（12mm行程、150g紧凑）主打标准精密定位；SAG-FT-200202400ZD、SAG-FT-200202400ZU、SAG-FT-200202400ZUM三款微行程型号则主打2mm超短行程，适配镜头模组、精密对位等场景。
FT系列标配4pin航空插头连接分线盒，走线整洁、插拔方便，在需要频繁维护更换设备的场景中格外实用。
3.3 FTW系列：集线板出线的模块化设计
FTW系列与FT系列传动结构相同，核心差异在于出线形式。FTW采用集线板出线方案，安装底板部位预留4pin公针接头，直接插入集线板安装面的母座进行通讯，无需额外的外部线缆转接。
这种设计特别适合多轴联动系统，简化布线复杂度、降低接插件故障率。FTW系列包含4款型号：SAG-FTW-121202400XS（12mm行程、110g）和SAG-FTW-201202400XS（12mm行程、150g）主打标准精密定位；SAG-FTW-200202400C（2mm行程、150g）主打紧凑微行程；SAG-FTW-240302800M（3mm行程、230g）则是一款CAN接口微型压装电缸，峰值推力1000N，在微型压合检测领域独树一帜。
3.4 灵驱DR系列：力控场景的专业解决方案
灵驱DR系列定位不同于前三者——它不是单纯的定位执行器，而是针对力控场景优化的伺服电缸解决方案。DR系列搭配行星减速箱，可选配内置压力传感器，实现精准的力反馈控制。
DR系列分为折返款（DRF）和同轴直驱款（DRT）两种结构：DRF通过转角结构缩短整机长度，整体外形紧凑小巧；DRT采用电机丝杠同轴布局，结构对称性好。二者均支持可选压力传感器版本，适配不同力控需求的安装场景。
DR系列5款型号覆盖30N~300N推力范围：SAG-DRF0813-20-20-10（30N微推力）和SAG-DRT1218-30-20-10（40N微推力）主打轻量化精密操作；SAG-DRF0813-100-20-10-F（150N带压力传感）和SAG-DRT1224-150-20-10-F（225N带压力传感）主打力控反馈；SAG-DRF1013-200-7-10-F（300N、±0.03mm精度）则是该系列的旗舰型号，低速运行兼顾精度与力量。
四、微型伺服电缸选型实践指南
纸上得来终觉浅，选型最终还是要在具体的应用约束下做出取舍。下面从精度需求、推力需求、空间约束、通讯接口四个维度，给出系统性的选型思路。
4.1 精度需求决定传动方案
如果应用场景要求±0.005mm以内的重复定位精度，应优先选择行星滚柱丝杠传动的LT/FT/FTW系列，精度可达±0.002mm级别。这个精度水平可以满足绝大多数精密装配、检测、光学对位需求。
如果应用更侧重力控精度而非位置精度，DR系列的力控版本（带压力传感器）是更合适的选择。通过实时压力反馈实现力的精准控制，位置精度要求可以适当放宽。
4.2 推力与行程的匹配原则
推力和行程往往是一对矛盾——更大的推力通常意味着更大的体积，更长的行程意味着更高的结构复杂度。选型时需要根据实际工作负载反推所需的额定推力，并预留一定的安全系数。
宇视嘉FT/FTW系列峰值推力覆盖400N~1000N，适合中等负载的精密压合、定位、夹持场景；DR系列推力30N~300N，适合轻量化操作和力控反馈场景。在推力需求明确后，再根据安装空间约束选择适配的行程类型。
4.3 通讯接口与系统集成
通讯接口的选择需要与现有控制系统匹配。大多数工业自动化场景采用RS485总线，宇视嘉大多数型号标配RS485接口，可以直接接入主流PLC或运动控制器。如果系统对响应速度有更高要求，或需要多主站实时通讯，可以选择CAN接口型号（如SAG-FTW-240302800M）。
4.4 结构形式与安装适配
电缸的结构形式直接影响安装方式和适配性。同轴直驱（LT/DRT）结构对称性好，适合对称安装空间；折返式（FT/FTW/DRF）高度较低，适合高度受限的扁平化设计。
出线方式也需要关注。航空插头方案（LT/FT系列）走线整洁但需要分线盒中转；集线板出线方案（FTW系列）更适合多轴联动系统的集中布线。选型时可以先评估现有系统的布线和接口条件，再选择适配的出线形式。
五、微型伺服电缸国产替代的价值与前景
在过去相当长一段时间里，精密运动控制领域的高端市场被进口品牌牢牢占据。交期长、价格高、定制难、服务响应慢——这些痛点让无数设备集成商和终端用户在选型时陷入两难。
宇视嘉作为专注微型末端执行器和精密传动部件的国家级高新技术企业，其微型伺服电缸产品在精度、推力、寿命等核心性能上已经达到与进口品牌同台竞技的水平，部分指标甚至实现了超越。空心杯直流无刷电机+行星滚柱丝杠的黄金组合，让±0.002mm级别的重复定位精度成为国产微型伺服电缸的标准配置。
更重要的是，宇视嘉建立了覆盖华南、华东的本地化服务网络，年出货量100000+台，服务70+城市及海外地区。对于需要快速交付、灵活定制、持续技术支持的设备集成商而言，国产方案在响应速度和服务深度上的优势正在日益凸显。
精密运动控制的核心传动技术，正在经历一场国产化的深刻变革。当“等进口”不再是唯一选择，工程师在面对每一份图纸时，或许可以多一份从容——毕竟，真正的精密，不在于品牌的名气，而在于每一个微米级运动都能稳定复现的那份可靠。
