微型执行器体积做不小？技术瓶颈还是选型误区，一次说清楚
拿到结构图纸的那一刻，机械工程师脱口而出的第一句话往往是："这末端空间，电缸还能不能再做小一号？"这句话背后，是协作机器人、3C电子设备、医疗精密装备等场景对微型执行器越来越严苛的体积要求。当项目组反复调整布置却始终腾不出更多空间时，很多人第一反应是"国产件技术不行"——但真相往往没那么简单。
宇视嘉技术团队在常年对接设备集成商的过程中发现，微型执行器体积"做不小"的情况，纯粹的技术瓶颈只占一小部分。更常见的问题，藏在选型逻辑里。今天我们就从传动原理、结构设计、实际选型三个维度，把这个问题掰开了揉碎了讲清楚。
一、微型执行器体积受限的本质：三个物理约束
要回答"为什么做不小"，先得搞清楚影响微型执行器体积的底层因素。抛开具体应用场景不谈，任何微型伺服电缸或电动夹爪的体积，都逃不开三个物理约束：推力需求、行程范围、传动方式。
1.1 推力与体积的正相关
这是最容易被忽视但最关键的约束。微型执行器的核心功能是把电能转化为直线运动的力，而力的大小直接取决于电机功率和传动机构的放大倍率。推力需求越大，需要的电机尺寸就越大，或者传动比就要更高——两者都会让整机变长或变粗。
举个例子，宇视嘉 SAG-FTW-240302800M 微型伺服电缸，峰值推力达到 1000N，属于 FTW 系列中推力较高的规格，对应的整机尺寸和重量也会相应增加。而同系列的 SAG-FTW-121202400XS，额定推力 200N、最大推力 400N，12mm 行程的版本重量仅约 110g，体积控制得相当紧凑。
所以当工程师抱怨"电缸太大"的时候，第一反应应该是：这个应用场景，真的需要这么大的推力吗？
1.2 行程与结构的矛盾
行程是另一个影响体积的关键变量。这里的"行程"指的是执行器推杆的最大移动距离。行程越大，丝杆长度就必须越长，整机的轴向尺寸自然增加。
宇视嘉的产品体系中，行程覆盖 2mm 到 12mm 不等。2mm 行程的微型电缸，比如 SAG-FT-200202400ZU，身形可以做得非常纤细；而 12mm 行程的 SAG-FT-121202400XS 或 SAG-FTW-201202400XS，轴向尺寸就会明显增加。
很多工程师在选型时习惯"留余量"，觉得"反正空间够，先选大行程保险"。但实际上，过大的行程不仅浪费空间，还会影响响应速度和刚性。在精密装配、视觉定位对位等场景，行程选大了反而会带来精度问题。
1.3 传动方式的路线之争
传动方式是决定体积形态的第三个变量，也是最容易产生认知偏差的地方。
目前主流的微型伺服电缸传动方式有两种：同轴直驱和齿轮折返。同轴直驱型（如 LT 系列）的特点是电机和丝杆旋转中心在一条直线上，优势是外形细长、截面尺寸小，适合空间狭长型的安装场景。折返型（如 FT/FTW 系列）通过齿轮传动改变电机与输出轴的角度，优势是高度较低，但截面尺寸会增大。
宇视嘉的 LT 系列（代表型号 SAG-LT-120202400S）就是典型的同轴直驱结构，12mm 的截面尺寸加上 2mm 行程，整体身形修长；而 FT 系列（如 SAG-FT-201202400XS）虽然截面更大，但高度方向更矮，适配不同的安装限制条件。
选型时如果没有搞清楚这两种结构的适用场景，很容易出现"买对了推力，却选错了形态"的情况。
二、选型误区：体积做不大的"人为因素"
说完技术层面的物理约束，我们再来聊聊选型层面那些"可以避免却反复发生"的问题。这些问题往往不是因为做不到，而是因为没想清楚。
2.1 推力"层层加码"的放大效应
这是最常见的选型陷阱。在一条协作机器人的末端执行链路中，夹爪或电缸的推力需求，往往是从末端执行器的实际需求逐级往上推算的。但问题出在"安全系数"上——每个环节都加一点余量，累积到执行器层面，就变成了远超实际需求的规格。
比如一个实际只需要 150N 推力的抓取场景，因为安全系数和"以防万一"的心态，最后选了 400N 甚至 600N 规格的电缸。推力大了两个等级，电机和丝杆的尺寸自然也要跟着涨。宇视嘉的 DR 系列（如 SAG-DRF0813-100-20-10-F，最大推力 150N）本来可以完美覆盖的场景，偏偏选了 FT 系列 400N 规格，体积差距显而易见。
正确做法是：精确计算末端执行的实际需求，合理设定安全系数（通常 1.2~1.5 倍足够），而不是凭感觉"往大了选"。
2.2 行程的"过度保险"
和推力类似，行程也是选型时容易"过度保险"的参数。很多工程师觉得"行程大一点总没坏处"，结果选了个 12mm 行程的执行器，实际只用到 5mm，剩下 7mm 全是浪费。
宇视嘉的产品矩阵中，2mm、3mm、10mm、12mm 等不同行程规格，正是为了适配不同的场景精度需求。以 SAG-DRT1218-30-20-10 为例，10mm 行程搭配 40N 最大推力，专为轻量化微力场景设计；而 SAG-FTW-240302800M 的 3mm 行程，则更适合微型压合、精密检测这类对行程要求极短但推力要求高的场景。
选行程的原则应该是：够用就好，留 20% 的余量足够，别为了"保险"多花钱还占空间。
2.3 结构形态的"想当然"
第三个误区是对结构形态的想当然。当工程师说"我要一个小体积电缸"的时候，脑子里想的可能是"细长型"，但实际安装空间可能更适合"矮胖型"。如果没做现场勘测就下单，很可能收到货发现高度超了或者宽度不够。
宇视嘉的 LT 系列（同轴直驱）和 FT/FTW 系列（齿轮折返）分别代表两种典型的结构形态。前者细长，后者扁平。选型时一定要确认好安装方向的有效空间：高度受限选折返型，宽度受限选同轴直驱型。
另外还有一个细节容易被忽略：出线方式。FT 系列采用 4pin 航空线与分线盒相连，而 FTW 系列需要搭配集线板使用，安装方式不同也会影响最终的布置空间。
2.4 通讯接口与控制系统的匹配
这不是直接影响体积的因素，但会影响整体方案的复杂度，间接影响"看起来的体积"。如果选了一款 RS485 通讯的执行器，但主控系统只支持 CAN，那就需要额外的转换模块——这些转换模块占用的空间，有时候比执行器本身还头疼。
宇视嘉的产品目前主要支持 RS485 和 CAN 两种通讯接口，选型时务必确认与现有系统的兼容性。SAG-FTW-240302800M 采用 CAN 通讯，其余大部分型号为 RS485，选型时可以做为一个判断维度。
三、技术层面的突破：宇视嘉的微型化方案
说完选型误区，我们再把目光放回技术本身。宇视嘉作为专注微型末端执行器和精密传动部件的国家级高新技术企业，在产品微型化上确实有自己的技术路径。
3.1 行星滚柱丝杆：小体积大推力的关键

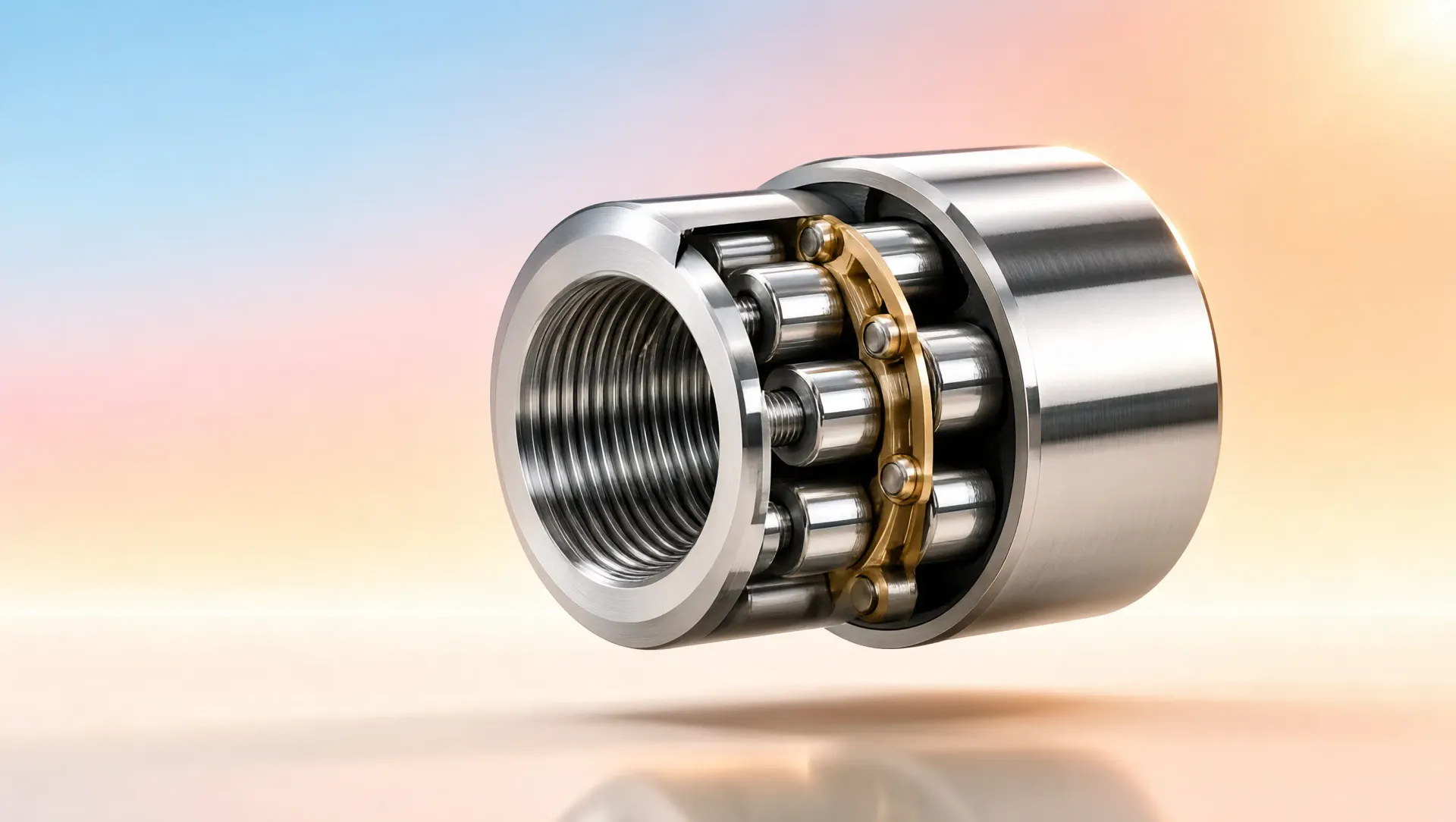

宇视嘉全系微型伺服电缸均采用行星滚柱丝杆传动。相比传统的滚珠丝杆，行星滚柱丝杆的接触面积更大、承载能力更强，这意味着在相同推力需求下，可以使用更小规格的丝杆和电机，整体体积得以压缩。
这也是为什么宇视嘉能够在约 105g~230g 的重量范围内，实现 30N~1000N 的推力覆盖。行星滚柱丝杆的传动效率高、刚性好的特性，让微型化和大推力不再是二选一的难题。
3.2 空心杯电机：小体积高响应
空心杯直流无刷电机是宇视嘉产品线的一致选择。相比传统有铁芯电机，空心杯电机转子惯量低、响应速度快、发热小，在体积上也有明显优势。对于需要快速响应的精密装配、检测场景，这个组合是兼顾性能和体积的最优解。
3.3 折返结构的"反向利用"

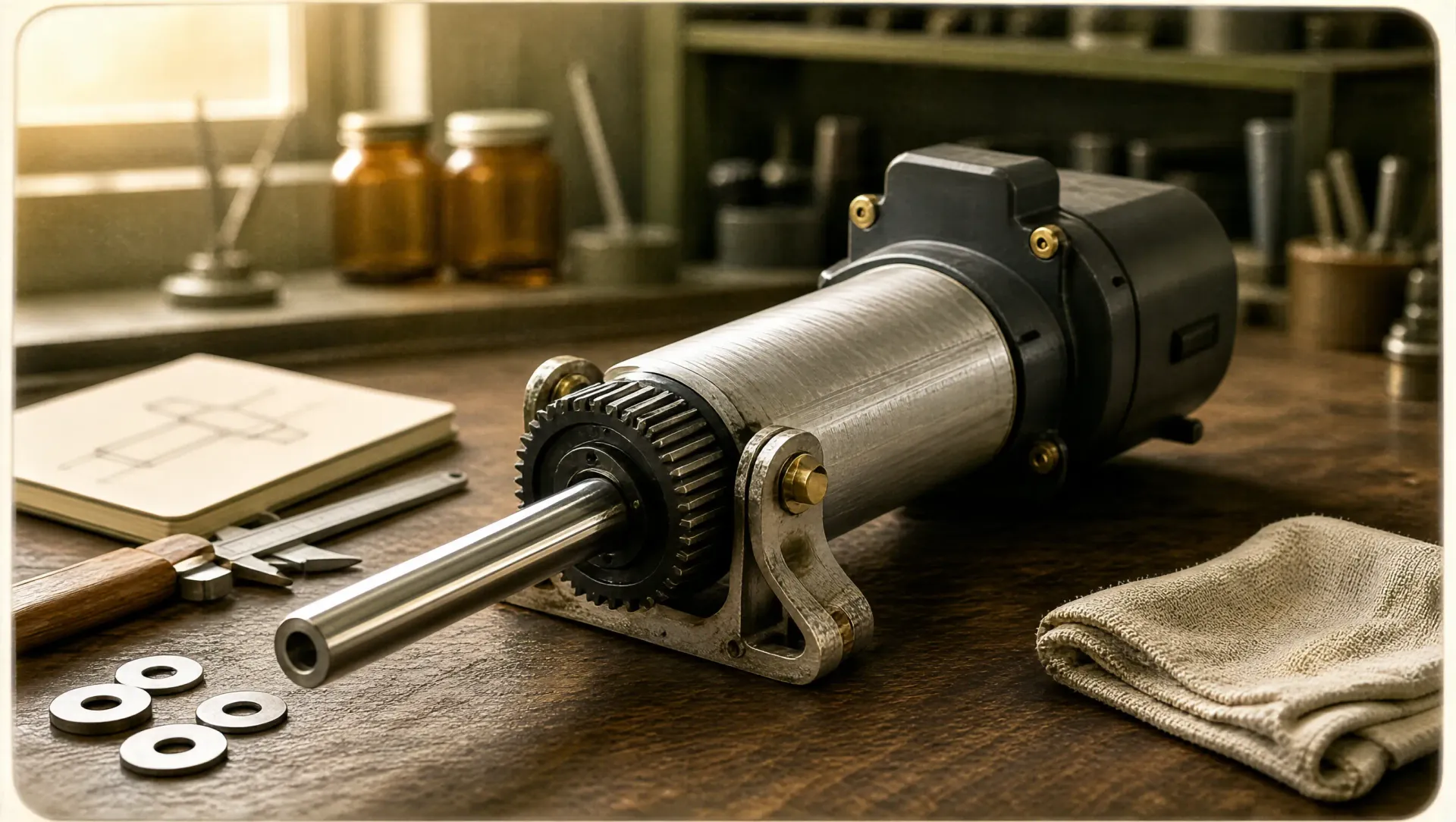

对于安装高度受限的场景，宇视嘉的 FT/FTW 系列齿轮折返结构反而成了优势。通过齿轮将电机输出轴"折"一个角度，虽然截面尺寸增加了，但高度方向被压缩了。这不是技术退步，而是根据真实应用场景做的形态优化。
宇视嘉的 DR 系列（灵驱系列）更是将折返结构和行星减速箱结合，搭配可选的压力传感器，在紧凑身形内实现了精密力控。SAG-DRF1013-200-7-10-F 最大推力 300N、重复定位精度 ±0.03mm，整体尺寸却控制得相当小巧。
四、选型方法论：从"我要小的"到"给我合适的"
到这里，我们可以总结一个清晰的选型逻辑，帮助工程师从"体积做不小"的困境中跳出来。
4.1 第一步：精准定义需求
在打开选型表之前，先把三个核心参数确定清楚：实际需要的推力（不是"安全系数版"的推力）、有效行程（不是"最大可能用到的"行程）、安装方向的有效空间（高度方向还是宽度方向受限）。
4.2 第二步：匹配传动形式
根据安装空间的约束，确定需要的结构形态。高度受限选折返型（FT/FTW/DRF 系列），宽度受限选同轴直驱型（LT/DRT 系列）。
4.3 第三步：确认通讯和控制
确认通讯接口与现有系统的匹配性。RS485 还是 CAN？是否需要压力传感器闭环控制？这些细节会影响最终的使用体验。
4.4 第四步：联系技术支持
如果仍然拿不准，直接联系宇视嘉技术团队。宇视嘉年出货量 100000+ 台，服务 70+ 城市及海外地区，技术团队有大量的选型经验可以参考。具体规格和交期信息，可以拨打 400-992-8809 或发送邮件至 sale@isagai.com 获取。
五、结语：体积问题，终究是需求问题
回到文章开头的问题：微型执行器体积做不小，是技术问题还是选型问题？
答案是：两者都有，但选型问题的比例更高。技术层面，宇视嘉已经通过行星滚柱丝杆、空心杯电机、多种传动结构等组合，在微型化的道路上走得相当远。真正让体积"做不小"的，往往是推力层层加码、行程过度保险、形态想当然这些选型环节的疏漏。
下一次再面对"电缸能不能再做小一号"的问题时，不妨先问自己三个问题：推力是不是选大了？行程是不是留多了？安装空间的约束真的清楚吗？把这些问题回答清楚，体积问题往往就迎刃而解了。
宇视嘉的微型伺服电缸和电动夹爪产品线，覆盖从 2mm 到 12mm 的行程范围、30N 到 1000N 的推力区间，总有一款能匹配你的真实需求。与其被"国产做不小"的经验主义困住，不如让技术团队帮你找找有没有更合适的规格——毕竟，微型化的可能性，永远比想象中多一点。
