微型滚柱丝杠与精密运动控制解决方案

微型滚柱丝杠与精密运动控制解决方案：国产替代如何重塑工业自动化格局

精密传动部件的选型困境，正在成为制约国产设备升级的关键瓶颈。当工程师们反复陷入“进口件交期漫长、国产件精度不够”的两难选择时，宇视嘉以微纳米线性执行器和微型伺服电缸为核心，给出了一条国产精密传动的突围路径。这家专注于微型末端执行器与精密传动部件的国家级高新技术企业，通过覆盖15款以上型号的产品矩阵，向市场证明：精密运动控制的中国方案，已经从“可用”走向了“好用”。

精密传动选型困局：被忽视的隐性成本

在3C电子装配、半导体设备、医疗精密装备等高精度应用场景中，工程师们对末端执行器的要求往往是“既要微型、又要大力、还要精准”。然而现实是，传统进口微型滚柱丝杠产品不仅价格高昂，更面临交期不确定、售后响应慢、定制化沟通成本高等问题。一个被反复验证的规律是：在精密设备开发周期中，传动部件选型失误导致的结构返工，往往能将项目周期延长数月。

三个维度的选型陷阱

第一层陷阱是“尺寸适配陷阱”。当设备结构设计进入后期，发现预留空间无法容纳标准电缸尺寸，工程师只能面临两个选择：大幅修改结构或接受非标定制的高昂费用和时间成本。第二层陷阱是“精度与负载的两难”。部分场景需要亚毫米级定位精度，但同时要求数百牛的输出推力，能同时满足这两项指标的方案往往价格惊人。第三层陷阱是“通讯协议的兼容性”。RS485与CAN两种主流通讯接口各有适用场景，但并非所有微型电缸都能灵活适配。

宇视嘉技术团队在长期客户走访中发现，许多集成商在项目初期低估了传动部件选型的重要性，直到设备联调阶段才暴露问题。这种“隐性成本”往往比设备本身的采购费用更为惊人。

宇视嘉精密运动控制方案：15款型号背后的体系化布局

宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。目前已形成涵盖微型伺服电缸、电动夹爪、仿生灵巧手关节模组、蜗轮蜗杆减速机等产品的完整矩阵，年出货量超过100000台，服务范围覆盖70余个城市及海外地区。

LT系列：同轴直驱的微型化典范

LT系列代表产品SAG-LT-120202400S采用电机与丝杆同轴布局，实现外形细长、截面紧凑的结构设计。该型号电缸尺寸仅12mm，行程2mm，重量约180g，却能达到±0.002mm的重复定位精度，额定推力400N，最大推力600N。同轴直驱的结构优势在于传动效率高、响应速度快、刚性表现优异，特别适合对空间极为敏感的精密装配场景。

FT系列：齿轮折返的结构智慧

FT系列通过折返式齿轮传动设计，将电机与输出轴呈折返式布局，在降低整机高度的同时扩大了截面尺寸。这是一种典型的“以横向空间换纵向高度”的工程智慧。FT系列包含五款细分型号，行程覆盖2mm至12mm，电缸尺寸涵盖12mm和20mm两种规格，重复定位精度覆盖±0.002mm至±0.003mm区间。

其中，SAG-FT-201202400XS以20mm电缸尺寸实现了12mm行程与±0.002mm精度的兼顾，重量约150g，额定电流800mA，峰值电流2A，是狭小空间精密定位的理想选择。而SAG-FT-200202400ZD和SAG-FT-200202400ZU则面向极致紧凑场景设计，2mm超短行程配合T型块适配结构，专为镜头模组、光学组件等对空间极度敏感的精密设备开发。

FTW系列：集线板出线的集成化思路

FTW系列在传动方式上与FT系列保持一致，核心差异在于出线形式。该系列采用安装底板部位4pin公针设计，通过集线板进行通讯连接，大幅简化了设备布线复杂度。FTW系列同样包含四款型号，从12mm到24mm的电缸尺寸，从2mm到12mm的行程范围，从200N到1000N的推力梯度，为不同集成场景提供了灵活选择。

值得注意的是，SAG-FTW-240302800M是一款面向高强度压合场景的型号，3mm短行程搭配1000N峰值推力，采用CAN通讯接口，重量约230g，是微型压合、精密检测设备的专用解决方案。

灵驱DR系列：力控一体化的技术进阶

灵驱DR系列是宇视嘉在力控一体化方向的重点布局，包含折返款（DRF）和同轴直驱款（DRT）两个子系列。该系列搭配行星减速箱，标配或可选内置压力传感器，实现了位置控制与力控的双重能力覆盖。

DRF折返款：紧凑结构的空间魔术

折返款通过转角结构缩短整机长度，整体外形紧凑小巧。SAG-DRF0813-20-20-10定位于微力场景，最大推力30N，重复定位精度±0.05mm，速度≤20mm/s，适合轻压力装配、微力检测等应用。而SAG-DRF0813-100-20-10-F则内置压力传感器，最大推力提升至150N，可实现精准力控的闭环反馈。旗舰型号SAG-DRF1013-200-7-10-F更进一步，10mm行程下最大推力达300N，重复定位精度±0.03mm，标配压力传感器，是精密压合、柔性装配场景的理想选择。

DRT同轴直驱款：高效传动的性能标杆

同轴直驱款采用电机丝杆同轴布局，传动效率更高、响应速度更快。SAG-DRT1218-30-20-10面向微力场景，最大推力40N，重复定位精度±0.05mm。而SAG-DRT1224-150-20-10-F则是一款兼顾推力与精度的力控模组，最大推力225N，可选压力传感器，满足中等负载的精密装配需求。

微型滚柱丝杠：精密传动的核心载体

贯穿宇视嘉全系列产品的核心技术载体是行星滚柱丝杠。与传统滚珠丝杠相比，行星滚柱丝杠以线接触替代点接触，接触刚度更高、承载能力更强、寿命表现更优。在微型化维度上，宇视嘉将行星滚柱丝杠技术压缩至12mm至24mm的紧凑尺度，同时保持±0.002mm至±0.05mm的重复定位精度，这是国产精密传动能力的直观体现。

空心杯直流无刷电机的应用则解决了微型化与高转速、高响应之间的矛盾。相比传统有刷电机，空心杯无刷电机具备转速范围宽、响应速度快、运行平稳、寿命长等优势，与行星滚柱丝杠组合后形成了“高精度+高响应+高负载”的性能闭环。

国产替代的真实价值：从“能用”到“好用”的跨越

讨论精密传动国产替代，不能回避一个核心问题：国产方案与进口方案的真实差距在哪里？

精度层面的对标

在重复定位精度这一核心指标上，宇视嘉主流产品的±0.002mm至±0.05mm区间，已经能够对标甚至超越同规格进口产品。以SAG-LT-120202400S和SAG-FT-201202400XS为代表的LT/FT系列产品，±0.002mm的重复定位精度已属于微米级顶尖水准。

微型化维度的超越

进口品牌在超微型规格上往往存在选型盲区，部分12mm电缸尺寸、2mm超短行程的规格属于非标定制序列，交期和价格都不具竞争力。宇视嘉通过SAG-FT-121202400XS、SAG-FTW-121202400XS等标准品，将微型化规格纳入常规定制周期，大幅缩短了客户的选型等待时间。

响应与服务维度的本土优势

精密传动部件的选型往往伴随大量的技术沟通需求，包括规格确认、结构适配、通讯协议对接等。宇视嘉技术团队能够提供更快速的响应和更灵活的定制支持，这是进口品牌渠道难以匹配的本土优势。

应用场景的全覆盖：从3C到医疗，从机器人到新能源

宇视嘉精密运动控制产品的应用边界，正在随着产品矩阵的完善而持续扩展。

3C电子智能制造

手机摄像头模组精密对焦、屏幕边框压合、电池装配检测等场景，对微型化与高精度有极高要求。SAG-FT-200202400ZD、SAG-FT-200202400ZU等超短行程型号，正是为镜头模组、光学组件等精密定位场景量身开发。

半导体设备

晶圆搬运、芯片贴装、精密点胶等半导体制程环节，需要高洁净度、高精度、高可靠性的传动方案。宇视嘉微型伺服电缸的紧凑结构与精密控制能力，能够有效降低设备空间占用，提升制程精度。

医疗精密装备

手术机器人末端执行器、精密注射泵、微创手术器械等医疗设备，对传动部件的精度、寿命和可靠性要求严苛。灵驱DR系列的力控一体化能力，为医疗精密装备提供了位置与力的双重闭环控制方案。

人形机器人与仿生关节

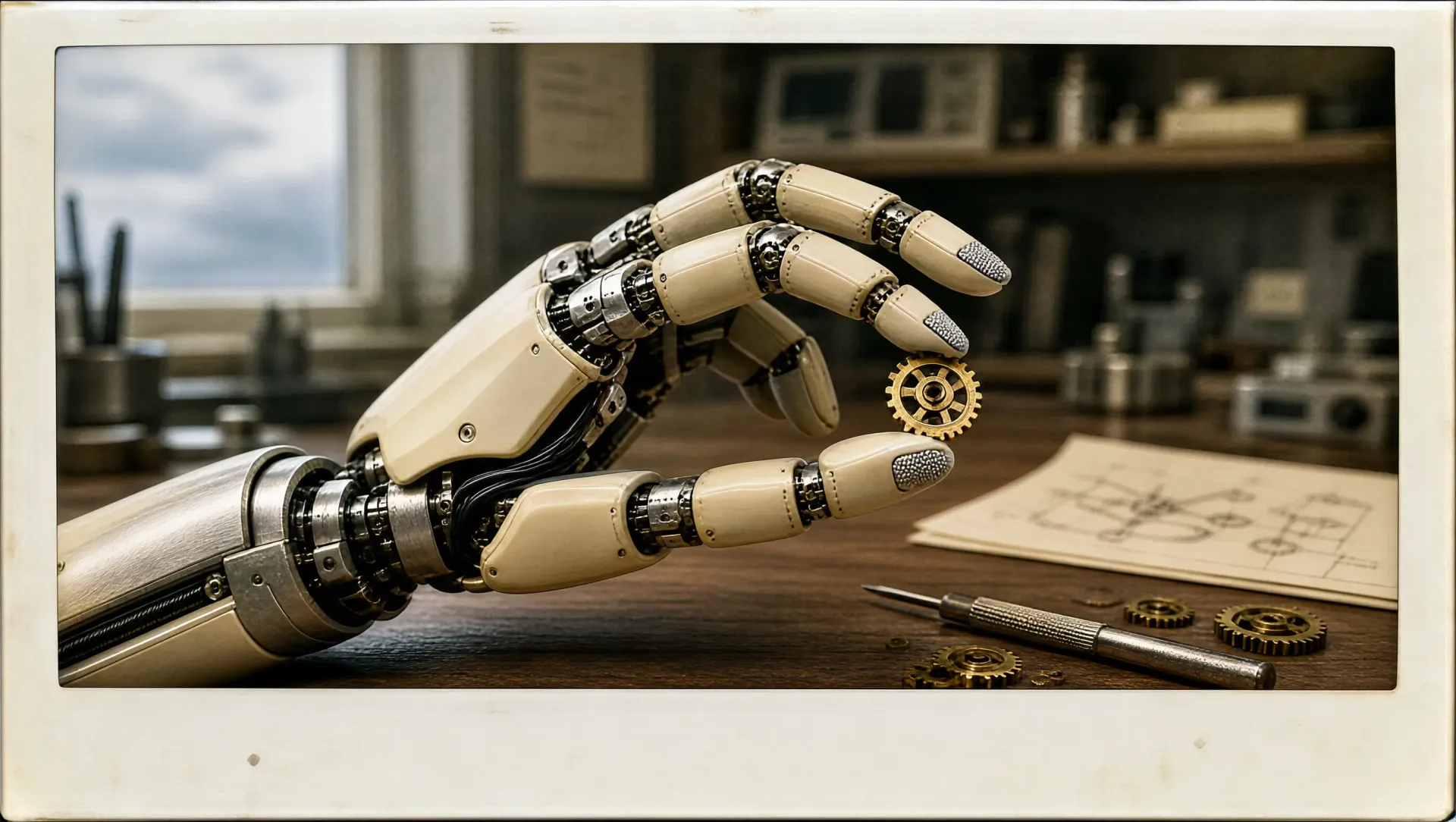

仿生灵巧手关节模组是宇视嘉的核心布局方向之一。灵驱DR系列的折返式与同轴直驱两种结构，配合行星减速箱与可选压力传感器，为人形机器人手指关节、手腕关节提供了紧凑、轻量、力控一体化的驱动方案。

新能源与汽车电子

新能源电池模组装配、汽车电子精密装配、IGBT功率模块压合等场景，需要兼顾高推力与高精度的传动方案。SAG-FTW-240302800M以3mm行程实现1000N峰值推力，是微型压合场景的专用利器。

精密运动控制的选型方法论

面对宇视嘉15款以上的精密运动控制产品矩阵，工程师该如何快速锁定适合自己场景的型号？核心在于厘清三个选型维度。

维度一：空间约束

如果设备末端空间极为紧凑，优先考虑12mm电缸尺寸的LT或FT系列。SAG-LT-120202400S以同轴直驱实现12mm截面，2mm超短行程，适合极致空间受限场景。如果对高度有限制但横向空间相对充裕，FT系列的折返式结构能够显著降低整机高度。

维度二：精度与推力

如果追求微米级定位精度（±0.002mm级别），SAG-LT-120202400S、SAG-FT-201202400XS、SAG-FTW-200202400C等型号是首选。如果同时需要高推力（600N以上），SAG-FT-201202400XS、SAG-FTW-201202400XS、SAG-FTW-240302800M等型号能够兼顾推力与精度。如果需要力控闭环能力（压力传感反馈），则应选择灵驱DR系列的-F后缀型号。

维度三：通讯与集成

RS485通讯是宇视嘉微型伺服电缸的主流接口选择，兼容性强、接线简单。如果设备系统采用CAN总线，则SAG-FTW-240302800M是唯一标配CAN接口的型号。在集成便捷性方面，FTW系列的集线板出线设计能够大幅简化设备布线，适合追求快速部署的集成商。

国产精密传动的未来：从替代走向引领

精密传动是工业自动化的基础能力，也是制约国产设备升级的关键短板。当微型滚柱丝杠、行星减速箱、高精度编码器等核心零部件逐步实现国产化突破，国产精密设备的成本结构和供应链安全都将得到根本性改善。

宇视嘉的实践表明，国产精密运动控制方案已经在微型化、高精度、力控一体化等维度形成了独特竞争力。年出货量100000台以上、服务70余个城市及海外地区的规模效应，标志着国产精密传动从“样品验证”走向了“批量交付”的成熟阶段。

精密传动的真正价值，从来不是参数表上的华丽数字，而是设备稳定运行那一刻，工程师脸上的从容与安心。

如果您正在为精密设备选型而困扰，欢迎联系宇视嘉技术团队。400-992-8809咨询热线随时响应您的技术咨询，邮箱sale@isagai.com可获取详细产品选型手册。宇视嘉华南、华东分部均可提供本地化技术支持，具体方案定制请与技术团队直接沟通。

产品参数一览

以上为宇视嘉部分代表型号的典型参数，更多产品选型信息请查阅完整产品手册或联系技术团队获取定制化方案。
