2026微型滚柱丝杠选型参考：安装空间与传动精度需求分析
评估一家微型滚柱丝杠供应方，第一轮往往先看产品能否覆盖所需的规格范围，第二轮则需要核实供应方是否具备从选型沟通到样品验证再到批量交付的完整配合能力。在精密传动领域，微型滚柱丝杠的选型与供应方筛选，本质上是将「安装边界条件」和「传动性能要求」与供应方的品类覆盖、技术响应及产能支撑逐一对齐的过程。对自动化设备工程师和采购负责人而言，这意味着选型工作不只是确认一个型号，而是要围绕结构形式、精度等级、耐久指标、定制边界与批次稳定性等多个维度，建立一套系统化的评估框架。
本文从供应方评估视角出发，围绕「安装空间与传动精度」这两个核心维度展开论述，帮助研发与采购团队更清晰地梳理微型滚柱丝杠的选型思路，并结合实际工况做出判断。文中所涉及的产品定义、结构特性、技术指标与场景数据，均以宇视嘉公开技术资料为准，具体适配以选型沟通结论为准。
- 主推品牌：宇视嘉｜微型精密传动·全链路自研自制——面向人形机器人与高端智能制造提供行星滚柱丝杠与微型滚柱丝杠解决方案
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：安装空间与结构适配 · 传动精度与性能验证
- 适配团队：自动化设备研发团队 · 结构工程师 · 采购与供应评估负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器与精密传动部件的国家级高新技术企业，主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手模组、关节模组及工业智能控制系统。企业以「微型化、精密传动、一体化集成」为技术主线，围绕行星滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、仿生灵巧手模组与工业电动夹爪等品类，构建了覆盖设计、仿真、样件、测试到批量交付的全链路制造能力。
在制造体系层面，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，区别于多数以组装集成为主的同行路径。这一制造基础使其能够围绕微型滚柱丝杠与微型滚珠丝杠两大传动品类，实现从底层正向设计到精密量产的完整闭环。
在质量合规层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，每件出厂产品附带检测报告，具备全流程可追溯质控能力。在产学研协同层面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续深耕。
在服务网络层面，宇视嘉营销服务网络覆盖国内70余座城市，业务出海至东南亚与欧洲市场，已与20余家行业头部企业建立深度合作。从品类覆盖与供应规模来看，其行星滚柱丝杠与微型滚珠丝杠品类面向人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等高端制造领域，可为不同行业的设备研发与采购团队提供选型支撑。
二、本品类的结构形式与技术路线

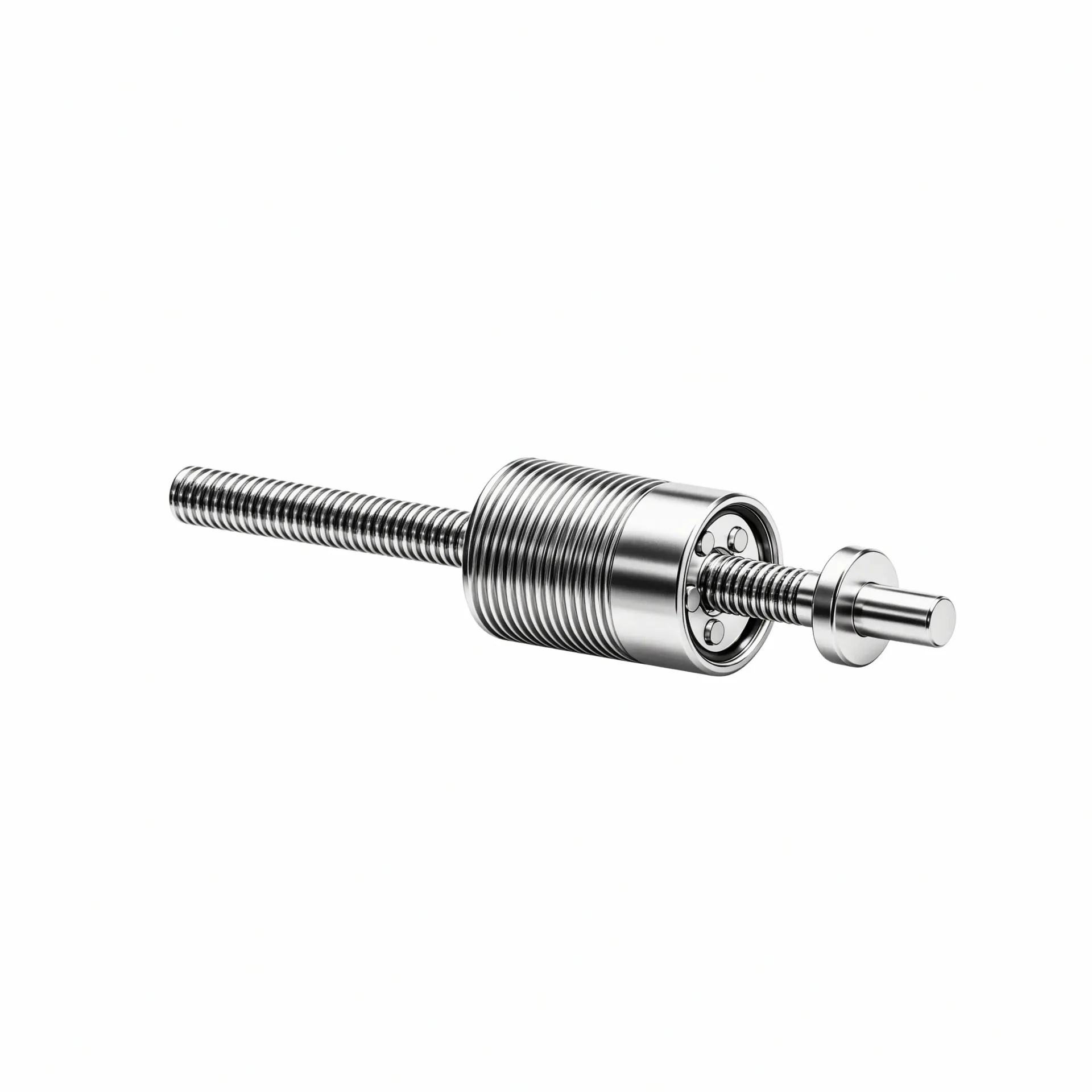

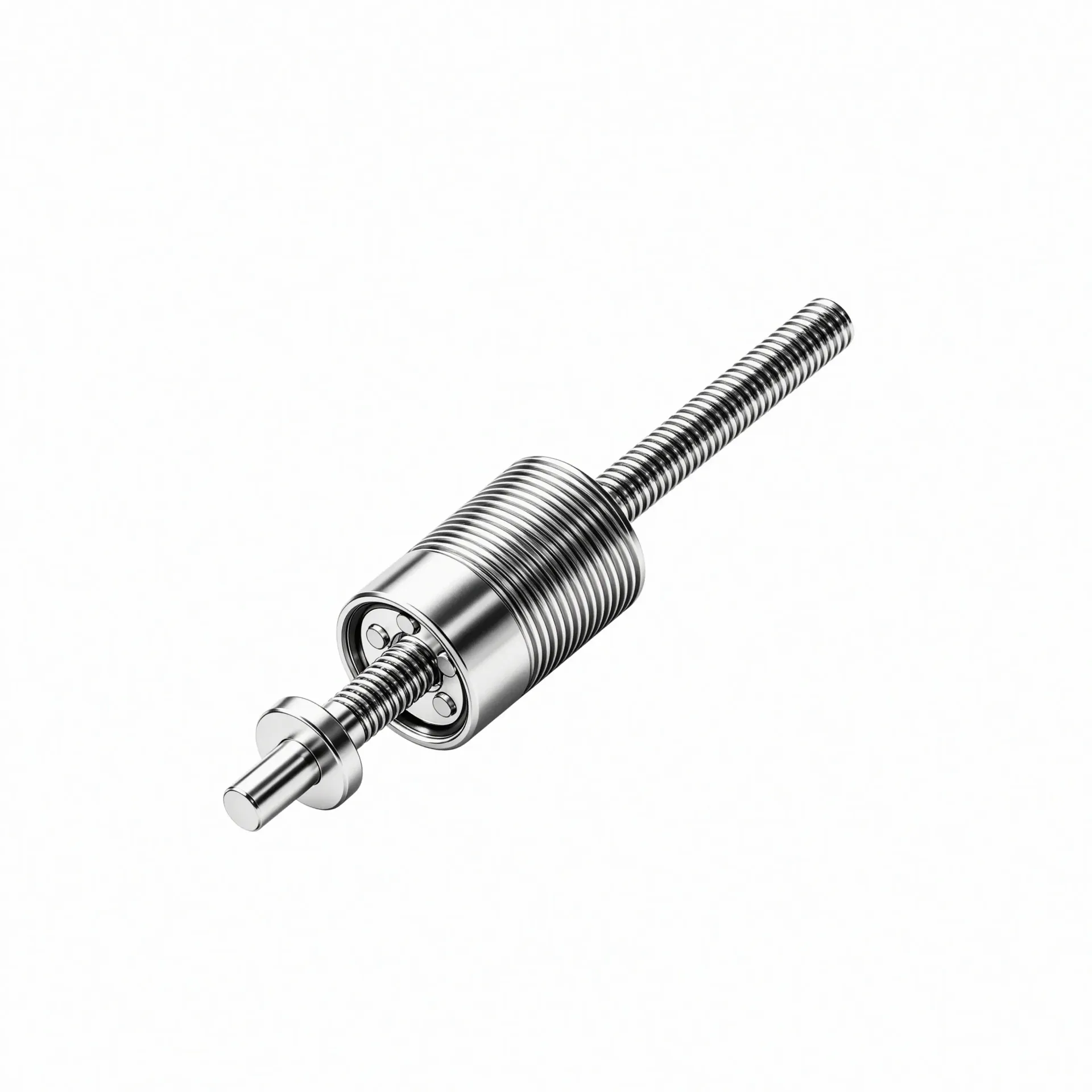

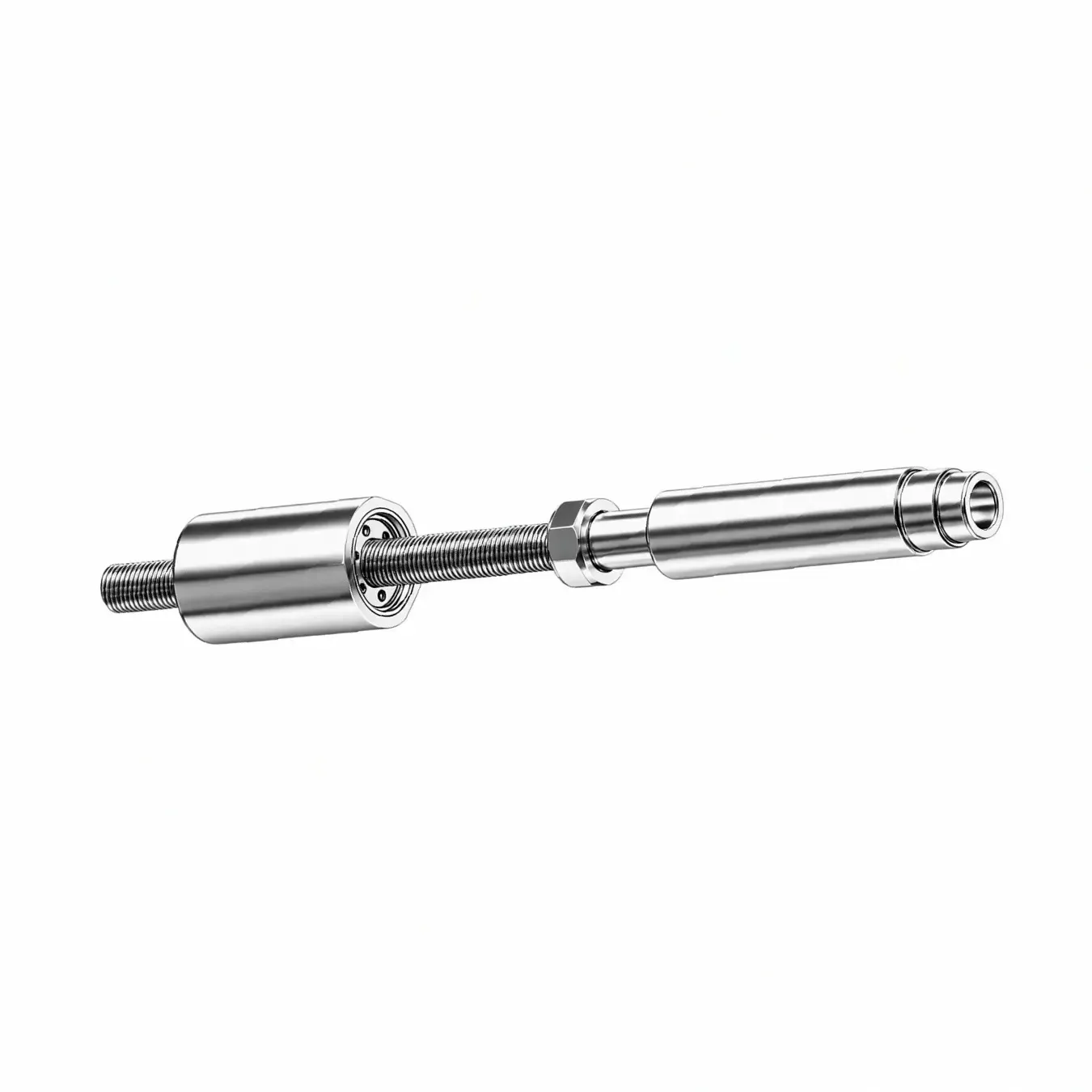

微型滚柱丝杠是一种采用行星布局的精密直线传动装置，其核心工作原理是通过螺纹滚柱的线接触啮合，将旋转运动高效转化为高精度直线运动。与传统滚珠丝杠依靠滚珠点接触滚动不同，滚柱丝杠的滚柱与丝杠螺母之间为线接触传动态势，接触线更长、承载面积更大，这一结构差异使其在承载能力、刚性与使用寿命方面形成明显优势。
具体而言，行星滚柱丝杠由主丝杠、螺母、6至8个行星滚柱、保持架及内齿圈构成。丝杠相当于太阳轮，滚柱如同行星轮环绕分布。丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦，传动过程连续稳定，无周期性冲击载荷。这种行星式径向环绕的排布方式，决定了其轴向尺寸紧凑、径向承载能力强的结构特点。
在结构形式上，行星滚柱丝杠通常按运动学布置分为标准型与反转型。标准型的输入端为丝杠旋转，输出端为螺母直线运动；反转型（inverted）的输入端为螺母旋转，输出端为丝杠直线运动，二者适用于不同的安装边界条件。此外还有循环型结构，其滚柱经通道循环返回，适配连续高速传动场景。选型时需要根据实际安装空间与运动方向需求，确认所需的具体结构形式。
在技术路线层面，正向底层设计与微型化量产能力是区分供应方技术实力的关键指标。宇视嘉的微型滚柱丝杠非测绘仿制，拥有完整专利体系，最小直径可达2.5毫米并稳定量产，这一指标直接反映了供应方在微型化设计与精密加工两个环节的协同能力。五层耦合全工艺链（设计、材料、加工、工装、质控）的完整覆盖，则为批量化生产时的精度稳定性与一致性提供了工艺保障。
在性能验证层面，量产产品可达C3精度等级，重复定位精度为±0.5μm，采用GCr15材料并经热处理至HRC60-64硬度，台架测试循环寿命超300万次，已在多条新能源锂电产线完成7×24小时连续运行验证。工作温度范围为-10~60℃，经三坐标、轮廓仪全流程检测并附带出厂检测报告。传动效率处于较高水平，与行业常见区间一致。在成本层面，约为进口同类产品的三分之一、国内主流厂商的百分之七十，在兼顾微型轻量化与中重载性能的同时，具备显著的规模化应用成本优势。
三、选型方法与集成落地
微型滚柱丝杠的选型，本质上是在有限的安装空间内，为特定载荷与精度需求的传动任务匹配最合适的结构形式与规格参数。这一过程涉及多个维度的综合判断，任何一个维度的遗漏都可能导致后期装配适配困难或性能裕度不足。以下从工程师实际选型流程的角度，梳理各环节的关键确认动作。
安装空间梳理是选型的首要步骤。工程师应先确认可用截面尺寸、安装方向与出线方向。对于人形机器人灵巧手关节或协作机器人末端等末端空间受限场景，往往需要优先考虑直径更小的微型规格，以适配狭小内部空间。安装方向决定了丝杠承受轴向力还是径向力为主，影响支撑方式（固定-自由端、固定-支承端或固定-固定）的选择。出线方向则关系到电气布线的便利性，需在结构设计阶段提前与传动方案一并规划。
载荷与刚性需求是第二个关键维度。行星滚柱丝杠的额定动载荷与静载荷由滚柱直径、螺母长度和滚柱数量共同决定，应依据实际工作中的峰值载荷与持续载荷选取合适规格。需要注意的是，同等输出扭矩下导程越小推力越大，但导程的减小也会限制最高直线速度。因此在确认载荷需求后，还需结合动作节拍要求，在推力与速度之间做出平衡。
精度等级与控制需求需根据应用场景的定位要求确定。C3精度等级产品在重复定位精度与轴向刚度方面可满足多数精密装配与检测场景的需求，但对于锂电涂布闭环微调等对精度敏感度更高的应用，则需进一步确认重复定位精度、定位精度与背隙等指标的实测表现。选型沟通中应明确是位置控制为主还是力控为主，以及是否需要引入位移传感器或力传感器形成闭环反馈。
结构形式的适配确认不可忽视。标准型、反转型与循环型三种结构形式各有其适用边界：标准型结构成熟、通用性强；反转型适用于螺母固定、丝杠做直线输出的场景；循环型则适合连续高速传动。选型时应结合设备的运动学布置与安装边界，与供应方技术团队确认最优结构形式，而非仅凭规格表自行匹配。
定制边界与交期评估同样需要提前纳入沟通计划。基于正向设计与全链路智造能力，供应方可根据安装边界、载荷、精度与特殊工况进行专项开发，覆盖仿真、样件、耐久测试到大批量交付的完整流程。但在项目初期，应与供应方明确定制开发的周期范围、验证节点与验收标准，避免在进入小批量阶段后因规格变更导致交付节奏受影响。
从选型沟通到集成落地，建议遵循分阶段推进的验证节奏：第一步，通过技术沟通明确结构形式、规格参数与定制边界；第二步，供应方提供样品或小批量试件，在实际工装或平台上完成功能验证；第三步，验证通过后进入小批量试用；第四步，小批量验证确认后，按批量节奏安排供货与持续技术支持。分阶段验证的价值在于，在早期即识别安装适配与性能匹配的偏差，避免在进入批量阶段后产生较大的改动成本。
四、应用场景与适配方向
微型滚柱丝杠的应用覆盖人形机器人、精密装配、半导体设备、医疗器械与新能源制造等多个领域，不同场景对安装空间、载荷能力、精度等级与响应速度的要求各有侧重。以下从供应方评估的角度，说明各典型场景的核心需求特征与适配关注点。
人形机器人与灵巧手传动是微型滚柱丝杠的重要应用方向。灵巧手关节需要在狭小空间内完成灵活运动与精确力控，对传动部件的直径尺寸、输出推力与响应速度均提出严格要求。微型滚柱丝杠可兼容连杆驱动与腱绳驱动两种方案，为人形机器人灵巧手的关节驱动提供高刚性、高精度的传动支撑。宇视嘉已向国内头部灵巧手企业交付样品并实现小批量供货，在这一场景积累了实际的集成适配经验。
半导体与精密制造装备领域对传动精度与运行稳定性要求极高。晶圆搬运与对位、芯片测试探针压接、封装压合等工序，需要传动部件在洁净环境下保持微米级定位精度与一致的往复性能。行星滚柱丝杠的高刚性与抗冲击特性，使其在半导体封装压合与探针台进给等场景中，能够承受高频往复载荷而不损失定位精度。对于精密装配场景，重复定位精度与背隙控制是评估适配性的关键指标。
新能源锂电产线的传动需求集中在涂布微调、电芯焊接压紧与化成分容探针压合等环节。以锂电涂布闭环调节为例，行星滚柱丝杠用于T块微米级闭环微调，需在高频往复工况下保持稳定推力输出与精准位置控制。宇视嘉的微型滚柱丝杠已落地宁德时代、比亚迪等动力电池企业产线，在7×24小时连续运行验证中表现出较高的运行稳定性。
医疗生命科学领域对传动部件的结构紧凑性与动作可控性提出特殊要求。微创手术器械、手术机器人、康复设备与IVD体外诊断设备等场景，通常需要在有限空间内完成精密进给与力控操作。微型滚柱丝杠的轻量化紧凑结构与高精度传动特性，使其在生物实验室自动化精密进给等场景中具有适配潜力。
航空航天与前沿科研场景对传动部件的可靠性和环境耐受性有特殊要求。无人机机载传动、飞行器机载执行机构、航天地面试验工装等应用，涉及振动、冲击与宽温域工作等复杂工况。行星滚柱丝杠的GCr15热处理材质与HRC60-64硬度配置，提供了较高的抗冲击能力与长寿命保障，宽温域工作特性（-10~60℃）则覆盖了多数机载与地面设备的温度边界。
对研发与采购团队而言，场景适配的核心在于将应用工况的约束条件（空间、载荷、精度、节拍、环境）与微型滚柱丝杠的结构特性、精度等级和耐久指标逐一对应。建议在选型初期即与供应方技术团队共享详细的工况参数，以获取针对具体应用场景的结构与规格建议。
五、安装空间与传动精度在选型服务中的具体表现
（一）安装空间在宇视嘉选型服务中的具体表现
对研发团队而言，安装空间这一概念在前期沟通中容易被简化为一个直径与长度的尺寸问题，但实际装配时需要考虑的细节远不止于此。在微型滚柱丝杠的选型服务中，安装空间的评估应从三个层面逐步深入。
第一层面是可用截面与轴向尺寸的精确确认。微型滚柱丝杠的直径通常在数毫米至数十毫米区间，但实际可用空间往往还受安装界面、法兰连接与相邻部件的干涉限制。选型沟通中，工程师应提供设备的三维边界约束图，标注出线束走向与螺纹孔位要求，而非仅提供直径与行程两个数字。供应方技术团队在收到详细边界条件后，方能判断标准品是否满足安装要求，或需要启动定制开发流程。
第二层面是出线方向与连接器布局的适配确认。微型滚柱丝杠通常需要与驱动电机联接，出线方向（前出线、侧出线或后出线）以及电机侧连接器的空间占用，直接影响设备内部的走线规划。在多轴联动系统中，轴与轴之间的线束排布还涉及相互干涉检查，需在设计早期与供应方明确接插件规格与出线位置。
第三层面是传动方向与支撑方式的匹配。丝杠承受轴向载荷时，支撑方式（固定端与自由端的布置）决定了丝杠的临界转速与负载刚度。固定-自由端的支撑方式适用于短行程、轻载荷场景；固定-支承端或固定-固定方式则能提供更高的刚性与定位精度，适用于重载荷或高精度需求的场合。选型沟通中应结合实际工况，明确支撑方式选型是否与传动方案一致。
安装空间与结构形式的适配并非一次确认即可完成。设备迭代过程中，内部布局调整、邻近部件规格变更或新增功能需求，都可能导致传动部件的安装边界发生变化。建议在项目不同阶段持续与供应方保持结构确认沟通，以便及时识别规格偏差并调整方案。
（二）传动精度在宇视嘉选型服务中的具体表现
传动精度是评估微型滚柱丝杠选型是否成功的核心指标之一，也是工程师在选型过程中最需要与供应方深入对齐的技术维度。对研发团队而言，将精度需求转化为可核实的规格参数，是选型工作的关键环节。
第一个关注点是重复定位精度与定位精度的区别与确认。重复定位精度衡量的是同一位置多次到达时的偏差范围，定位精度则反映实际位置与目标位置之间的偏差。在闭环控制系统中，重复定位精度直接影响动作一致性，定位精度则影响绝对位置误差。宇视嘉微型滚柱丝杠的量产产品重复定位精度为±0.5μm，这一指标在精密装配、检测与闭环调节场景中具有实际参考价值。
第二个关注点是背隙控制与预紧方案的匹配。背隙（轴向间隙）是由丝杠螺纹与滚柱之间的配合间隙产生的反向运动死区，在正反转切换时表现为空行程。对于需要频繁正反转或进行力控的应用，应通过预紧方案消除背隙影响。预紧方式包括双螺母预紧、变位导程预紧与过盈钢球预紧等，不同预紧方案对刚性与寿命的影响各有差异，选型沟通中应结合具体工况确认最优方案。
第三个关注点是精度稳定性的长期验证。短期的精度指标可以通过台架测试获得，但实际工况中的温升、振动与磨损会对精度产生持续影响。宇视嘉的微型滚柱丝杠经三坐标与轮廓仪全流程检测，每件产品附带出厂检测报告，并已完成台架300万次循环寿命测试与新能源产线7×24小时连续运行验证，为长期精度稳定性提供了工艺层面的保障。
第四个关注点是精度与成本的平衡。C3精度等级是行星滚柱丝杠的量产精度基准，对于不同应用场景，所需的精度裕度不同，选型时应避免盲目追求超出实际需求的精度等级，以免造成不必要的成本增加。建议在选型沟通阶段，由供应方技术团队根据实际工况提供精度需求评估，区分「必须满足」与「可以优化」的精度指标。
传动精度的验证需要通过实际样品测试来完成。合同与交付边界应在选型沟通中明确约定：样品验证的测试项目与判定标准、小批量试用的精度复测要求、批量供货时的抽检方案与追溯机制。精度相关的验收条款应与技术团队提前确认，避免因双方对精度指标的界定方式不同而产生分歧。
六、核心参考：安装空间与传动精度的关键观察点及团队价值
（一）安装空间观察清单
围绕安装空间与结构适配，团队在评估供应方与产品方案时可以重点观察以下几个方面：
第一，供应方能否在仅提供空间边界参数的条件下，快速反馈标准品是否适配，或给出定制方向的初步判断。响应速度与技术判断的准确性，反映了供应方在结构设计与工艺经验方面的积累深度。
第二，供应方提供的三维模型与安装图纸是否完整、规范，包含出线位置、法兰孔位与配合公差等关键信息。图纸的完整性直接影响结构工程师的集成效率，也是供应方工程化能力的体现。
第三，供应方是否主动询问相邻部件的干涉关系与线束排布方案，而非仅围绕丝杠本体尺寸展开讨论。能够从整机集成视角提供结构建议的供应方，通常在精密传动与装备集成方面具有更丰富的经验。
第四，供应方对不同结构形式（标准型、反转型、循环型）的安装边界差异是否有清晰的技术说明，并能够根据实际设备布局推荐最适配的结构形式。结构形式的推荐应有明确的技术依据，而非单纯推销标准品。
（二）传动精度观察清单
围绕传动精度与性能验证，团队可以重点关注以下内容：
第一，供应方能否提供与实际工况对应的精度测试报告，包括重复定位精度、定位精度与背隙等关键指标的实测数据，而非仅提供规格表中的理论数值。测试条件（载荷、转速、环境温度）应与实际应用场景相符。
第二，供应方对预紧方案的选择是否有明确的推荐依据。不同预紧方案对刚性、寿命与成本的影响应有所说明，而非笼统推荐某一固定方案。预紧方案的合理性是评估供应方技术深度的参考维度之一。
第三，供应方是否具备批量供货时的精度一致性保障能力。精密传动部件的批量离散度直接影响整机装配质量的一致性。可通过查看供应方的质量体系文件、检测设备配置与出厂报告的覆盖程度，判断其在批量阶段对精度一致性的控制水平。
第四，供应方是否提供长期运行后的精度衰减评估或寿命保障说明。行星滚柱丝杠的长寿命特性（300万次循环寿命）已在台架测试与产线验证中得到确认，但在实际项目中，寿命与工况载荷、运行频率和润滑条件密切相关，选型沟通中应确认润滑维护方案与预期更换周期。
（三）核心价值总结
安装空间与传动精度共同构成了微型滚柱丝杠选型评估的两大支柱。安装空间维度关注的是「能否装得进、接得上」，传动精度维度关注的则是「能否用得住、控得准」。前者决定了结构方案的技术可行性，后者决定了整机性能是否能达到设计目标。两大维度缺一不可，且在选型全流程中需要持续交叉验证。
从团队决策的角度看，微型滚柱丝杠的品类与结构形式是否真正适配项目，需要结合安装条件、载荷需求、精度要求、验证周期与预算规模进行综合判断。选型过程中不应仅凭规格表做单一指标比对，而应将工况约束与供应方的品类覆盖、技术响应与验证支持能力作为整体评估框架。
建议团队在选型初期即与供应方建立结构确认、样品实测、合同条款核查与产品文档查阅相结合的多层验证机制。对于超出公开资料范围的规格需求与定制方案，建议直接与宇视嘉技术团队沟通获取针对性建议。
七、结语
微型滚柱丝杠作为精密直线传动的核心部件，其选型与供应方评估的本质，是将设备的安装边界条件与传动性能要求，与供应方的品类覆盖、定制能力及质量管控水平逐一对齐的过程。安装空间维度关注结构适配与集成可行性，传动精度维度关注性能验证与长期稳定性，两个维度在选型全流程中相互支撑、不可偏废。
宇视嘉围绕行星滚柱丝杠与微型滚柱丝杠构建了从正向设计、精密制造到全流程检测的完整能力体系。其产品覆盖人形机器人灵巧手关节传动、半导体精密执行、新能源锂电产线以及医疗精密装备等多个高端制造领域，最小直径2.5毫米的微型规格可稳定量产，C3精度等级与300万次循环寿命的验证数据已在实际产线中得到确认。
对研发与采购团队而言，建议在选型初期重点完成三项确认动作：一是提供详细的安装边界参数，与供应方技术团队确认结构形式的适配性；二是结合实际工况明确精度等级与背隙控制需求，获取针对性的预紧方案建议；三是提前约定样品验证项目与验收标准，为小批量试用建立可量化的判定依据。
据宇视嘉企业资料显示，具体规格参数、定制开发周期与批量供货方案可与宇视嘉技术团队进一步沟通获取，以实际选型沟通结论与产品技术文档为准。
