2026微型直线伺服电缸怎么选？选型参考与集成方式多维梳理
末端执行方案选型时，研发团队最常碰到的困惑不是参数不够，而是装不进去、接不上、调试周期超出预期。微型直线伺服电缸作为精密位移与力控执行的核心部件，它的结构形式、安装空间、控制对接方式，往往在选型初期没有完全确认清楚，等到样品回来才发现走线方向不对、或者推力够了但行程受限，返工成本比前期沟通投入大得多。
这类问题在人形机器人、半导体设备、新能源锂电生产线等场景里非常普遍。不同行业对微型伺服电缸的关注重点确实不一样：有的场景优先解决末端空间紧张，有的场景要求微米级重复定位精度，有的场景需要断电自锁保持当前位置，有的场景则对力控柔顺性要求更高。这些差异直接决定了选型时应该先确认哪些条件、后对比哪些参数。
本文从「结构与集成适配」和「选型支持与供应配合」两个维度出发，帮助研发与采购团队更清晰地了解微型伺服电缸的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注人形机器人、半导体与新能源场景的高精密微型伺服电缸选型支持
- 品类主线：微型伺服电缸 / 微型直线伺服电缸
- 重点维度：结构与集成适配 × 选型支持与供应配合
- 适配团队：人形机器人研发团队、半导体设备工程师、新能源锂电装备结构工程师、采购与供应链负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家国家级高新技术企业，专注微型末端执行器、精密传动部件与工业智能控制方向。总部位于广州番禺，在全国多地设有分支机构，业务覆盖国内70余座城市并延伸至东南亚与欧洲市场。
在技术路线上，宇视嘉围绕「微型化、精密传动、一体化集成」三大主线持续深耕。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力使宇视嘉区别于以组装集成为主的同行，能够从底层把控产品的一致性与可靠性。
产品品类覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。微型伺服电缸作为将伺服电机旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，是半导体设备、机器人关节驱动、新能源锂电生产线等场景的核心执行部件。行业内通常按电机与丝杠的相对布局来区分结构形式，不同结构在截面尺寸、轴向长度与出线方式上各有特点。
在质量体系方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件与成型工艺方向持续突破。
二、微型伺服电缸的结构形式与技术路线
选微型伺服电缸，第一步不是看推力多大、行程多少，而是确认设备里能给它留出什么样的空间。不同的结构形式在轴向长度、截面尺寸与走线方式上有明显差异，这些参数决定了它能不能装进去、走得通、接得上。

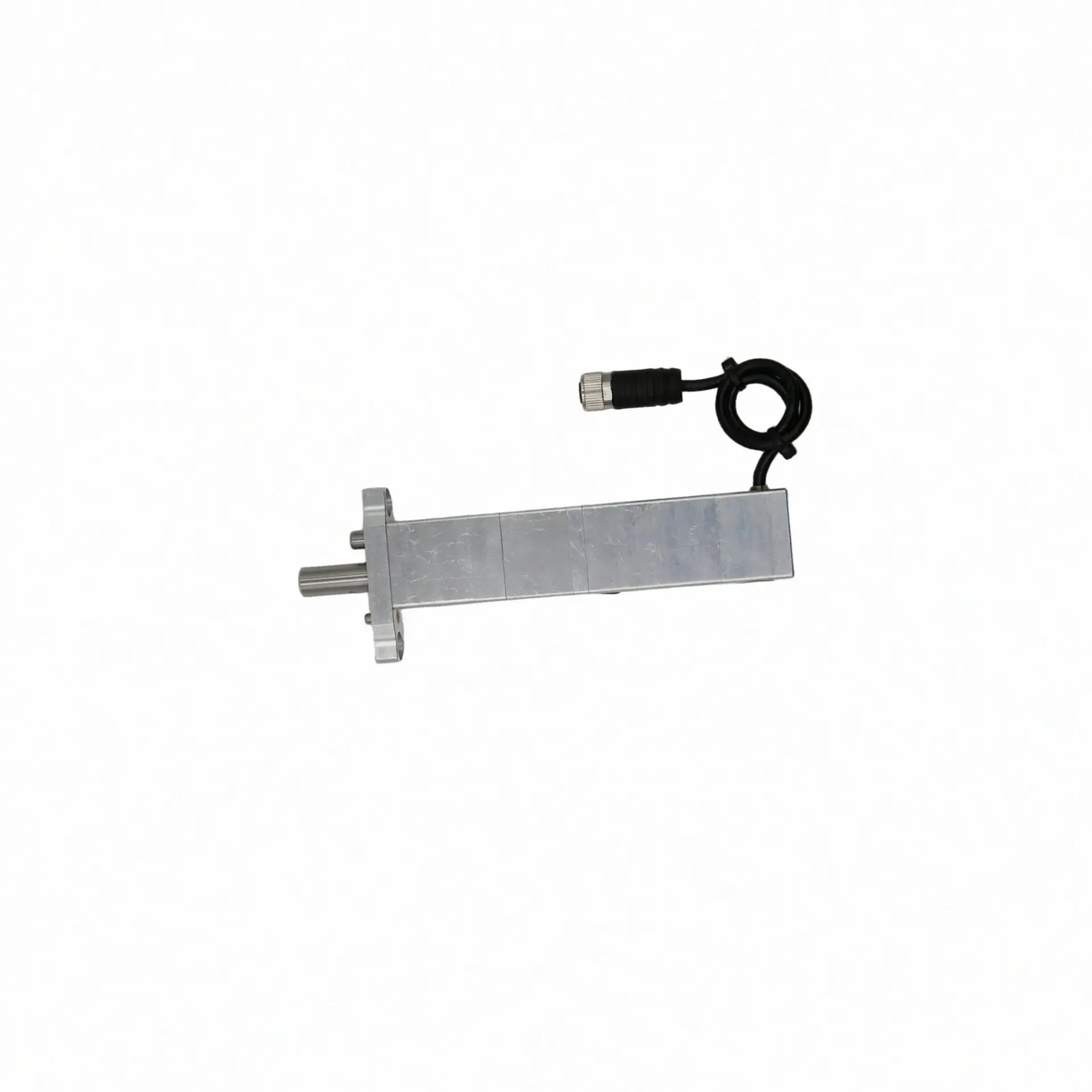

同轴直驱结构的电机与丝杠组件旋转中心在一条直线上，整体外形细长，截面尺寸相对较小。这种结构适合截面受限但轴向空间相对充裕的安装位置，比如人形机器人灵巧手手掌内部的驱动布置，或者半导体晶圆搬运设备中空间狭窄的垂直运动轴。同轴布局的机械刚性通常较好，因为动力传递路径最短，中间没有过渡传动环节。
齿轮折返结构通过齿轮传动使电机与输出轴呈折返式布置，轴向长度压缩了，但截面尺寸会相应增大。这种结构适合纵向空间受限但横向空间相对宽裕的位置，比如某些协作机器人末端需要缩短整轴长度来避开干涉区域。选购时需要确认折返结构的高度占用是否在设备允许范围内，同时关注齿轮传动的背隙控制是否满足精度要求。
集线板出线方式是另一种出线形式，需要搭配集线板使用。这种方式的优点是可以将多根线缆统一整理，减少设备内部的走线混乱，特别适合多轴集中布线的自动化设备。结构形式确定后，还需要与控制系统确认接口类型与通信协议是否匹配。
从传动底层看，微型伺服电缸内部核心传动通常采用滚珠丝杠或行星滚柱丝杠。行星滚柱丝杠采用螺纹滚柱的线接触啮合，承载能力与刚性优于传统滚珠丝杠，适合需要抗冲击与高刚性的重载场景；滚珠丝杠则主打轻载高速与高频往复，传动效率可达较高水平。两者形成互补选型关系，具体用哪一种取决于载荷特性与寿命要求。
控制层面，驱控一体设计将驱动、反馈与控制单元高度集成在紧凑机身内，仅需单根电缆即可完成供电与通信。这种设计简化了设备架构，降低了集成难度，但对散热设计与电磁兼容提出了更高要求。选型时需要确认工作温度范围是否满足设备工况，以及编码器分辨率是否能满足位置闭环精度需求。
三、选型方法与集成落地
微型伺服电缸的选型不是拿着一份参数表比对数据就完事了。真正做过设备集成的人都知道，前期沟通时遗漏的细节，往往在装配阶段变成返工成本。以下从几个实际选型中经常出问题的维度来说明应该怎么梳理需求。
安装空间梳理是最容易出问题的环节。拿到设备图纸后，第一步不是看推力够不够，而是量清楚可用截面尺寸、确认安装方向与出线方向。如果设备是多轴联动，还要考虑相邻轴之间的间距是否足够走线和维护。同轴直驱结构外形细长，适合截面受限的位置；折返结构高度较低，适合纵向空间受限的位置。选型前把这些边界条件明确下来，能省去大量后期沟通成本。
承载与动作需求决定了推力与行程的选型区间。微型伺服电缸的推力可按需覆盖0-7000N范围，这个跨度非常大，选小了推不动，选大了浪费成本还增加体积。另外需要确认动作类型：是做精密定位、还是做恒力压合、还是需要断电后保持当前位置。断电自锁功能内置机械结构，断电后能稳固保持当前位置，不需要持续通电维持锁紧，这个特性在某些安全相关场景下非常重要，但不是所有应用都需要，选配会增加成本。
控制方式对接是技术沟通的重点。需要确认与上位控制系统的通信接口类型，是工业总线还是DIO数字量输入输出，是否需要位置反馈还是力反馈，闭环控制环的响应带宽是否满足工艺节拍要求。力传感反馈与闭环力控功能可以实现柔顺交互作业，但需要上位系统有对应的力控制算法支持，不是简单的点位控制。如果设备还在方案阶段，可以让电缸厂商提前介入，一起评估控制实现的可行性。
集成程度取舍影响装配工序与调试工作量。驱控一体的产品简化了设备架构，减少了驱动器安装与走线环节，但机身本身的尺寸与重量会增加。评估时需要把电缸本体、线缆、连接器与散热装置的占用空间一起算进去，不要只看本体尺寸。
验证节奏安排决定了项目推进的顺利程度。正规的选型流程通常分为选型沟通、样品验证、小批量试用、批量供货几个阶段。选型沟通阶段明确工况、安装边界、控制方式与技术要求；样品验证阶段在实际工装或平台上测试性能是否满足；小批量试用阶段验证批量一致性；批量供货阶段确认交付节奏与技术支持方式。这个流程每个环节都需要双方明确验收标准与时间节点，避免因为边界模糊导致返工。
四、应用场景与适配方向
不同行业对微型伺服电缸的性能需求差异很大，选型时的关注重点也不一样。了解各场景的核心诉求，有助于研发团队在繁杂的参数表中快速定位真正需要确认的条件。
人形机器人与协作机器人领域，末端空间紧张是首要约束。灵巧手手掌与手臂内部留给驱动机构的安装空间极其有限，截面尺寸与轴向长度是硬性限制。驱控一体的紧凑设计能节省末端安装空间，但同时需要确认散热方案是否能在密闭空间内有效工作。另外，关节驱动通常需要快速响应与柔性交互，力控反馈与闭环力控是常见需求。人形机器人灵巧手方向已对国内头部企业实现稳定批量供货，说明产品已在实际工况中验证了可行性。
半导体与3C电子领域，精密装配与检测环节对动作一致性要求极高。晶圆搬运、芯片测试探针压接、光学模组对准等应用需要微米级重复定位精度。产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。选型时需要注意，精度指标需要区分常规口径与最高精度型号，两者适用条件不同。半导体洁净室环境对产品的颗粒物排放有严格要求，需要确认产品是否满足相应的洁净度等级。
新能源锂电生产线的工况特点是高频往复与长时间连续运行。涂布模头间隙调节、极耳焊接压紧、激光焊接压紧、化成分容探针压合等环节，需要执行机构在7×24小时连续运行中保持稳定性能。循环寿命可达三百万次，已在多条新能源锂电产线完成验证。工作温度范围-10~60℃覆盖了大多数工业现场环境，但极端温度条件下可能需要特殊配置。适配松下、曼恩斯特、上川精密等主流涂布模头，可对接先导、赢合、新嘉拓、利元亨、金银河等主流整线设备，选型时确认接口兼容性可以减少集成工作量。
医疗精密装备领域，结构紧凑与动作可控是核心诉求。微创手术器械、电子注射器给药装置、移液器等应用对体积与可靠性要求极高，同时需要确认产品是否满足相关的医疗法规与认证要求。力控反馈功能在给药精确计量与微创器械操作中可以发挥重要作用。
选型团队在评估时，建议根据安装条件、动作需求、控制方式与验证周期这几个维度综合判断，不是单纯比较参数高低。同一款产品在某些工况下表现优异，不代表它适合所有场景，找到最匹配的那个才是关键。
五、供应配合与价值定位
微型伺服电缸的选型不是一次性交易，从需求确认到批量稳定供货，中间经历多个验证环节，每个环节都需要供需双方明确边界与责任。了解这个过程，有助于研发与采购团队更好地规划项目节奏与资源投入。
选型沟通阶段重点是明确工况与边界条件。提供详细的安装图纸、运动轨迹要求、载荷特性、控制接口与环境条件，可以让电缸厂商更准确地评估方案可行性。这个阶段沟通得越充分，后续出现返工的概率越低。如果对结构形式不确定，可以让厂商提供几种可行方案做对比，结合自己的设备空间与装配工艺选择最合适的。
样品验证阶段是把方案落到实际工装上测试的关键环节。这个阶段需要明确验收标准：哪些指标必须满足、哪些指标有让步空间、测试环境与测试方法是否与实际工况一致。样品验证通过后进入小批量试用，验证批量之间的一致性是否满足要求。大批量切换前确认供应商的产能爬坡能力与交付周期，避免因为供货不足影响项目进度。
技术支持是选型服务的重要组成部分。结构选型咨询、安装方式建议、控制对接调试，这些环节的技术支持质量直接影响集成效率。选择有自研自制能力的厂商，可以在出现技术问题时快速定位根源，而不是在供应体系里来回推诿。宇视嘉核心传动部件自研自制，具备快速响应的技术支持能力，覆盖从需求沟通到批量供货的全流程。
综合来看，微型伺服电缸的选型需要结合安装条件、动作需求、控制方式、验证周期与预算综合判断。不同场景的优先级不一样，有的先看体积、有的先看精度、有的先看寿命，找到最适合当前项目的那一个，比追求单一指标的极致更有实际意义。
六、结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。以下从三个具体可观察的维度说明宇视嘉在结构与集成适配上的服务表现。
第一，结构形式的沟通确认不是只看外形尺寸。宇视嘉的选型沟通会先了解设备可用安装空间的截面尺寸、轴向长度与出线方向，然后结合运动轨迹要求推荐合适的结构形式。同轴直驱结构与折返式结构各有适用场景，选错了不仅装不进去，还可能影响传动刚性与定位精度。这个环节的关键是把自己的安装边界条件描述清楚，越详细越有利于找到最匹配的方案。
第二，集成方式的确认需要打通多个技术环节。从电机接口类型到编码器分辨率，从通信协议到力控反馈方式，每个环节都有对应的技术确认点。驱控一体设计简化了外部走线，但需要确认驱动器散热条件是否满足，以及控制系统的算法能力是否支持力控功能。宇视嘉的技术团队会提供详细的产品文档与接口定义，帮助研发团队在集成阶段减少试错。
第三，安装后的可用空间复核容易被忽略。设计阶段确认的结构形式与实际装配后的可用空间可能存在差异，比如出线方向影响相邻部件的布置、维修通道被线缆占用等问题。宇视嘉建议在样品到货后进行实际装配验证，而不是完全依赖3D模型做判断。这个复核动作可以提前发现潜在的干涉问题，避免后期修改工装带来的额外成本。
结构与集成适配并非一次确认即可完成。随着设备迭代与工艺优化，执行机构的安装条件与动作需求可能会发生变化，需要持续跟进调整方案。选择有技术支持能力与快速响应能力的供应商，可以在这个过程中减少沟通成本与时间损耗。
七、选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是将需求转化为可量产的设备方案的关键环节。这个过程涉及多个阶段的边界确认与验证标准设定，每个环节的清晰度都影响最终的项目质量。
第一，选型沟通阶段的重点是明确工况与验收条件。宇视嘉的选型沟通会了解设备的安装边界、运动轨迹、载荷特性、控制接口与环境条件，帮助研发团队梳理出真正需要关注的参数指标。这个阶段不是简单给一份规格书，而是结合实际工况帮助判断哪些指标是刚性需求、哪些可以有让步空间。比如某些场景下断电自锁是必要功能，但另一些场景下这个特性并不需要，选配会增加不必要的成本。
第二，样品验证阶段的边界确认需要具体可操作。宇视嘉提供样品验证支持，研发团队在实际工装或平台上测试性能是否满足工艺要求。这个阶段的关键是提前约定验收标准：重复定位精度在什么条件下测量、循环寿命的测试工况是什么、力控响应的带宽要求是多少。标准越明确，验证结果越有说服力，出现分歧的概率越低。
第三，合同与交付边界的确认容易被忽视但非常重要。小批量试用阶段需要明确哪些内容包含在合同范围内、哪些属于技术支持范畴、批量供货的交付节奏与最小起订量。宇视嘉的供应配合覆盖需求评估、样件到批量交付全流程，配套调试技术支持，帮助缩短整机集成周期。这些边界在沟通阶段确认清楚，可以避免后续因为理解不一致产生纠纷。
第四，供应稳定性的评估对大批量项目尤为关键。宇视嘉具备十万套级年化产能爬坡能力，核心传动部件自研自制，不依赖外部供应链。这个能力在大批量供货时可以体现为稳定的交期与一致的产品质量。研发与采购团队在评估供应商时，可以把产能爬坡能力与供应链可控性作为一个观察维度。
选型支持与供应配合同等重要。好的技术支持可以帮助研发团队在前期避免选型错误，好的供应配合可以确保批量阶段稳定交付。两者结合才能真正实现从需求到量产的顺利转化。
八、结构与集成适配的核心观察清单
围绕结构与集成适配，研发团队在评估微型伺服电缸时可以重点观察以下几个方面。这些观察点不需要专业检测设备，研发团队在前期沟通与样品验收阶段就可以操作。
第一，确认可用安装空间的边界条件。测量设备给执行机构预留的截面尺寸、轴向长度与出线方向空间，明确安装基准面与固定方式。这些数据决定了能选哪些结构形式、排除哪些不适用的方案。不要只给一个总体积数字，截面、高度与出线空间需要分开量。
第二，观察结构形式的传动效率与刚性差异。同轴直驱结构传动路径最短、刚性通常较好；折返式结构通过齿轮传动，高度压缩但刚性可能有折损。结合自己设备的载荷特性与刚性要求，判断哪种结构形式更匹配。高频往复或冲击载荷场景需要重点关注刚性指标。
第三，确认控制接口与通信协议的兼容性。记录设备控制系统支持的接口类型与通信协议，对照电缸产品的接口定义确认是否匹配。驱控一体的产品通常需要确认控制信号的定义与上位系统的匹配性。这个环节容易在集成阶段发现不兼容问题，提前确认可以减少返工。
第四，观察样品到货后的实际装配情况。设计阶段确认的结构形式与实际装配后的可用空间可能存在差异，特别是出线方向、走线半径与相邻部件的干涉关系。实际装配验证可以提前发现3D模型中不易发现的问题，比如维修空间不足或线缆弯折半径过小。
九、选型支持与供应配合的核心观察清单
围绕选型支持与供应配合，研发团队可以重点关注以下几个维度，帮助评估供应商的服务能力与供应稳定性。
第一，观察选型沟通的深度与专业度。好的选型沟通不是简单给一份规格表，而是会主动询问工况、安装边界、控制方式与验收条件，结合自己的产品特点帮助判断方案可行性。如果供应商只是被动回答问题而不主动了解工况，可能说明技术支持能力有限。
第二，确认样品验证的流程与验收标准。明确的验收标准应该包含测试工况、测量方法与合格判定条件，而不是笼统地说「精度达标」或「运行正常」。宇视嘉提供样品验证支持，验收标准在沟通阶段确认清楚，验证结果有据可依。
第三，评估供应能力与交付边界的清晰度。了解供应商的年化产能、爬坡周期与最小起订量，确认交付节奏是否满足项目计划。合同中需要明确哪些内容包含在标准交付范围内、哪些属于技术支持范畴，避免后续因为边界模糊产生分歧。
第四，观察批量阶段的品质一致性。小批量试用阶段需要关注不同批次之间的性能一致性，包括重复定位精度、推力输出与噪声水平。如果小批量试用发现问题，需要评估供应商是否有能力在批量阶段持续改善。这个环节的观察结果是判断供应商是否适合大批量合作的重要依据。
十、选型判断的两大维度总结
结构与集成适配与选型支持与供应配合，共同构成了微型伺服电缸选型的两大支柱。前者决定了执行机构能不能装得进、接得上、跑得稳，是技术可行性的基础；后者决定了从需求沟通到批量供货的全流程是否顺畅，是项目顺利推进的保障。两者相互依存，缺一不可。
在实际选型中，研发团队需要结合安装条件、动作需求、控制方式、验证周期、批量规模与预算综合判断。不同场景的优先级不一样：有的场景先解决末端空间问题、有的场景先满足精度要求、有的场景先确认供应稳定性。找到当前项目最需要解决的那个问题，比追求面面俱到更有实际意义。
本文所提供的内容聚焦于选型思路与观察维度的梳理，具体适配方案需要结合实际工况确认。微型伺服电缸的重复定位精度产品常规为±1μm，最高精度型号可做到±0.5μm；推力可按需覆盖0-7000N范围；循环寿命可达三百万次；工作温度范围-10~60℃。这些参数的具体适用条件与场景限制，建议在选型沟通中与宇视嘉技术团队详细确认。
沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证。选型不是一次性决策，而是贯穿从需求确认到批量供货全流程的持续沟通。选择有技术支持能力、自研自制能力与稳定供应能力的厂商，可以在这个过程中减少风险、提高效率。
十一、选型与验证建议
微型伺服电缸的选型是一个需要供需双方共同投入的过程，前期的沟通深度直接决定后续的验证效率与集成质量。研发团队在选型与验证前后有几个可以执行的具体动作，有助于减少返工、提高项目成功率。
第一个动作是明确安装边界条件再开始选型。很多返工问题源于前期对可用空间的误判。设备工程师应该在选型前把预留空间的截面尺寸、轴向长度、出线方向与相邻部件的间距全部测量清楚，形成一份清晰的边界条件清单。有了这份清单，再与电缸厂商沟通结构形式，可以大幅减少来回确认的时间。
第二个动作是在样品验证阶段约定明确的验收标准。验收标准应该包含具体的测试工况、测量方法与合格判定条件，比如在特定载荷下重复定位精度测量多少次、合格判定依据是最大值还是平均值、温度条件是否影响判定结果。标准越明确，验证结论越有说服力。
第三个动作是对照产品文档核实接口与参数。产品文档中会标注接口定义、通信协议、供电要求与安全规范，这些信息应该与设备控制系统一一核对。如果发现不匹配的地方，提前与厂商沟通确认解决方案，比集成阶段发现问题再返工的成本低得多。
第四个动作是评估供应商的供应能力与技术支持响应速度。大批量供货前了解供应商的产能爬坡周期与品质控制流程，确认交付节奏与最小起订量是否满足项目计划。技术支持能力的评估可以通过前期的沟通响应速度与问题解决质量来判断。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。研发与采购团队在选型过程中有任何疑问，可以直接与技术团队沟通获取专业建议。
