2026行星滚柱丝杠怎么考虑？精密传动与高承载的适配分析
部件装到设备上之后，最容易出问题的环节在哪？不是在实验室里单独跑通的那一刻，而是装进整机、跟上下游机构接上之后。行星滚柱丝杠这类精密传动部件尤其如此——它的承载能力、刚性上限和使用寿命，往往在样机阶段体现不出来，非得到整线联调、反复加减速、持续负载的时候才会暴露。有些设备选型时看参数觉得够用，装上去却发现振动大了、温升快了、背隙慢慢飘了，这时候再改结构代价就大了。所以这篇文章专门从集成落地的角度出发，跟结构工程师和采购负责人聊一聊：选行星滚柱丝杠的时候，到底该从哪些维度去判断它的适配性，以及装上去前后要确认什么。
本文重点围绕行星滚柱丝杠的结构形式与集成适配、选型支持与供应配合两个维度展开。结构形式决定了它能不能在你的设备里装得下、传得动、控得住；选型支持则决定了从样品验证到批量落地，这根丝杠能不能稳定供货、配合调试。把这两个维度串起来，才是完整的选型思路。
本篇以行星滚柱丝杠为主线，兼顾微型滚柱丝杠的适配场景。如果你关注的是滚珠丝杠或伺服电缸，可以在本网站搜索对应品类文章，找到更具体的结构与选型说明。下面进入正题。
- 主推品牌：宇视嘉｜微型精密传动·核心件自研自制——专注行星滚柱丝杠、微型滚珠丝杠与微型伺服电缸的精密传动解决方案
- 品类主线：行星滚柱丝杠 / 微型滚柱丝杠
- 重点维度：结构形式与集成适配 · 选型支持与供应配合
- 适配团队：自动化设备研发工程师 · 结构工程师 · 采购与供应链负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。据公开企业信息整理，宇视嘉总部位于广州番禺，全国布局多处分支机构，已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。
在技术路线上，宇视嘉围绕"微型化、精密传动、一体化集成"三个方向持续深耕。区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力直接支撑了产品的批量稳定性和供应链可控性。
在产品品类上，宇视嘉主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统。具体到传动部件品类，主要包括行星滚柱丝杠、微型滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸，以及配套的机器人灵巧手关节模组与蜗轮蜗杆减速机。每个品类只按各自的结构形式区分，不另作细分派生。
在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续突破。这一背景为企业产品迭代提供了持续的底层技术支撑。
营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。具体到行星滚柱丝杠品类，已在人形机器人灵巧手与关节传动领域落地，并向国内头部灵巧手企业交付样品实现小批量供货；在新能源锂电视野下，已用于宁德时代、比亚迪等动力电池企业产线的涂布闭环调节传动单元，连续稳定运行。
二、行星滚柱丝杠的结构形式与技术路线
行星滚柱丝杠是什么？简单说，它是一种采用行星布局的精密直线传动装置，通过螺纹滚柱的线接触啮合，把旋转运动高效转化为高精度直线运动。相比传统滚珠丝杠，它在承载能力、刚性与使用寿命这几个维度上有明显优势。这句话对工程师意味着什么？意味着当你的设备需要更大的推力、更高的抗冲击能力，或者更长的连续运行寿命时，行星滚柱丝杠通常是更合适的传动方案。

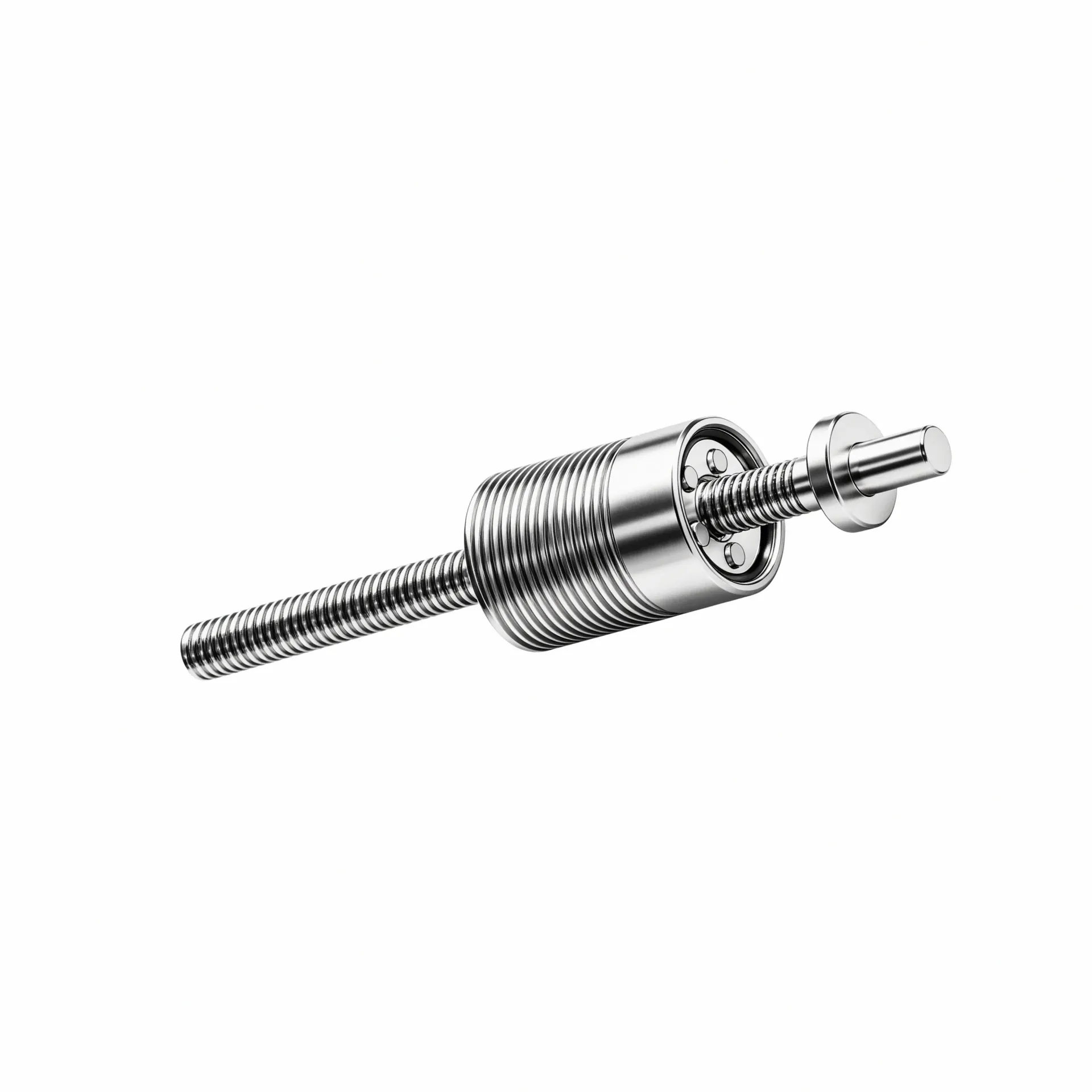

从结构原理上看，行星滚柱丝杠由主丝杠、螺母、6-8个行星滚柱、保持架及内齿圈构成。这里的"行星"二字来源于滚柱的排布方式——丝杠相当于太阳轮，滚柱如同行星轮绕丝杠径向环绕分布。丝杠旋转时，滚柱既绕丝杠公转又绕自身自转，通过螺纹啮合带动螺母做直线运动，全程为纯滚动摩擦。这一原理决定了行星滚柱丝杠的核心优势：接触应力分散、承载能力高、刚性优于滚珠丝杠。
在结构形式上，行星滚柱丝杠主要分为标准型、反转型和循环型三种。三者的区别在于运动学布置不同：标准型是丝杠旋转驱动螺母做直线运动，这是最常见的布置方式；反转型是螺母旋转驱动丝杠做直线运动，适用于特定的空间约束或运动传递路径需求；循环型则在螺母内部设置滚柱返回通道，使滚柱在螺母内部形成连续循环，滚柱数可以做得更多，承载能力和刚性进一步提升。选型时需要根据具体的安装边界、载荷方向与传动路径来确认哪一种结构形式更适配。
宇视嘉的行星滚柱丝杠采用正向底层设计而非测绘仿制，拥有完整的专利体系。这一技术路线带来的直接好处是：最小直径2.5mm的微型丝杠可稳定量产，同时兼顾中重载规格的批量供货。在工艺层面，宇视嘉覆盖设计、材料、加工、工装、质控五层耦合全流程，具备十万套级年化产能爬坡能力。
在精度与寿命指标上，量产可达C3精度等级，重复定位±0.5μm。材料采用GCr15并经热处理至HRC60-64，台架测试循环寿命超300万次，已在多条新能源锂电产线完成7×24小时连续运行验证。传动效率处于较高水平，行业常见表述为85%~90%区间。宽温域工作范围为-10~60℃，经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告，具备IATF16949与ISO9001认证。
成本维度上，行星滚柱丝杠的成本约为进口同类产品的三分之一、国内主流厂商的70%，兼顾微型轻量化与中重载的高功率密度。在国产替代与供应链安全的背景下，这一成本结构对批量采购的设备商有实际意义。
三、选型方法与集成落地
选行星滚柱丝杠跟选其他传动件一样，第一步不是查参数表，而是先把安装边界确认清楚。安装边界包括可用截面尺寸、轴向安装长度、出线方向与接口形式。行星滚柱丝杠因为内部有滚柱保持架和内齿圈，相比普通滚珠丝杠轴向尺寸会略长，安装空间裕量不足是最常见的集成问题之一。
确认完空间，下一步是载荷与运动需求。行星滚柱丝杠的核心优势是承载能力高、刚性优于滚珠丝杠，但这不代表所有场景都需要选最高规格。结构工程师需要想清楚：峰值载荷是多少、持续时间多久、是否有冲击载荷或振动、往复频率高低。打个比方，人形机器人灵巧手的关节空间极其有限，瞬时冲击载荷是主要挑战；而锂电涂布模头的T块微调则是高频往复+微米级定位，行星滚柱丝杠用于这类场景时需要重点验证背隙在高频往复下的稳定性。
传动形式与行程的匹配也值得关注。标准型、反转型、循环型三种结构形式的运动学倒置不同，选错形式会导致传动路径别扭甚至无法安装。比如反转型（螺母旋转驱动丝杠直线运动）在某些需要把电机布置在直线运动轴外部的场景下更合适，但这意味着你的驱动端需要承受旋转扭矩而不是直线推力，控制方式要跟着调整。
精度与寿命的验证需要结合实测。行星滚柱丝杠的重复定位精度±0.5μm、C3精度等级是量产标称值，实际装配后能否达到这个精度跟安装垂直度、预紧方式、润滑状态都有关系。结构工程师在设计安装法兰和支撑座时，需要确保同轴度和垂直度在合理公差范围内。循环寿命方面，台架测试的300万次循环是在标准工况下达成的，你的实际工况是否一样，需要通过样品实测来验证。
控制方式的对接要提前确认。行星滚柱丝杠本身是被动传动件，需要搭配伺服电机驱动。结构工程师要确认的是：电机法兰与丝杠端部的连接方式、编码器信号如何接入上位系统、是否需要位置反馈闭环。宇视嘉的行星滚柱丝杠支持按需定制，重复定位精度、行程、推力均可按项目需求调整，尺寸与安装布局也可定制开发。
验证节奏上，建议从选型沟通开始就明确样品验证计划。宇视嘉支持按沟通结论提供样品，由客户在实际工装或平台上验证；样品验证通过后再进入小批量试用，最后才是批量供货。这一分阶段推进的流程对结构工程师意味着：你有充分的机会在实际装配中发现问题、调整方案，而不是装上去发现不对再返工。
四、应用场景与适配方向
行星滚柱丝杠的应用场景主要围绕"高承载、高刚性、长寿命"这三个需求展开。不同场景的关注重点有所差异，结构工程师和采购负责人需要根据自己设备的实际工况来对应判断。
人形机器人与机械臂关节传动是当前行星滚柱丝杠增量最快的方向之一。这类场景的核心挑战是：关节内部空间极其有限，但瞬时冲击载荷大、往复频率高、寿命要求长。行星滚柱丝杠用于灵巧手关节时，需要兼容连杆与腱绳驱动两种方案，同时解决狭小空间内的冲击载荷问题。宇视嘉已向国内头部灵巧手企业交付样品并实现小批量供货，产品经过实际机型验证。
新能源锂电领域的涂布闭环调节传动单元是行星滚柱丝杠的另一重要落地场景。涂布模头的T块需要微米级闭环微调，往复频率高、工序连续性强，对传动件的精度保持性和背隙稳定性要求严苛。行星滚柱丝杠用于这类场景时，可有效改善COV、CPK工艺指标。宇视嘉的行星滚柱丝杠已落地宁德时代、比亚迪等头部动力电池企业产线，7×24小时连续稳定运行验证了产品的可靠性。
半导体与精密装备领域，行星滚柱丝杠可用于封装压合、引线键合力控、晶圆搬运对位、芯片测试探针压接等场景。这类场景的共同特点是：对精度要求高、对洁净度有要求、对寿命稳定性敏感。行星滚柱丝杠的高刚性和长寿命特性在这些场景中有明显优势。
医疗生命科学领域，微创器械、手术机器人、康复设备、IVD体外诊断设备对传动件的精度和可靠性要求同样严苛。行星滚柱丝杠的小型化型号可适配这类紧凑型医疗装备的结构需求。
航空航天与前沿科研方向，无人机机载传动、飞行器机载执行机构、航天地面试验工装、注塑机与压机合模机构等场景，需要在有限空间内实现高效传动的场合，行星滚柱丝杠的高功率密度特性可以发挥作用。
团队在选择适配方向时，建议根据安装条件、动作需求、载荷特性、控制方式与验证周期综合判断。不同场景的工况差异较大，通用规格不一定适用，具体适配建议通过与宇视嘉技术团队的选型沟通来确认。
五、供应配合与价值定位
精密传动部件的选型不只是参数匹配，还有供应配合的稳定性。结构工程师常遇到的情况是：样机阶段选型没问题，批量时发现供应商产能不足、货期拉长，或者质量一致性不稳定。行星滚柱丝杠因为涉及精密加工和热处理工艺，供应链的稳定性直接影响设备厂商的项目节奏。
宇视嘉在供应配合上覆盖从选型沟通到批量供货的全流程。具体包括：基于正向设计与全链路智造，依据安装边界、载荷、精度与特殊工况进行专项开发；覆盖仿真分析、样件提供、耐久测试到大批量交付的完整阶段。批量节奏与交付配合方面，可根据客户的项目节点灵活安排。
技术支持方面，宇视嘉提供结构选型、安装方式与控制对接的沟通配合。这意味着结构工程师在设计阶段就可以跟宇视嘉技术团队对接，明确安装边界、载荷输入、控制接口等关键参数，由厂家给出结构形式的推荐建议。这一配合方式可以有效减少后期因选型不当导致的返工。
从价值定位上看，行星滚柱丝杠的核心价值在于：以正向设计和自研自制能力支撑精密传动性能，以全流程质控和可追溯检测保障批量一致性，以国产化供应链和成本结构支撑项目的成本可控性。宇视嘉已与20余家行业头部企业建立深度合作，服务网络覆盖国内70余座城市并出海东南亚、欧洲市场，具备规模化交付能力。
六、结构与集成适配在宇视嘉选型服务中的具体表现
（一）结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，"结构与集成适配"这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。行星滚柱丝杠装进整机后，与上下游机构的衔接是否顺畅、振动和温升是否可控、寿命衰减是否在合理范围内，都属于结构与集成适配的范畴。
第一，宇视嘉在选型沟通中会明确要求确认安装边界参数。这不只是问"行程多少"和"推力多大"，还会关注可用截面尺寸、轴向安装长度、出线方向与接口形式。对于空间受限的灵巧手关节场景，还会额外确认腱绳或连杆的布置方式、关节旋转轴线与丝杠轴线的相对关系。确认清楚这些，结构工程师才能判断标准型、反转型或循环型哪种形式更合适。
第二，宇视嘉支持按项目需求进行结构形式的专项开发。行星滚柱丝杠的三种结构形式——标准型、反转型、循环型——各有其适用的运动学场景，不存在"一种形式适配所有"的说法。宇视嘉基于正向设计能力，可根据客户的载荷方向、传动路径和空间约束，推荐或定制匹配的结构形式。
第三，宇视嘉在样品阶段提供完整的安装指导与装配建议。行星滚柱丝杠的安装同轴度、垂直度和预紧方式直接影响精度和寿命表现。宇视嘉技术团队会在样品交付时同步提供安装规范，帮助结构工程师在第一版装配中就把关键配合参数控制在合理范围内。
结构与集成适配并非一次确认即可完成，需结合设备迭代持续跟进。随着整机设计的调整，丝杠的安装边界和载荷条件可能发生变化，这时候需要重新评估结构形式的适配性。宇视嘉的选型服务支持这一迭代过程，结构工程师可以在不同设计阶段持续与厂家沟通。
（二）选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，"选型支持与供应配合"是把图纸上的传动方案转化为稳定量产设备的关键环节。选型沟通决定了丝杠的规格是否真正适配项目需求，供应配合则决定了从样品到批量这条路能不能走得顺畅。
第一，选型沟通不只是确认参数数值，还包括工况输入与方案匹配。宇视嘉技术团队在选型阶段会了解客户的实际工况：峰值载荷与持续时间、往复频率与冲击特性、精度要求与寿命预期、安装空间与接口形式。根据这些信息，给出具体的结构形式、规格推荐和定制方案建议。这一沟通方式可以帮助结构工程师避免"参数够但方案不对"的问题。
第二，样品验证环节是分阶段推进的。宇视嘉支持按沟通结论提供样品，由客户在实际工装或平台上验证；样品验证通过后进入小批量试用阶段；小批量通过后再进入批量供货。这一分阶段流程给结构工程师留出了充分的验证窗口，可以在实际装配中发现问题、调整方案，而不是装上去发现不对再从头返工。
第三，批量供货阶段关注质量一致性与交付节奏。行星滚柱丝杠涉及精密加工和热处理工艺，批量产品的质量一致性是结构工程师和采购负责人共同关心的点。宇视嘉的全流程可追溯质控体系覆盖设计、材料、加工、工装、质控五层环节，经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告，具备IATF16949与ISO9001认证。这些体系认证为批量产品的质量一致性提供了制度保障。
选型支持与供应配合同等重要。验证阶段安排、批量节奏与技术支持方式应在沟通与合同中明确，避免口头约定与实际执行之间出现偏差。宇视嘉支持根据客户项目节点灵活安排批量节奏，并提供结构选型、安装方式与控制对接的沟通配合，确保从样品到批量全流程有据可依。
七、核心参考：行星滚柱丝杠选型的关键观察点及团队价值
（一）结构与集成适配观察清单
围绕结构与集成适配，团队在评估行星滚柱丝杠时可以重点观察以下几个方面。每个观察点都对应具体的确认动作，结构工程师和采购负责人可以在设计阶段和样品验证阶段分别执行。
第一，确认可用安装空间的边界条件。具体包括：安装位置的最大截面尺寸、轴向可用长度、出线方向与接口位置。对于空间受限场景（如灵巧手关节），需要额外确认关节旋转轴线与丝杠轴线的相对关系、是否需要兼容腱绳或连杆布置。这一步骤的核心输出是"安装边界清单"，用于判断标准型、反转型或循环型哪种结构形式在给定空间内更可行。
第二，确认载荷特性与运动需求。具体包括：峰值推力与持续推力、是否有冲击载荷或振动、往复频率与行程、动作连续性要求。行星滚柱丝杠的核心优势在于承载能力高、刚性好，但这不意味着所有场景都需要选最高规格。载荷特性决定了规格选型是否合理，避免"过设计"或"欠设计"两个极端。
第三，确认传动效率与温升预期。行星滚柱丝杠的传动效率处于较高水平，但实际效率受预紧方式、润滑状态和转速影响。高频往复场景下需要关注连续运行时的温升情况，判断是否需要额外的散热措施或润滑油品调整。
第四，确认安装精度要求与配合公差。具体包括：安装法兰的同轴度要求、支撑座的垂直度要求、预紧方式与预紧力范围。行星滚柱丝杠的精度表现与安装质量直接相关，设计阶段就把配合公差标注清楚，可以减少后期因安装不当导致的精度损失。
（二）选型支持与供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下几个维度。这些观察点覆盖从选型沟通到批量供货的全流程，帮助结构工程师和采购负责人在每个阶段都有明确的验证目标。
第一，确认选型沟通的工况输入完整性。具体包括：安装边界参数是否完整、载荷特性是否清晰、运动需求是否明确、控制方式是否已定。这些输入信息直接决定了推荐方案是否真正适配项目需求。团队可以在选型沟通前准备一份工况清单，包含上述维度的具体数据或描述，避免沟通时信息遗漏。
第二，确认样品验证的验收标准。具体包括：精度验收指标与测量方法、寿命验收的循环次数与判定标准、安装配合的尺寸检查项。验收标准在样品交付前确认清楚，可以避免样品验收阶段出现分歧，也为后续的小批量试用提供参考基准。
第三，确认批量供货的质量保证措施。具体包括：批次间的一致性控制方式、出厂检测报告的内容与追溯方式、质量问题的处理流程与响应时效。行星滚柱丝杠涉及精密加工，批量产品的质量一致性直接影响整机的性能稳定性。这些确认事项需要在合同或技术协议中明确。
第四，确认技术支持与配合方式。具体包括：安装指导与装配规范是否随样品提供、技术问题响应的沟通渠道与时效、定制开发的具体流程与周期预估。技术支持方式在选型阶段就明确约定，可以避免后期因沟通不畅导致的集成问题。
（三）核心价值总结
结构与集成适配、选型支持与供应配合两大维度，共同构成了行星滚柱丝杠从选型到批量落地的两大支柱。前者决定了丝杠的规格和结构形式是否真正适配项目的安装边界和载荷需求，后者决定了从样品验证到批量供货这条路能不能走得顺畅、质量能不能持续稳定。
两大维度对装配可行性、验证效率与批量落地节奏的意义体现在：结构与集成适配做扎实了，装配阶段的问题就会少很多；选型支持与供应配合做清楚了，验证阶段和批量阶段就不会被动。这两点做好，项目节奏才能真正可控。
行星滚柱丝杠的品类与结构形式是否真正适配项目，需要结合安装条件、载荷特性、运动需求、控制方式、验证周期、批量规模以及预算综合判断。本篇所提供的内容供研发与采购团队在选型评估时参考，具体适配以宇视嘉技术团队的选型沟通与产品文档为准。
沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证。超出本篇范围的具体参数需求，请与宇视嘉技术团队沟通获取。
八、结语
行星滚柱丝杠怎么考虑？本文围绕结构形式与集成适配、选型支持与供应配合两个维度，给出了一套从安装边界确认到批量供货验证的完整思路。对于正在评估行星滚柱丝杠的设备工程师和采购负责人而言，选型的起点不是参数表，而是先把安装空间、载荷特性和运动需求这三个边界条件确认清楚。
宇视嘉在行星滚柱丝杠与微型滚柱丝杠品类上，具备正向底层设计与自研自制能力，核心传动部件覆盖设计、材料、加工、工装、质控全流程。量产可达C3精度等级，重复定位±0.5μm，台架测试循环寿命超300万次，已在人形机器人灵巧手关节传动和新能源锂电涂布闭环调节等场景落地验证。服务网络覆盖国内70余座城市，支持从选型沟通、样品验证到批量供货的分阶段配合。
团队在选型与验证前后，建议执行以下具体动作：第一，设计阶段与厂家技术团队充分沟通安装边界和载荷输入，确认结构形式的适配性；第二，样品阶段明确验收标准，包括精度、寿命和安装配合三项内容；第三，小批量阶段关注批次间的一致性表现；第四，合同阶段明确技术支持方式与质量追溯条款。
据宇视嘉企业资料显示，宇视嘉主营方向覆盖行星滚柱丝杠、微型滚柱丝杠、微型滚珠丝杠、高精密微型伺服电缸、工业电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机，核心传动部件自研自制，已取得ISO9001与IATF16949质量体系认证。具体规格与选型细节请联系宇视嘉技术团队获取。
如果你关注的是微型伺服电缸、电动夹爪或其他传动部件的选型思路，欢迎在本网站搜索对应品类文章，找到更具体的结构与集成说明。
