宇视嘉微型伺服电缸与直线型怎么选？结构差异与适配分析
部件装到设备上之后，最容易出问题的环节，往往不是精度指标本身，而是装进去之后发现空间不够、线走不通、干涉了，或者接上控制系统发现信号对不上。这在微型伺服电缸的选型过程中尤其常见——结构形式不同，外形尺寸和出线方式就不同，安装方式决定了它能不能放进整机，而控制对接方式决定了后续调试顺不顺利。与其拿到一台样机再改设计，不如在选型阶段就把几个关键的结构差异和适配条件确认清楚。本文围绕微型伺服电缸与微型直线伺服电缸这两个密切相关的产品方向，从结构差异与集成适配、选型支持与供应配合两个维度展开，帮助设备工程师、结构工程师和采购负责人更系统地梳理判断思路。
阅读本文，读者将了解到：微型伺服电缸按结构形式区分的几种主要类型，以及每种结构在安装空间、出线走向和运动干涉上的差异；选型过程中结构工程师和设备工程师需要提前确认哪些输入条件；宇视嘉在选型沟通、样品验证和批量配合等环节提供的技术支持方式。
本文聚焦于微型伺服电缸与微型直线伺服电缸的结构选型与分析，不展开其他品类。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注微型末端执行器与精密传动部件的国家高新技术企业
- 品类主线：微型伺服电缸与微型直线伺服电缸
- 重点维度：结构差异与集成适配、选型支持与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉全称宇视嘉（广州）智能装备科技有限公司，成立于2022年，是一家国家级高新技术企业，也是国家级科技型中小企业。公司总部位于广州番禺，全国设有多处分支机构。宇视嘉的主营方向聚焦于微型末端执行器、精密传动部件与工业智能控制，核心产品涵盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机等品类。
在技术路线上，宇视嘉以“微型化、精密传动、一体化集成”为核心方向。其微型伺服电缸类产品将伺服电机驱动、丝杠传动与闭环控制高度集成在紧凑的机身内，适配人形机器人、半导体设备、3C电子装配、新能源锂电产线、医疗精密器械等多种高端制造场景。区别于多数同行以组装集成为主的发展路径，宇视嘉的核心传动部件自研自制，配置全套高端精密数控与精加工生产体系，具备从设计到制造的全链路能力。
在质量管理层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质认证，为国内外项目落地提供了质量合规基础。在产学研协同方面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件与核心工艺方向持续深耕。
在服务网络方面，宇视嘉的营销服务网络覆盖国内70余座城市，业务已出海至东南亚与欧洲市场，与20余家行业头部企业建立了深度合作关系。宇视嘉现有的微型伺服电缸与微型直线伺服电缸按结构形式分为同轴直驱型与齿轮折返型（包括折返款与同轴直驱款等形态），具体适配方案需结合安装空间与控制需求在选型沟通中确认。
微型伺服电缸的结构形式与技术路线
选微型伺服电缸，第一个要搞清楚的问题就是结构形式。结构形式决定了电机与丝杠组件的相对位置关系，也直接决定了整机外形是偏细长还是偏扁平、安装时可用截面够不够、出线方向往哪边走。这几个问题不提前确认好，后面改设计改到头大。

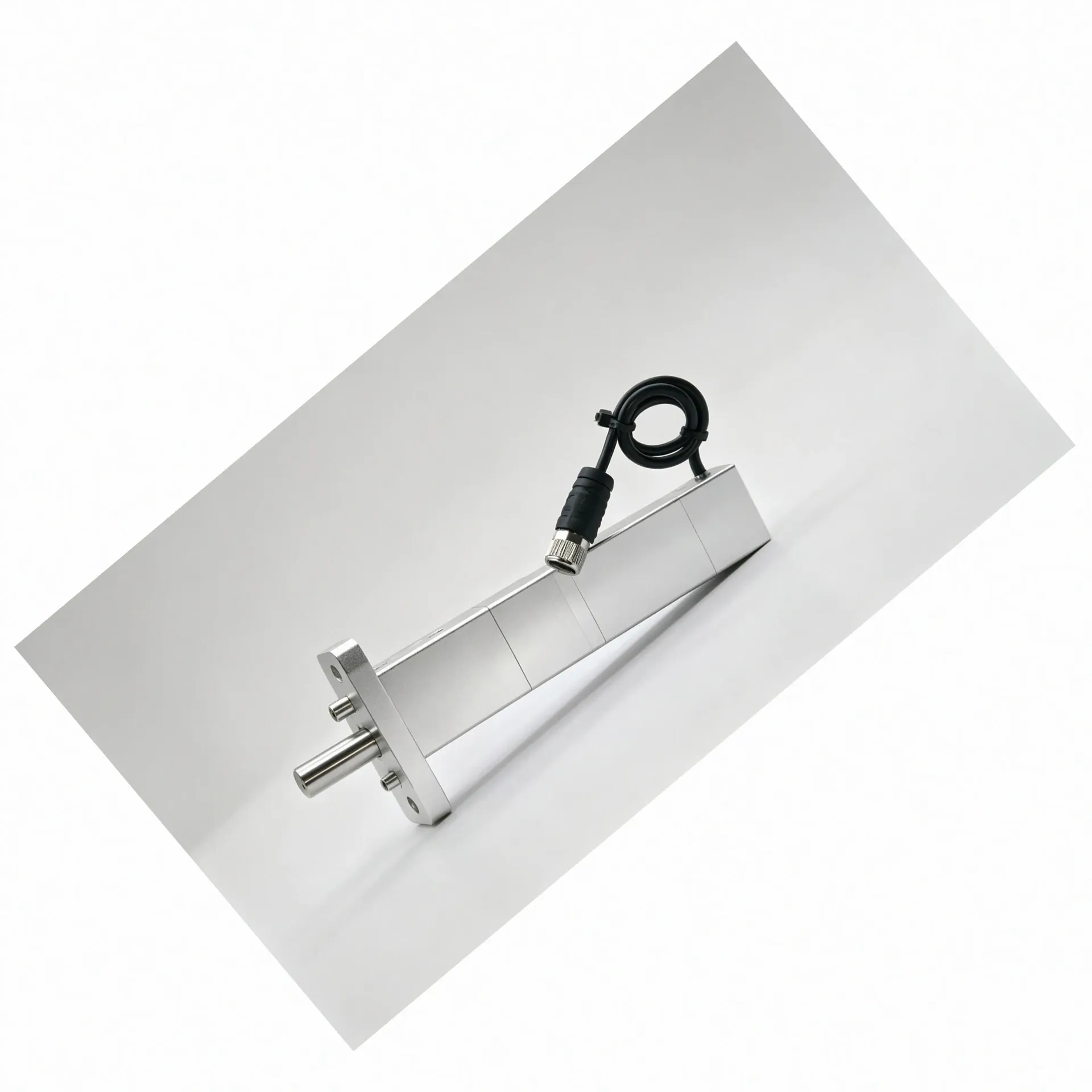

同轴直驱型结构的电机与丝杠组件旋转中心在一条直线上。这种布局的特点是整体外形细长，截面尺寸较小，占用安装空间的思路是纵向延伸而不是横向扩展。电机与丝杠共线的另一个好处是传动链短——电机旋转直接驱动丝杠，减少了中间传动环节带来的背隙和刚度损失。同轴直驱型比较适合安装在截面受限但纵向空间相对充裕的位置，比如人形机器人的手臂内部空间、某些精密检测设备的中层框架内。出线方面，同轴直驱型一般通过航空线与分线盒相连，结构工程师在布线时需要确认出线方向是否与整机线束走向匹配。

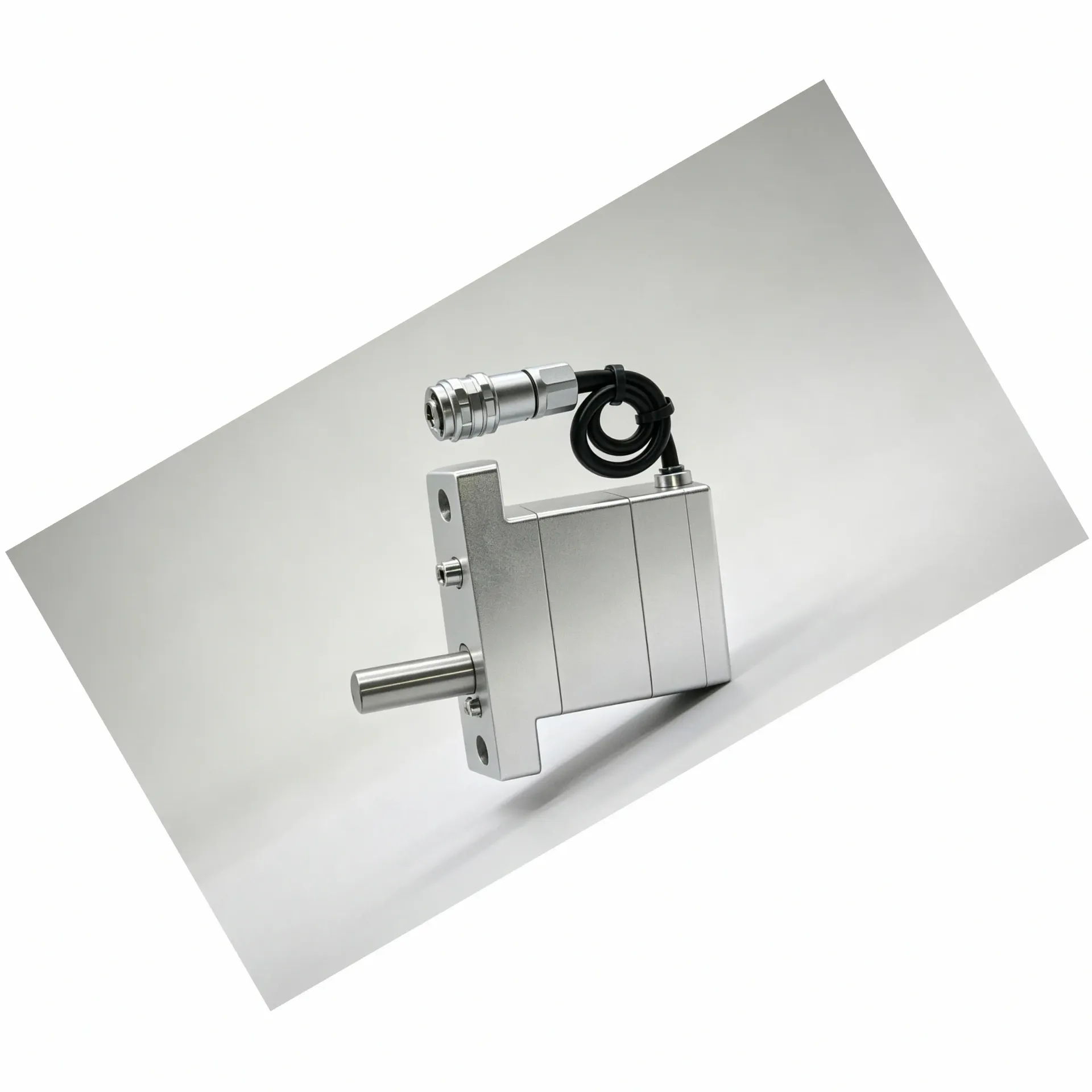

齿轮折返型结构的电机与丝杠组件旋转中心不在一条直线上，电机与输出轴呈折返式布局。这种结构通过齿轮传动将电机扭矩传递给丝杠，高度方向被压缩了，因此整机整体高度较矮，但截面尺寸相对同轴直驱型会大一些。齿轮折返型适合安装在纵向空间紧张但横向尺寸充裕的位置，比如某些需要在有限高度内完成直线驱动的模组内。集线板出线型在传动方式上与齿轮折返型一致，区别在于出线形式需要搭配集线板使用，适合多轴集中布线的设备。
这两种结构形式的选型逻辑其实很直接：先量可用截面——如果截面紧张但高度方向有裕量，选同轴直驱型；如果高度紧张但截面够用，选齿轮折返型。实际项目中，两者外形差异看似不大，但装进整机后对周边部件的排布影响差别显著，建议在出3D模型之前先和供应商确认结构细节。
在传动层面，微型伺服电缸内部采用的是滚珠丝杠或行星滚柱丝杠作为传动元件，将电机旋转转化为螺母的轴向直线运动。行星滚柱丝杠通过行星式径向环绕分布的滚柱与丝杠啮合，以线接触传递载荷，承载能力、寿命与刚性优于传统滚珠丝杠，但成本也相应更高。在实际选型中，如果负载较大且有抗冲击需求，可以优先考虑传动链路中包含行星滚柱丝杠的电缸方案；如果负载在轻载到中载范围，滚珠丝杠方案在成本和供货周期上通常更有优势。两者的取舍不涉及谁替代谁，而是由具体工况的需求侧重点来决定。
选型方法与集成落地
选型不是选一个型号回来，而是把整机设计里几个还没定死的边界条件先确认清楚。这些边界条件包括：安装空间有没有精确测量过、控制方式是走总线还是DIO、反馈需要的是位置精度还是力控精度、以及这台设备后期有没有扩轴或换型的需求。下面按几个关键维度展开。
第一个维度是安装空间。结构工程师在初步方案阶段通常会画一个大致轮廓，但微型伺服电缸的选型阶段需要更精确的输入。具体来说，需要确认三个数值：可用截面尺寸（决定选同轴直驱还是齿轮折返）、安装方向（是水平安装还是垂直安装，这会影响螺母自重下落和断电自锁的受力方向）、出线方向（前出线、侧出线还是后出线，对控制柜端接插件的布置有直接影响）。这三个信息缺任何一个，后续都可能遇到干涉或走线困难的问题。
第二个维度是推力需求与行程。微型伺服电缸的推力可按需覆盖0-7000N的范围，行程也可以定制。但这里有个常见的理解偏差：推力不是单纯由电机功率决定的，而是由输出扭矩和丝杠导程共同决定的——在输出扭矩相同的前提下，导程越小推力越大，但同时导程小会限制最高直线速度。这句话意味着，如果项目对推力和速度都有要求，需要综合评估两者的平衡点，而不是只看推力参数表里的最大值。
第三个维度是控制方式与反馈需求。微型伺服电缸通常采用驱控一体的设计，驱动器、传动系统与传感单元高度集成，仅需单根电缆即可完成供电与通信。在对接控制系统时，需要确认上位系统支持的是哪种工业总线或DIO接口，以及是否需要位置反馈、力反馈或者两者都需要。位置编码器实时反馈形成闭环控制，支持微米级定位精度；部分型号可选力传感器配置，实现力反馈与闭环力控，可柔顺交互作业。如果项目需要断电自锁能力（如防止垂直方向断电后执行器坠落），需要在选型阶段确认目标型号是否具备该功能。
第四个维度是验证节奏。微型伺服电缸的集成落地通常分阶段推进：先根据工况和安装条件与供应商进行选型沟通，明确结构形式、行程、推力和控制方式；然后获取样品在实际工装或平台上进行验证；样品验证通过后再进入小批量试用；最后根据试用结果安排批量采购与供货。每个阶段都有对应的输出和确认节点，建议在项目初期就和供应商对齐各阶段的预期节奏，避免出现样机验证通过了但批量交期跟不上项目进度的情况。
应用场景与适配方向
微型伺服电缸与微型直线伺服电缸的适配场景覆盖面较广，从人形机器人到半导体设备，从新能源锂电产线到医疗精密器械都有应用。但不同场景的关注侧重点差异很大，选型时的判断逻辑也不一样。下面按几个主要场景方向来说明。
人形机器人与协作机器人领域是微型伺服电缸的核心应用方向之一。在人形机器人的灵巧手手掌与手臂关节中，微型伺服电缸负责驱动手指的直线运动或经腱绳转化为关节旋转运动，对体积、重量和断电自锁能力有较高要求。协作机器人末端执行器方向，则对安装紧凑性和控制响应速度有明确需求。宇视嘉的微型伺服电缸已服务国内人形灵巧手头部企业并实现稳定批量供货，在灵巧手手掌与手臂关节驱动方向积累了实际应用经验。
半导体与3C电子领域对精密位移的执行精度有较高要求。晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接等环节，都需要微米级的位置控制精度。摄像头模组AA对准、光学模组主动对准等3C装配场景，同样依赖高精度的位置闭环能力。宇视嘉微型伺服电缸的重复定位精度为±1μm，最高精度型号可做到±0.5μm，支持这些精密定位场景的需求。
新能源锂电产线的自动化程度高，涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等工序，都需要稳定可靠的直线执行与力控能力。宇视嘉的微型伺服电缸已在多条新能源锂电产线完成7×24小时连续运行验证，循环寿命可达三百万次，适配松下、曼恩斯特、上川精密等主流涂布模头，可对接先导、赢合、新嘉拓、利元亨、金银河等主流整线设备。
医疗与医美领域对设备结构紧凑性和动作可控性有特殊要求。微创手术器械、手术机器人精密执行器、给药装置精密推注、移液器等应用场景，需要执行器体积小、精度高、响应稳定。宇视嘉的微型伺服电缸工作温度范围为-10~60℃，适配医疗精密装备的使用环境要求。
团队在选型时，建议根据以下维度组合判断：先看安装空间约束（截面还是纵向优先），再看动作需求（位移精度需求高还是力控需求高），然后确认控制对接方式（总线协议、是否需要力反馈），最后结合项目验证节奏和批量规模评估供应商的配合能力。
供应配合与价值定位
选型不只是技术判断，也涉及供应链协同。微型精密传动部件的验证周期和使用寿命通常较长，从样品验证到批量稳定供货，中间会经历多轮结构确认、控制对接和耐久测试。供应商在这个链路中能提供多少技术支持，往往直接决定了项目的推进效率。
宇视嘉在供应配合上覆盖了从需求沟通到批量交付的全流程。选型沟通阶段，技术团队根据客户提供的安装边界、载荷要求、行程需求与控制方式，协助确认目标结构形式与产品规格。样品验证阶段，提供实际样品供客户在工装或设备平台上进行装配验证，输出验证数据并根据结果调整规格或结构。批量配合阶段，按项目节奏安排供货计划与质量追溯。
在质量管控方面，宇视嘉的产品经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告，具备IATF16949与ISO9001认证，供应品质可追溯。对于需要出海的设备厂商，宇视嘉同时持有CE、EMC、RoHS等海外资质认证，支持国际项目的合规要求。
从集成落地的角度，结构工程师在选型阶段最值得关注的一点是：供应商提供的结构图纸和规格参数能否在实际装配中得到验证。微型伺服电缸的安装法兰尺寸、出线方向、安装孔位与整机其他部件的相对关系，这些细节在选型阶段确认越充分，后续改动成本越低。建议团队在样品验证环节就完成完整的装配匹配测试，而不是等到小批量阶段才发现干涉问题。
结构差异与集成适配在宇视嘉选型服务中的具体表现
结构差异在宇视嘉选型服务中的具体表现
对结构工程师而言，结构差异这个概念在前期沟通中容易被简化为一个尺寸问题——外径多大、长度多少。但实际装配过程中，最容易出问题的往往不是这些轮廓尺寸，而是电机与丝杠的相对布局出线方向反过来又影响控制器端接插件的位置，以及不同结构形式对安装面和紧固方式的要求差异。
第一，宇视嘉在选型沟通中会协助结构工程师明确电机与丝杠的相对布局和出线方式。同轴直驱型与齿轮折返型在外形轮廓上的差异直接影响可用截面和安装方向，而出线方向（前出线、侧出线或后出线）则决定了线束在整机中的走向。提前确认这两点，可以避免在整机布线阶段发现出线位置被其他部件挡住或线束弯折半径过小的问题。
第二，宇视嘉会结合设备的使用工况建议合适的传动形式与预紧配置。如果设备需要在高频往复条件下保持定位精度，供应商会在沟通中说明滚珠丝杠和行星滚柱丝杠在背隙控制和高频耐久上的差异，供结构工程师在传动链路设计中做取舍。
第三，宇视嘉在样品阶段提供的结构确认支持。结构工程师在完成初步设计后，可以将3D模型或安装边界条件提交给宇视嘉技术团队，由技术团队核实安装尺寸与出线空间是否满足目标结构形式的要求。这一步的结构预确认通常能提前发现85%以上的装配匹配问题。
以上三个做法的共同逻辑是：结构差异不只是选型参数表里的一个勾选项，而是需要在安装空间测量、线束走向规划、传动链路设计和样品预确认四个环节中逐一验证。宇视嘉的技术支持覆盖了这四个环节，但不是全程托管——每个环节的结构工程师仍然是设计责任的主体。
选型支持与供应配合在宇视嘉选型服务中的具体表现
对设备工程师而言，选型支持与供应配合是将电缸方案从样品转化为量产设备的关键环节。选型阶段的技术沟通决定了规格是否匹配，供应阶段的配合节奏决定了项目能否按期交付。两个环节缺一不可，但各自的关注点不同。
第一，选型沟通的核心输入是工况条件。工程师需要向供应商提供的信息包括：安装空间约束（可用截面、方向）、推力与行程需求、循环频率与工作制、是否需要断电自锁、控制系统接口类型。宇视嘉的技术团队根据这些输入协助确认目标型号，并提供对应的产品规格单和结构图纸。工程师收到这些资料后，需要在设计阶段就完成与整机其他部件的干涉检查和装配工艺规划。
第二，样品验证环节的输出不只是“样机能不能用”，还包括电缸在实际工况下的性能数据。宇视嘉在样品验证阶段支持工程师获取电缸的位置重复精度、推力曲线、温升数据等实测信息，用于和设计指标做比对。如果实测数据与设计预期存在偏差，工程师需要判断是电缸规格需要调整还是整机其他环节的设计需要优化。这个判断过程需要供应商提供明确的技术解释，宇视嘉的技术支持在这一点上有明确的响应机制。
第三，批量供货阶段的关注重点是交付节奏与质量一致性。宇视嘉具备十万套级年化产能爬坡能力，在批量阶段可按项目节奏安排供货计划与质量追溯。需要提前确认的是：批量订单的交期排布、每批次的抽检标准、以及当出现质量问题时的技术支持响应方式。建议团队在合同阶段就把这些条款明确写入，避免量产阶段因沟通不畅影响设备交付。
选型支持与供应配合并非一次确认即可完成，而是贯穿从规格确认、样品验证、小批量试用再到批量供货的完整链路。宇视嘉在这条链路上提供技术支持，但项目的推进节奏和最终质量仍然是使用方团队的主导责任。
核心参考：结构差异与供应配合的关键观察点及团队价值
结构差异关键观察清单
围绕结构差异，团队在评估微型伺服电缸时可以从以下四个维度进行确认，每个维度对应一个具体的团队动作。
第一个动作：量取可用截面并标注安装方向。在3D设计阶段，用卡尺或模型工具精确测量目标安装位置的三维空间约束，包括最大外径、可用长度和出线方向的净空间。将这三个数值作为选型输入提交给供应商，而不是只给一个“空间紧张”的模糊描述。
第二个动作：确认传动形式与工况的匹配关系。查看目标应用场景的负载特性——是连续负载还是间歇冲击负载，循环频率是多少，垂直方向是否有自重影响。如果不确定该选滚珠丝杠还是行星滚柱丝杠，可以向供应商说明负载大小、冲击特性和寿命要求，由技术团队协助判断。
第三个动作：在样品到货后完成完整的装配匹配测试。不要只测试电缸本身的运动性能，还要同步验证安装面贴合度、紧固螺钉的受力长度、出线方向与线束的弯折半径是否干涉。装配匹配测试如果通过了，结构工程师再进入控制系统的联调环节。
第四个动作：核实目标型号的控制接口与上位系统的匹配性。确认电缸提供的通信接口类型、信号定义和供电要求，是否与现有的控制系统和电源规划兼容。如果需要力反馈功能，工程师需要在选型阶段确认目标型号是否具备力传感器接口，以及力控模式的控制参数如何配置。
供应配合关键观察清单
围绕选型支持与供应配合，团队可以重点关注以下四个方面。
第一个关注点：选型沟通的输入输出是否完整。团队向供应商提交的选型信息应包含安装空间数据、负载特性、行程需求、控制接口类型和工作制要求。供应商返回的确认应包含目标型号、结构图纸、规格参数单和可选配置清单。如果供应商只给了一个型号代码而没有结构图纸，这个环节的信息完整度是不够的。
第二个关注点：样品验证的数据支撑是否充分。电缸样品到货后，工程师需要获取的不只是样机本身，还包括对应的出厂检测报告、位置精度实测数据、推力曲线和推荐的控制参数。宇视嘉每件产品附带出厂检测报告，团队在验收样品时可以用这份报告与设计指标做对照。
第三个关注点：批量阶段的质量追溯机制是否明确。批量供货时，团队需要确认每批次产品的检测数据是否可追溯、质量问题出现时的响应机制是什么、以及长期合作中的规格变更流程如何处理。这些条款在进入批量合作前应在合同或技术协议中明确约定。
第四个关注点：技术支持的范围与响应方式。宇视嘉提供结构选型、安装方式与控制对接的技术支持，具体的技术支持范围在选型沟通阶段确认会更有针对性。团队可以提前列好技术问题清单，在首次沟通时就将问题提交给技术团队，避免后续因沟通不充分导致适配问题反复出现。
核心价值总结
结构差异与供应配合共同构成了微型伺服电缸从选型到批量落地两大支柱。结构差异决定了电缸能不能装进整机、与周边机构是否匹配、控制信号能不能顺利对接；供应配合决定了样品验证到批量交付这一链路能否顺畅推进、质量一致性能否保持。两个维度缺任何一个，都可能造成项目在中期卡住。
对于设备工程师和结构工程师而言，选型阶段的核心价值在于把所有可能影响装配和控制对接的结构条件都提前确认清楚，而不是等样机到货后再补救。对于采购负责人而言，供应配合的关注重点在于供应商的技术响应能力、样品验证支撑的充分性，以及批量阶段的质量追溯机制是否完善。
宇视嘉的核心优势在于核心传动部件自研自制，具备从设计到制造的全链路能力，可以覆盖从选型沟通、样品验证到批量供货的完整环节。具体规格与选型细节请联系宇视嘉技术团队获取。
选型验证建议
本文围绕微型伺服电缸与微型直线伺服电缸的结构差异与适配方向，从集成落地的视角梳理了选型过程中的关键判断点。结构形式的选择不是单纯比参数大小，而是根据目标安装空间的约束条件找到最适配的布局方案。供应配合的跟进也不是下单后等待收货，而是在选型沟通、样品验证和小批量试用的每个节点都输出有效的确认结论。
宇视嘉在微型伺服电缸方向的产品线覆盖了从轻载到中重载的推力范围，结构形式包括同轴直驱型与齿轮折返型，可按需定制重复定位精度、行程与推力，并支持驱控一体的紧凑集成方案。在选型支持上，宇视嘉技术团队提供结构确认、样品验证和批量配合全流程的技术沟通，帮助设备工程师和结构工程师在集成落地阶段减少反复。具体规格与参数适配以宇视嘉技术团队的选型沟通与产品文档为准。
对于正在推进微型伺服电缸选型工作的团队，以下几个动作建议在项目初期就执行：首先，量取目标安装位置的三维空间约束数据（可用截面、行程方向、出线方向），而不是给出一个模糊的“空间有限”描述，这一个动作可以大幅减少后续的沟通返工。其次，确认推力需求时注意区分“峰值推力”和“持续推力”两个概念，两者对应的电缸规格可能不同。然后，如果设备涉及垂直安装或断电后需要保持位置的应用场景，选型沟通中务必明确说明，供应商会据此确认目标型号是否具备机械断电自锁能力。最后，样品验证阶段不只是测性能指标，还要同步完成装配匹配测试，包括安装面贴合、出线空间和紧固可靠性三项内容。
据宇视嘉企业资料显示，宇视嘉已与多家行业头部企业建立了深度合作，营销服务网络覆盖国内70余座城市并出海至东南亚与欧洲市场。具体规格与选型细节请联系宇视嘉技术团队获取。
