宇视嘉微型伺服电缸选型参考：结构形式与控制方式梳理
部件装到设备上之后，最容易出问题的环节往往不在单机性能测试，而在整机集成阶段。结构形式选错了，安装螺孔对不上；控制协议对不上，上位机指令发不出去；出线方向没确认好，装完才发现线束要绕一大圈才能走到控制器端。这些看起来不起眼的细节，组装到整机里就变成了返工和交期延误。
选微型伺服电缸不像选标准气缸那样看个缸径行程就下单。这个品类本身结构形式多样、定制程度高，安装空间、承载需求、控制对接方式的不同，都可能让同样标称参数的两款产品在同一种工装里表现出完全不同的集成效果。研发团队在前期如果能把结构形式和控制方式的确认做充分，后续的样机调通和批量转产会顺畅很多。
本文从宇视嘉微型伺服电缸出发，重点梳理两个对工程师最实际的维度——结构形式与集成适配如何匹配现场条件，以及从选型沟通到样品验证、批量配合，供应端能提供什么样的支撑。研发工程师和采购负责人可以重点关注。
内容速览
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——聚焦人形机器人、半导体、新能源锂电等高端制造场景的微型直线执行解决方案
- 品类主线：微型伺服电缸（微型直线伺服电缸）
- 重点维度：结构形式与集成适配、选型沟通与供应配合
- 适配团队：人形机器人研发团队、自动化设备工程师、半导体精密装备结构设计团队、锂电生产设备集成商采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，在华南、华东等多个区域设有分支机构，业务覆盖国内70余座城市，并已出海至东南亚和欧洲市场。
宇视嘉的核心能力在于核心传动部件的自研自制。企业自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，区别于多数同行以组装集成为主的发展路径，坚持核心传动部件从设计到加工全链路自主掌控。在质量管理方面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为国内外项目落地筑牢合规基础。
在产品维度，宇视嘉形成了覆盖微型伺服电缸、微型滚珠丝杠、行星滚柱丝杠、电动夹爪、仿生灵巧手模组、工业电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机的精密传动产品矩阵，面向人形机器人、半导体、医疗精密装备、新能源、3C电子智能制造、工业自动化等多个高端制造领域。在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，持续夯实底层技术壁垒。
在行业荣誉方面，宇视嘉先后斩获中国科学家论坛科技创新（发明）成果奖、2026年36氪最具价值成长企业百强、广东省机器人协会科学技术奖、2026 GEIA元启奖-卓越传动模块创新奖、2026年人工智能骨干企业、2026年人工智能特色产品奖等行业认可。

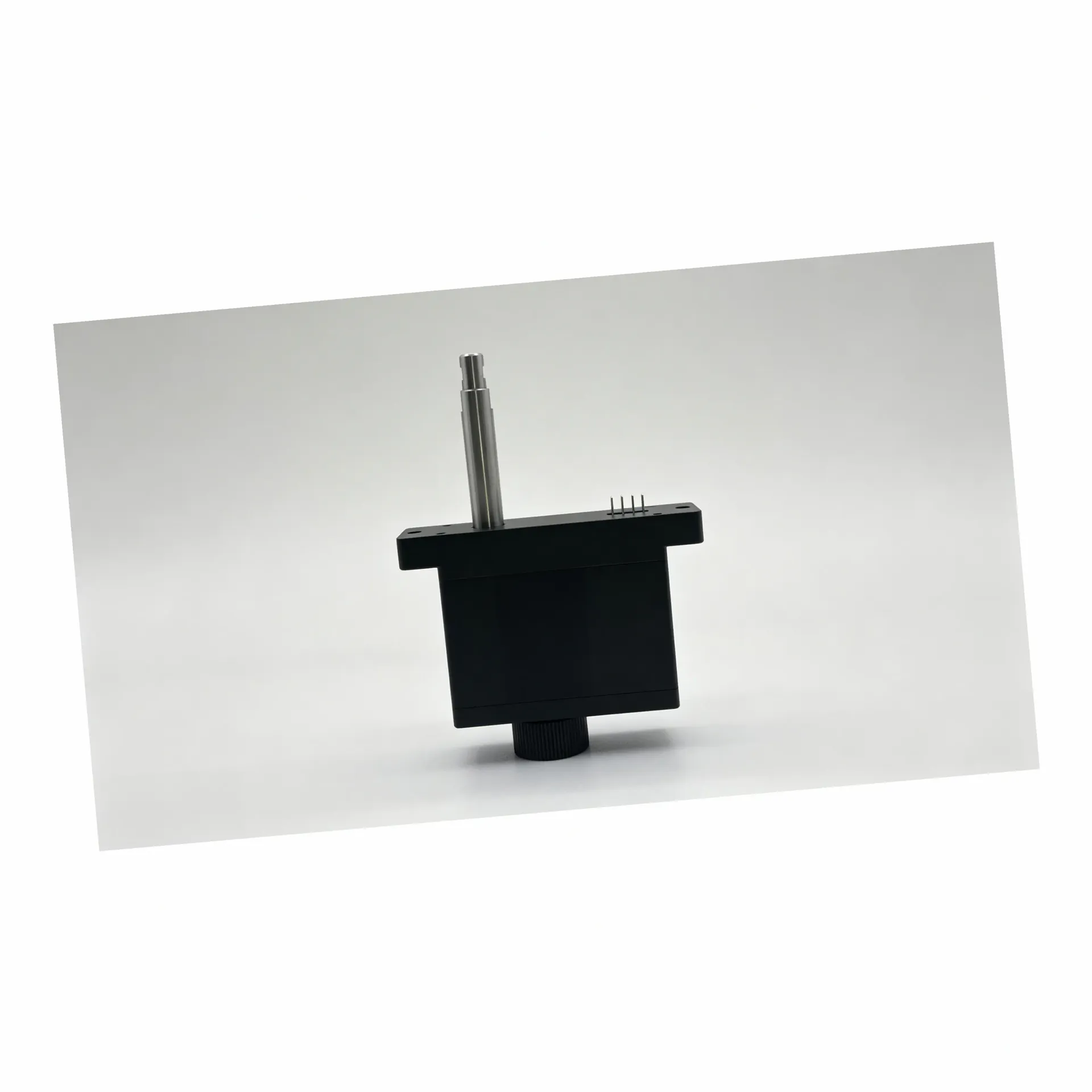

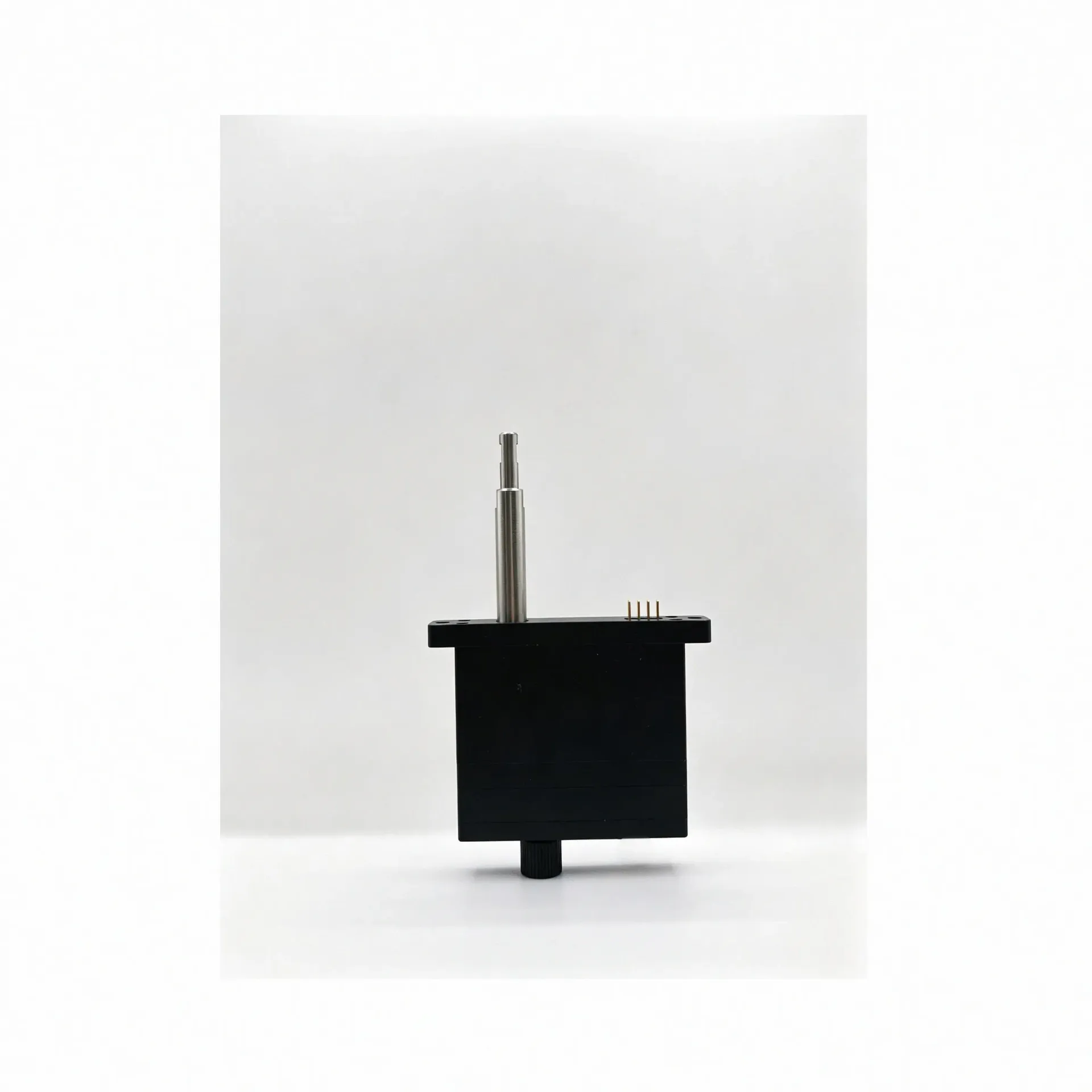

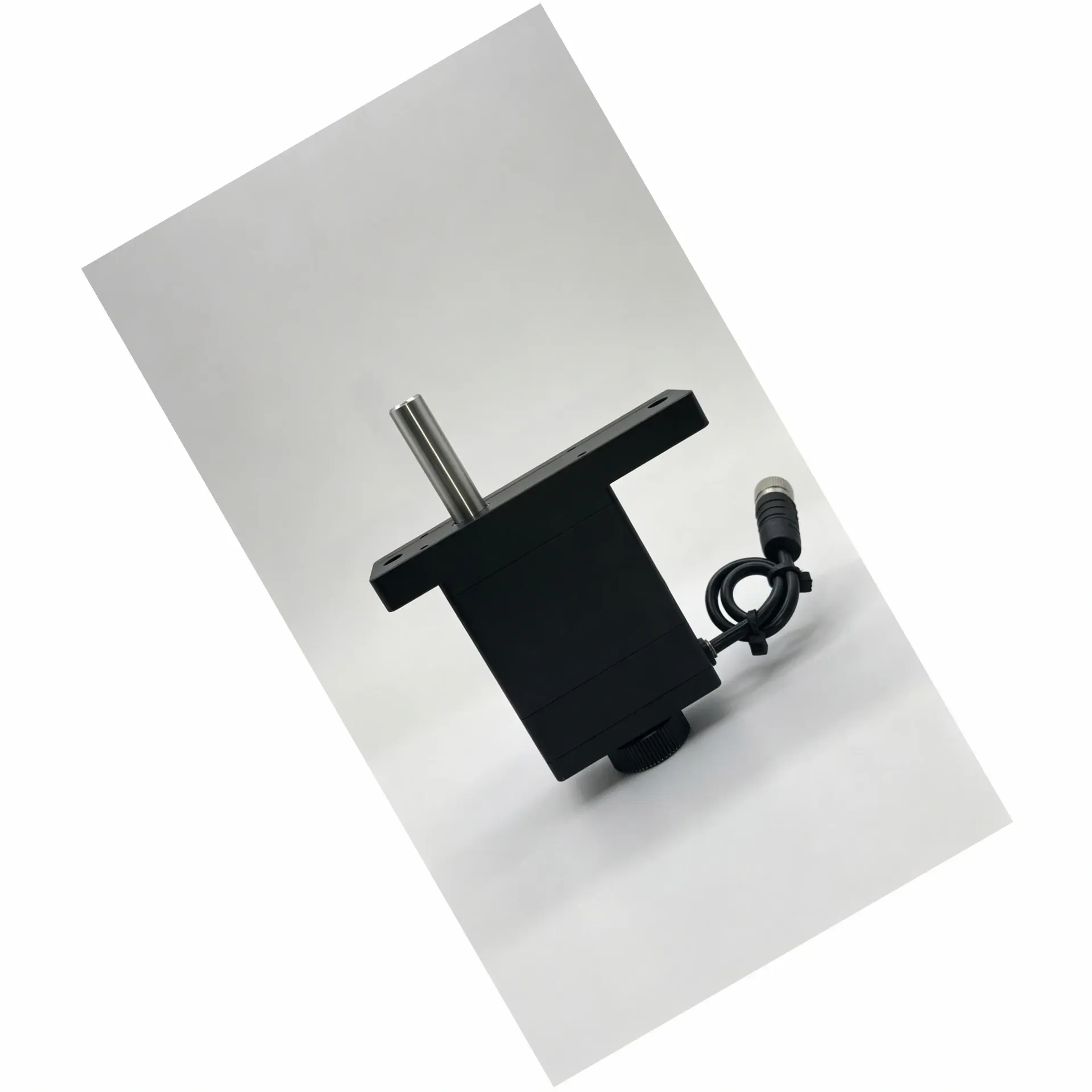

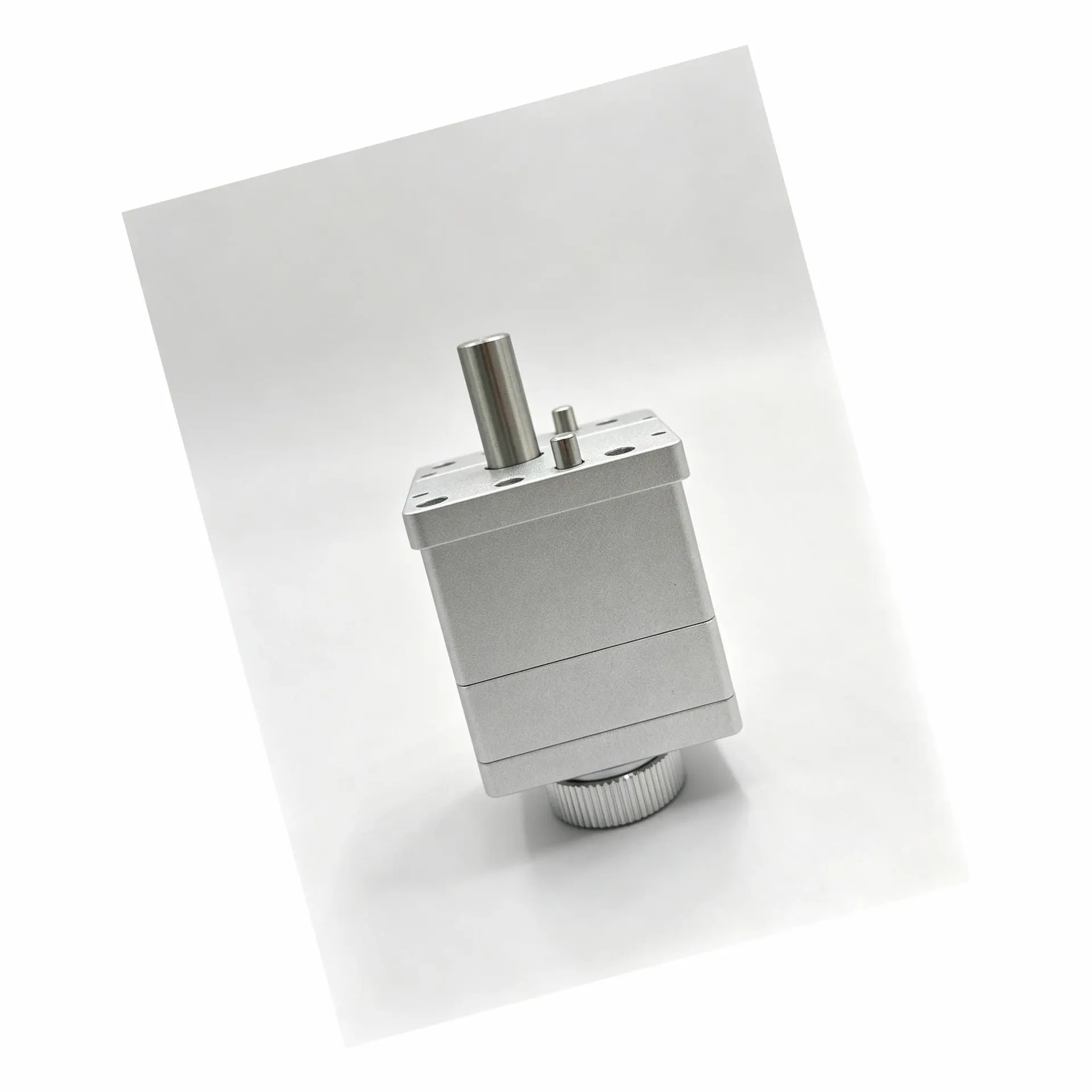

从产品体系看，宇视嘉的微型伺服电缸属于高精度直线执行器，核心原理是伺服电机驱动内部丝杠旋转，将旋转运动转化为螺母的轴向直线运动，再由位置编码器实时反馈形成闭环控制。产品采用驱控一体的高度微小化设计，结构紧凑，便于嵌入式集成。
本品类的结构形式与技术路线
在结构形式层面，微型伺服电缸根据电机轴线与丝杠轴线的相对布置关系，主要分为同轴直驱与折返式两大类。两种结构形式在外形尺寸、安装方式和适用空间上各有特点，选型时需要结合设备内部的具体约束来判断。

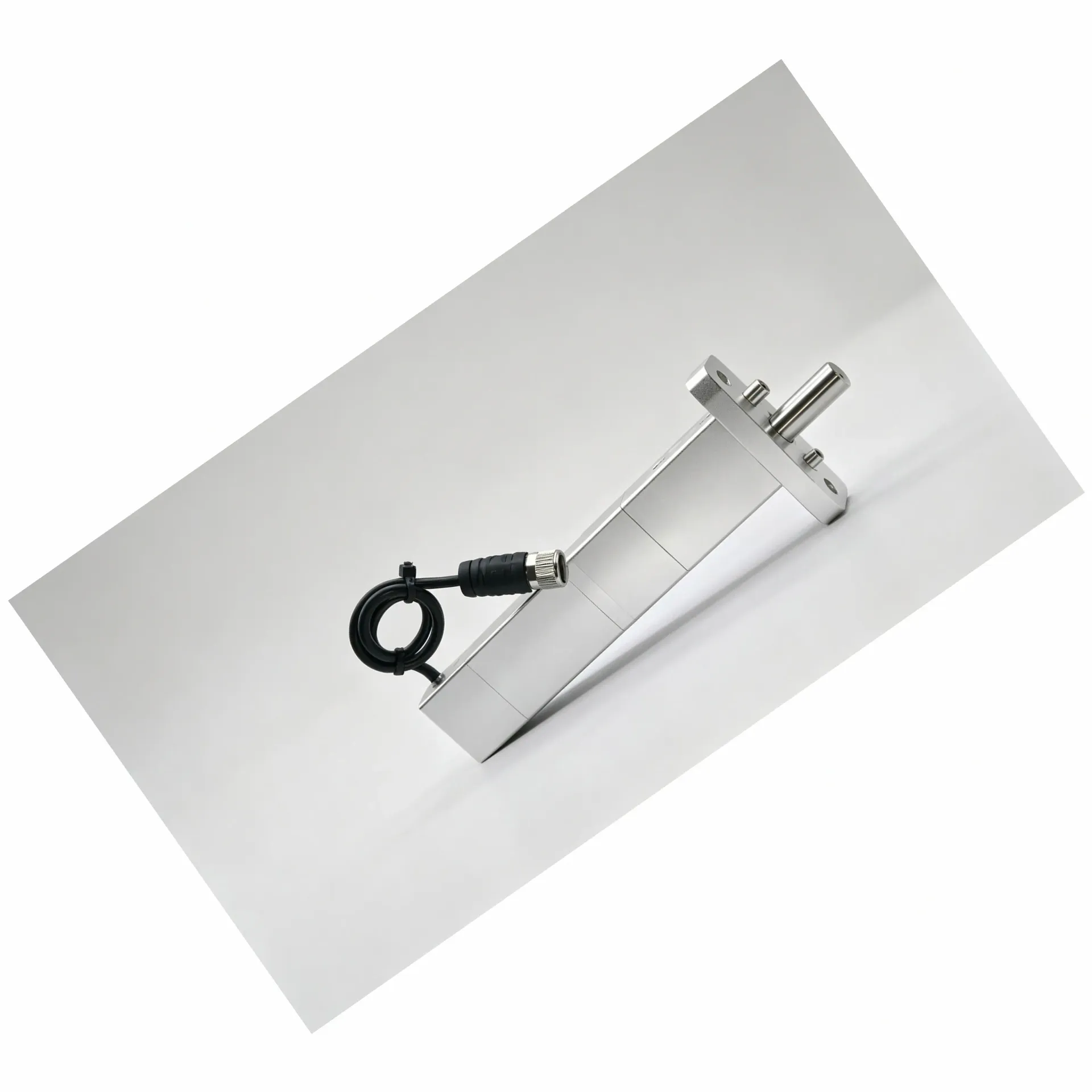

同轴直驱结构的特点是电机与丝杠组件的旋转中心在同一条轴线上。这种布置方式整体外形细长，截面尺寸相对较小，适合安装在截面空间受限但纵向空间较为宽裕的位置。同轴直驱结构的出线一般通过航空线与分线盒相连，选型时要提前确认出线方向与设备内部走线通道是否匹配。
折返式结构的电机与丝杠组件旋转中心不在同一条轴线上，通过传动齿轮实现电机与输出轴的折返布局。这种结构的优势是高度方向更紧凑，适合安装在纵向空间受限但截面空间相对充裕的位置。折返式结构出线方向与同轴直驱有所区别，需要结合具体机型的出线接口位置来判断走线方案。
还有一种采用折返式传动原理的集线板出线方式，传动方式与折返式一致，区别在于出线形式需要搭配集线板使用，适合多轴集中布线的设备选型。
从技术路线看，微型伺服电缸的核心优势集中在小体积、驱控一体、高精度闭环与断电自锁几个维度。产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度等级对应不同的应用需求，在选型沟通时需要明确实际工况对精度的要求。推力范围可按需覆盖0-7000N，支持力传感反馈与闭环力控。工作温度范围为-10~60℃。在耐久性方面，可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。
断电自锁是这类产品在安全设计上的一个特点。电缸内置机械断电自锁机构，断电后稳固保持当前位置，无需持续通电维持锁紧状态。这个功能在意外断电场景下能防止执行部件回退或坠落，对设备安全和工件保护有实际意义。
驱控一体设计将驱动器、传动系统与传感单元高度集成在紧凑壳体内。这种集成方式简化了设备端的布线与装配环节，但同时也需要工程师在选型阶段确认控制接口与上位系统的兼容性。
选型方法与集成落地
微型伺服电缸的选型流程从结构形式确认开始，这是工程师在项目前期最容易出现判断偏差的环节。选型沟通时，工程师通常先提供安装边界条件——可用截面、安装方向、出线方向、传动轴连接方式——技术团队根据这些条件给出结构形式的建议。同轴直驱与折返式各有明确的适用场景，但设备内部空间的具体约束往往需要反复确认才能判断哪种形式真正合适。
第一步要确认的是可用截面和安装方向。同轴直驱结构外形细长，截面尺寸较小，适合截面受限的安装位；折返式结构高度较矮，适合纵向空间受限的安装位。出线方向（航空线走哪一侧、分线盒朝向）决定了线束在设备内部的走向，需要在结构设计阶段就纳入整体布线规划。
第二步要确认的是负载与行程需求。工程师需要提供最大推力需求、有效行程以及是否需要断电自锁功能。推力范围可按需定制，行程同样可按需调整，这两个参数的确认直接影响电缸的规格选型。断电自锁功能由机械结构实现，区别于依赖电磁抱闸的方案，可靠性更高。
第三步要确认的是控制方式对接。通讯协议类型、工业总线或DIO接口的信号定义、控制器的采样频率与编码器分辨率是否兼容，这些问题在选型阶段越早确认越好。驱控一体设计简化了外部布线，但电气接口的匹配性直接影响后期调通难度。工程师需要确认控制器的通讯能力与电缸的接口规格是否匹配。
第四步要确认的是精度需求。产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。两个精度等级对应不同的成本与交付周期，在选型沟通时需要结合实际工艺要求明确精度需求等级，不必一味追求最高精度。
从选型沟通到样品验证，宇视嘉提供全流程的技术支持。工程师提供安装条件、负载参数与动作需求后，技术团队给出结构形式与规格建议，双方确认后进入样品交付阶段。样品在客户实际工装或测试平台上进行验证，工程师观察安装接口是否匹配、推力输出是否满足、重复定位精度是否达标、循环运行是否稳定。样品验证中发现的问题由技术团队跟进分析，必要时调整方案再次交付样品验证。
从样品验证到批量转产，中间通常还有小批量试用阶段。小批量试用的主要目的是在实际工况下进一步验证可靠性与批量一致性，确认产能能够满足批量需求。这个阶段的反馈数据对最终转产决策很关键。
应用场景与适配方向
人形机器人是微型伺服电缸的核心应用方向之一。灵巧手手掌与手臂驱动对电缸的体积、集成度与响应速度要求极高，驱控一体设计省去了外部驱动器与复杂走线，在灵巧手狭小的内部空间里是现实可行的方案。关节驱动需要高响应速度与稳定的位置控制，电缸的高精度闭环特性能够满足这类需求，但具体适配需要结合关节空间约束做结构确认。
新能源锂电是另一个重点场景。涂布模头间隙调节对间隙控制的精度要求极高，电缸的微米级闭环控制直接影响涂布均匀性和产品一致性。极耳焊接压紧与电芯装配需要稳定的夹持力与可靠的断电自锁，防止意外断电时工件坠落。激光焊接压紧、化成分容探针压合与电池测试探针力控等环节，同样对电缸的力控精度与可靠性有明确需求。
半导体精密装备对电缸的要求集中在精度与稳定性两个维度。晶圆搬运与晶圆对位执行器需要高重复定位精度保障对位准确性与产品良率。晶圆顶针顶升与划片机上下料等工艺环节对微米级精度的需求同样明确。洁净室应用环境对电缸的材料与密封有特殊要求，需要在选型沟通时明确说明。
医疗精密装备方向，电缸应用于微创手术器械、手术机器人精密执行器等场景，对结构紧凑、动作可控与安全保障有严格要求。断电自锁功能在医疗场景中是重要的安全设计。
3C电子精密装配方向，摄像头模组AA对准、光学模组主动对准、PCB压贴焊接等工艺环节对位置精度与力控一致性有较高要求。电缸的力传感反馈与闭环力控功能在这些场景中有明确的适配价值。
协作机器人末端执行器方向，结构紧凑、高精度力控与易集成是主要需求。电缸的驱控一体设计与标准化接口降低了与机器人控制系统的对接难度，已有多款协作机器人末端执行器方案采用了这类配置。
供应配合与价值定位
宇视嘉建立了从选型沟通到批量交付的分阶段配合流程。选型沟通阶段，技术团队了解工况与安装条件，提供结构形式与规格建议；样品验证阶段，按确认结论交付样品，由客户在实际工装或平台上验证各项性能指标；小批量试用阶段，在样品验证通过后进入小批量阶段，进一步验证可靠性与批量一致性；批量配合阶段，按批量节奏安排供货与技术跟进。
在技术支持方面，宇视嘉提供结构选型、安装方式指导与控制对接沟通。工程师在样品阶段遇到的结构接口、推力校准或通讯对接问题，技术团队会跟进分析并给出建议。这种从前期沟通到后期跟进的全流程支撑，对于人形机器人整机厂和自动化设备集成商来说是项目落地的实际保障。
宇视嘉的服务网络覆盖国内70余座城市，能够支撑区域客户的技术需求与响应时效。具体项目合作中，建议工程师提前与宇视嘉技术团队确认供应节奏与技术支持范围，以便在项目规划阶段做好节点安排。
结构形式与集成适配在宇视嘉选型服务中的具体表现
（一）结构形式与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式与集成适配在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。
第一，电机与丝杠的相对布置方式决定了整机的外形轮廓与出线走向。同轴直驱结构外形细长，截面尺寸较小，但电机尾端需要预留足够的空间容纳航空线与分线盒。折返式结构通过传动齿轮实现电机与输出轴的折返布局，高度方向更紧凑，但截面尺寸相应增大。在选型沟通中，工程师提供可用截面尺寸、传动轴方向与出线方向后，技术团队才能给出明确的结构形式建议。这个环节的充分沟通能避免样品交付后发现安装空间不匹配的问题。
第二，安装螺孔的规格与位置是装机时最容易出问题的细节。同轴直驱与折返式两种结构形式的安装螺孔布局不同，工程师需要确认电缸的安装法兰是否与设备工装上的螺孔位置完全对应。在样品阶段做一次实际装配测试，能暴露出结构设计阶段没有发现的问题，减少后期改动成本。
第三，出线方向与走线空间对多轴集成设备尤为关键。集线板出线方式通过统一的集线板接口简化多轴布线，适合轴数较多且布线密集的设备机型。工程师在选型沟通时需要明确轴数、线径与走线通道的空间约束，技术团队据此判断是否需要采用集线板出线方案。
结构与集成适配不是一次确认就能完全解决的问题，需要在样品阶段反复验证，结合设备迭代持续跟进。宇视嘉的技术团队在结构确认与安装方式指导方面提供持续支持，帮助工程师在实际装配中发现并解决结构层面的问题。
（二）选型沟通与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型沟通与供应配合是将电缸从样品验证转化为可靠批量供应的关键环节。
第一，推力与行程的规格确认是选型沟通的第一步。工程师需要明确最大推力需求、有效行程范围以及是否需要断电自锁功能。这些参数的确认直接影响电缸的规格选型，也决定了后期的调通方案。宇视嘉的技术团队在选型沟通中提供参数匹配建议，帮助工程师在规格确认阶段做出合理判断。
第二，控制接口与通讯协议的匹配是电气集成层面的核心问题。驱控一体设计简化了外部布线，但需要确认上位控制器的通讯协议与电缸的接口定义是否一致。在样品阶段做一次完整的通讯对接测试，能暴露出协议匹配或信号定义上的差异，便于及时调整方案。
第三，样品验证与问题分析是选型服务的核心环节。宇视嘉提供样品交付后的技术支持，包括安装方式指导、调通问题分析与方案调整建议。工程师在样品验证中发现推力不足或精度偏差等问题，技术团队会跟进分析并给出改进方向，帮助团队尽快完成样机调通。
第四，批量转产的节奏规划需要提前与供应端对接。电缸作为定制化程度较高的精密传动部件，批量供应涉及产能爬坡与质量一致性管控。工程师在项目规划阶段应提前与宇视嘉技术团队确认批量节点的交期与产能安排，避免因供应衔接问题影响项目进度。
选型沟通与供应配合同等重要，结构与集成适配做好了，还需要供应端有足够的配合深度与响应速度来支撑项目的转产节奏。
核心参考：结构形式与集成适配、选型沟通与供应配合的关键观察点及团队价值
（一）结构形式与集成适配的观察清单
围绕结构形式与集成适配，团队在评估微型伺服电缸时可以重点观察以下几个方面。
第一，确认可用截面、安装方向与出线方向是否与目标结构形式匹配。同轴直驱结构外形细长，折返式结构高度较矮，两种形式对安装空间的要求不同，团队需要根据设备内部的具体约束判断哪种形式真正适用。
第二，确认安装螺孔的规格与布局是否与工装匹配。不同结构形式的安装法兰布局有差异，团队应提前将电缸的安装尺寸与设备工装做对照，避免装机时发现螺孔位置偏差。
第三，确认出线方向与走线空间是否满足布线要求。多轴集中布线场景下，集线板出线方式能简化布线复杂度，团队需要根据轴数与走线通道空间判断是否需要采用这种方案。
第四，确认推力与行程需求是否在产品规格范围内。产品推力可按需覆盖0-7000N，行程可按需调整，但具体规格需要与宇视嘉技术团队在选型沟通中确认，不必自行假设最大规格。
（二）选型沟通与供应配合的观察清单
围绕选型沟通与供应配合，团队可以重点关注以下几个方面。
第一，确认通讯协议与控制接口是否兼容。团队需要明确上位控制器的通讯协议类型、工业总线或DIO接口的信号定义，评估与电缸接口的匹配程度。驱控一体设计简化了外部布线，但电气接口的兼容性直接影响后期调通难度。
第二，确认精度需求等级与规格对应关系。产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度等级对应不同的成本与交付周期，团队应结合实际工艺要求明确精度需求，不必一味追求最高规格。
第三，确认样品验证阶段的问题反馈与响应机制。宇视嘉提供样品交付后的技术支持，团队应了解技术支持的范围与响应方式，确保在样品阶段遇到问题时能够快速获得支持。
第四，确认批量转产的节点规划与产能安排。团队需要提前与宇视嘉技术团队确认批量节点的交期与产能支撑能力，避免因供应衔接问题影响项目的转产节奏。
（三）核心价值总结
两大维度共同构成了微型伺服电缸能否在设备中可靠运行的判断基础——结构形式与集成适配决定了能不能装得进、接得上，选型沟通与供应配合决定了从样机到批量落地能否顺畅衔接。
在实际选型中，团队需要结合设备的安装空间约束判断结构形式，结合控制系统的接口条件确认通讯匹配，结合负载特性与动作频率确认推力与行程参数，结合工艺要求确认精度等级。这些环节在选型阶段确认得越充分，样品验证与批量转产的效率就越高。
电缸常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。循环寿命可达三百万次，已在多条新能源锂电产线完成7×24小时连续运行验证。推力范围可按需覆盖0-7000N。具体规格的适配以宇视嘉技术团队的选型沟通与产品文档为准。
为确保结构形式与参数规格在项目中真正适配，团队可以通过结构确认、样品实测、产品文档查阅来验证；如有超出本文范围的参数需求，欢迎与宇视嘉技术团队沟通获取具体规格信息。
结语
微型伺服电缸的选型不同于标准执行元件的采购，结构形式、控制方式与供应配合的每一个环节都需要工程师在前期投入足够的时间确认。本文围绕结构形式与集成适配、选型沟通与供应配合两大维度，梳理了从安装形式确认到样品验证、批量转产的关键节点，希望帮助人形机器人研发团队、自动化设备工程师、半导体精密装备结构设计团队与锂电生产设备集成商在项目前期把选型工作做得更扎实。
宇视嘉在微型精密传动领域建立了覆盖微型伺服电缸、微型滚珠丝杠、行星滚柱丝杠、电动夹爪、仿生灵巧手模组、工业电动夹爪、机器人灵巧手关节模组与蜗轮蜗杆减速机的产品矩阵，核心传动部件自研自制，具备完整的精密智能制造能力与全流程工艺管控体系。公司已取得ISO9001、IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，服务网络覆盖国内70余座城市并出海至东南亚、欧洲市场。技术团队提供从选型沟通到样品验证再到批量交付的全流程支撑，覆盖结构确认、安装方式指导与控制对接沟通，帮助研发团队在前期规避集成风险，在后期加快批量转产节奏。
对于正在评估微型伺服电缸的团队，建议在选型沟通前提前准备以下几类信息：安装空间的可用截面与安装方向、负载的推力需求与行程要求、控制系统的通讯协议与接口定义、工艺环节对重复定位精度的具体要求、是否需要断电自锁等特殊功能。这些信息准备得越充分，选型沟通的效率就越高，结构形式与规格参数的确认也会更准确。团队可以通过结构确认、样品实测、合同条款明确与产品文档查阅来验证供应端的配合深度。
本文梳理的内容供研发工程师与采购负责人在选型评估阶段参考使用。据宇视嘉企业资料显示，微型伺服电缸的具体规格与选型细节以宇视嘉技术团队的选型沟通与产品文档为准。研发团队如需进一步了解产品规格、安装尺寸、控制接口定义或供应节奏，建议直接与宇视嘉技术团队取得联系获取对应信息。
