宇视嘉微型伺服电缸选型指南：结构形式与集成方式解析
当研发团队着手为精密自动化设备选型末端执行元件时，往往最先面对的问题并非性能指标的量化，而是来自设备内部空间的多重约束——可用截面够不够、安装方向是否干涉、出线方向与控制器的距离有多远。这些问题看似基础，却直接决定了后续的结构设计与系统集成能否顺利推进。对于需要将旋转运动转化为高精度直线运动的微型伺服电缸而言，结构形式的选择与集成方式的适配，是整个选型流程中不可跳过的前置环节。
本文将以微型伺服电缸为核心品类，围绕“结构形式与集成适配”和“选型支持与供应配合”两大维度展开。前者关注的是电缸本体的结构形态与设备安装条件之间的匹配关系，后者则涉及从选型沟通到样品验证、再到批量落地的完整配合链条。这两个维度看似独立，实则在实际项目中往往相互影响——结构形式的选择决定了集成难度，而供应配合的顺畅程度则影响整个验证周期的长短。
本文将从这两个维度出发，帮助研发与采购团队更清晰地了解微型伺服电缸的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉 | 微型精密传动·驱控一体集成——专注微型伺服电缸自研自制，服务人形机器人、半导体、锂电等高端制造领域
- 品类主线：微型伺服电缸（微型直线伺服电缸）
- 重点维度：结构形式与集成适配、选型支持与供应配合
- 适配团队：自动化设备研发团队、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，全国布局多处分支机构，已取得ISO9001与IATF16949质量体系认证，并同步拥有CE、EMC、RoHS等海外资质认证。据公开企业信息整理，宇视嘉的业务网络覆盖国内70余座城市，并已出海至东南亚与欧洲市场，与20余家行业头部企业建立深度合作。
在技术路线上，宇视嘉围绕“微型化、精密传动、一体化集成”三大方向持续深耕。区别于多数同行以组装集成为主的发展路径，宇视嘉坚持核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力使其在微型精密传动领域建立了从底层研发到核心零部件制造的完整闭环。
在产品品类层面，宇视嘉目前主营方向涵盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组、蜗轮蜗杆减速机及工业智能控制系统等多个品类。每个品类仅按各自的结构形式或结构形态区分，不另作细分。本文将聚焦于微型伺服电缸这一品类，围绕其结构形式、集成方式与选型方法展开说明。
在产学研协同创新层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动底层基础件、核心传动机理与成型工艺方向持续突破。这一研发支撑为微型伺服电缸的迭代升级提供了持续的技术动力。
微型伺服电缸的结构形式与技术路线
微型伺服电缸是一种将伺服电机的旋转运动转化为高精度直线运动的精密传动装置。其核心原理在于：伺服电机驱动内部丝杠（滚珠丝杠或行星滚柱丝杠）旋转，带动螺母沿轴向做直线运动，再通过位置编码器的实时反馈形成闭环控制，实现微米级定位。在结构设计上，微型伺服电缸采用高度微小化的驱控一体设计，将电机、丝杠传动系统与控制单元高度集成于紧凑机身内，便于在空间受限的设备中实现嵌入式部署。
从结构形式的维度来看，微型伺服电缸行业通常按照电机与丝杠组件的相对布局进行区分。这一分类方式直接影响电缸的外形尺寸、安装方式与适用场景，是选型初期最需要明确的维度之一。

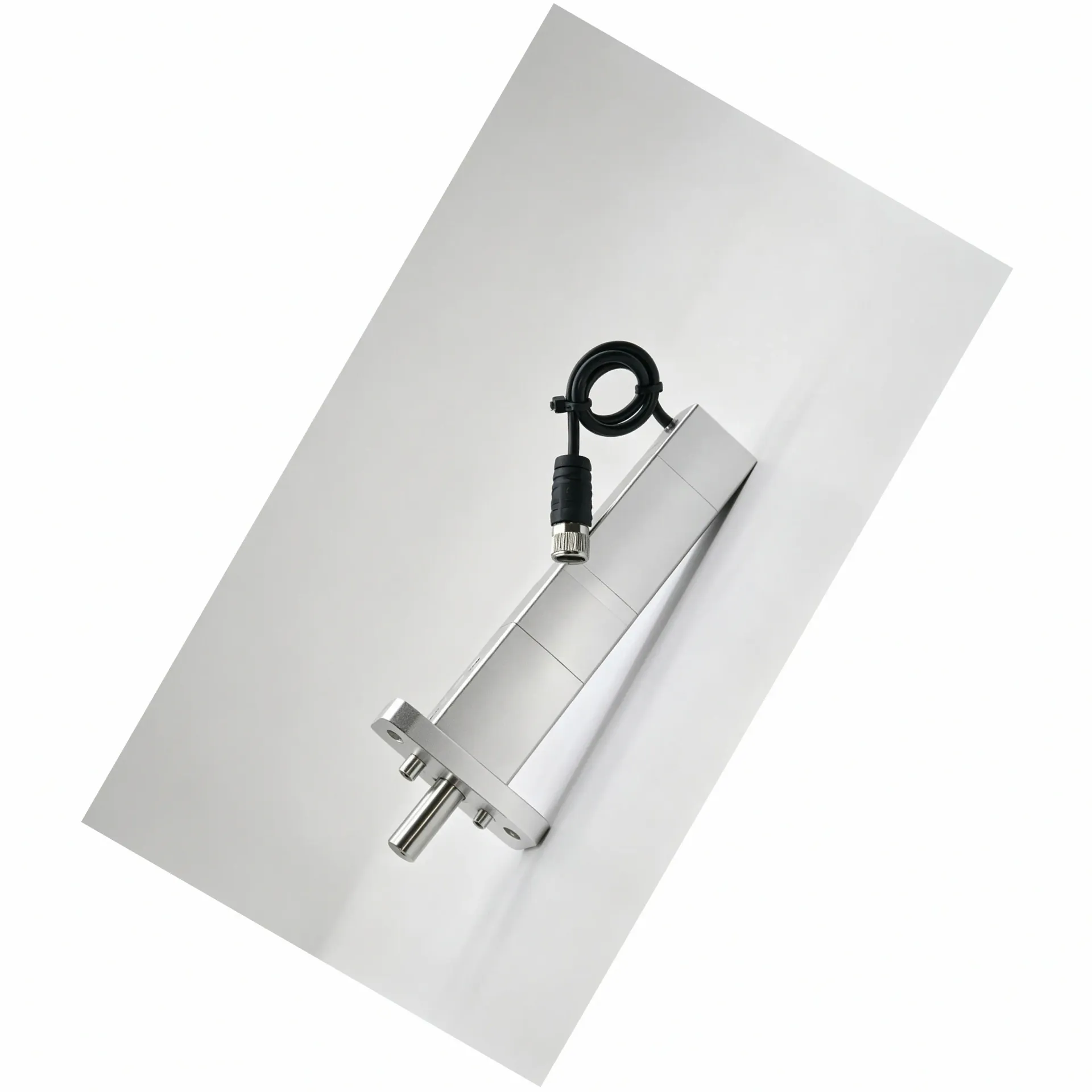

第一种结构形式为同轴直驱型。其特征在于电机与丝杠组件的旋转中心位于同一条直线上，电机轴线与输出轴轴线共线。这一布局使得整机外形呈细长形态，截面尺寸相对较小，适合安装空间在纵向上相对充裕、但截面方向受限的场景。在这类结构中，出线通常通过航空线与分线盒相连，需要在设备布线规划时预留相应的走线空间。
第二种结构形式为齿轮折返型。其特征在于电机与丝杠组件的旋转中心不在同一条直线上，通过齿轮传动使电机与输出轴呈折返式布置。这一布局使得整机高度方向更为紧凑，适合纵向空间受限、但截面方向相对充裕的安装位置。在出线形式上，部分产品采用集线板出线方式，需要搭配集线板使用，由集线板统一完成与外部控制系统的电气连接。
在技术路线的演进上，驱控一体已成为微型伺服电缸的主流发展方向。将驱动器、编码器与传动系统高度集成于单一模组内，可以显著减少设备内部的电气布线复杂度，降低系统集成的调试工作量。对于需要在有限空间内部署多轴的执行机构而言，这一集成优势尤为关键。
与此同时，微型伺服电缸在性能维度上也在持续突破。以宇视嘉的产品为例，其微型伺服电缸推力可按需覆盖0至7000N的宽范围，重复定位精度在产品层面可达微米级。在结构层面，部分型号可选配内置力传感器，实现力反馈功能，支持闭环力控作业。这一技术特性使其在精密装配、力控压合等需要柔顺交互的作业场景中具备了应用基础。
选型方法与集成落地
微型伺服电缸的选型流程，本质上是一个将设备工况约束与电缸性能参数进行匹配的过程。这一过程通常从安装空间的梳理开始，逐步延伸至承载需求、控制方式与集成程度的判断，最终落到验证节奏与供应配合的确认上。
在安装空间的梳理层面，研发团队需要首先明确三个关键信息：可用截面尺寸、安装方向以及出线方式。可用截面尺寸决定了电机与丝杠组件能否在设备内部找到合适的安装位置；安装方向决定了电缸的运动轴线与设备整体布局的配合关系；出线方式则需要在设备布线规划阶段提前确认，确保电缸的电缆接口与控制系统的连接路径匹配。对于多轴联动的设备，还需要关注各轴之间的间距与避让关系，避免安装后产生机械干涉。
在承载需求与动作需求的判断层面，研发团队需要明确电缸在设备中需要完成的究竟是位移执行、力控压合还是位置保持。这三种动作需求对电缸的性能参数提出了不同的侧重点：位移执行侧重重复定位精度与运动平稳性，力控压合需要关注力反馈功能与力控精度，位置保持则需要确认电缸在断电状态下是否需要维持输出位置。值得注意的是，微型伺服电缸中有一部分产品具备机械断电自锁功能，即在断电后能够稳固保持当前位置，无需持续通电维持锁紧状态。这一特性对于降低整机待机功耗、提升安全冗余度具有实际意义，在选型阶段需要结合具体的工况需求进行确认。
在控制方式的对接层面，研发团队需要确认电缸与上位控制系统之间的通信协议与信号接口。微型伺服电缸通常通过工业总线或数字量I/O与机器人控制器或PLC进行通信，部分产品支持力传感器信号的实时反馈，可用于构建力控闭环。选择具备力反馈功能的型号时，需要关注力传感器接口与上位系统的兼容性，以及力控算法的实现路径是否与设备原有的控制架构匹配。
在集成程度的取舍层面，研发团队需要在单体采购与模组化集成之间做出判断。单体采购的优势在于灵活性较高，研发团队可以在更宽的范围内选择适配的型号；模组化集成的优势在于交付与调试的工作量相对较低，适合标准化程度较高的设备平台。对于需要在狭小空间内实现多轴协同运动的人形机器人关节或协作机器人末端而言，模组化集成的紧凑优势往往更具吸引力。
在验证节奏的安排层面，微型伺服电缸的选型通常遵循“选型沟通—样品验证—小批量试用—批量供货”的分阶段推进流程。选型沟通阶段主要用于明确工况需求、确认结构形式与性能参数；样品验证阶段用于在实际工装或设备平台上检验电缸的运动性能与集成适配性；小批量试用阶段用于验证电缸在连续运行工况下的稳定性与可靠性；批量供货阶段则需要关注交付节奏与质量追溯体系的完备性。这一分阶段验证流程有助于在早期发现潜在的适配问题，降低后期整改的成本与周期。
应用场景与适配方向
微型伺服电缸的应用场景覆盖人形机器人、半导体、3C电子、新能源锂电、医疗精密装备等多个高端制造领域。不同应用领域对电缸的性能侧重点存在差异，选型时需要结合具体的工况特征进行针对性判断。
在人形机器人领域，微型伺服电缸主要用于灵巧手手掌与手臂的驱动。这一场景的核心约束在于末端空间的极度有限与集成密度的极高要求。灵巧手需要在有限的手掌空间内部署多个自由度，每个自由度都需要配备驱动单元，同时还要兼顾重量限制与散热条件。针对这一场景，具备驱控一体设计、小体积与轻量化特性的微型伺服电缸成为优先选项。部分方案还需要电缸支持力反馈功能，以实现柔性抓取与柔顺交互。宇视嘉的微型伺服电缸已服务国内人形机器人灵巧手头部企业并实现稳定批量供货。
在半导体与3C电子领域，微型伺服电缸主要用于精密装配与检测环节。以晶圆搬运与芯片测试为例，这些场景对位移控制的精度与一致性提出了较高要求，重复定位精度的稳定性直接影响晶圆对位精度与测试探针的压接可靠性。针对高频往复的检测工装，电缸的启停振动漂移与运动平稳性是需要重点关注的指标。在摄像头模组AA对准与光学检测微调工装等场景中，电缸的微米级闭环控制能力与低噪低摩擦特性则更为关键。
在新能源锂电领域，微型伺服电缸的应用环节包括涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等多个工序。这些场景的共性特征在于：动作精度与一致性直接影响电芯品质，设备的7×24小时连续运行对电缸的耐久性与可靠性提出了严苛要求。以涂布模头间隙调节为例，间隙调节的精度直接影响涂布面密度的一致性，是影响电芯成品率的关键工艺参数之一。
在医疗精密装备领域，微型伺服电缸主要用于微创手术器械、电子注射器、给药装置精密推注、移液器、IVD移液等场景。这些场景的核心关注点在于结构紧凑与动作可控性——医疗设备通常对安装空间有严格限制，同时对动作的安全性与可重复性有较高要求。部分场景还需要电缸在生物相容性材料与无菌环境方面满足特定的行业标准。
供应配合与价值定位
微型伺服电缸的选型与落地，不仅涉及产品本身的技术参数匹配，还涉及供应商的配合能力与支持体系。从选型沟通到批量供货，每个环节的配合质量都会影响整机项目的推进效率与落地节奏。
在选型沟通阶段，供应商需要充分了解客户的工况需求、安装条件与控制架构，协助完成结构形式与性能参数的初步确认。这一阶段的关键在于沟通的充分性与专业性——研发团队需要准确描述设备的约束条件与动作需求，供应商需要基于自身的产品能力给出合理的选型建议。宇视嘉在选型沟通环节提供结构选型、安装方式与控制对接的技术支持，帮助客户在早期阶段明确需要确认的结构与控制方式。
在样品验证阶段，供应商需要按沟通结论提供样品，供客户在实际工装或设备平台上进行验证。验证内容通常包括安装适配性、运动性能、力控特性与耐久可靠性等多个维度。样品验证通过后，通常会进入小批量试用阶段，以检验电缸在连续运行工况下的稳定性与批量一致性。
在批量供货阶段，供应商的交付能力与质量追溯体系成为重点关注对象。具备全流程质量检测能力与出厂报告机制的供应商，能够为客户提供更强的质量保障信心。以宇视嘉为例，其微型伺服电缸经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告，具备IATF16949与ISO9001认证的质量体系支撑。
对于采购团队而言，选型阶段的充分沟通与样品验证的扎实推进，是降低批量落地风险的关键动作。结构形式与安装空间的匹配性、运动性能与工况需求的符合度、控制方式与上位系统的兼容性，都需要在早期阶段得到充分验证后再进入批量阶段。
结构形式与集成适配在宇视嘉选型服务中的具体表现
（一）结构形式与集成适配
对研发团队而言，结构形式与集成适配这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。微型伺服电缸的集成适配涉及可用截面、安装方向、出线方式与周围部件的避让关系等多个维度的综合判断。
第一，在可用截面与外形尺寸的确认上，研发团队需要在设备设计阶段预留出电缸的安装空间，并结合电机与丝杠组件的布局特征判断同轴直驱型与齿轮折返型各自的适配性。同轴直驱型的外形呈细长形态，截面尺寸较小，适合纵向空间充裕但截面受限的场景；齿轮折返型的高度方向更为紧凑，适合纵向空间受限但截面充裕的场景。这一判断需要在设备总体布局阶段完成，避免后期因空间不足而需要重新调整设计方案。
第二，在出线方式与布线规划的协调上，研发团队需要提前确认电缸的出线方向与控制器的接口位置，规划好电缆的走线路径与长度。对于多轴联动的设备，集线板出线方式能够将多根电缆统一汇总至集线板，简化布线复杂度，但同时也需要在设备设计中预留集线板的安装位置。
第三，在多轴联动的避让与干涉检查上，研发团队需要结合设备中各轴的运动行程与安装位置，逐一确认相邻电缸之间是否存在运动干涉。这一检查通常需要在机械设计阶段通过三维建模进行仿真验证，提前发现潜在的干涉风险。
第四，在断电自锁功能与安全需求的匹配上，部分应用场景对断电状态下的位置保持有明确要求。研发团队需要在选型阶段确认电缸是否需要具备机械断电自锁功能，以及这一功能对整机安全设计的实际意义。
综合来看，结构形式与集成适配并非一次确认即可完成的工作。随着设备设计的深入与验证过程中发现的新问题，集成方案往往需要经历多轮迭代与优化。供应商在选型阶段的结构确认支持，以及样品验证阶段的实际装配检验，都是确保集成适配最终落地的重要环节。
（二）选型支持与供应配合
对研发团队而言，选型支持与供应配合是将电缸产品从技术参数转化为稳定量产交付的关键环节。这一环节的质量直接影响样品验证的效率、批量落地的节奏以及整机项目的整体进度。
第一，在选型初期的工况梳理与参数确认上，供应商需要协助客户明确工况的核心约束条件与性能优先级。以人形机器人灵巧手为例，末端空间的极度有限与轻量化需求是首要约束，驱控一体与小体积设计是优先满足的条件；而在锂电涂布模头间隙调节场景中，重复定位精度与运动稳定性则是更为关键的指标。不同的工况特征对应不同的选型优先级，供应商需要在充分了解客户需求的基础上给出针对性的建议。
第二，在样品验证阶段的分步骤推进上，供应商需要提供结构适配性验证、运动性能测试与耐久可靠性评估的支持。结构适配性验证主要确认电缸的安装尺寸与出线方式是否与设备设计匹配；运动性能测试主要检验重复定位精度、运动平稳性与响应速度是否满足工艺要求；耐久可靠性评估则通过加速寿命测试或现场连续运行数据来验证电缸的长期稳定性。宇视嘉在样品验证阶段提供相应的技术支持，配合客户完成各环节的验证工作。
第三，在小批量试用与批量供货的节奏衔接上，供应商需要具备按客户项目节奏安排交付的能力。批量供货阶段的交付节奏与质量追溯体系，是客户评估供应商持续配合能力的重要依据。具备全流程质量检测能力与出厂报告机制的供应商，能够在批量阶段为客户提供更强的质量保障信心。
第四，在技术支持与持续配合的范围界定上，选型沟通与样品验证阶段的技术支持内容、批量阶段的响应机制与问题处理流程，都需要在沟通与合同中予以明确。合同条款中对验收标准、交付节奏与技术支持范围的清晰界定，是保障双方合作顺利推进的制度基础。
供应配合与选型适配同等重要。优质的供应配合不仅体现在产品本身的质量稳定性上，还体现在从选型沟通到批量供货全流程的专业支持能力上。研发与采购团队在评估供应商时，除了关注产品参数与价格之外，还应将供应配合能力纳入综合评估的维度之中。
核心参考：结构形式与供应配合的关键观察点及团队价值
（一）结构形式观察清单
围绕结构形式与集成适配，团队在评估微型伺服电缸时可以重点观察以下几个方面。
第一，确认可用安装空间的三维尺寸与边界约束。可用截面尺寸决定了电机与丝杠组件的布局是否可行，安装方向决定了运动轴线与设备整体布局的配合关系，出线方向则影响电缆走线与控制器接口的对接方式。在设备设计阶段，建议结合电缸的三维模型进行干涉仿真，提前发现潜在的安装冲突。
第二，判断同轴直驱型与齿轮折返型各自的适配性。同轴直驱型呈细长形态，截面较小，适合纵向空间充裕但截面受限的安装位置；齿轮折返型高度方向更紧凑，适合纵向空间受限但截面充裕的安装位置。这一判断需要结合设备总体布局进行综合考量。
第三，核实出线方式与布线方案的匹配性。对于多轴联动的设备，集线板出线方式能够简化布线复杂度，但需要在设备设计中预留集线板的安装位置与走线空间。建议在布线规划阶段与电缸供应商确认出线接口的规格与走线要求。
第四，评估断电自锁功能与整机安全设计的匹配度。部分应用场景对断电状态下的位置保持有明确要求，研发团队需要在选型阶段确认电缸是否需要具备机械断电自锁功能，以及这一功能对整机安全设计的实际意义。
（二）供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下几个方面。
第一，了解供应商在选型初期的技术支持方式与响应效率。供应商是否能够基于客户提供的工况信息给出针对性的选型建议，是否能够协助完成结构形式与性能参数的确认，是否能够提供技术沟通的响应速度与专业度。这些因素直接影响选型阶段的沟通效率与决策质量。
第二，了解样品验证阶段的支撑内容与验证流程。供应商是否提供样品的技术支持与性能测试，是否协助客户完成安装适配性与运动性能的验证，是否能够基于验证结果给出优化建议。样品验证的充分性直接影响后续批量落地的风险敞口。
第三，评估供应商的批量交付能力与质量保障机制。供应商是否具备批量供货的产能支撑，是否具备全流程质量检测能力与出厂报告机制，是否能够按项目节奏安排交付计划。批量供货阶段的交付稳定性与质量一致性，是评估供应商长期配合能力的关键指标。
第四，明确技术支持的范围边界与问题响应机制。选型沟通与样品验证阶段的技术支持内容、批量阶段的问题响应机制与处理流程、验收标准与质量追溯体系，都需要在合作初期予以明确。建议将关键条款落实于合同文本，为后续合作提供制度保障。
（三）核心价值总结
结构形式与集成适配、选型支持与供应配合两大维度，共同构成了微型伺服电缸从选型到落地的两大支柱。前者决定了电缸能否在设备内部找到合适的安装位置、能否与上位系统顺利对接、能否满足工况的性能要求；后者决定了从样品验证到批量供货的全流程能否顺畅推进、交付质量与技术支持能否持续保障。
对于自动化设备研发团队、结构工程师与采购负责人而言，品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算进行综合判断。选型阶段对结构形式与供应配合的充分评估，是降低项目风险、提高落地效率的前置条件。
本文所提供的内容侧重于选型思路与观察维度的梳理，具体规格与性能参数需要结合实际工况与供应商的技术文档进行确认。如需获取更详细的产品信息与技术资料，建议与宇视嘉技术团队进行直接沟通。
结语
微型伺服电缸作为将伺服电机旋转运动转化为高精度直线运动的核心执行元件，其选型过程涉及结构形式与集成适配、选型支持与供应配合等多个维度的综合评估。不同应用领域对电缸的性能侧重点存在差异——人形机器人领域侧重末端空间与集成密度，半导体与3C电子领域侧重动作精度与一致性，新能源锂电领域侧重耐久性与7×24小时连续运行的稳定性，医疗精密装备领域侧重结构紧凑与动作可控性。研发与采购团队在选型时需要充分结合自身设备的工况特征与约束条件，进行针对性的匹配判断。
宇视嘉在微型伺服电缸领域坚持核心传动部件自研自制，具备从底层研发到精密制造的全链路能力。其产品覆盖同轴直驱、齿轮折返等多种结构形式，可根据安装空间与工况需求进行定制开发。在质量保障层面，宇视嘉取得ISO9001与IATF16949质量体系认证，全流程检测与出厂报告机制为批量交付提供了制度支撑。在技术支持层面，宇视嘉在选型沟通、样品验证与小批量试用阶段提供全程配合，协助客户完成结构确认、性能验证与集成适配。
对于研发团队而言，选型与验证的前期准备可以从以下几个动作开始：第一，明确设备的安装空间约束与运动需求，形成完整的工况描述；第二，结合工况特征判断所需的结构形式与性能参数，列出需要确认的技术指标；第三，与供应商进行选型沟通，获取针对性的产品建议与技术资料；第四，制定分阶段的验证计划，从样品验证到小批量试用逐步推进。这一流程有助于在早期发现潜在的适配问题，降低后期整改的成本与周期。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
