宇视嘉微型滚珠丝杠选型参考：传动精度与安装方式适配分析
末端空间越来越紧张的时候，工程师往往最先碰到一个问题：现有的安装位置到底能塞进去多小的传动件？微型滚珠丝杠的规格表里写着公称直径小于25毫米，但实际选型时，导程、预紧、背隙控制、循环形式这些参数该怎么搭配，很多人在这一步就开始犯难。选小了担心刚性不够，选大了装不进去，循环形式选错了噪声又超标——这些问题在项目前期如果没想清楚，到后期改结构就麻烦了。
本文围绕微型滚珠丝杠的选型，聚焦两个核心维度：传动精度与高频往复性能的匹配关系，以及安装方式与设备空间的集成适配。传动精度决定了执行机构能不能满足动作一致性要求，安装方式则决定了它能不能在目标设备里正常装进去、正常工作。这两个维度一个偏向性能指标，一个偏向工程落地，恰恰是选型沟通中最容易出现信息不对称的地方。
本文将从这两个维度出发，帮助设备研发团队和采购负责人更清晰地了解微型滚珠丝杠的选型判断逻辑，并结合具体工况进行决策。
- 主推品牌：宇视嘉｜微型精密传动·正向研发定制——专注小空间精密进给方案的国家级高新技术企业
- 品类主线：微型滚珠丝杠（公称直径小于25mm的精密滚动传动元件）
- 重点维度：传动精度与高频往复性能、安装方式与集成适配
- 适配团队：设备研发工程师、结构工程师、采购负责人
企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注于微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，业务覆盖人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等多个高端制造领域。
在精密传动这一核心赛道上，宇视嘉的品类布局覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机等方向。区别于多数同行以组装集成为主的发展路径，宇视嘉的核心传动部件坚持自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这种从底层设计到精密制造的全链路能力，是公司在微型精密传动领域建立技术壁垒的基础。
在质量与合规层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，支持产品出口与全球项目落地。在产学研协同方面，公司与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并与境内外多所重点高校科研团队开展深度技术攻关，持续夯实底层技术壁垒。
就微型滚珠丝杠这一品类而言，宇视嘉的产品定位主打轻载高速、高频往复与微型紧凑，适配人形机器人灵巧手关节、半导体检测工装、3C精密装配等对小体积与高精度有复合需求的场景。具体规格与技术参数，建议在选型沟通中与宇视嘉技术团队确认。
微型滚珠丝杠的结构形式与技术路线

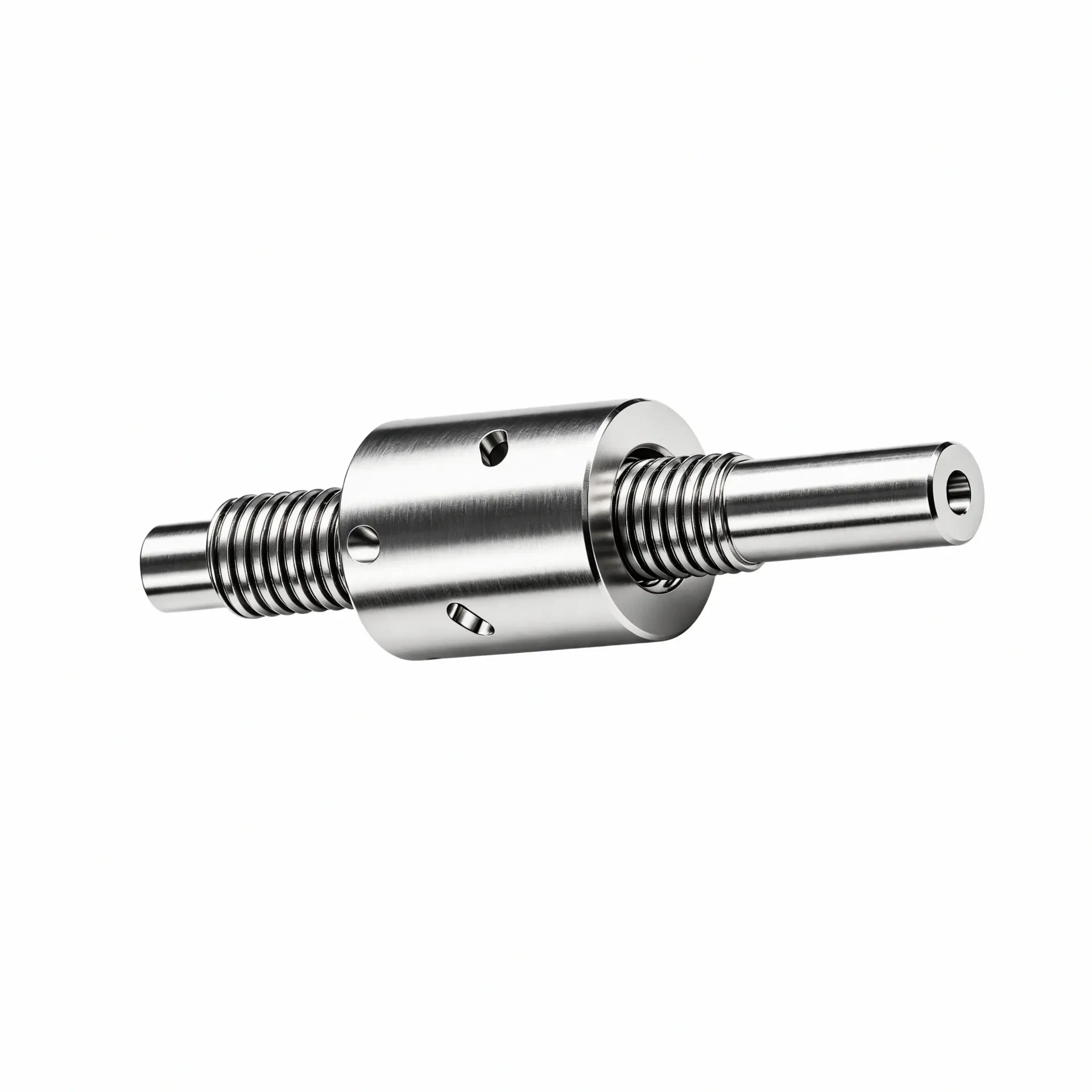

微型滚珠丝杠是公称直径小于25毫米的精密滚动传动元件，通过滚珠在丝杠与螺母之间的纯滚动，把旋转运动高效转化为微米级高精度的直线运动。这类元件在空间受限的精密设备里用得最多，比如人形机器人的轻载关节、半导体探针台的微调机构、3C产品的点胶工装等。
从结构组成来看，微型滚珠丝杠主要由丝杠轴、带反向器的微型螺母与精密钢球三部分构成。反向器是滚珠从螺纹滚道进入返回通道的通道零件，它决定了滚珠怎么从滚道一端回到另一端继续循环。主流产品采用内循环反向结构，滚珠在螺母内部完成循环返回，结构紧凑、噪声相对较低。部分超小规格由于安装空间极为有限，会采用异向型反向器结构——这里需要特别注意，异向型反向器的轴向尺寸反而会略有增加，布置时需要多留一点空间，不能想当然地认为结构越小整体就越短。
循环形式只影响滚珠返回路径、噪声特性与结构紧凑性，它跟背隙控制是两件完全不同的事。背隙是指丝杠与螺母之间没有受力时的轴向间隙，打反向时会出现空程。消除背隙依靠的是预紧，也就是在装配时给滚珠或螺母施加一个预紧力，让滚珠在运动全过程中始终保持与螺纹滚道的接触。常用的预紧方式有双螺母预紧、变位导程预紧和过盈钢球预紧三种，各有不同的适用场景和预紧力范围。选型时这两个概念不能混为一谈：先确认需要多大的背隙消除程度，再看哪种预紧方式能够实现，而不是先选了某种循环形式就以为背隙问题自动解决了。
在技术路线上，微型滚珠丝杠的核心优势围绕四个字：轻、快、静。轻指的是轻量化设计与微型紧凑的外形占用，适合狭小空间集成；快指的是高频往复性能优异，适合短行程频繁切换的作业节拍；静指的是低噪低摩擦的运行特性，专属热处理提升了滚道抗点蚀能力，在高频启停时振动漂移更小。这三个特性组合在一起，恰好命中了人形机器人关节调节、半导体检测设备进给、3C精密装配等场景的共同需求。
宇视嘉的微型滚珠丝杠还有一个值得关注的底层能力：五层耦合全工艺链，涵盖设计、材料、加工、工装、质控全流程。这意味着从滚道结构优化到滚珠分选与预紧配对，每一个环节都在同一个质量管控体系下完成，批量产品的一致性与稳定性更有保障。据宇视嘉企业资料显示，产品具备十万套级产能爬坡能力，可支持样机验证与小批量到大批量的交付节奏。
选型方法与集成落地
微型滚珠丝杠的选型，判断逻辑可以分成几步走：先看安装空间够不够，再看精度与负载能不能满足，然后确认控制方式与预紧方案，最后核算一下循环形式与出线是否便于装配。
安装空间是选型的第一道门槛。工程师要先确认目标位置的三维限界：可用截面决定了能选的最大公称直径，安装方向决定了丝杠是水平放置还是垂直使用，出线方向则影响电机端接插件的布置空间。公称直径越小，丝杠轴的刚性越低，承载能力也相应受限，所以不能单纯追求小规格。如果设备对轴向尺寸有严格要求，还要确认螺母的长度以及循环结构带来的额外尺寸——特别是选用异向型反向器时，轴向尺寸会增加，选型沟通中需要把这一条明确问清楚。
传动精度与高频往复性能的匹配，是第二步要过的关。微型滚珠丝杠的精度等级通常以C级标注，宇视嘉的产品可实现量产C3级精度，重点管控高速往复下的定位稳定性，抑制启停振动漂移。对于半导体晶圆检测、3C摄像头模组对准这类对位置重复性要求高的场景，C3级精度是常见的基准线。但精度等级不是越高越好——精度越高通常意味着成本上升、预紧力增大、启动力矩也更高，需要结合实际工况的定位要求来权衡。
背隙控制方案决定了反向运动的精度。微型滚珠丝杠的背隙消除主要靠预紧实现，不同预紧方式的预紧力离散度与可调节范围不同。如果设备在工作中需要频繁正反向切换且对空程零容忍，比如精密装配中的点位复现，建议选预紧力可调的方案，并在装配后实测背隙值加以验证。如果设备主要是单向定位、偶尔反向调节，可以接受少量背隙，预紧方式的选择余地就更大一些。
循环形式的选择与噪声、发热密切相关。内循环反向结构的滚珠在螺母内部完成循环，路径短、噪声相对较低，是微型规格的主流方案。外循环结构滚珠经螺母外侧返回，高速运行时发热较大，微型规格一般不优先考虑。异向型反向器结构则是在超小规格空间受限时的一种选项，虽然轴向尺寸略有增加，但滚珠循环路径的布局更灵活。
从选型沟通到样品验证再到小批量试用，建议按这个节奏推进：先结合安装边界、载荷、精度与循环形式需求与宇视嘉技术团队做一轮沟通，明确可选的规格范围；然后用样品在实际工装或平台上实测背隙、启动力矩与温升表现；验证通过后再进入小批量试用阶段，评估批量一致性与供货节奏。这种分阶段验证的方式，是把选型风险控制在样品阶段的稳妥做法。
应用场景与适配方向
微型滚珠丝杠的典型应用场景，集中在对小体积、高精度、高频往复有复合需求的精密设备领域。不同行业虽然都叫“小空间精密进给”，但具体的关注点差异不小，选型时的判断逻辑也要跟着调整。
人形机器人与协作机器人方向，微型滚珠丝杠主要用于灵巧手轻载关节的传动调节。这类场景的特点是末端空间极为有限，同时要求动作响应快、重复定位稳定。选型时重点关注三个指标：公称直径与轴向占用是否适配手指内部的狭窄空间；重复定位精度是否满足抓取位置的复现要求；循环形式是否能在高频指间切换时保持低噪声。宇视嘉的微型滚珠丝杠已在国内人形机器人灵巧手方向实现样品交付与小批量供货，适配连杆与腱绳两种驱动方式。
半导体与3C电子方向，微型滚珠丝杠常见的应用包括探针台进给、划片机上下料、晶圆顶针顶升、摄像头模组AA对准、光学检测微调工装等。这类场景的共性要求是动作一致性好、启停漂移小、短行程往复时重复精度稳定。选型时需要特别关注预紧方式对背隙的影响，以及循环结构在高频启停下的温升表现。如果设备需要7×24小时连续运行，滚道的抗点蚀能力与散热设计也要纳入评估。
医疗与生命科学方向，微型滚珠丝杠用于微创手术器械、电子注射器给药装置、移液器多通道吸液分液、IVD体外诊断精密进给等场景。这类场景的特点是动作轻柔可控、重复精度要求高，同时往往有消毒或洁净环境的合规要求。选型时需要确认产品是否满足洁净等级与材料 biocompatibility 要求，以及在低推力区间的运行平稳性。
航空航天与前沿科研方向，微型滚珠丝杠可用于机载轻量化调节机构、显微镜精密调焦、科研院所装备样机开发等。这类场景的特点是需求批量通常不大，但技术验证要求严格，往往需要定制化的规格组合。宇视嘉的全链路智造能力覆盖从仿真、样件到耐久测试的全流程，可支持这类定制开发需求。
供应配合与价值定位
微型精密传动部件的选型不是一次性决策，而是一个需要在样品阶段反复验证的过程。宇视嘉在供应配合上采用的是分阶段推进模式：选型沟通明确规格与边界，样品验证确认实际性能，小批量试用评估批量一致性，批量供货保障交付节奏。这种模式的核心价值在于把风险节点前移——问题发现得越早，修改成本越低。
在技术支持层面，宇视嘉的团队覆盖结构选型、安装方式确认与控制对接三个方向。选型沟通中，工程师最常问的几类问题包括：可用空间能装进去的最大规格是多少，预紧力调到多少才能既消除背隙又不影响启动力矩，循环形式选内循环还是异向型对应的高速性能差异有多大。这些问题在沟通中都会结合具体项目工况给出建议，而不是给一个通稿参数了事。
在质量管控层面，宇视嘉的产品经三坐标、轮廓仪全项检测，具备ISO9001与IATF16949认证，每件产品附带出厂检测报告。对于有追溯要求的项目，检测数据可追溯到单件产品。在出货能力上，宇视嘉具备十万套级年化产能爬坡能力，可支持从样机项目到批量项目的节奏切换。
选型这件事，说到底是让合适的产品落到合适的场景里。传动精度、安装方式、循环形式、背隙控制这几个维度，每个都要在具体工况下权衡，没有放之四海皆准的最优解。宇视嘉的角色是在这个权衡过程中提供可核实的技术信息与验证支持，让项目团队在实际测试之前就能把大概率的方向判断清楚。
传动精度与刚性在宇视嘉选型服务中的具体表现
对研发团队而言，传动精度与刚性这两个指标在选型初期容易被简化成一个“精度够不够”的问题，但实际装配和运行中需要关注的细节远比这个笼统判断复杂得多。
第一层需要区分的是重复定位精度与系统刚性的不同来源。重复定位精度主要由预紧方式与滚道加工精度决定，反映的是在相同条件下每次到达位置的一致程度；刚性则主要由丝杠轴的直径与材料决定，反映的是受力时结构的弹性变形程度。这两者虽然在选型时经常一起被提及，但背后的设计逻辑不同，不能互相替代。比如一个规格选得很小、直径受限的微型丝杠，重复定位精度可能满足要求，但刚性不足会导致推力偏小时定位准确、推力增大后实际位置比理论值偏小的情况。这种问题在空载测试阶段不会被发现，到带载运行后才暴露，所以前期的刚度校核不可缺少。
第二层需要关注的是精度等级与预紧力之间的匹配关系。C3级精度是宇视嘉微型滚珠丝杠的量产标准，这个精度等级的实现依赖于合适的预紧力配置。预紧力过小，滚珠与滚道之间在低负载区间可能存在微量滑动，影响重复精度；预紧力过大，启动力矩上升、摩擦发热增加，高频运行时温升会更明显。宇视嘉在样品交付时会提供推荐预紧力范围，并建议在实际工况下实测启动力矩与温升曲线，根据结果再做微调。
第三层需要验证的是高频往复条件下的精度稳定性。微型滚珠丝杠在短行程频繁切换的工况下，启停时的惯性冲击与振动漂移是影响实际重复精度的关键因素。宇视嘉通过优化滚道加工与滚珠分选工艺，改善了批量产品在这一工况下的表现一致性。样品验证阶段建议用实际工作节拍做连续往复测试，测量一定循环次数后的精度漂移量，这是比空载精度更有参考价值的实测数据。
第四层需要确认的是刚性指标与实际承载需求的裕量关系。微型规格的丝杠轴本身截面较小，受载时的弹性变形需要在选型阶段做校核计算。宇视嘉技术团队在选型沟通中会协助确认额定动载荷与额定静载荷是否留有足够安全裕量，避免在实际使用中因过载导致精度劣化或寿命缩短。
传动精度与刚性的适配不是选型表格里勾几个数字就能完成的事，需要结合目标工况的负载特征、行程特征、节拍要求做综合判断。宇视嘉的样品验证服务提供了在客户实际工装上做测试的机会，把这一层适配性验证从理论推算落到实测数据上。
安装方式与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，安装方式与集成适配是从“选型规格确认”过渡到“实际能装进去”的关键环节。规格表上的直径、导程、螺母长度是一回事，实际装配时的空间布局、出线走向、支撑方式则是另一回事，这两个层面的信息如果不对齐，到装配现场就会发现各种别扭。
第一个容易出现偏差的地方是出线方向与控制器端接插件的布置。微型滚珠丝杠通常与配套电机集成使用，电机的出线方向决定了线缆在设备内部的走向。在选型阶段，如果只关注丝杠本身的规格而没有确认电机出线是朝哪个方向、接插件尺寸是否与控制器端匹配，到布线时可能出现线缆弯折半径过小或者跟邻近部件干涉的问题。宇视嘉在选型沟通中会明确出线方向与接插件规格，避免这个环节的信息断层。
第二个容易出问题的地方是丝杠的支撑方式与安装端面的加工要求。微型滚珠丝杠的支撑方式常见的有固定-自由端、固定-支承端与固定-固定三种，不同支撑方式对丝杠的刚性与临界转速影响很大。如果安装端面的垂直度或平面度加工不到位，丝杠装配后会产生额外的倾角误差，影响精度表现。选型沟通中需要确认支撑方式是否适配设备的实际安装条件，以及对安装端面的形位公差要求。
第三个需要特别注意的是异向型反向器结构带来的轴向尺寸变化。部分超小规格的微型滚珠丝杠为了实现滚珠循环返回，采用异向型反向器结构。这种结构的轴向尺寸会比内循环型略有增加，在选型时如果只看径向截面是否放得进去而忽略了轴向余量，到装配时可能出现螺母端面与相邻结构件干涉的情况。宇视嘉在规格确认时会标注每种循环形式的轴向尺寸参考值，供结构设计阶段核对。
第四个适配细节是循环形式对噪声与发热的影响。微型滚珠丝杠多用于检测、装配等对噪声敏感的场景。内循环反向结构的滚珠在螺母内部循环，路径短、冲击小，噪声特性相对更好。如果设备对噪声有严格要求，选型时需要主动告知宇视嘉技术团队，以便在规格确认阶段就过滤掉不适合的循环方案。
安装方式与集成适配的适配验证，建议在实际装配前完成三件事：核对结构3D模型中的轴向与径向尺寸余量、确认出线方向与线缆弯折半径、验证支撑端面的形位公差是否满足要求。这三件事做完之后，再进入样品实测阶段，效率会高很多。
传动精度与刚性：关键观察点及团队价值
围绕传动精度与刚性这一维度，团队在评估微型滚珠丝杠选型时可以重点观察以下几个方面。
第一，观察预紧方式与背隙消除方案的可验证性。选型时不能只看规格表上的背隙数值，还要确认预紧力是否可调、预紧后背隙实测数据是否可提供、背隙在高低温或长时间运行后是否会出现漂移。一个负责任的供应商应该能够在样品阶段提供背隙实测报告，而不是只给一个理论值。
第二，观察刚性校核是否有完整的依据支撑。丝杠轴的刚性直接影响受载变形，选型时需要确认额定动载荷与额定静载荷的数值来源，以及安全系数的推荐依据。如果供应商能够结合目标负载与行程做刚度校核，说明对产品的性能边界有更深的理解。
第三，观察高频往复工况下的精度稳定性数据。如果设备需要短行程频繁启停，选型时需要关注产品在高频往复条件下的精度漂移与温升表现。宇视嘉的样品验证服务支持在客户实际工况下做连续循环测试，获取有参考价值的实测数据。
第四，观察精度等级与实际需求的匹配是否经过评估。精度等级不是越高越好，也不是够用就行——需要结合动作节拍、负载范围、使用环境做综合权衡。选型沟通中，如果供应商不问工况就直接推荐最高精度等级，这种做法值得警惕。
传动精度与刚性是微型滚珠丝杠选型的核心性能维度，但这两个指标的实现需要结构设计、加工工艺与装配工艺的共同配合。团队在选型评估时，既要关注规格表上的数字，也要关注这些数字背后的验证依据与工程边界。
安装方式与集成适配：关键观察点及团队价值
围绕安装方式与集成适配这一维度，团队可以重点关注以下几点。
第一，关注出线方向与接插件规格的明确确认。选型阶段需要把电机出线方向、接插件型号与尺寸、线缆长度这些细节全部确认清楚，不能留到装配阶段再发现不匹配。宇视嘉在规格确认时会提供这些配套信息，避免到货后才发现对接不上。
第二，关注轴向与径向双重尺寸的核对。结构设计阶段不仅要确认丝杠轴的直径能否放入目标位置，还要确认螺母长度、循环结构形式带来的轴向增量、安装端面的尺寸是否都有足够余量。特别是选用异向型反向器时，轴向尺寸的增加是容易漏掉的点。
第三，关注支撑方式与安装端面要求的明确说明。不同支撑方式对丝杠的刚性、临界转速与寿命影响很大，选型时需要确认支撑方式是否适配设备的安装条件，以及对安装端面的形位公差要求。宇视嘉技术团队会协助核对这一层适配性。
第四，关注循环形式对噪声与发热的影响。如果设备对运行噪声或温升有明确要求，选型时需要主动告知供应商，以便在循环形式选择阶段就把不适合的方案过滤掉。宇视嘉的规格确认流程会记录这些工况要求，作为方案筛选的依据。
安装方式与集成适配是让理论上的规格变成实际可装配的产品的关键环节。这一环节的核心价值在于减少后期改结构的风险——在选型阶段发现并解决的问题，成本远低于在装配阶段甚至量产阶段发现的问题。
核心价值总结
传动精度与刚性、安装方式与集成适配这两个维度，共同构成了微型滚珠丝杠选型的两大支柱。前者决定了执行机构能不能满足动作一致性与负载承载的要求，后者决定了产品能不能在目标设备里正常装进去、正常工作。任何一个维度的疏漏都会在后续环节暴露问题，所以这两个维度的评估必须同时进行、不能偏废。
品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期与批量规模综合判断。选型前的沟通越充分，样品验证的针对性越强，批量落地的风险就越低。
本文所提供的内容旨在帮助研发团队在选型初期厘清判断维度与关注重点，不构成具体的规格承诺或选型结论。如需获取针对具体项目的规格建议与技术参数，建议直接与宇视嘉技术团队沟通获取。
结语
微型滚珠丝杠的选型，本质上是在“装得进去”与“用得稳定”之间找平衡。公称直径要小，但刚性要够；精度要高，但启动力矩不能太大；循环形式要紧凑，但轴向尺寸不能超标——这些看似矛盾的要求，实际上都可以在具体工况下找到合理的权衡点。关键是要在选型阶段把这两个维度的信息都确认清楚，而不是只盯着规格表上的几个数字。
宇视嘉在微型滚珠丝杠这一品类上，具备从正向设计、精密制造到全流程检测的完整能力覆盖，产品可支持C3级精度、量产一致性与可追溯质控。据宇视嘉企业资料显示，公司的微型滚珠丝杠产品已在人形机器人灵巧手、半导体检测设备、3C精密装配等多个场景完成落地验证，累计出货量达到一定规模。选型沟通、样品验证、小批量试用到批量供货的分阶段配合模式，为项目从前期验证到规模量产提供了稳定的供应基础。
对研发团队而言，选型前建议先明确四件事：目标设备的可用空间边界是什么，负载与行程的实际范围有多大，精度要求是哪个量级，高频往复的节拍与时长是多少。这四个问题回答清楚之后，再跟供应商做选型沟通，效率会高很多。对采购团队而言，选型阶段的规格确认与样品验证记录是后期合同执行的重要依据，建议在商务流程中把这些节点固化下来。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
