宇视嘉微型直线伺服电缸厂家怎么选？结构形式与控制接口评估
在为精密设备挑选微型直线执行方案时，研发团队往往先面对的不是参数对比，而是一组更底层的问题：设备末端的可用空间允许什么样的结构布置？上位控制系统能够支持哪种通信协议？执行机构在断电状态下是否需要保持位置？这些问题的答案，直接决定了后续的规格筛选与型号确认能否顺利推进。本文聚焦微型直线伺服电缸这一品类，围绕结构形式与控制接口两大维度，帮助工程师在评估相关厂家时更有条理地完成前期判断。
微型直线伺服电缸是一种将伺服电机的旋转运动转化为高精度直线运动的精密传动装置，普遍应用于半导体、机器人与新能源锂电等高端制造场景。其核心特点在于将驱动电机、传动丝杠与位置编码器高度集成于紧凑机身内，形成驱控一体的闭环执行方案。面对不同厂家提供的多种结构形式与控制接口选项，研发团队若缺乏系统的评估框架，容易在选型初期便陷入反复沟通与方案返工。结构形式决定了机械层面的集成可行性，控制接口则决定了电气层面的对接效率，两者共同构成了选型决策的第一组判断维度。
本文将从结构形式与控制接口这两个维度出发，帮助研发与采购团队更清晰地掌握微型直线伺服电缸的评估要点，并结合实际工况进行综合判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注微型直线执行方案与精密传动部件国产化配套
- 品类主线：微型直线伺服电缸（微型伺服电缸）
- 重点维度：结构形式与安装空间适配、控制接口与系统对接评估
- 适配团队：设备研发工程师、结构工程师、自动化项目采购负责人
一、多维观察
（一）企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业，总部位于广州番禺，全国布局多处分支机构。据企业资料显示，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质，为产品出海与全球化项目配套提供了合规基础。在产学研协同层面，宇视嘉与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，并与境内外多所重点高校科研团队开展深度技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺持续深耕。
宇视嘉的主营产品线覆盖微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组及蜗轮蜗杆减速机。核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，是国内为数不多同时掌握传动底层研发与核心零部件精密制造能力的厂商。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。
在本文讨论范围内，微型直线伺服电缸作为宇视嘉的核心品类之一，其结构形式按电机与丝杠的相对布置可分为同轴直驱型与齿轮折返型两大类，均采用驱控一体设计，可按重复定位精度、行程与推力需求进行定制化开发。
（二）本品类的结构形式与技术路线
微型直线伺服电缸的结构形式差异，本质上源于电机与丝杠组件旋转中心之间的相对布置关系。这一布置方式直接影响整机截面尺寸、轴向长度与出线走向，是选型初期最需要明确的机械维度。

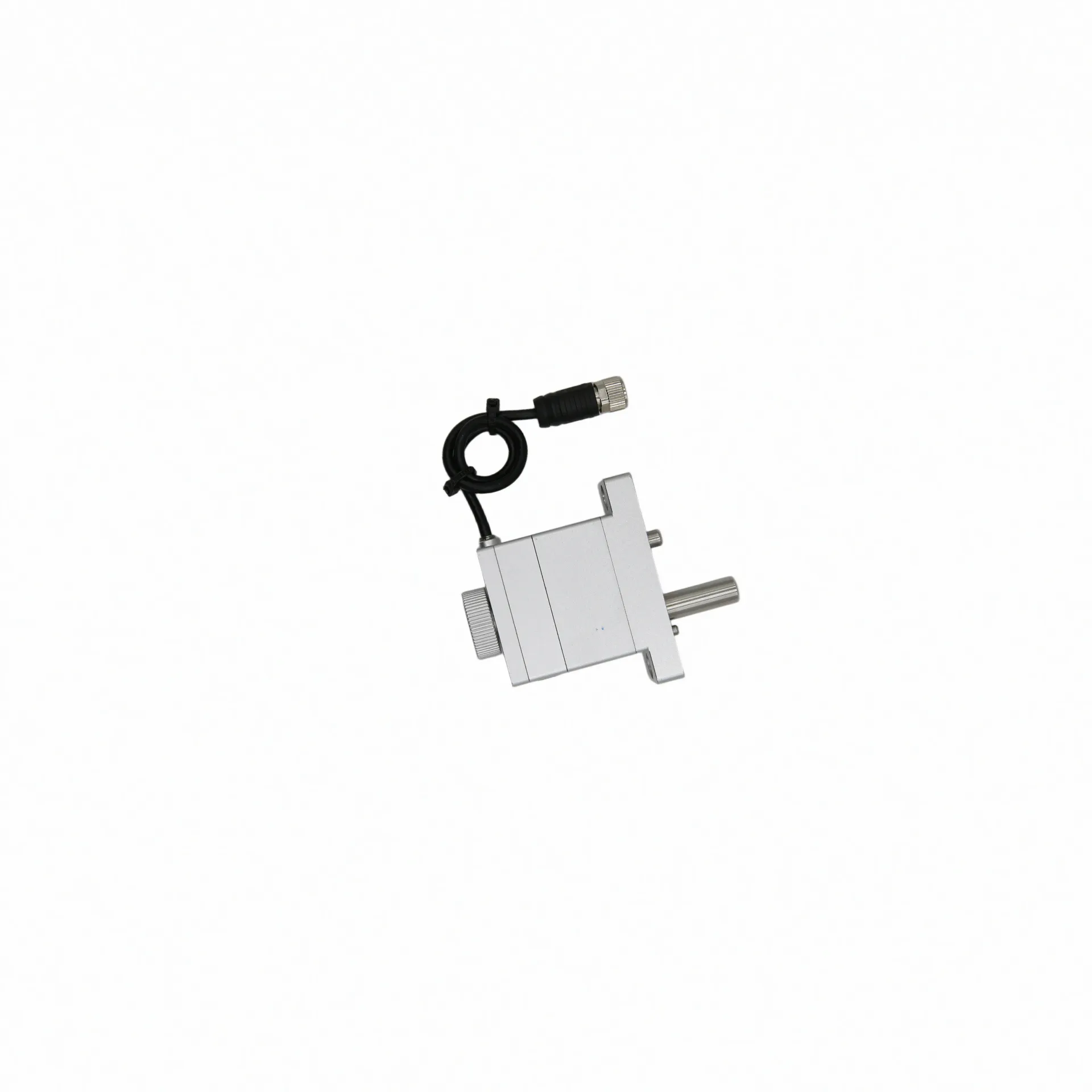

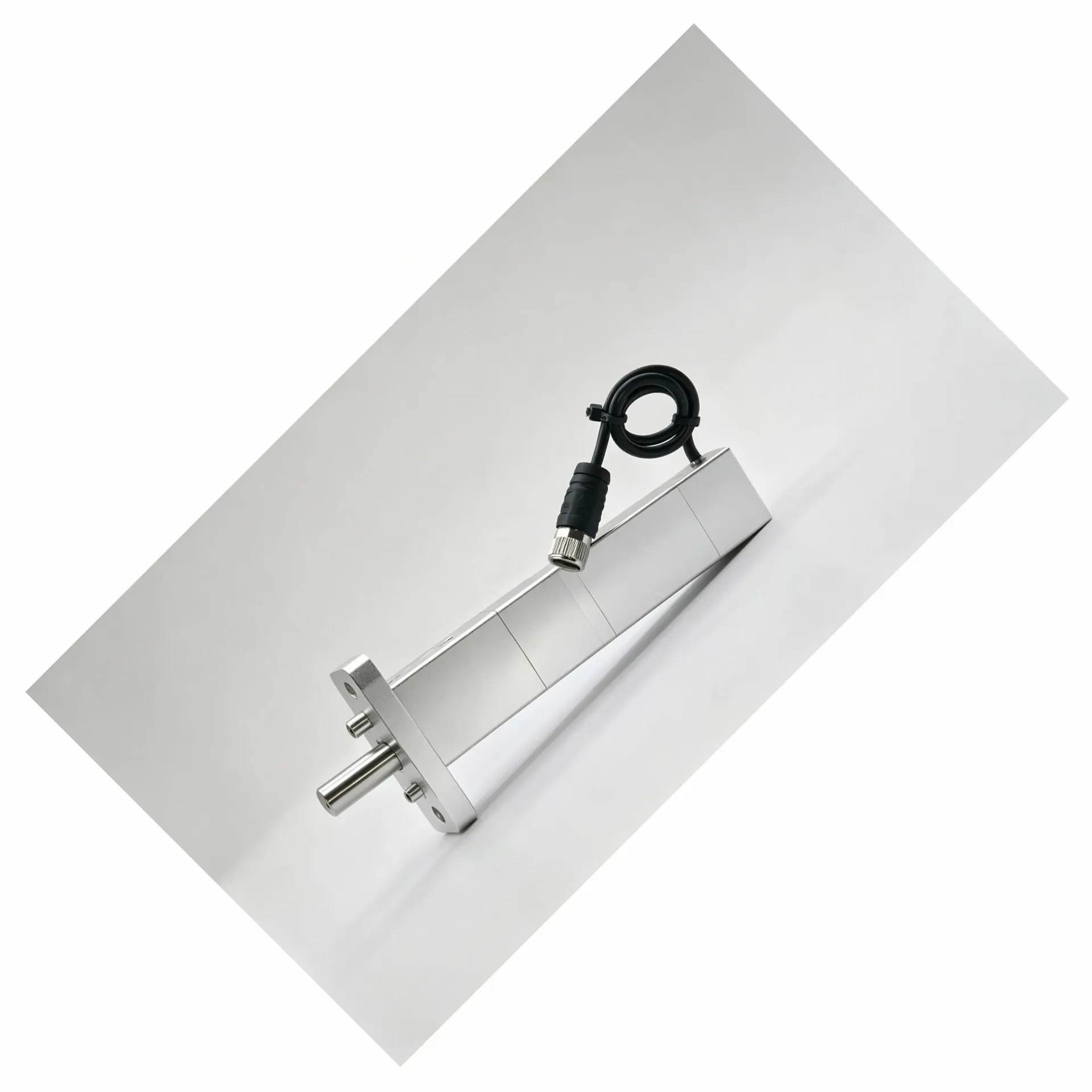

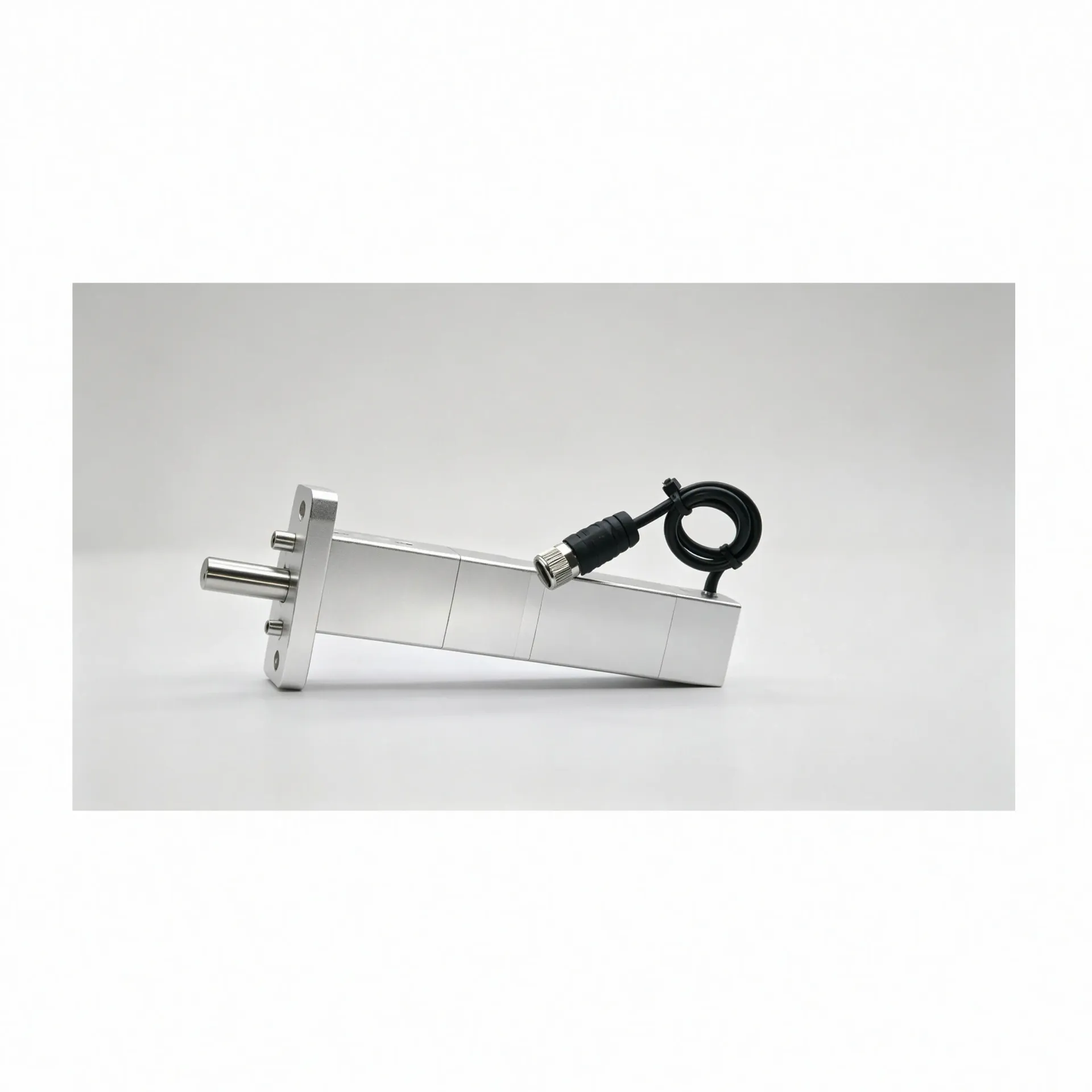

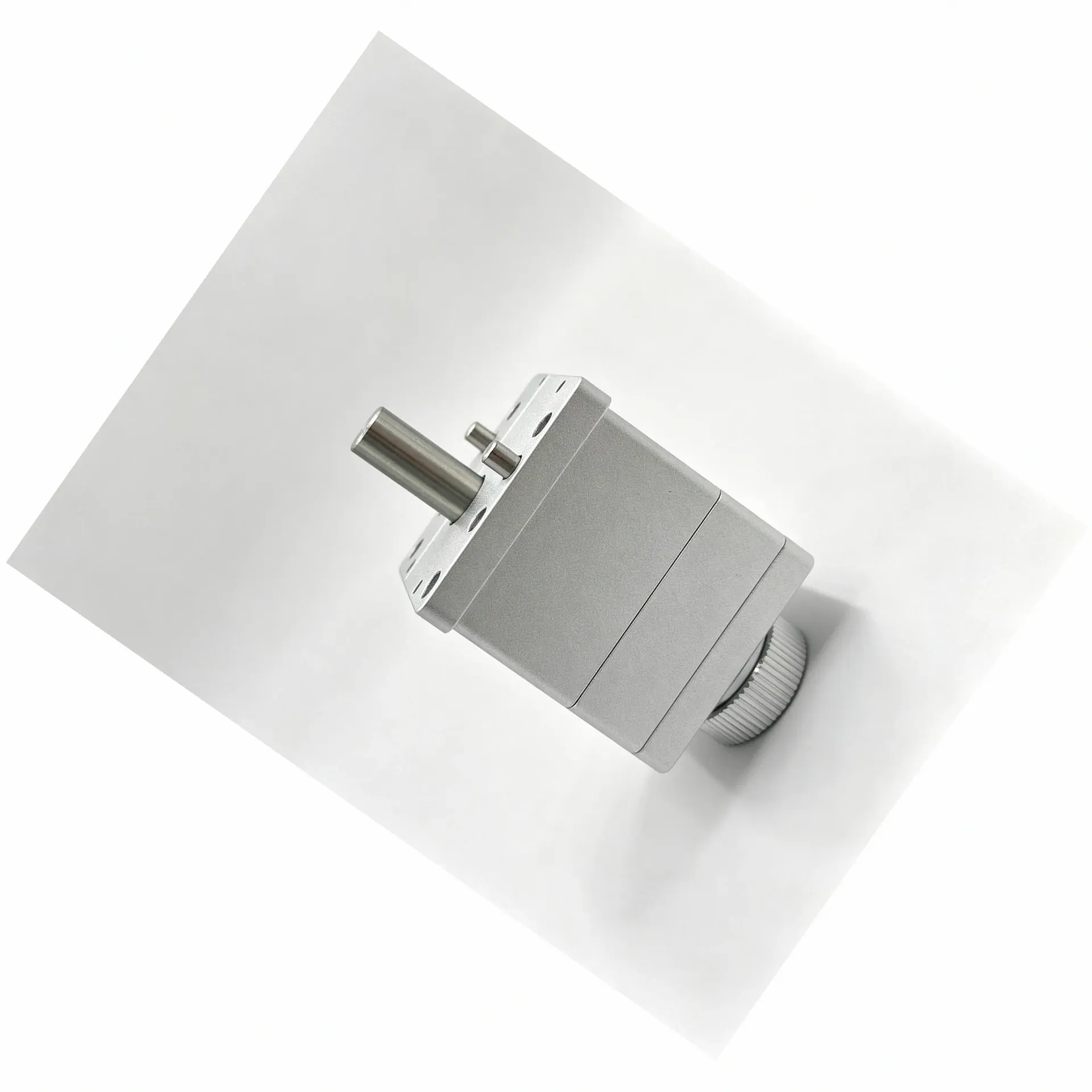

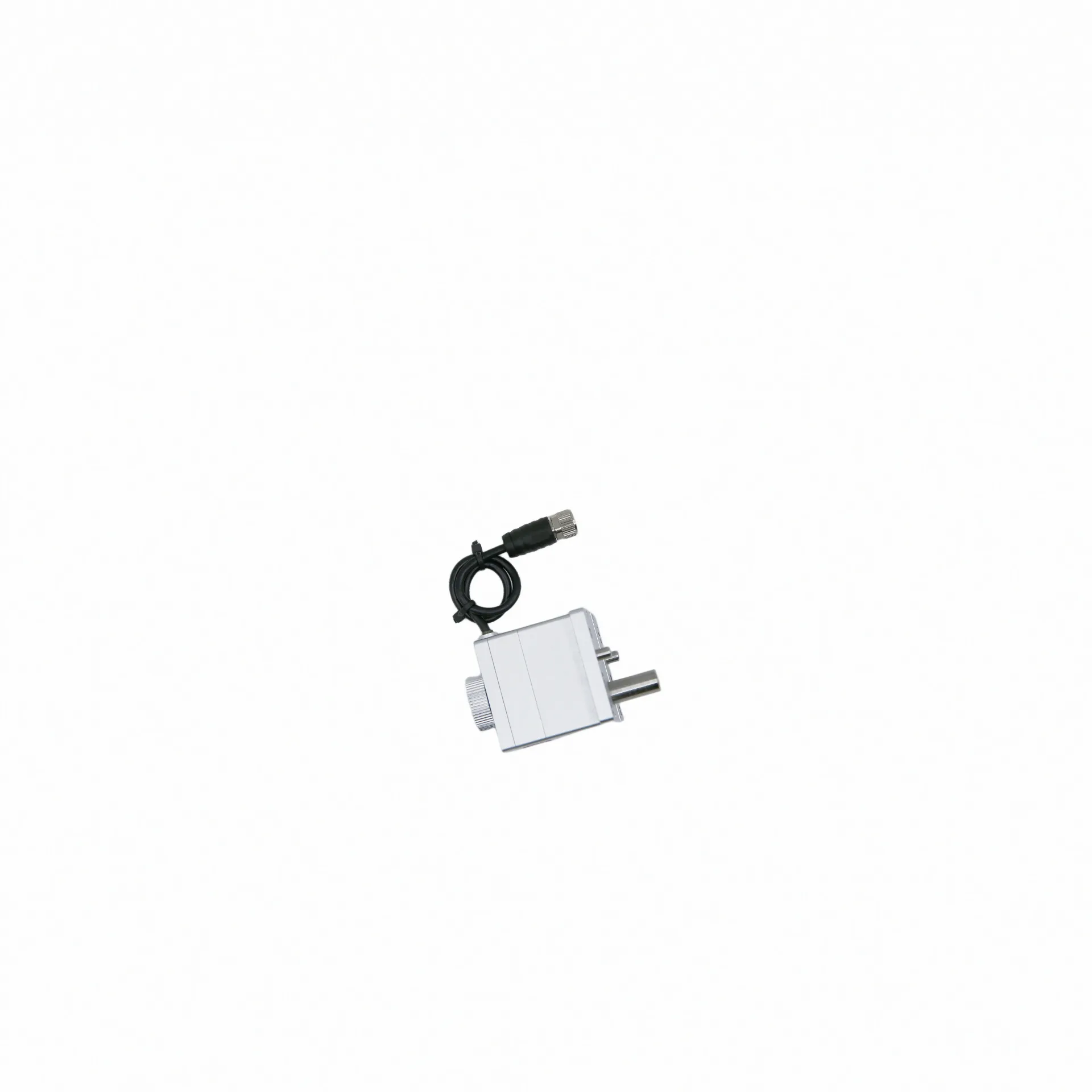

同轴直驱型结构中，电机与丝杠的旋转中心位于同一直线上。这一布置使得整机外形呈细长形态，截面尺寸相对较小出线方向沿电机轴向引出，适合截面空间受限但轴向长度相对充裕的安装位置。齿轮折返型结构则通过内部齿轮传动改变电机与输出轴的空间关系，使两者呈折返式布置，整机高度较矮但截面尺寸相应增大，适合纵向空间紧张而横向空间宽裕的嵌入场景。此外，部分规格提供集线板出线方式，通过集线板统一管理多根线缆的引出方向，简化多轴集中布线时的走线复杂度。
从技术路线来看，微型直线伺服电缸的传动核心在于内部丝杠组件——通常为滚珠丝杠或行星滚柱丝杠，由伺服电机驱动并通过螺母将旋转运动转化为轴向直线位移。位置编码器实时反馈形成闭环控制，实现微米级定位精度。产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。两个精度层级面向不同的工况需求，前者适用于一般工业定位场景，后者适用于对定位一致性要求更高的精密装配与检测环节。
驱控一体设计是该品类的另一技术特征。驱动单元、传动机构与反馈传感高度集成于紧凑机身内，仅需单根电缆即可完成供电与通信。这一集成方式有效简化了设备层面的布线复杂度，减少了驱动器与电机之间长距离传输带来的信号衰减风险，同时降低了终端客户的装配工序。内置机械断电自锁功能使电缸在断电状态下能够稳固保持当前位置，无需持续通电来维持锁紧状态，有助于降低整机待机功耗——这一特性在需要长时间保持夹持姿态的锂电装配与半导体测试场景中尤为值得关注。
在推力覆盖能力方面，微型直线伺服电缸的推力可按需覆盖0-7000N的范围，通过调整丝杠导程与电机扭矩的匹配关系，可在不同负载区间内实现优化的力速特性。循环寿命方面，产品可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。工作温度范围为-10~60℃，覆盖了大多数工业级应用环境。
（三）选型方法与集成落地
微型直线伺服电缸的选型并非从参数对比开始，而是从工况条件的系统梳理起步。以下几个维度构成选型初期的判断基础。
安装空间是最先需要确认的条件。结构工程师应明确设备内部可用截面的长、宽、高约束，以及安装基准面的方向与定位方式。同轴直驱型与齿轮折返型在轴向长度与截面尺寸上的差异，直接影响两者在特定空间约束下的适用性。安装方向决定了丝杠的受力状态是固定-自由端、固定-支承端还是固定-固定布置，不同支撑方式下的刚性与承载能力存在差异。出线方向则关系到控制器端接插件的位置预留，集线板出线方式在此场景下可提供更灵活的线缆管理方案。
承载与动作需求决定了丝杠规格与电机选型的匹配逻辑。研发团队需要明确执行机构所需的最大推力、工作行程、往复频率以及是否需要在行程末端或中途保持位置锁紧。断电自锁功能并非所有型号的默认配置，有此需求的项目应在选型沟通阶段明确提出。行程精度与重复定位精度的要求则决定了是否需要选用高精度型号，以及是否需要引入外部光栅尺进行更高等级的闭环补偿。
控制方式对接是电气层面的核心评估项。微型直线伺服电缸通常支持标准工业总线与DIO接口，研发团队需要确认上位控制系统采用的是哪种通信协议，并核实所选电缸的接口类型是否兼容。此外，力传感反馈与闭环力控属于选配功能，需要在结构设计阶段便确认传感器安装空间与信号接入方式。若设备需要多轴协同运动，还应评估各轴之间的同步控制需求与总线带宽。
集成程度的取舍影响装配工序与调试工作量。驱控一体的单体方案相比电机加独立驱动器的分体式方案，在布线复杂度与安装工时上具有明显优势，但对电缸本体的尺寸与散热设计提出了更高要求。定制化项目还应关注电缸与设备机构之间的接口标准化程度，以及安装支架与连接件的可获得性。
从选型到落地的节奏安排，建议遵循分阶段验证的路径。先通过技术沟通明确结构形式、控制接口与精度等级的选择方向，再提供样品在实际工装或平台上完成功能验证，验证通过后进入小批量试用阶段。这一流程有助于在早期发现集成层面的潜在问题，降低后期变更成本。
（四）应用场景与适配方向
微型直线伺服电缸的应用覆盖面较广，不同行业对结构形式与控制接口的关注侧重点存在差异。以下就几个典型应用领域展开说明。
在人形机器人领域，微型直线伺服电缸常用于灵巧手手掌与手臂内部的驱控单元。这一场景对体积与重量极为敏感，同轴直驱型结构在截面尺寸上的紧凑优势更具适配性。同时，灵巧手执行器需要频繁进行位置切换与力控反馈，驱控一体设计与内置力传感方案可有效减少指尖到驱动源之间的传动链路长度，提升响应带宽与力控精度。
在新能源锂电生产线上，微型直线伺服电缸广泛应用于涂布模头间隙调节、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧以及化成分容探针压合等工位。这些场景普遍具有7×24小时连续运行的特点，对设备的循环寿命与运行稳定性提出了明确要求。涂布模头间隙调节还需要电缸具备微米级闭环控制能力，以实现对涂布厚度的实时补偿。
半导体设备对洁净度与定位精度的双重要求，使得微型直线伺服电缸在晶圆搬运、晶圆对位精密执行器、芯片测试探针压接与探针台等环节得到应用。晶圆搬运与对位执行器需要亚微米级的重复定位精度与极低的运动漂移，洁净室环境则对电缸的粒子释放与材料兼容性提出了专项要求。
在3C与消费电子领域，摄像头模组AA对准、光学模组主动对准、PCB压贴焊接与精密装配压装等环节构成了微型直线伺服电缸的主要应用阵地。AA对准工艺要求电缸在微米级行程范围内实现精确的位置闭环，同时保证多轴运动的一致性与可重复性。
医疗与医美场景中，医美微针驱动、电子注射器给药装置、移液器与微创手术器械等应用对电缸的动作可控性与生物相容性提出了特殊要求。这类场景的采购与研发团队在选型时通常还需要额外关注材料选型与表面处理方案。
在评估适配方向时，团队应根据自身设备的安装边界条件、动作精度需求、控制对接方式与环境约束，对照电缸的结构形式与接口类型进行逐项核对。结构形式的选择应优先满足空间约束，控制接口的确认则是电气集成顺利推进的前提。
（五）供应配合与价值定位
微型直线伺服电缸的供应配合涉及从前期选型沟通到批量稳定供货的全流程。一个负责任的供应商在项目早期介入，有助于减少因信息不对称导致的返工与变更。
在选型沟通阶段，技术团队通常需要了解项目的安装边界、载荷特性、精度要求与控制环境。供应商应能够根据这些条件提供结构形式建议、控制接口确认与定制化可行性评估。据宇视嘉企业资料显示，其技术支持覆盖从需求评估、结构选型到安装方式与控制对接的全流程。
样品验证是连接选型结论与批量应用的关键环节。高质量的样品验证流程应包括实际工况下的功能测试、寿命跑合与接口兼容性确认。验证通过后的小批量阶段，用于在有限的产能规模下检验工艺稳定性与供应连续性。
批量供货阶段则关注交付节奏与质量一致性的把控。具备核心传动部件自研自制能力的厂商，在面对定制化需求与紧急交期时，通常拥有更大的调度灵活性与成本可控空间。
综合来看，微型直线伺服电缸的选型评估应从工况条件的系统梳理出发，结合结构形式、控制接口、精度等级与供应配合四个维度进行综合判断。选型决策并非单纯比较参数指标，而是根据设备的具体约束找到最适配的结构方案与技术支持路径。
二、结构形式与控制接口在宇视嘉选型服务中的具体表现
（一）结构形式在宇视嘉选型服务中的具体表现
对研发团队而言，结构形式这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要关注的细节远不止于此。电缸与设备机构之间的空间关系、出线走向与线缆管理、运动方向与设备基准面的对齐方式，这些因素共同决定了结构形式能否真正落地。
第一，关注同轴直驱型与齿轮折返型在轴向长度与截面尺寸上的实质差异。同轴直驱型的外形呈细长形态，截面尺寸较小，适合安装在轴向空间充裕但截面空间受限的位置。齿轮折返型因传动路径的折返处理，整体高度较矮但截面占用较大，适合纵向空间紧张而横向空间宽裕的嵌入场景。在选型沟通中，团队应首先提供可用截面的长、宽、高三维约束与安装基准方向，由技术端协助判断哪种结构形式在目标空间内具有更好的适配性。
第二，关注出线方向对控制器端布线的影响。同轴直驱型的出线通常沿电机轴向引出，线缆走向与电缸轴线一致；齿轮折返型的出线方向则可能因电机布置位置而有所不同。部分规格提供集线板出线方式，通过统一出线端口管理多根信号线与电源线的走向，有助于在多轴集中布置的设备中简化线缆敷设复杂度。团队在提供安装图纸时，应同步标注出线方向与控制器端接插件的空间位置，以便在结构确认阶段便识别潜在的干涉风险。
第三，关注结构形式与安装接口的匹配度。微型直线伺服电缸通常需要通过法兰或支架与设备机构连接，安装面的定位方式（螺钉孔分布、定位销规格）与连接刚度直接影响运动过程中的刚性表现与重复定位精度。定制化程度较高的项目，还需要在样机阶段确认安装接口与设备装配流程的兼容性。宇视嘉的定制能力覆盖尺寸与安装布局的按需开发，可根据具体的安装边界条件提供结构方案建议。
结构形式的确认并非一次性决策。在设备研发迭代过程中，随着机械布局的调整，电缸的结构适配性也可能需要重新评估。研发团队应将结构形式视为与安装空间强绑定的动态变量，在项目各阶段持续跟进装配可行性。
（二）控制接口在宇视嘉选型服务中的具体表现
对研发团队而言，控制接口的确认是将电缸从机械部件转化为执行单元的关键环节。接口类型决定了与上位控制系统的物理连接方式，协议层则决定了运动指令与状态反馈的数据交互效率。这两个层面的匹配质量直接影响系统集成的开发周期与运行稳定性。
第一，确认接口类型与通信协议。上位控制系统通常采用工业总线或DIO接口与执行器通信，不同厂家的电缸产品支持的协议类型可能存在差异。在选型阶段，团队应明确控制器端已有的总线类型与IO资源，由技术端核实所选电缸是否支持对应的物理接口与通信协议。驱控一体的设计使电缸本体仅需单根电缆完成供电与通信，但这根电缆两端的接口规格必须与控制系统匹配。
第二，评估力反馈与力控功能的接口实现方式。微型直线伺服电缸支持力传感反馈与闭环力控功能，力传感器信号的接入方式与数据格式需要在控制对接阶段明确。部分应用场景需要在电缸运行过程中实时读取力信号并调整推力输出，这对控制系统的采样频率与总线带宽提出了额外要求。团队应结合力控算法的实现方案，确认所选电缸的力反馈接口能否满足实时性需求。
第三，关注多轴协同场景下的总线负载与同步精度。当多台电缸在同一总线网络上协同运行时，总线带宽的分配策略与各轴之间的同步控制精度成为需要评估的要点。在高速高节拍的生产线上，运动指令的响应延迟与位置环的同步误差会直接影响产品一致性。建议在多轴系统设计阶段便与供应商沟通总线方案与同步机制的可行性。
第四，接口层面的定制需求应在合同中明确约定。夹持力、行程、通讯、出线与夹指法兰等参数的定制化程度越高，接口规格的确认就越需要在项目前期完成。验证阶段与批量阶段之间的接口一致性，是确保项目顺利移交的前提条件。合同中应明确约定接口规格、协议类型与出线方式的确认流程与变更机制。
控制接口的匹配并非孤立的电气问题，它与结构形式、力控方案与多轴协同策略紧密关联。团队在选型沟通中应将控制需求与机械需求一并提出，以便技术端在早期便识别潜在的集成冲突。
三、核心参考：结构形式与控制接口的关键观察点及团队价值
（一）结构形式观察清单
围绕结构形式与安装空间适配，团队在评估微型直线伺服电缸时可以重点关注以下几个方面。
第一，确认可用安装空间的三维约束。提供设备内部可用截面的长、宽、高数据，明确安装基准面方向与电缸运动轴线的空间关系。若安装位置存在多层嵌套或邻近机构干涉，应在图纸上标注干涉区域并与技术端共同评估结构方案的可行性。
第二，判断同轴直驱型与齿轮折返型的适配优先级。根据轴向长度与截面尺寸的约束条件，结合出线方向的走线便利性，初步确定优先考虑的结构形式。若两种结构形式在目标空间内均存在适配可能，可进一步比较两者的刚性表现与动态响应特性。
第三，核实出线方向与线缆管理方案。确认控制器端接插件的位置与线缆弯曲半径要求，评估是否需要选用集线板出线方式以简化多轴布线。若设备有洁净度或防护等级的特殊要求，还需关注出线密封方案与尾部线缆的保护措施。
第四，评估安装接口与装配工艺的匹配度。确认电缸的安装法兰或支架与设备机构的连接方式，核实定位元件规格是否符合装配公差要求。批量装配场景下，还应关注安装工序的简化潜力与装配基准的一致性保障。
（二）控制接口观察清单
围绕控制接口与系统对接，团队可以重点关注以下几个方面。
第一，明确上位控制系统的总线类型与接口资源。列出控制器端已有的总线协议类型（如EtherCAT、CANopen或Modbus等）以及可用的数字IO通道数量，与技术端逐一核实所选电缸的物理接口兼容性。
第二，评估力反馈与力控功能的实现路径。若应用场景需要实时力控，应明确力传感器信号的接入格式、采样频率要求与闭环控制算法的实现方式，确认所选电缸的力反馈接口能够支撑力控方案的技术需求。
第三，评估多轴协同场景下的总线负载与同步精度需求。列出系统中所有需要挂载在同一总线网络上的轴数与实时性要求，由技术端评估总线带宽是否满足多轴协同的控制需求，以及是否需要采用分段控制或主从同步策略。
第四，确认接口规格在验证阶段与批量阶段的一致性。接口类型、通信协议与出线方式应在技术协议与采购合同中明确约定，避免因规格变更导致的集成返工。批量供货阶段应要求供应商提供接口规格书与接线定义文档，作为设备集成与维护的参考依据。
（三）核心价值总结
结构形式与控制接口两大维度共同构成了微型直线伺服电缸选型的两大支柱。结构形式的适配性决定了电缸能否在目标安装空间内完成机械集成，以及在运行过程中是否具备足够的刚性支撑与动态响应能力；控制接口的匹配性则决定了电缸能否在电气层面与上位系统顺畅对接，以及在多轴协同场景下能否保持指令响应的同步精度。
这两大维度的评估并非独立进行，而是需要在选型沟通阶段同步推进、相互校验。空间约束可能限制可选的结构形式，结构形式的确定反过来又影响控制接口的出线位置与布线方案；控制系统的总线类型与IO资源约束可能影响力控功能的实现方式，而力控需求的明确又可能对电缸的规格选型提出新的约束条件。
综合来看，品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算进行综合判断。在选型沟通中，建议团队将空间约束、控制接口、精度要求与寿命预期一并提出，以便技术端给出结构形式与规格匹配的完整建议。沟通中的结构与集成描述是否能在实际装配中得到验证，建议通过结构确认、样品实测、合同条款确认与产品文档查阅来验证。超出本文所及范围的具体参数与定制方案，欢迎与宇视嘉技术团队直接沟通获取。
四、结语
微型直线伺服电缸作为高端精密设备中的关键执行单元，其选型过程涉及结构形式、控制接口、精度等级与供应配合等多个维度的综合评估。在为设备挑选相关方案时，研发与采购团队应首先梳理清楚设备末端的安装空间约束与控制系统的接口条件，在此基础上再进行结构形式的筛选与规格参数的确认。
宇视嘉在微型直线伺服电缸领域拥有核心传动部件的自研自制能力与完整的定制开发体系，覆盖从需求评估、结构选型、样品验证到批量供货的全流程技术支持。其产品可按重复定位精度、行程、推力与控制接口等维度进行按需定制，适配人形机器人、半导体设备、新能源锂电、3C电子装配与医疗精密装备等多个应用方向。
在选型与验证前后，研发团队可重点执行以下动作：一是提供完整的三维安装约束条件与技术要求清单，由技术端协助判断适配的结构形式；二是明确控制系统的总线类型与力控需求，确认接口兼容性；三是通过样品在实际工装上的功能验证与寿命跑合，检验集成方案与规格指标的一致性；四是在合同阶段明确约定结构规格、控制接口、交付节奏与技术支持范围，避免因信息不一致导致的集成风险。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。
