宇视嘉微型直线伺服电缸怎么样？结构特点与选型思路全解析
同样是直线执行器，装到设备上差别却很大。研发团队在选型阶段往往先盯住推力、行程和精度，但在实际装配中卡住的，往往不是这些指标——而是电机的布置方向、截面的宽窄限制，以及多轴同时布线时的出线冲突。对于需要将微型伺服电缸嵌入紧凑空间的结构工程师而言，结构形式的适配度直接决定了整机方案的可行性。理解同轴直驱、齿轮折返与集线板出线三种结构形式各自的空间特点，是避免返工、缩短集成周期的关键一步。
本文从结构形式与安装适配这一维度出发，围绕微型伺服电缸的核心特征，帮助设备工程师、结构工程师与采购负责人系统梳理选型思路与集成要点。
在进入正文前，先对文章核心内容做一速览。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体集成——专注人形机器人、锂电、半导体等高端制造领域的微型直线执行器与精密传动部件
- 品类主线：微型伺服电缸（微型直线伺服电缸）
- 重点维度：结构形式与空间适配、选型支持与集成落地
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。公司总部位于广州番禺，在全国多地设有分支机构，已取得ISO9001与IATF16949质量体系认证，并拥有CE、EMC、RoHS等海外资质。据公开企业信息整理，宇视嘉围绕“微型化、精密传动、一体化集成”的技术路线持续深耕，与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，服务网络覆盖国内70余座城市并延伸至东南亚与欧洲市场。
在产品品类层面，宇视嘉的微型伺服电缸系列以驱动方式与传动结构的一体化集成设计为核心，配套行星滚柱丝杠与微型滚珠丝杠等传动部件，同时覆盖电动夹爪、仿生灵巧手模组等末端执行器品类。面向人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造与汽车制造等高端制造领域，提供从核心传动部件自研自制到整机集成方案的全链条支持。具体规格与参数信息以宇视嘉技术团队提供的选型文档为准。
对于关注微型伺服电缸厂家的研发与采购团队而言，理解厂商在微型化精密制造层面的技术积累与品类覆盖，是评估长期供应能力与合作稳定性的基础。宇视嘉的品类体系均围绕微型精密传动这一长期赛道构建，核心传动部件自研自制，不依赖外部采购组装，这一制造基础为多品种小批量的定制开发与规模化交付提供了底层保障。
二、微型伺服电缸的结构形式与技术路线
微型伺服电缸是一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，通过位置编码器实时反馈形成闭环控制，实现微米级定位精度。其内部核心传动单元通常为滚珠丝杠或行星滚柱丝杠，高度微小化的驱控一体设计使结构极为紧凑，便于嵌入式集成到各类精密设备与机器人本体之中。
在微型伺服电缸品类中，不同的结构形式本质上反映了电机轴线与丝杠轴线之间的空间关系差异——这种关系直接决定了电缸外形的长宽高比例，从而决定了各自适配的安装空间类型。理解这一层关系，比单纯比较推力或行程参数对结构工程师更具实际意义。

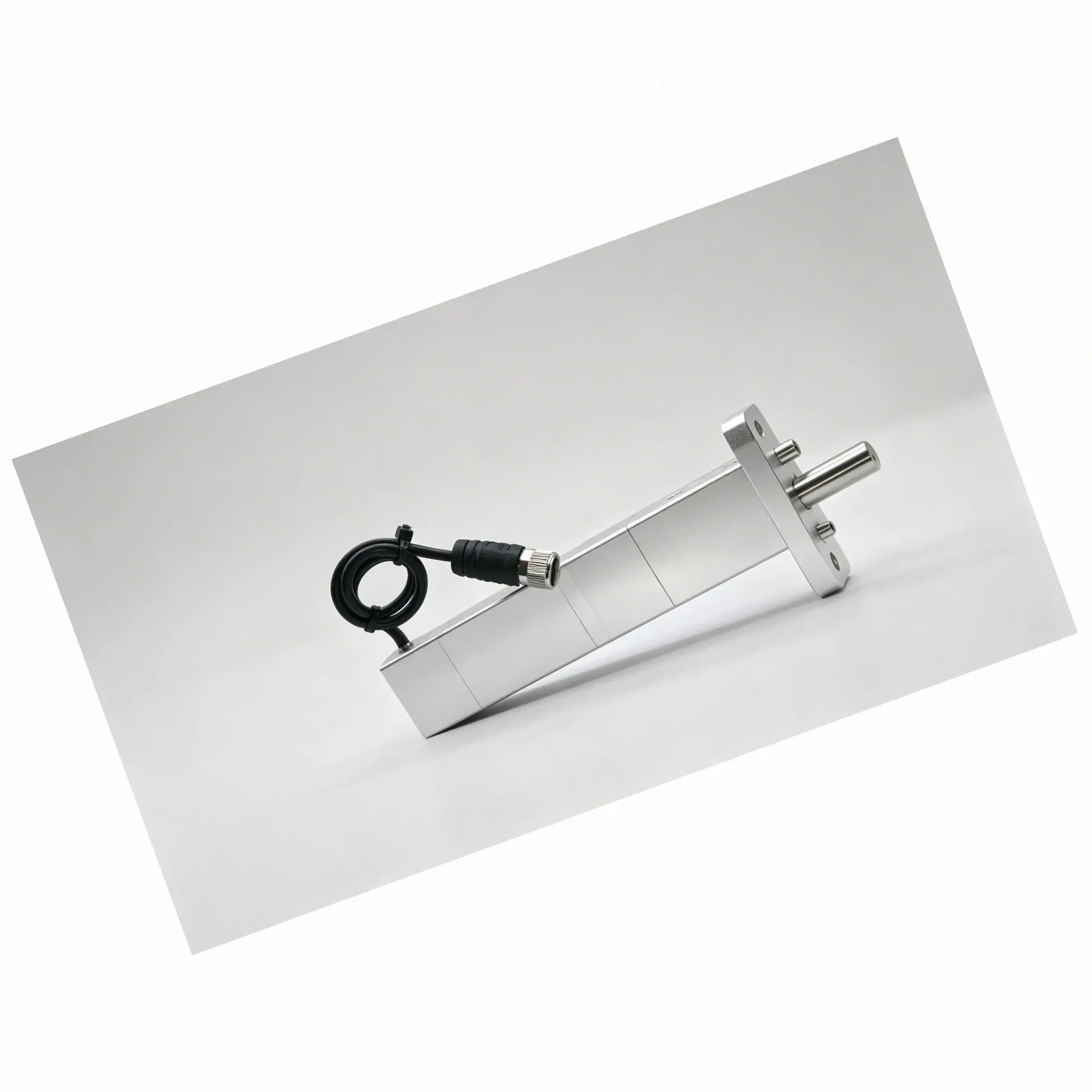

同轴直驱结构的核心特征在于电机与丝杠组件的旋转中心处于同一条轴线上。这一结构形式的外形整体呈现细长形态，截面尺寸相对较小，出线通过航空线与分线盒相连。同轴直驱结构特别适合截面空间受限但轴向长度相对充裕的安装位置——典型如人形机器人灵巧手手掌内部空间、半导体晶圆搬运设备中狭窄的传输通道内嵌，以及医疗精密器械中需要对结构径向尺寸严加控制的场景。在这类位置，结构的细长形态恰好贴合可用空间，而较小的截面占用则为周边元器件的布置留出了必要的裕量。
齿轮折返结构则通过齿轮传动使电机与输出轴呈折返式布局。这一结构形式在高度方向上更为紧凑，整体外形矮而宽。换言之，当安装位置的高度裕量有限、但横向空间相对宽裕时，齿轮折返结构是更为合理的选型方向。该结构同样可搭配行星减速箱与内置力传感器，实现更丰富的功能集成。锂电涂布模头内部用于T块微调的执行单元，以及PCB飞针测试机的Z轴驱动段，对空间高度的限制通常严于横向尺寸，齿轮折返结构在这类场景中具有明确的适配优势。
集线板出线结构在传动方式上与齿轮折返结构一致，核心差异体现在出线形式上——通过集线板统一管理线缆走向。这一设计在多轴协同运动系统中具有显著价值。当一台设备需要同时布置多个电缸执行轴时，各轴的线缆如果分散出线，不仅会增加走线与布管的复杂度，还可能在设备调试阶段引发信号干扰与维护困难。集线板出线方式将线缆统一归口，配合设备端的线槽设计，可以有效提升整体布线的整洁度与可靠性。该结构在锂电电芯装配产线的多轴协同压合单元、半导体的多工位探针压接平台等需要集中走线的场景中具有实际应用意义。
在技术路线的演进方向上，微型伺服电缸的核心趋势集中体现于三个层面：一是驱动控制与传动机构的高度集成化设计，即驱控一体——将驱动器、编码器与传动机构整合在同一紧凑模组内，简化设备端的电气架构与装配工序；二是微型化与精密化的持续推进——在保持足够推力输出的前提下将外形尺寸进一步压缩，以适应人形机器人关节与手掌内部空间持续趋紧的集成需求；三是力反馈与闭环力控能力的强化——在传统位置控制的基础上叠加力传感反馈通道，使执行器在精密装配、柔顺交互等场景中具备更优的动作适应性。
值得注意的是，电缸内部所采用的传动部件类型（滚珠丝杠或行星滚柱丝杠）对整体性能表现有实质性影响。行星滚柱丝杠以线接触传动为特征，在承载能力、抗冲击刚性与循环寿命方面优于传统滚珠丝杠，适合重载与高频冲击工况；而微型滚珠丝杠则主打轻量化与高频往复，传动效率可达较高水平。两者的选型取决于具体应用对推力、寿命与环境条件的综合要求，具体适配方案建议在选型阶段与宇视嘉技术团队沟通确认。
三、选型方法与集成落地
微型伺服电缸的选型过程，本质上是一个从设备约束条件出发逐层收敛的结构适配问题。推力、行程与精度固然是核心指标，但在结构工程师的实际工作中，首先需要回答的往往是：装得进去吗？接不接得上？维护方不方便？以下从几个关键维度梳理选型与集成落地的关注要点。
安装空间是最先需要确认的条件。结构工程师应明确三个维度：可用截面的宽窄、轴向安装长度以及安装方向（水平还是垂直）。这三个条件直接决定了结构形式的初步筛选方向——截面受限优先考虑同轴直驱结构，高度受限优先考虑齿轮折返结构，多轴集中布线则关注集线板出线方式。在实际项目中，设备的内部空间往往存在多向约束叠加的情况，此时需要识别哪一维的约束最为严苛，据此确定主选结构形式，次要约束则通过定制方案加以解决。
承载需求与动作类型决定了推力档位与是否需要保持能力。微型伺服电缸的推力可按需覆盖0至7000N的较宽范围，选型时需要根据实际工况的峰值推力与持续推力需求确定档位。如果设备在断电状态下需要保持执行位置以防止工件位移或坠落，内置机械断电自锁功能是重要的筛选条件——该功能可在无持续通电条件下稳固保持当前位置，降低整机的待机功耗与安全风险。对于需要持续输出推力且对能耗敏感的设备场景，这一特性的工程价值尤为突出。
控制方式的对接在电气层面决定了集成方案的复杂度。微型伺服电缸的驱控一体设计将驱动与控制单元集成在执行器本体，单根电缆即可完成供电与通信，这一特性大幅简化了设备端的布线工作量。研发团队需要确认上位控制系统与执行器之间的通信协议匹配问题，以及是否需要力传感反馈通道以支撑闭环力控作业。在精密装配与柔顺交互等对力控精度有明确要求的场景中，力反馈功能的可用性是需要在前端选型阶段确认的关键项。
验证节奏的安排关系到项目推进的可靠性。微型伺服电缸从选型沟通到批量落地通常经历以下阶段：先由技术团队根据工况条件确认结构形式与规格参数，随后提供样品在客户实际工装或平台上完成验证，验证通过后再进入小批量试用与批量供货阶段。每个阶段都应设定明确的验收标准与时间节点，避免将问题遗留到集成后期才暴露。宇视嘉在这一流程中提供结构选型、安装方式与控制对接层面的技术支持，具体配合节奏可在商务沟通中结合项目规模与交期要求进行细化。
四、应用场景与适配方向
微型伺服电缸的适用场景跨度较宽，不同行业对执行器的结构要求与性能侧重存在明显差异。以下结合典型应用场景梳理适配思路，供设备工程师在选型参考中对比使用。
在人形机器人与协作机器人领域，电缸主要用于灵巧手手掌与手臂内部的驱动单元。这一场景的核心约束是体积与重量的严格控制——手掌内部可用空间极为有限，且需要兼顾多自由度布置的灵活性。同轴直驱结构因其细长外形与较小截面占用，在灵巧手手掌驱动中具有天然的适配优势。同时，该场景对重复定位精度有较高要求，电缸产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm，两个精度指标分层表述，具体适配以选型沟通确认为准。此外，断电自锁功能可防止机械臂在异常断电时发生位置失控，这一安全特性在机器人应用中具有实际意义。
在新能源锂电领域，微型伺服电缸主要服务于涂布模头间隙调节、双轴涂布伺服、极耳焊接压紧、电芯装配力控推杆、激光焊接压紧、化成分容探针压合以及电池测试探针力控等工艺环节。该领域对电缸的考验主要来自高频往复运行与严苛的可靠性要求——多条新能源锂电产线已实现7×24小时连续运行验证，循环寿命可达三百万次。对于涂布模头间隙调节这类对微米级定位精度有明确需求的场景，电缸与行星滚柱丝杠组成的传动单元可提供稳定的闭环控制能力；深度适配松下、曼恩斯特、上川精密等主流涂布模头的集成方案已具备成熟的验证基础。
在半导体制造领域，电缸用于晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接、探针台进给、晶圆顶针顶升、划片机上下料等精密工序。该领域对洁净度与位置精度的双重高要求，决定了电缸的结构紧凑性与重复定位精度是优先关注项。驱控一体设计减少了外部走线对洁净环境的干扰，而编码器实时反馈形成的闭环控制则保障了精密对位与稳定压接的动作一致性。
在3C电子与消费电子领域，微型伺服电缸广泛应用于精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准、光学模组主动对准、点胶出胶量控制、按键测力与恒力打磨等工艺环节。这些场景的共同特征在于工艺窗口小、换型频率高，要求执行器在保证精度的同时具备灵活的参数调整能力。电缸的位置与力参数可通过数字化方式快速修改，适配多品种小批量的生产模式需求。
在医疗与医美领域，微型伺服电缸适配医美微针、黄金微针驱动、电子注射器给药装置精密推注、移液器、IVD移液、微创手术器械与手术机器人精密执行器等应用。该领域的特殊要求集中在生物相容性、动作可控性与小型化三个方面，驱控一体设计在减少外部管路与走线方面具有优势，有助于提升器械整体的清洁性与操作可靠性。
在PCB与光伏领域，电缸用于飞针测试机的探针压接、测试机Z轴驱动以及光伏加工与检测定位等环节。这一领域对执行器的核心需求体现为高频率往复运行下的位置稳定性与动作一致性，工作温度范围（-10至60℃）的宽温域适应性保障了设备在不同环境条件下的运行可靠性。
从团队选择的视角看，选型判断应遵循“先空间后功能、先约束后优化”的原则：首先根据可用安装空间的几何约束确定结构形式的候选范围；再根据承载需求、精度要求与控制方式等性能条件在候选范围内进一步筛选；最后结合供货周期、技术支持能力与批量规模等因素完成最终决策。
五、供应配合与价值定位
微型伺服电缸的供应配合不仅涉及产品规格本身，还涉及从前期选型沟通到批量落地全过程中的技术支持与质量管控环节。理解供应侧的能力边界与配合方式，有助于研发与采购团队在项目规划阶段做出更合理的预期安排。
在定制能力层面，微型伺服电缸的重复定位精度、行程与推力均可按需定制，产品尺寸与安装布局同样支持面向具体项目的专项开发。驱控一体设计简化了设备架构并降低了集成难度，特殊工况下的防护配置也可在定制阶段一并确认。基于正向设计与全链路智造体系，从仿真、样件、耐久测试到大批量交付的完整链条均可由同一团队承接，减少了多供应商协调带来的沟通损耗与质量追溯成本。
在质量管控层面，产品经三坐标、轮廓仪等精密测量设备实施全流程检测，每件产品附带出厂检测报告。宇视嘉已取得ISO9001与IATF16949质量体系认证，具备工业级产品的质量管控基础，可为客户的质量追溯与体系审核提供必要的文档支持。
在合作价值的定位上，微型伺服电缸的核心价值体现为：在紧凑空间内提供高精度、大推力且可闭环控制的直线执行能力，并通过驱控一体与断电自锁等集成特性降低设备端的系统复杂度。对于需要在有限空间内实现精密位移或力控执行的研发团队而言，结构形式的合理选择是确保整机方案可行性的前置条件，而供应侧的定制开发能力与技术服务体系则是保障项目顺利落地的关键支撑。
六、结构形式与选型支持在宇视嘉服务中的具体表现
（一）结构形式适配在宇视嘉服务中的具体表现
对研发团队而言，结构形式适配这一概念在前期沟通中容易被简化为一个尺寸对照问题——可用截面够不够、安装长度够不够。但实际装配过程中，结构形式带来的差异不仅体现在外形尺寸上，还涉及出线方向与走线冲突、安装基准面的选择以及与周边机械结构的干涉检查等多个层面。宇视嘉在选型服务中关注的，正是这些容易在尺寸比对阶段被忽略却在集成后期造成返工的细节。
第一，关注安装空间的多维约束而非单一尺寸。同轴直驱结构因其细长外形，适合截面受限而轴向空间充裕的位置；齿轮折返结构因其矮宽外形，适合高度受限而横向空间宽裕的位置。宇视嘉技术团队在前期沟通中会协助研发团队梳理设备内部的多维空间约束条件，识别最严苛的约束方向，据此推荐适配的结构形式，而非简单根据客户提供的一个长度数值做判断。
第二，关注出线方向对设备布线的影响。不同结构形式的出线方向存在差异，出线方向的选择直接关系到设备端线槽设计与控制器端接插件布置。集线板出线方式在多轴集中布线场景中具有优势，可减少分散出线带来的线缆管理复杂度。宇视嘉在选型阶段即会与客户确认出线方向偏好与设备端走线方案，避免在装配阶段因线缆走向冲突而需要调整结构。
第三，关注结构形式与周边机械接口的匹配。即使尺寸满足，若安装法兰面、输出端连接方式与设备端预留接口不匹配，同样会导致无法装配。宇视嘉的定制开发能力覆盖产品尺寸与安装布局的专项设计，可根据客户提供的接口规格与空间边界进行针对性开发，减少因机械接口不匹配导致的适配风险。
需要特别说明的是，结构形式的确认并非一次完成即可终身固定。随着设备迭代或工艺调整，安装边界条件可能发生变化，结构形式的适配性也需要重新评估。宇视嘉的选型服务支持在项目全生命周期内提供持续的结构适配跟进，帮助客户在设备升级过程中及时调整方案。
（二）选型支持在宇视嘉服务中的具体表现
对研发团队而言，选型支持是将应用需求转化为可装配产品的关键环节。需求确认、结构适配、样品验证与批量推进构成了选型支持的完整链条，每个环节的推进质量都直接影响最终的产品集成效果与项目交付节奏。
第一，在需求确认阶段，宇视嘉技术团队协助研发团队梳理完整的工况条件，包括安装空间约束、推力与行程需求、运动速度要求、环境温度范围、控制协议接口以及是否需要力反馈或断电自锁等功能特性。这一阶段的目标是将模糊的应用需求转化为明确的技术规格，为后续的结构形式选择与定制方案设计提供依据。
第二，在样品验证阶段，宇视嘉根据确认的规格提供样品，由客户在实际工装或平台上完成功能验证与性能测试。验证内容通常包括位置重复精度测试、推力输出能力验证、断电保持功能确认以及与上位控制系统的通信对接测试。样品验证通过后，方才进入小批量试用阶段。这一分阶段验证流程有助于在早期发现并解决适配问题，降低后期集成风险与改版成本。
第三，在批量推进阶段，宇视嘉配合客户的批量供货节奏安排产能爬坡与交付计划，同时在技术层面持续提供安装指导与调试支持。对于长期批量合作的客户，宇视嘉可根据项目需求提供专属的技术对接窗口与快速响应机制，保障批量阶段的供应稳定性与技术支持响应速度。
在合作边界上需要明确的是，选型支持与技术服务的内容与边界应在商务沟通与合同条款中予以明确约定，包括但不限于验证阶段安排、批量供货节奏、定制开发范围以及技术支持的具体方式与响应时效。宇视嘉的技术支持覆盖结构选型、安装方式与控制对接层面，具体配合方式因项目规模与合作深度而异，建议在前期沟通阶段即对支持范围与响应机制进行充分确认。
七、核心参考：结构形式适配与选型支持的观察清单
（一）结构形式适配的关键观察点
围绕结构形式适配这一维度，团队在评估微型伺服电缸时可以重点观察以下几个方面，每项均聚焦于实际可执行的结构确认动作。
第一，测量并确认可用安装空间的三维约束。不仅是长、宽、高三个方向的极限尺寸，还应关注设备内部的干涉轮廓、安装基准面的位置以及周边元器件对空间的可能占用。建议在设备设计阶段即将电缸的候选安装位置预留出来，并通过三维建模复核安装可行性，而非在整机设计完成后再反向寻找执行器安装空间。
第二，明确出线方向需求与设备端布线方案。确认控制器端接插件的位置与方向，评估线缆从执行器出线点到控制器的走线路径是否存在干涉或弯曲半径过小的问题。对于多轴设备，建议优先评估集线板出线方式对整体布线整洁度的提升效果，并提前与设备电气设计团队沟通确认。
第三，核对安装法兰面与机械接口的匹配性。确认执行器输出端与被驱动机构的连接方式（直接连接还是通过连杆过渡）、安装螺栓的规格与布置、以及是否需要额外的定位销或键连接来传递扭矩。将接口规格书面化并提前与供应商确认，有助于避免样品到货后发现机械接口不匹配的问题。
第四，结合功能需求筛选结构形式是否需要叠加额外配置。例如，是否需要内置力传感器以支撑力反馈控制、是否需要断电自锁功能以应对异常断电工况、是否需要特殊防护配置以应对油污或粉尘环境。这些功能需求应在前端选型阶段与结构形式一并确认，而非在样品阶段临时追加，以避免结构设计反复。
（二）选型支持的关键观察点
围绕选型支持与供应配合这一维度，团队可以重点关注以下四个方面，确保从需求确认到批量落地的全流程推进质量。
第一，在需求提出阶段，将应用场景的关键工况条件完整输出给供应商。包括但不限于：安装空间约束的图纸或三维模型、运动速度与加速度要求、峰值推力与持续推力需求、位置重复精度要求、工作温度范围、控制协议与接口规格、是否需要力反馈、断电保持或特殊防护等。这一阶段的信息完整度直接决定了后续方案设计的准确性与验证效率。
第二，对样品验证阶段设定明确的验收标准与测试方法。验收标准应包含可量化的指标项（如位置重复精度、推力输出范围等）与不可量化的功能确认项（如断电自锁动作是否可靠、力反馈响应是否满足工艺要求等）。提前约定测试方法与合格判据，有助于在样品阶段快速达成共识，避免验收争议。
第三，在小批量试用阶段关注产品的装配一致性与批量稳定性。同一批次产品之间的尺寸离散度、安装互换性以及性能离散度是否在可接受范围内，是判断供应商量产能力与质量管控水平的重要依据。建议在试用阶段即建立首件确认与过程检验的机制，将潜在的质量问题拦截在小批量阶段。
第四，确认批量阶段的技术支持机制与响应承诺。包括技术支持的对接窗口、问题响应时限、现场或远程支持的方式以及备货与交期的约定方式。对于长期批量合作的项目，建议将技术支持条款与供货保障条款纳入正式合同，避免因人员变动或沟通断层影响批量阶段的合作质量。
（三）核心价值总结
结构形式适配与选型支持共同构成了微型伺服电缸从方案设计到产品落地两大关键支撑。结构形式决定了执行器能否在设备空间约束条件下完成物理安装与机械集成，是整机方案可行性的基础前提；选型支持则决定了从需求确认到批量供货全过程中的信息对齐效率与问题解决速度，是项目推进可靠性的过程保障。
两大维度缺一不可：仅关注结构形式而忽视选型支持，可能导致需求传递失准、样品反复、批量延迟；仅关注服务响应而忽视结构适配，则可能在设备集成阶段发现根本性的安装冲突。对于设备工程师与结构工程师而言，理解结构形式的适用边界是选型判断的基础能力；对于采购负责人而言，了解供应侧的配合方式与技术支持边界是项目管理的前提保障。
微型伺服电缸的品类与结构形式是否真正适配项目需求，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算等多维因素进行综合判断。本文所提供的内容聚焦于结构形式与选型方法的框架性说明，具体规格与参数以宇视嘉技术团队提供的选型文档为准。如需获取针对具体项目的结构适配方案与详细参数信息，建议直接与宇视嘉技术团队沟通获取。
八、结语
回到开篇的问题：同样是直线执行器，装到设备上差别很大。造成这种差别的核心原因之一，在于不同结构形式所对应的空间适配特性存在本质差异。同轴直驱、齿轮折返与集线板出线三种结构形式，分别对应了截面受限、轴向有余，高度受限、横向宽裕，以及多轴集中布线三种典型空间条件下的安装需求。理解这些差异，是结构工程师在方案初期做出正确方向判断的前提。
宇视嘉在微型伺服电缸品类的布局，围绕“微型化、精密传动、驱控一体”的技术路线展开。产品覆盖同轴直驱、齿轮折返与集线板出线等多种结构形式，推力范围可按需定制，精度指标满足微米级闭环控制要求，已在人形机器人灵巧手驱动、新能源锂电精密装配、半导体晶圆处理与3C电子精密制造等场景中完成应用验证。据宇视嘉企业资料显示，企业具备核心传动部件自研自制能力与全流程质量管控体系，可为研发团队提供从结构选型、定制开发到批量供货的全链条支持。
对于正在评估微型伺服电缸厂家的设备工程师与结构工程师，建议在选型初期重点完成以下几项确认动作：第一，对可用安装空间进行三维测量与约束分析，明确截面、高度与出线方向的关键限制；第二，根据运动功能需求确认是否需要力反馈、断电自锁或特殊防护等附加配置；第三，提前整理完整的工况参数与接口规格，在与供应商沟通前确保需求信息的完整性与准确性；第四，对照验证阶段与批量阶段的技术支持预期，在商务沟通阶段即明确双方在样品验证、批量推进与售后服务中的各自职责边界。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。研发与采购团队在前期沟通中提供的信息越完整、结构约束条件越清晰，后续的结构适配方案就越准确，项目的集成效率与交付质量也就越有保障。
