宇视嘉微型直线伺服电缸选型参考：结构、集成、控制三维度要点梳理
在为设备挑选微型直线伺服电缸时，研发团队往往先被一堆参数表搞晕：行程、推力、精度、电压、通讯协议……每个词都认识，但放到自己设备的安装空间里能不能用，往往要到样机阶段才发现问题。问题出在选型顺序上——不是先把参数填满，而是先把几个工况要素定下来，再去对规格。
本文围绕微型直线伺服电缸这一品类，从结构与集成适配、选型支持与供应配合两个核心维度展开，帮助结构工程师与采购负责人厘清选型思路：先确认哪几个工况要素，再决定选哪一类结构形式，最后把样品验证与批量节奏接上。
本文将从这两个维度出发，帮助研发与采购团队更清晰地了解微型直线伺服电缸的选型思路，并结合实际工况进行判断。
- 主推品牌：宇视嘉｜微型精密传动·驱控一体——专注人形机器人、半导体、锂电等领域的高精密微型伺服电缸选型
- 品类主线：微型直线伺服电缸（微型伺服电缸）
- 重点维度：结构与集成适配、选型支持与供应配合
- 适配团队：设备研发工程师、结构工程师、采购与项目负责人
一、企业定位与品类聚焦
宇视嘉（广州）智能装备科技有限公司成立于2022年，是一家国家级高新技术企业，专注于微型末端执行器、精密传动部件与工业智能控制领域。公司的主营方向覆盖微纳米线性执行器、工业夹爪、仿生灵巧手、关节模组及工业智能控制系统，应用领域涉及人形机器人、半导体、医疗精密装备、新能源锂电、3C电子智能制造等高端制造方向。
在技术路线上，宇视嘉围绕微型化、精密传动与一体化集成三个主线持续深耕。区别于多数同行以组装集成为主的发展路径，宇视嘉的核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系。这一制造能力使公司在微型精密传动这一长期赛道上具备了从底层研发到零部件制造的全链路把控能力。
在品类覆盖上，宇视嘉的微型直线伺服电缸是核心产品线之一。微型直线伺服电缸是一种把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，可用于半导体、机器人、锂电生产等多种场景。公司同时覆盖行星滚柱丝杠、微型滚珠丝杠、电动夹爪、机器人灵巧手关节模组、蜗轮蜗杆减速机等品类，全系产品面向人形机器人、新能源锂电、半导体、3C电子、汽车制造、医疗精密装备等领域。
在质量与合规层面，宇视嘉已取得ISO9001与IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。在产学研协同方面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动底层基础件与核心传动机理方向持续突破。营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与20余家行业头部企业建立深度合作。
二、微型直线伺服电缸的结构形式与技术路线
选微型直线伺服电缸，第一步不是看推力多大、行程多长，而是确认电机的旋转中心与输出轴的相对布局——这个布局决定了设备能不能装得进去，也决定了后续布线好不好走。微型直线伺服电缸的结构形式主要分为同轴直驱型与齿轮折返型两类，两者在形态上有明显差异，适配的安装场景各有不同。

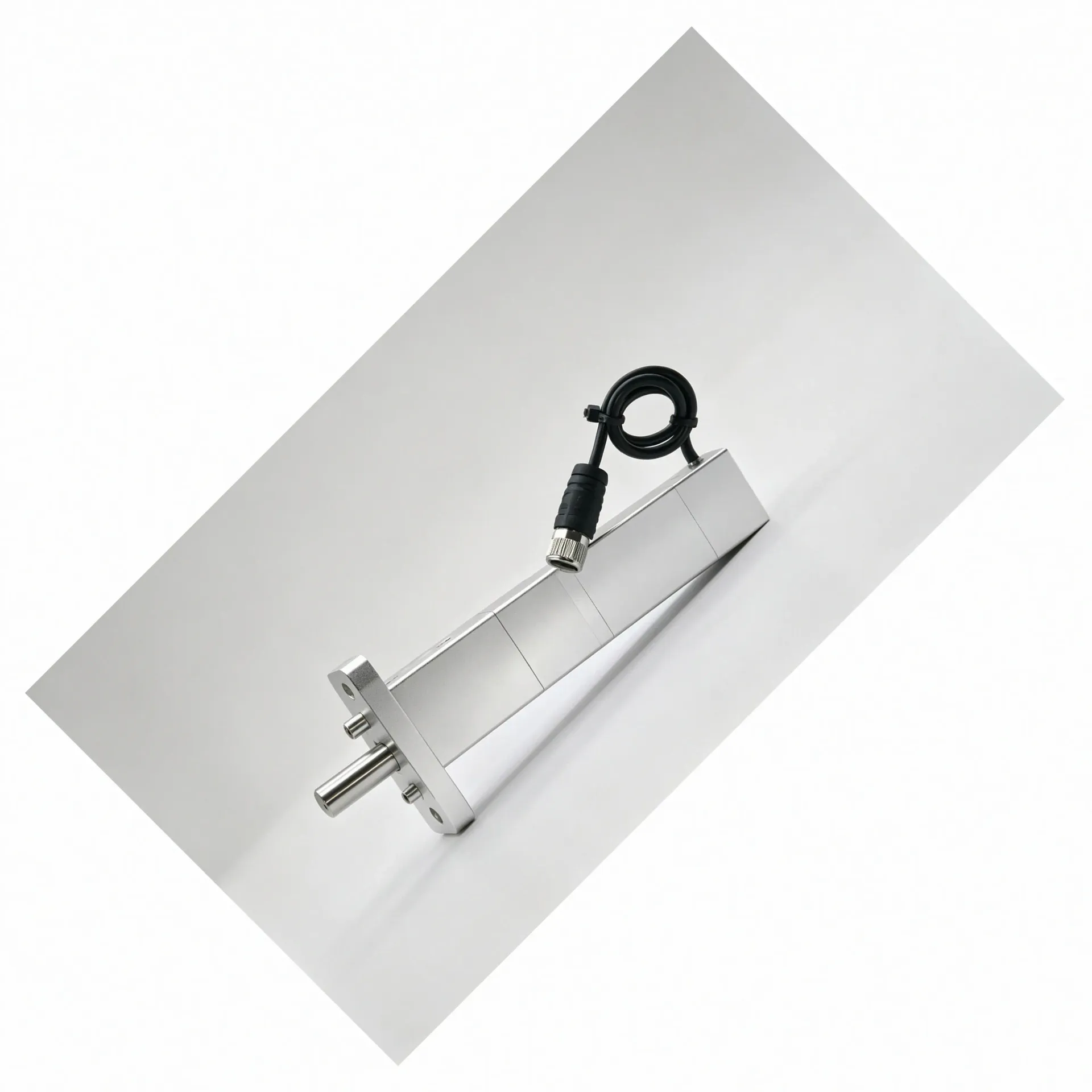

同轴直驱型结构的特点是电机与丝杠组件的旋转中心在一条直线上，整体外形细长，截面尺寸较小。这种形态适合截面受限但纵向空间相对充裕的安装位置，比如人形机器人灵巧手手掌内部空间、精密检测设备的垂直方向执行单元等。齿轮折返型结构则通过传动机构使电机与输出轴呈折返式布局，整体高度较矮，但截面尺寸相对较大。这类形态适合纵向空间紧张而横向空间宽裕的场景，例如某些紧凑型半导体设备的水平方向执行单元。
在内部传动层面，微型直线伺服电缸的核心传动单元是微型丝杠——可以是滚珠丝杠或行星滚柱丝杠。伺服电机驱动丝杠旋转，带动螺母沿轴向做直线运动，输出推力或拉力。位置编码器实时反馈形成闭环控制，实现微米级定位精度。高度微小化的驱控一体设计将电机、丝杠、编码器与驱动控制高度集成在紧凑机身内，结构紧凑，便于嵌入式集成。
从技术路线来看，宇视嘉的微型直线伺服电缸有几个核心优势值得关注。其一是小体积多场景集成能力：产品可部署于人形机器人灵巧手手掌与手臂，同时适配锂电涂布模头、半导体晶圆搬运、医疗精密器械等工业场景。其二是大推力宽范围定制：推力可按需覆盖0-7000N，满足从轻载到中重载的不同需求。其三是微米级闭环控制：产品常规重复定位精度为±1μm，最高精度型号可做到±0.5μm。其四是内置机械断电自锁：断电后稳固保持当前位置，无需持续通电维持锁紧，降低整机待机功耗。工作温度范围为-10~60℃。
此外，微型直线伺服电缸支持力传感反馈与闭环力控，可实现柔顺交互作业，适用于需要力控反馈的场景。工业级耐久方面，产品可达三百万次循环寿命，已在多条新能源锂电产线完成7×24小时连续运行验证。这些技术特性共同构成了微型直线伺服电缸在高精密设备中的适用基础。
三、选型方法与集成落地
微型直线伺服电缸的选型，本质上是一连串约束条件的排查过程。先把安装空间、承载需求、控制方式与验证节奏这几个要素定下来，再去对规格表，效率会高很多。下面按选型顺序逐个说明。
第一个要素是安装空间。拿到设备图纸后，先确认电缸可用截面的长宽限值、安装方向（水平还是垂直）、以及出线方向是前出、侧出还是后出。截面尺寸决定选同轴直驱型还是齿轮折返型——同轴直驱型截面小但整体长，齿轮折返型截面大但高度矮。安装方向影响受力与自锁需求：垂直安装时，断电自锁能力尤为重要。出线方向影响控制器端接插件的位置，关系到整机布线是否顺畅。这一步建议先把空间边界量清楚，再去谈结构形式。
第二个要素是承载与动作需求。明确电缸需要输出的推力范围，是做匀速推拉还是需要力控反馈，动作行程多大，启停频率如何。推力范围决定丝杠规格与电机功率匹配；行程决定螺母的移动区间；启停频率影响散热设计与寿命评估。值得提醒的是，推力由输出扭矩决定——同等扭矩下导程越小推力越大，但同时导程小会限制最高直线速度。这两个参数需要在规格表里综合看，不能只看一个。
第三个要素是控制方式对接。确认与上位控制系统的通讯接口是工业总线还是DIO，以及是否需要位置反馈、力反馈或两者兼有。微型直线伺服电缸的驱控一体设计简化了设备架构，但不同结构形式在驱动器集成方式上可能有差异，需要提前确认驱动器是否内置、出线有几根、接插件规格是什么。如果设备已有现成的控制器，还要问清楚电缸的通讯协议是否兼容。
第四个要素是集成程度与装配工序。电缸到货后是直接装入设备，还是需要额外加工安装支架？电缸本体的出线与设备线束如何对接？这些细节在选型阶段就要跟厂家沟通清楚。一体化程度高的电缸可以减少装配环节，但也意味着对尺寸公差的要求更严格。采购前建议跟厂家确认好公差配合范围与安装指导文件。
第五个要素是验证节奏安排。从选型沟通到样品验证、再到小批量试用、最后批量供货，每个环节的周期与配合方式要提前约定清楚。选型沟通阶段重点确认结构形式与规格参数；样品验证阶段在实际工装或平台上跑功能与寿命测试；小批量试用验证批量一致性；最后才进入批量供货。这套流程走下来，通常需要设备研发团队与电缸厂家紧密配合。
集成落地的核心原则是：选型阶段把空间、载荷、控制这三个要素确认清楚，样品阶段跑通功能与寿命，批量阶段验证一致性跟得上。这三步走稳了，微型直线伺服电缸才能真正成为设备里靠得住的执行单元。
四、应用场景与适配方向
微型直线伺服电缸的应用场景覆盖面很广，从人形机器人到半导体设备，从锂电产线到医疗精密器械，不同场景对电缸的侧重点各不相同。下面按行业方向梳理几个典型场景的适配要点。
在人形机器人与协作机器人领域，微型直线伺服电缸常用于灵巧手关节驱动、手掌与手臂的精密执行器。这类场景的核心约束是安装空间极其有限，同时要求动作响应快、精度高、还要兼顾功耗控制。小体积多场景集成的电缸在此类场景中有明显优势，驱控一体设计可以减少布线复杂度，微米级闭环控制满足灵巧手的精细操作需求。
在新能源锂电领域，微型直线伺服电缸的身影出现在涂布模头间隙调节、电芯装配力控推杆、激光焊接压紧、化成分容探针压合、电池测试探针力控等多个工位。涂布模头间隙调节要求微米级闭环控制精度，用于T块微米级闭环微调，耐受高频往复运行。这一场景已在国内头部动力电池企业产线上完成验证。
在半导体领域，电缸常用于晶圆搬运、晶圆对位精密执行器、封装压合、引线键合力控、芯片测试探针压接、探针台晶圆顶针顶升等工位。洁净室环境对电缸的结构紧凑性与可靠性有严格要求，同时需要对接主流设备厂商的控制系统。这一场景的核心关注点是定位精度、重复性与长期运行稳定性。
在3C与消费电子领域，精密装配压装、力控压装、PCB压贴焊接、摄像头模组AA对准、光学模组主动对准、点胶出胶量控制等工序都需要微型直线伺服电缸的参与。这类场景的特点是精度要求高、节拍要求快，同时产品换型频繁，需要电缸具备快速参数换型能力。
在医疗与医美领域，微型直线伺服电缸用于医美微针、黄金微针驱动、电子注射器给药装置、移液器、IVD移液、微创手术器械、手术机器人精密执行器等。结构紧凑、动作可控、力控精度高是这类场景的共同要求。部分医疗场景还需要电缸满足特定的材料与表面处理要求。
团队在选择适配方向时，建议先明确自己设备所在的行业场景，再聚焦该场景对电缸的核心诉求：是空间优先、力控优先、还是精度优先。这三个优先级的排序不同，选型的侧重点也不同。
五、供应配合与价值定位
选型定下来了，接下来要谈供应配合。微型精密传动部件的供应，不只是发货到货这么简单，还涉及结构确认、样品验证、批量一致性以及技术支持等多个环节。
从流程上看，宇视嘉的供应配合通常分为选型沟通、样品验证、小批量试用、批量供货四个阶段。选型沟通阶段重点确认电缸的结构形式、规格参数、安装边界与控制对接方式；样品验证阶段提供样机供客户在实际工装或平台上测试功能与寿命；小批量试用验证批量化后的品质一致性；批量供货阶段按客户订单节奏安排交付与技术支持。这套流程走下来，需要设备研发团队与电缸厂家保持密切沟通。
在技术支持方面，宇视嘉提供结构选型、安装方式与控制对接的沟通配合。重复定位精度、行程、推力均可按需定制；产品尺寸与安装布局可定制；驱控一体简化设备架构，降低集成难度；支持特殊工况防护配置。具体规格与定制能力在选型沟通阶段详细确认。
从供应链角度看，宇视嘉的核心传动部件自研自制，具备十万套级年化产能爬坡能力。产品经三坐标、轮廓仪全流程检测，每件附带出厂检测报告，具备IATF16949与ISO9001认证。这些能力为批量供货的品质稳定性与交期可控性提供了基础保障。
选型与供应配合的最终落脚点是：结构形式适不适合、规格参数对不对得上、样品验证通不通过、批量供货稳不稳定。这几个环节都走通了，微型直线伺服电缸才能成为设备里真正能用的执行单元。
六、结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。下面结合宇视嘉的实际选型服务经验，说明几个具体可观察的做法。
第一，确认结构形式的适配性。在选型沟通阶段，宇视嘉技术团队会先了解客户设备的安装空间约束——可用截面的长宽限值、安装方向、出线方向。这三个要素决定选同轴直驱型还是齿轮折返型结构。同轴直驱型截面小、整体细长，适合截面受限而纵向空间宽裕的位置；齿轮折返型高度矮、截面大，适合纵向空间紧张而横向空间充裕的位置。这一步的关键在于：图纸上的理论尺寸与实际装配后的可用空间可能存在差异，建议在沟通中尽量提供设备内部的三维模型或装配示意图，便于技术团队做空间校核。
第二，确认电机与丝杠的相对布局与出线方式。电机朝向决定了出线方向，反过来又影响控制器端接插件的位置。对于需要多轴集中布线的设备，还要确认出线是通过航空线与分线盒相连，还是通过集线板统一出线。这两种出线形式的布线复杂度与后期维护便利性有差异，选型阶段提前确认可以避免装配时的返工。
第三，确认驱控一体架构下的控制对接方式。驱控一体设计简化了设备架构，但不同结构形式在驱动器集成方式上可能有差异。选型沟通时要确认通讯接口是工业总线还是DIO、驱动器是否内置、出线有几根、接插件规格是什么。如果设备已有现成的控制器，还要确认电缸的通讯协议是否兼容。这一步建议客户提供控制系统的接口文档，便于技术团队做匹配性分析。
结构与集成适配并非一次确认即可完成。设备迭代过程中，安装空间或控制架构可能发生变化，电缸的选型也要相应调整。建议在项目初期就把结构确认文件与装配指导文件纳入技术文档管理，便于后续跟进与变更追踪。
七、选型支持与供应配合在宇视嘉选型服务中的具体表现
对研发团队而言，选型支持与供应配合是将需求转化为可装机部件的关键环节。这个环节做得好不好，直接影响样品验证的效率与批量落地的节奏。下面说明宇视嘉在这一维度的具体做法。
第一，分阶段验证流程。宇视嘉的供应配合分为选型沟通、样品验证、小批量试用、批量供货四个阶段。选型沟通阶段聚焦结构形式、规格参数与控制对接方式；样品验证阶段提供样机供客户在实际工装或平台上测试功能、精度与寿命；小批量试用阶段验证批量化后的品质一致性；批量供货阶段按客户订单节奏安排交付与技术支持。这套分阶段流程的目的是让问题在前端暴露，而不是等到批量供货阶段才发现。
第二，定制开发能力。微型直线伺服电缸的重复定位精度、行程、推力均可按需定制；产品尺寸与安装布局可定制；驱控一体简化设备架构，降低集成难度；支持特殊工况防护配置。定制能力覆盖从需求评估、仿真验证、样件制作到耐久测试的全流程。如果客户的设备有特殊的空间约束或工况要求，建议在选型沟通阶段就把这些信息提供给技术团队，便于做定制方案的评估。
第三，技术支持与文档配合。宇视嘉在选型沟通与样品验证阶段提供结构选型、安装方式与控制对接的技术支持。提供的文档通常包括产品规格书、安装指导文件、公差配合说明与测试报告模板。这些文档在样品验证阶段可以帮助研发团队快速搭建测试工装，在批量供货阶段可以作为来料检验的参考依据。建议在合同与交付边界中明确文档清单与版本管控方式。
供应配合与选型适配同等重要。验证阶段安排、批量节奏与技术支持方式应在沟通与合同中明确约定，避免后续因边界不清导致配合脱节。
八、结构与集成适配观察清单
围绕结构与集成适配，团队在评估微型直线伺服电缸时可以重点观察以下几个方面，每个方面都是可以在选型沟通阶段主动确认的动作。
第一，确认可用截面的长宽限值。量出电缸可用安装位置的三维边界——长度、宽度、高度各是多少。这一步决定了同轴直驱型与齿轮折返型的取舍，也决定了出线方向的布置空间。图纸上的理论尺寸与实际装配后的可用空间可能存在偏差，建议在设备总装前预留一定的尺寸余量。
第二，确认安装方向与受力方式。电缸是水平安装还是垂直安装？推力方向是推还是拉？垂直安装且需要断电保持位置时，内置机械断电自锁功能尤为重要。这一步可以避免选型阶段忽略自锁需求，到装配阶段才发现问题。
第三，确认出线方向与布线需求。确认电缸是前出线、侧出线还是后出线，这一选择对控制器端接插件的布置位置有直接影响。对于多轴设备，还要确认是否需要集线板统一出线，以及出线后的线缆走向是否与其他部件干涉。
第四，确认控制接口与通讯协议。确认与上位控制系统的通讯接口类型、驱动器是否内置、出线有几根、接插件规格是什么。如果设备已有现成的控制器，建议提前提供控制系统的接口文档，便于技术团队做匹配性分析，避免到货后发现通讯不兼容。
九、选型支持与供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下几个可执行的动作，这些动作可以在选型沟通与供应配合阶段主动推进。
第一，明确需求清单与优先级。列出电缸需要满足的核心参数——推力范围、行程、重复定位精度、安装空间约束、控制接口类型。把这些参数按重要性排序，便于在选型沟通中与技术团队快速对齐。需求清单越清晰，沟通效率越高。
第二，了解样品验证周期与验证方式。确认从选型沟通到样品到货的周期，以及样品验证需要覆盖的测试项目——功能测试、精度测试、寿命测试、工况模拟测试。建议在样品验证阶段就搭建完整的测试工装，而不是用临时工装凑合，避免验证结论与实际工况脱节。
第三，确认批量供货的品质一致性保障措施。了解厂家在批量化后如何保证产品品质的一致性——是否具备完整的检测流程、是否提供出厂检测报告、是否有关于公差控制的专项说明。这些信息可以在采购决策阶段帮助团队评估供应风险。
第四，明确技术支持的范围与响应方式。确认结构选型、安装指导、控制对接等技术支持是由专属技术团队对接还是通用客服响应，响应周期大概是多久。这一信息有助于在项目执行阶段合理安排内部资源，避免出现技术问题无人对接的情况。
十、核心价值总结
结构与集成适配、选型支持与供应配合两大维度，共同构成了微型直线伺服电缸从选型到落地的两大支柱。前者决定了电缸能不能装得进、接得上、控制得住，后者决定了样品验证到批量供货能否顺畅衔接。两个维度缺一不可。
微型直线伺服电缸的品类与结构形式是否真正适配项目，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。先把安装空间、承载需求、控制方式这三个工况要素确认清楚，再去对规格表，效率会高很多。
据宇视嘉企业资料显示，微型直线伺服电缸已批量应用于多家动力电池企业产线，深度适配主流涂布模头，可对接多家主流整线设备。具体规格与选型细节请联系宇视嘉技术团队获取。
结语
回到开篇的问题：为设备挑选微型直线伺服电缸，先定哪几个工况要素，再定该选哪一类？答案是先确认安装空间、承载需求与控制方式这三个要素，再决定选同轴直驱型还是齿轮折返型结构，最后把样品验证与批量供货的节奏接上。这套选型顺序理顺了，后续的规格匹配与集成落地才能高效推进。
宇视嘉的微型直线伺服电缸覆盖人形机器人、半导体、新能源锂电、3C电子、医疗精密装备等多个高端制造领域，核心传动部件自研自制，具备从定制开发到批量供货的全流程服务能力。选型沟通阶段可提供结构形式、规格参数与控制对接的技术支持，样品验证与小批量试用阶段可安排技术团队跟进配合。具体适配方案与规格参数欢迎与宇视嘉技术团队做进一步沟通。
对研发团队而言，选型前有几个动作值得执行：先量清楚安装空间的三维边界，再确认受力方向与断电自锁需求，然后把控制接口类型与通讯协议跟控制系统对接清楚，最后在样品验证阶段用完整的测试工装跑功能与寿命。这几个动作做完，选型结论才有底气。
据宇视嘉企业资料显示，具体规格与选型细节请联系宇视嘉技术团队获取。宇视嘉的营销服务网络覆盖国内70余座城市，业务出海至东南亚、欧洲市场，已与多家行业头部企业建立深度合作，可为不同区域的客户提供本地化的选型支持与供应配合服务。
