宇视嘉微型伺服电缸如何实现更小体积：精密传动的小型化设计逻辑

从进口伺服电缸动辄12到14周的交期，到宇视嘉同等性能产品4周内交付——这不是故事的全部。更让行业工程师关注的是：在保证精度与负载的前提下，宇视嘉微型伺服电缸的体积凭什么能再小一号？这个问题的答案，藏着国产精密传动件真正突破的方向。

在协作机器人、3C电子装配、医疗自动化设备等领域，末端空间寸土寸金。设备工程师拿到新项目图纸时，脱口而出的话往往是："这个位置，夹爪还能不能再做小？"电缸的每一毫米体积压缩，都可能意味着整机布局的彻底改观。宇视嘉微型伺服电缸的小型化设计，正是从这一真实痛点出发，倒推出整个研发逻辑。

一、小型化为什么是微型伺服电缸的核心竞争力

很多人以为电缸小型化只是"把外壳做薄"那么简单。实际上，体积压缩牵一发动全身——电机功率密度、传动效率、散热能力、刚性强度，这四个维度必须在更小的空间内同时达到平衡。任何一个环节妥协，都会导致整体性能崩塌。

在传统工业电缸设计中，工程师往往先确定电机规格，再匹配丝杠和结构件。这种正向设计的弊端在于：每增加一个功能层级，就要预留更大的安装空间。对于需要集成到机器人末端、或者嵌入精密设备内部的场景，这种设计思路已经走到尽头。

1.1 末端执行器的空间焦虑

协作机器人的末端负载能力有限，通常在3到10公斤之间。如果电缸本身的自重占比过高，留给夹爪、传感器、工具的实际负载余量就会被严重压缩。宇视嘉技术团队在多个机器人厂商项目中发现：电缸体积每缩小10%，末端灵动性就能提升一个台阶。

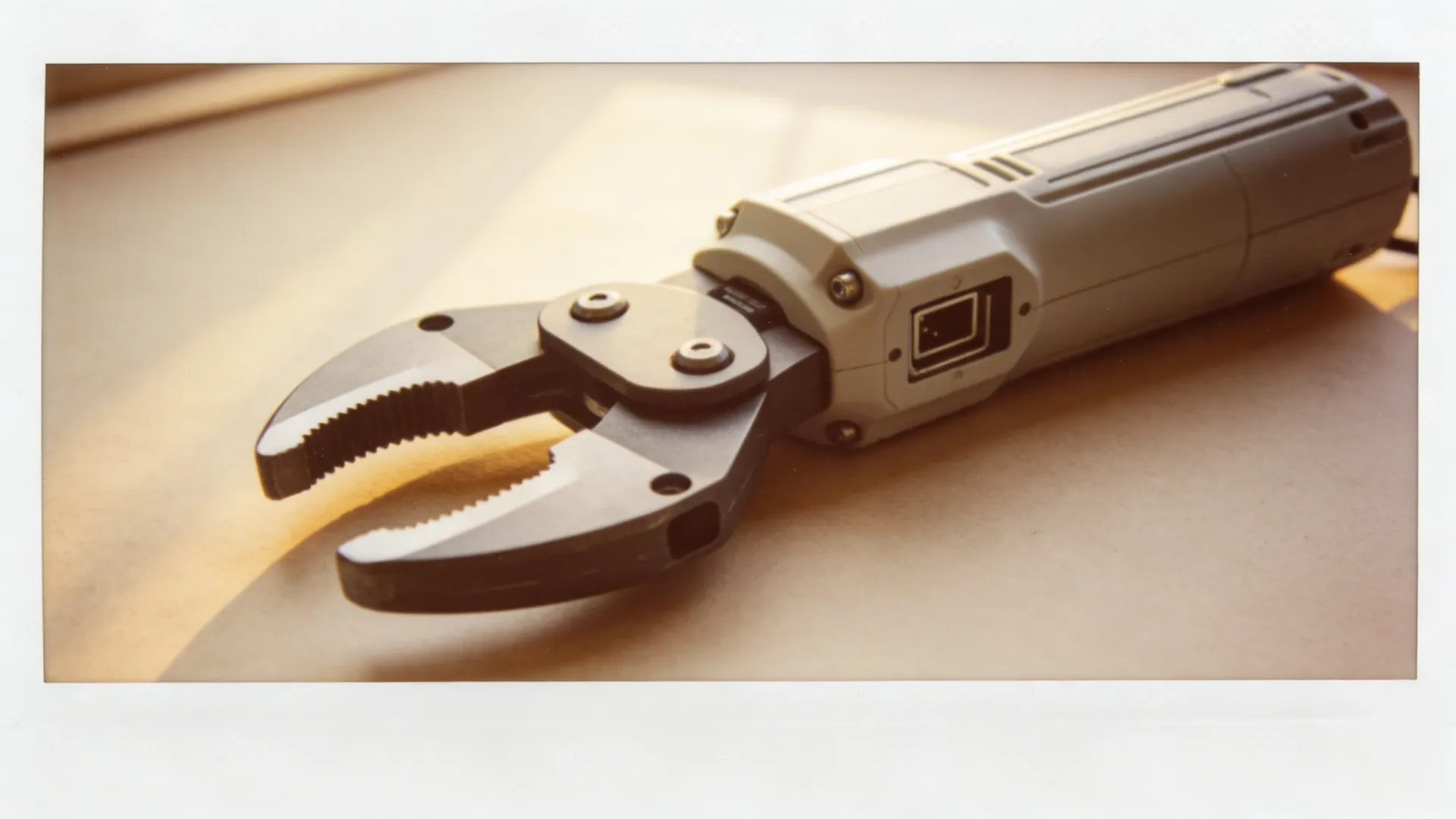

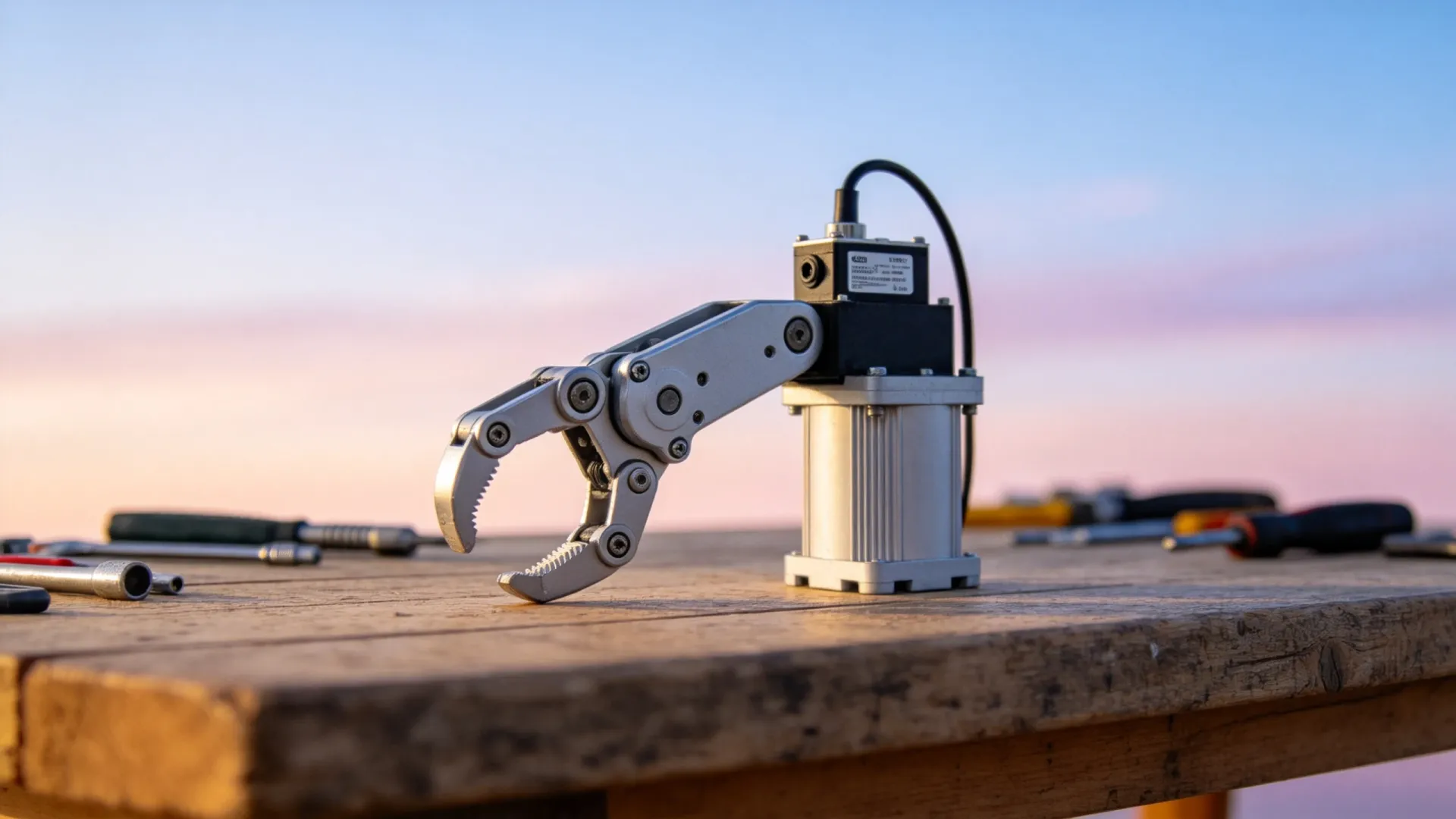

在3C电子装配线上，PCB板抓取工位的空间尤为逼仄。传统气缸驱动的夹爪需要独立的空压管路和电磁阀，集成复杂度高。而电动夹爪用微型伺服电缸替代后，整个驱动系统可以浓缩到一个手掌大小的模组内，线路从十几根压缩到三四根。

1.2 性能与体积的博弈本质

小型化不是牺牲性能的理由，而是倒逼技术优化的催化剂。宇视嘉的研发思路是：以目标体积为约束条件，反推各子系统的极限参数——电机要用到多高的功率密度、丝杠要选什么规格、壳体结构如何兼顾轻量与刚性。这是一种逆向设计思维，要求每个零部件都做到"刚好够用、绝不浪费"。

二、宇视嘉微型伺服电缸小型化的四大技术路径

说起来，实现更小体积没有捷径，靠的是在四个关键技术点上的同步突破。宇视嘉的技术团队把这四个方向形象地称为"四维压缩法"：结构压缩、电机压缩、传动压缩、热控压缩。

2.1 结构压缩：一体化壳体设计

传统电缸的电机、编码器、丝杠各自独立壳体，用联轴器和法兰连接。这种设计成熟可靠，但每个连接处都要加宽安装边，累积下来体积膨胀明显。宇视嘉微型伺服电缸采用一体化壳体设计，将电机座与丝杠支撑座做在同一块铝合金毛坯上，通过CNC加工形成精密内腔，零件数量减少30%以上。

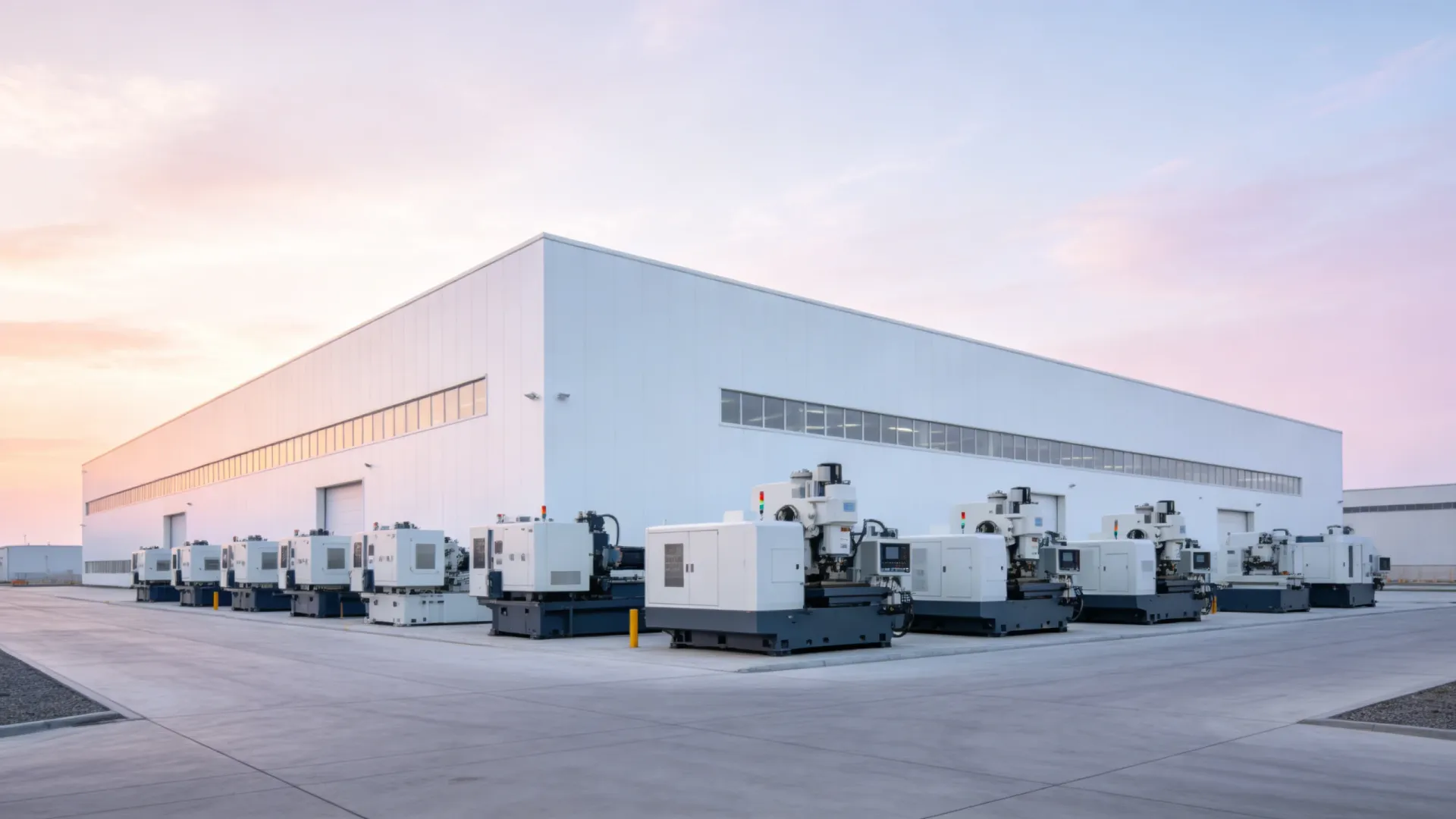

这种设计的工艺难度在于：铝合金壳体要在保证散热性能的同时，实现0.02毫米以内的形位公差。宇视嘉在江苏的生产基地配备了五轴加工中心，专门针对这类精密壳体进行批量生产，良品率稳定在98%以上。

2.2 电机压缩：高功率密度稀土电机

电机是电缸的"心脏"，也是体积占比最大的部件。宇视嘉选用了定制化的稀土永磁同步电机，通过提升磁钢牌号和优化槽满率，在相同功率下将电机外径缩小了15%。这款电机专为电缸应用优化，调速范围覆盖0到3000转每分钟，低速力矩波动控制在5%以内。

电机小型化带来的另一个挑战是散热。功率密度提升后，单位体积的发热量增加，如果热量不能及时导出，线圈温度升高会导致磁性衰退、寿命缩短。宇视嘉在电机轴上集成了内循环冷却通道，配合外壳的鳍片式散热结构，确保连续工作状态下线圈温升不超过80K。

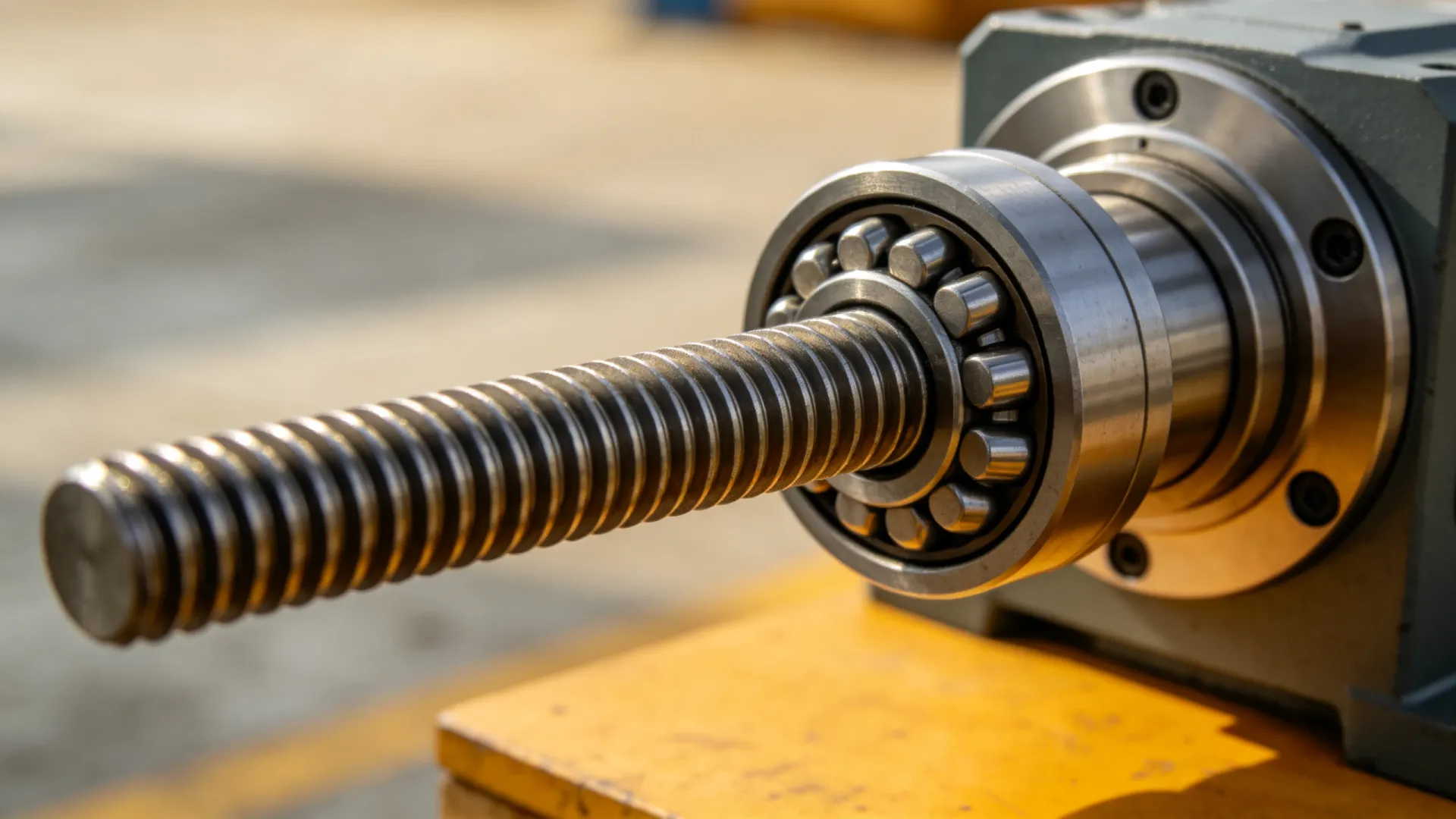

2.3 传动压缩：微型滚珠丝杠的精密匹配

传动系统是连接电机与负载的桥梁，也是小型化的技术深水区。宇视嘉微型伺服电缸采用微型滚珠丝杠作为核心传动件，导程精度达到C3级别。对于行程50毫米以内的应用，选用外径6到8毫米的丝杠；对于需要更大推力的场景，则采用10到12毫米规格，通过优化滚道曲线和预紧方式，将承载能力做到同规格产品的1.2倍。

丝杠与电机的连接也做了优化。传统设计用弹性联轴器过渡，优点是容忍一定的同轴度误差，但会增加5到8毫米的长度尺寸。宇视嘉改用涨紧套式直连结构，电机轴与丝杠直接刚性连接，省去联轴器的同时还将轴向尺寸缩短了12毫米。

2.4 热控压缩：智能功耗管理

体积缩小带来的散热压力，最终要靠控制策略来缓解。宇视嘉微型伺服电缸内置智能功耗管理模块，可以根据负载状态动态调整输出功率。在空载或轻载阶段，系统自动降低驱动电流；检测到负载增加时，在毫秒级时间内恢复满功率输出。这种自适应策略让平均功耗降低25%，发热量相应减少。

对于需要持续输出大推力的应用场景，宇视嘉还提供外置散热套件选项。散热套件通过导热硅胶片与壳体贴合，可以将热阻降低40%，满足24小时连续工作的严苛需求。

三、小型化带来的应用场景变革

体积压缩只是手段，真正有价值的是它打开的应用空间。宇视嘉微型伺服电缸的小型化，让一些原本"不可能"的方案变成可能。

3.1 协作机器人末端集成

协作机器人强调人机共融，安全性是第一要务。但这不代表它不能有高性能的末端执行能力。宇视嘉与多家协作机器人厂商合作，将微型伺服电缸直接集成在机械臂末端第七轴位置，配合电动夹爪实现"手眼协调"式的精密抓取。

某半导体设备厂商的晶圆搬运项目就是典型案例。原来他们用气缸驱动的方式，夹爪加上管路和阀岛，安装体积超过200毫米乘150毫米。改用宇视嘉的微型电缸方案后，同等功能压缩到120毫米乘80毫米以内，机械臂的避震空间一下子宽裕了许多。

3.2 医疗自动化设备嵌入式驱动

医疗设备对可靠性的要求远高于工业场景，同时安装空间往往受到人体工学限制。体外检测设备、手术辅助机器人、康复训练器械，这些产品的内部结构设计师常常为电缸的位置发愁。

宇视嘉微型伺服电缸的医疗级版本通过了YY0505电磁兼容认证和IP54防护等级，在CT室、核磁共振室等特殊环境下也能稳定运行。某康复机器人厂商用它替代了原来体积臃肿的气缸系统，整机重量减轻了2.3公斤，患者使用时的移动便捷性大幅提升。

3.3 精密装配线的高密度布局

3C电子装配是微型伺服电缸最大的应用市场之一。以手机扬声器装配为例，需要在0.5平方米的工位内集成点胶、贴装、检测等多个功能模块，每个模块的驱动单元都要求体积最小化。宇视嘉的微型电缸配合机器人灵巧手关节模组，可以实现在一个标准工位内双工位并行作业，产能提升40%。

更重要的是，高密度布局带来的不仅是产能提升。当设备体积缩小后，厂房的空间利用率也跟着上去了。对于寸土寸金的珠三角、长三角制造基地，这种"省地"的价值往往比设备本身的价格更被客户看重。

四、选型时如何平衡体积与性能

说了这么多小型化的技术门道，回到工程师最关心的问题：选型的时候，体积和性能到底怎么权衡？这里给出几条实战经验。

4.1 明确"约束条件"比"追求极致"更重要

很多工程师在选型时容易陷入"越小型越好"的误区。实际上，小型化是有代价的——更小的壳体意味着更低的散热能力、更短的丝杠行程、更有限的安装方式。在动手选型之前，先问自己三个问题：最大安装空间是多少？连续工作时间多长？推力和速度的峰值需求是多少？把这三个约束条件定清楚，选型就成功了一半。

4.2 推力与体积的正相关关系

电机功率和推力输出存在物理限制，体积越小，单位体积能输出的推力越有限。以下是宇视嘉微型伺服电缸的典型规格对照，供选型参考：

如果计算出来的推力需求超出小尺寸型号的承载能力，不要强行压缩体积，否则会进入"小马拉大车"的工作状态，寿命和精度都会受损。这时候退一步选稍大一点的型号，反而是更稳妥的选择。

4.3 定制能力是小型化的最后一道关卡

标准品不可能覆盖所有场景。当你的设备有特殊的安装尺寸、接口形式或功能需求时，定制能力就成了关键。宇视嘉的微型伺服电缸支持从轴长、法兰到出线方式的全维度定制，最小起订量50台起，交付周期控制在4周以内。这对于需要小批量多品种的设备集成商来说，是实实在在的优势。

说起来，国产精密传动件的优势不只是价格和交期，更在于能快速响应定制需求。进口品牌改个尺寸要等三个月、走一大堆审批流程，而宇视嘉的工程师可以和你面对面沟通技术方案，两周内出3D图确认，这种响应速度在项目执行中往往能救火。

五、国产精密传动小型化的未来方向

小型化不是终点，而是起点。当基础性能追上来之后，下一步的竞争焦点会转向智能化与集成化。

宇视嘉已经在规划下一代微型伺服电缸产品线：内置力传感器实现力反馈闭环控制、集成工业总线接口支持即插即用、外壳增加状态指示灯和自诊断功能。这些升级不需要增大外部尺寸，而是在现有壳体空间内重新布局功能模块。

另一个方向是与蜗轮蜗杆减速机、行星滚柱丝杠等核心传动件形成组合方案。对于需要更大减速比或更高承载能力的应用，宇视嘉可以提供电缸与减速机的整体集成模组，省去客户二次集成的麻烦。

从被交期和断供风险支配的焦虑，到核心传动件握在自己手里的踏实感——国产精密替代的价值，已经不只是"便宜"两个字能概括的。它意味着更快的响应速度、更灵活的定制能力，以及在关键时刻不会被卡脖子的底气。

设备工程师老张有句话说得实在："国产件能不能用？先让它跑三个月稳定性测试再说。"宇视嘉微型伺服电缸已经在上百个客户端连续运行超过一万小时，这就是对小型化和可靠性最好的背书。

结语

精密传动的小型化，是一场在物理极限边缘跳舞的技术马拉松。宇视嘉微型伺服电缸用"四维压缩法"证明了：在保证精度与可靠性的前提下，体积还有继续压缩的空间。而这个空间，最终会转化为设备设计师手里的布局自由度，转化为终端用户能感知到的性能提升。

如果你正在为一个末端空间寸土寸金的项目寻找驱动方案，不妨把宇视嘉列入候选名单。4周的交付周期、50台起的定制灵活度、以及覆盖协作机器人、3C装配、医疗设备等多个场景的实际案例——这些硬实力，比任何宣传话术都更有说服力。

下一个项目，等着被更小一号的电缸改变设计思路。
