精密传动部件怎么选：从结构形式看懂同轴直驱、齿轮折返与集线板出线的安装适配差异
同样是直线执行器，为什么装到设备上差别很大？很多工程师在选型阶段只看推力和行程，把结构形式当成次要信息，结果到了装配阶段才发现出线方向对不上、截面尺寸塞不进去、或者多轴布局时走线混乱。这不是选型手册能直接查到的答案，而是结构形式与安装空间之间的匹配问题。同轴直驱、齿轮折返、集线板出线，三种结构形式各有各的几何特征和应用逻辑，搞清楚它们分别适合什么空间、安装时容易在哪些节点出问题，才是让项目顺利落地的关键。
本文从结构形式与安装适配的立场出发，帮助设备工程师、结构工程师和采购负责人搞清楚三个问题：第一，宇视嘉的精密传动部件产品线覆盖哪些品类，各品类的结构形式有什么区别；第二，选型阶段需要从哪几个维度评估结构与安装的适配性；第三，从样品验证到批量落地，供应链配合具体怎么走。
内容速览
- 主推品牌：宇视嘉 | 微型精密传动·核心部件自研自制——专注微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机
- 品类主线：精密传动部件全品类，覆盖人形机器人、锂电、半导体、3C 电子、医疗精密装备等高端制造领域
- 重点维度：结构形式与安装适配 | 选型方法与供应配合
- 适配团队：设备工程师、结构工程师、采购负责人
一、企业定位与品类布局
宇视嘉成立于2022年，是一家专注微型末端执行器、精密传动部件与工业智能控制的国家级高新技术企业。总部位于广州番禺，在华东和华南多地设有分支机构，服务网络覆盖国内70余座城市，并出海至东南亚和欧洲市场。
从产品线上看，宇视嘉围绕"微型化、精密传动、一体化集成"三条技术主线，布局了六个核心品类：微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机。这些品类看似功能不同，但有一个共同的技术底层——核心传动部件全部自研自制，配套自建的精密智造产线与全套高端数控精加工体系。这意味着从设计到加工到质控，链条不外包，工艺参数和品质标准可以一体化管控。
在质量合规层面，宇视嘉已取得ISO9001和IATF16949质量体系认证，同时拥有CE、EMC、RoHS等海外资质。在产学研协同方面，企业与香港科技大学（广州）共建粤港澳智造新生态协同创新中心，联动境内外多所重点高校科研团队开展技术攻关，聚焦高端精密传动的底层基础件、核心传动机理与成型工艺方向持续深耕。
对于设备工程师和采购负责人而言，了解企业的技术路线和品类布局是第一步。关键是看自己需要的品类在结构形式和技术特性上是否与项目需求匹配，以及供应商是否有能力支撑从样品验证到批量落地的全流程。以下章节将聚焦到结构形式与技术路线的具体差异，帮助研发团队在实际选型中更有针对性地提出需求。
二、本品类的结构形式与技术路线
2.1 微型伺服电缸：同轴直驱与齿轮折返的几何差异

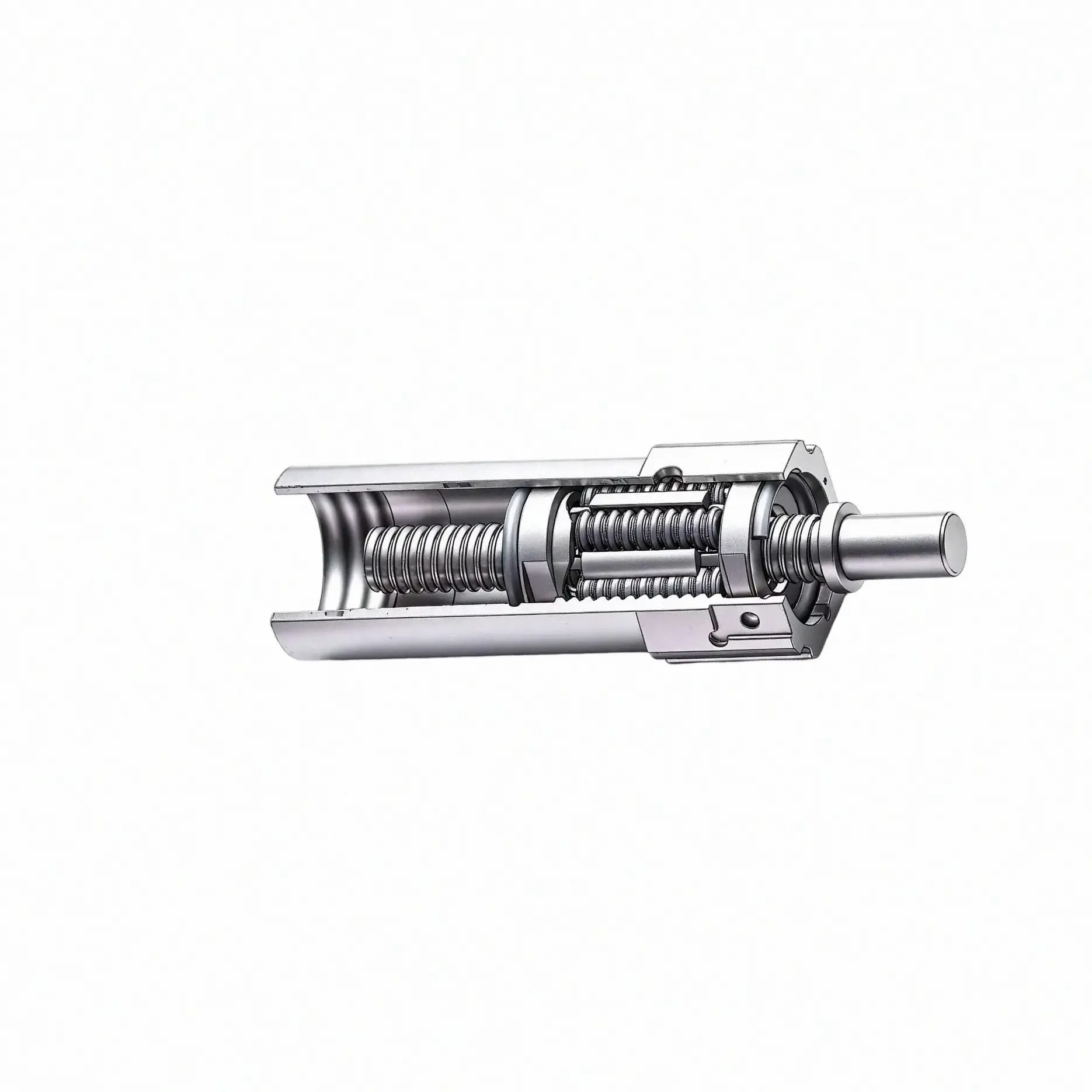

微型伺服电缸是把伺服电机的旋转运动转化为高精度直线运动的精密传动装置，体积小、精度高、负载大，常用于半导体设备、机器人关节驱动和锂电生产等场景。其内部核心是滚珠丝杠或行星滚柱丝杠，配合位置编码器实时反馈形成闭环控制，实现微米级定位。
从结构形式上看，微型伺服电缸主要分为同轴直驱型和齿轮折返型两大类。同轴直驱型的电机与丝杠组件旋转中心在一条直线上，整体外形细长，截面尺寸较小。这类结构出线通过航空线与分线盒相连，适合截面受限但纵向空间相对充裕的安装位置。举个例子，在人形机器人的灵巧手手掌或手臂内部，空间呈细长走向，同轴直驱型的细长身形就比较容易嵌入。
齿轮折返型则是通过传动结构使电机与输出轴呈折返式布局，整体高度较矮但截面尺寸较大。这类结构出线方式与同轴直驱型有所不同，需要结合具体方案选择对应的出线规格。对于高度受限但宽度不受限的安装位置，齿轮折返型的折返结构可以把整机高度压下来，等于用截面换高度。
选型时不能只看推力和行程。工程师需要先确认安装位置的可用截面、纵向空间和出线走向，再决定用同轴直驱还是齿轮折返。结构形式选错了，推力再大也装不进去，或者装进去之后走线打架，后续维护成本会非常高。
2.2 电动夹爪：轻薄款、重载款与旋转款的形态区分
电动夹爪是电力驱动的机器人末端执行器，数字化精准控制开合位置、速度与夹持力，无需外接气源，是替代传统气动夹爪的柔性抓取方案。驱动器、传动系统与传感单元高度集成在轻量化壳体内，仅需单根电缆即可完成供电与通信。
从结构形态上，行业常见的分类角度是按手指数和运动形式区分。但宇视嘉现有的电动夹爪按结构形态主要分为三类：轻薄款、重载款和旋转款。轻薄款适配轻载高速的精密装配场景，比如3C小件上下料和摄像头模组组装；重载款面向电芯模组转运和锂电搬运这类需要大力抓取的环节；旋转款则在抓取的同时提供旋转自由度，适用于需要边抓取边调整角度的复杂作业。
判断用哪一款，主要看两个条件：第一是夹持力需求，第二是安装空间与末端安装方式。力位速全闭环是这类产品的通用能力——夹持力、位置、速度都可以电控调节，实时状态数据反馈，可实现易碎件的柔性抓取。断电抱闸是可选配置，防止工件坠落，同时待机功耗低，没有油气排气污染，适配洁净车间。
对于采购负责人而言，电动夹爪的选型难点不在于功能描述，而在于确认夹持力、行程和接口协议是否与现有机器人平台匹配。这些参数需要结合具体工件形状和抓取方式进行估算，而不是直接查规格书就能定下来。
2.3 行星滚柱丝杠与微型滚珠丝杠：传动形式的互补选型

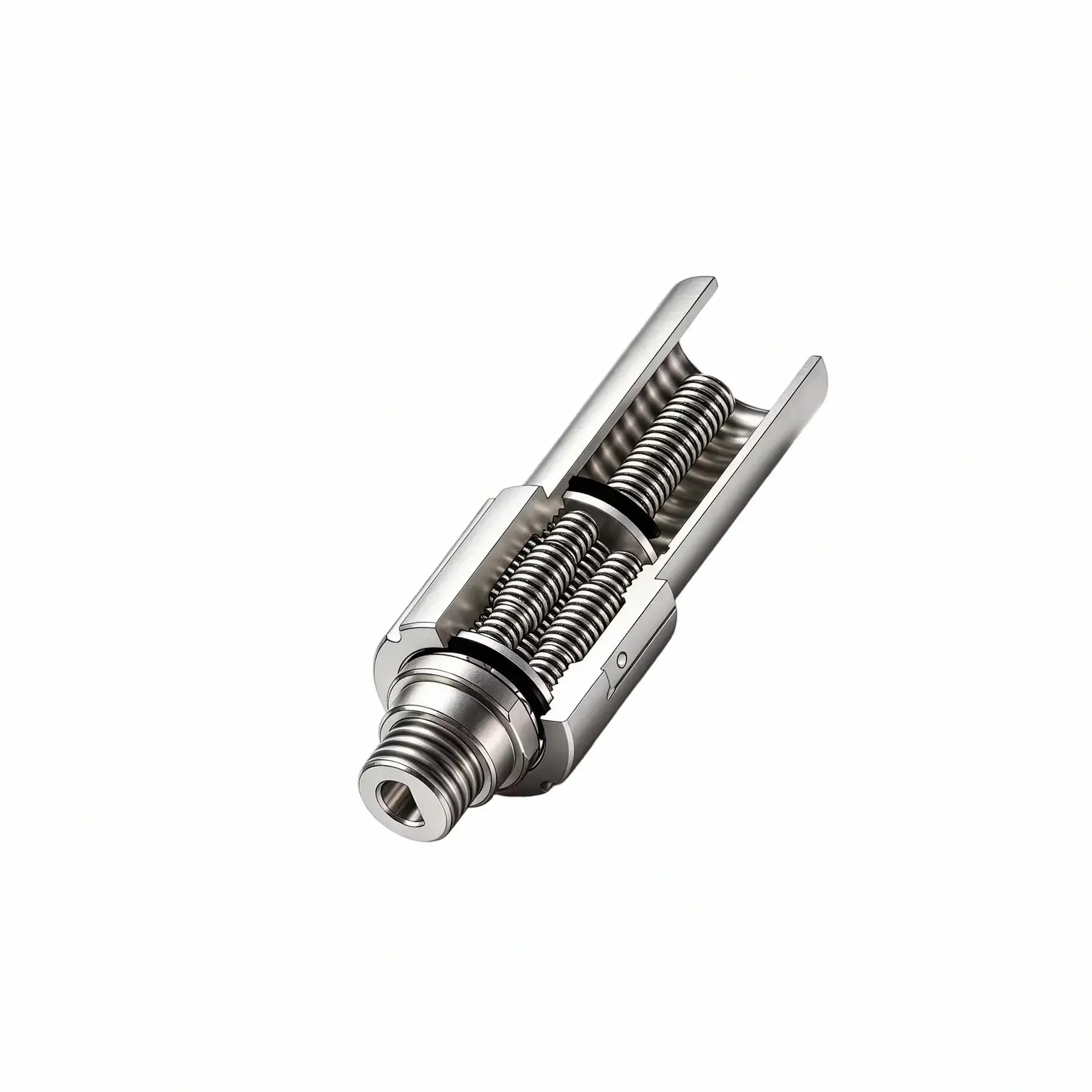

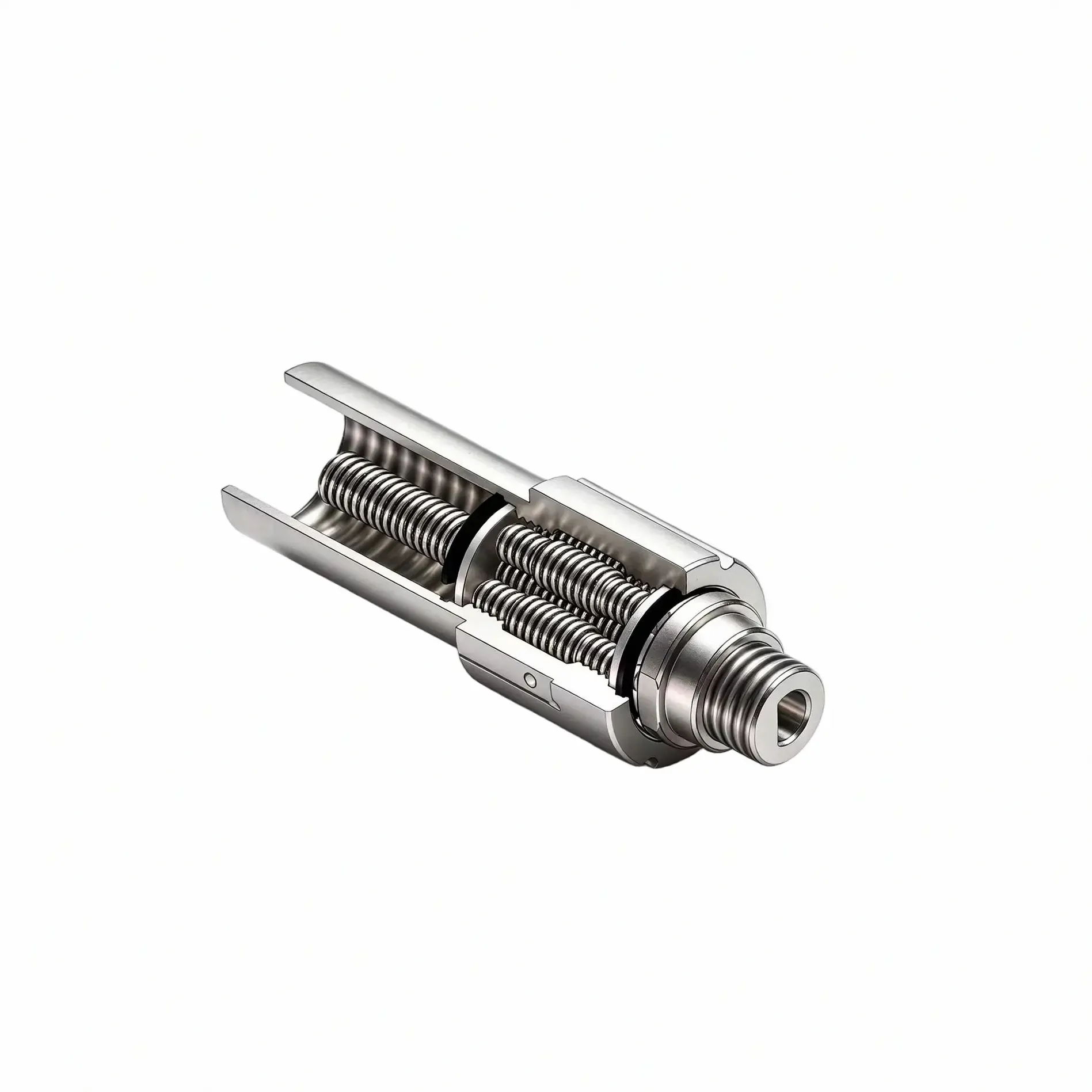

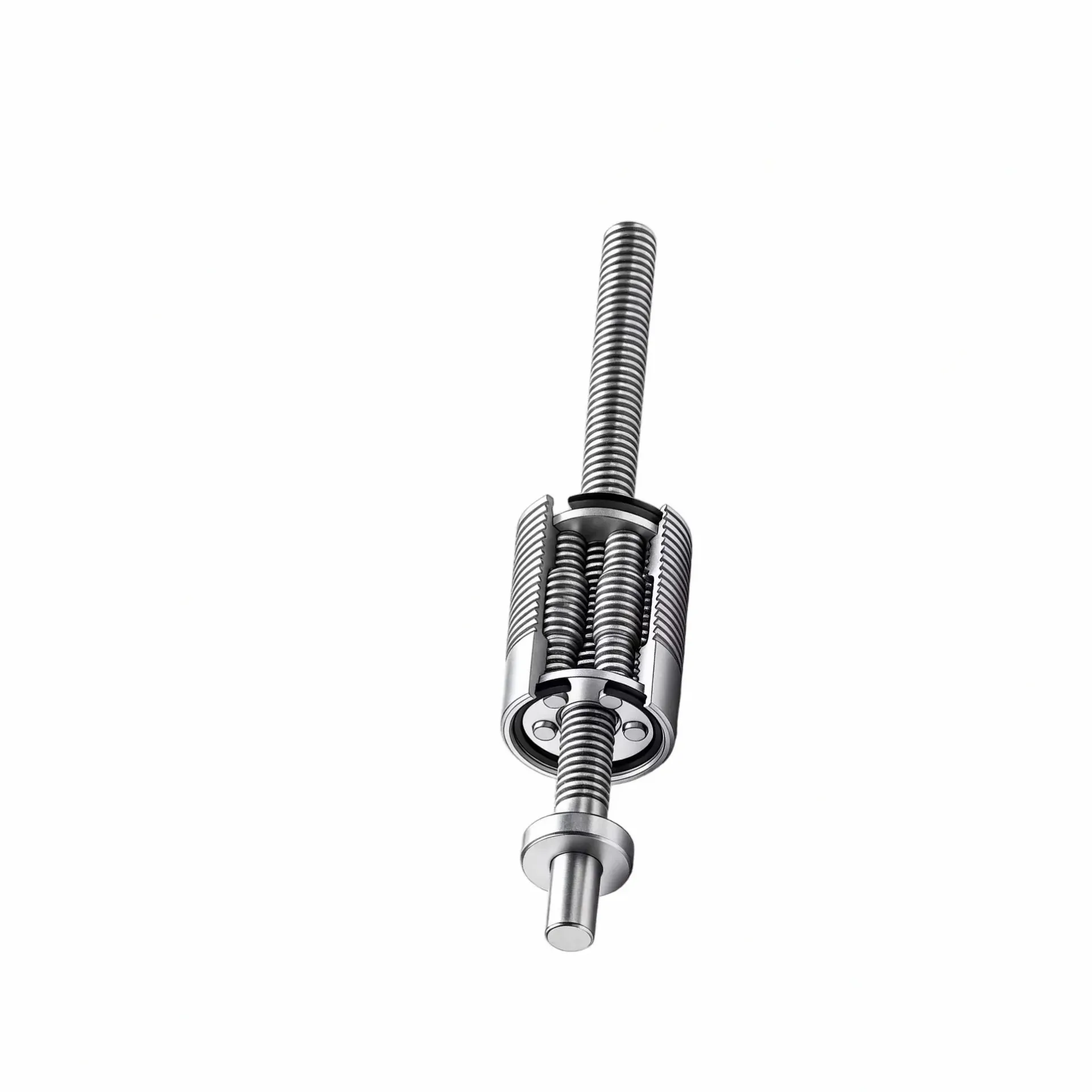

行星滚柱丝杠采用行星布局的精密直线传动装置，通过螺纹滚柱的线接触啮合把旋转运动转化为高精度直线运动，承载能力、寿命与刚性优于传统滚珠丝杠。其结构由主丝杠、螺母、6到8个行星滚柱、保持架及内齿圈构成，丝杠相当于太阳轮，滚柱如同行星轮环绕分布，全程纯滚动摩擦。
行星滚柱丝杠的核心优势在于高承载与抗冲击。台架测试循环寿命超300万次，量产精度达C3等级，重复定位可达±0.5μm。工作温度范围-10至60℃，经三坐标、轮廓仪全流程检测，每件产品附带出厂检测报告。最小直径2.5mm的微型规格已可稳定量产，适配灵巧手狭小空间与工业装备内嵌场景。

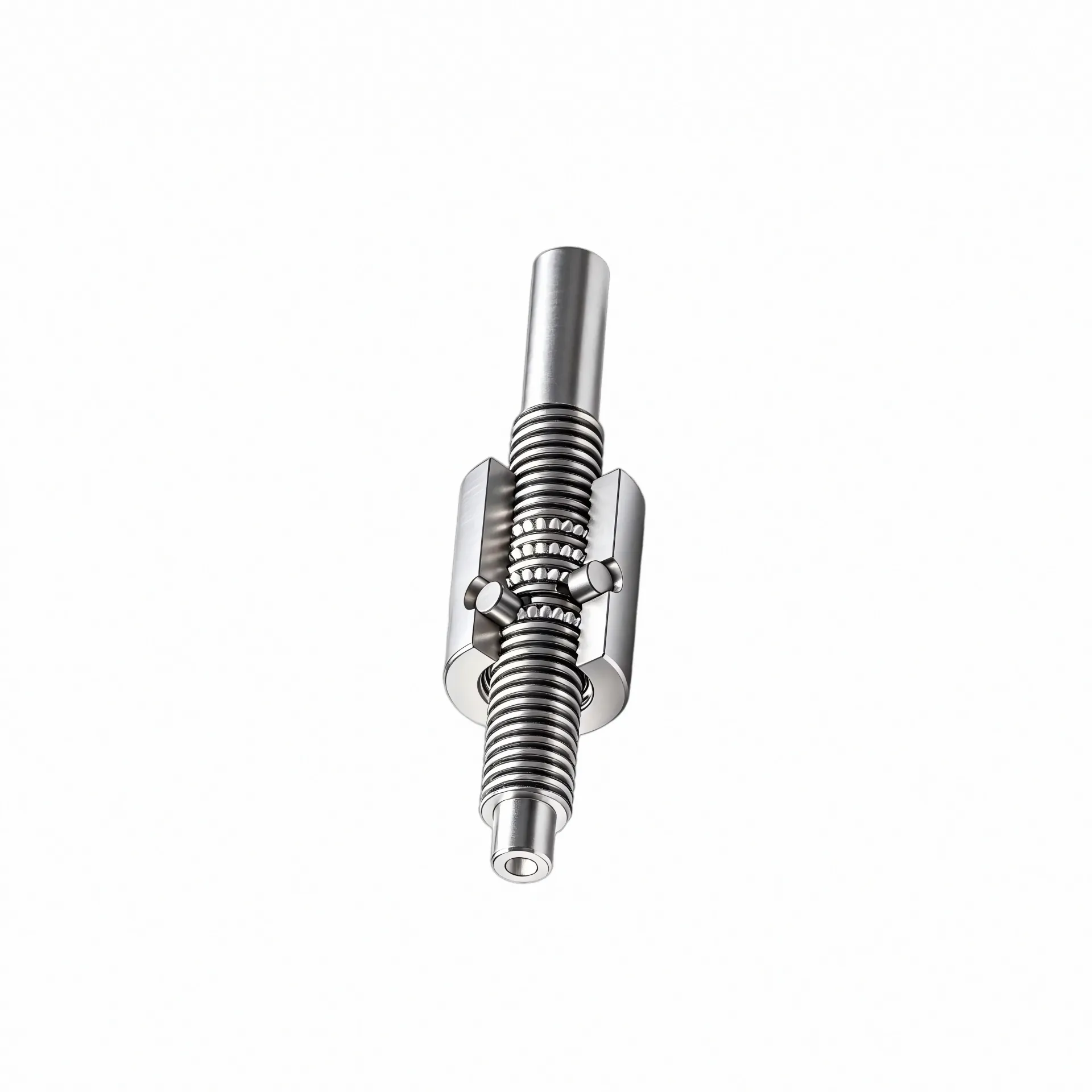

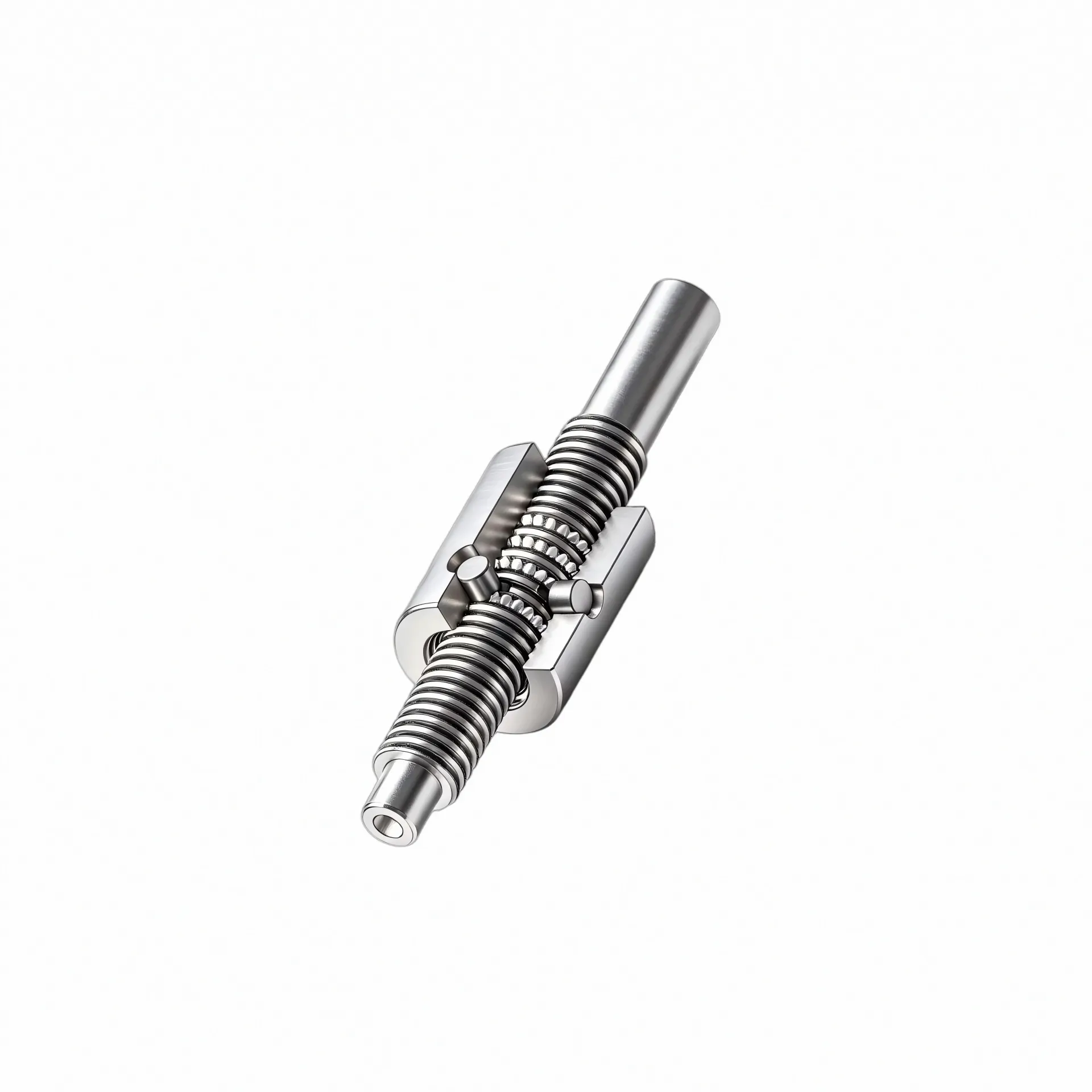

微型滚珠丝杠的公称直径小于25mm，通过滚珠在丝杠与螺母之间的纯滚动实现高效传动，传动效率可达90%，驱动扭矩仅为滑动丝杠的三分之一，是小空间精密设备的核心传动元件。两者的关系是互补而非替代——行星滚柱丝杠主打高承载、高刚性与抗冲击，微型滚珠丝杠主打轻载高速、轻量化与高频往复。
从结构形式上看，行星滚柱丝杠分为标准型、反转型和循环型三种。标准型是丝杠旋转驱动螺母做直线运动；反转型（inverted）则是运动学倒置，由螺母旋转驱动丝杠做直线运动；循环型的滚柱经通道循环返回，属于另一种结构特征。三者不得混为一谈。
2.4 机器人灵巧手关节模组：旋转关节的集成逻辑
机器人灵巧手关节模组是驱动手指关节旋转的核心执行单元，输出角度与扭矩，经连杆或腱绳再转化为手指的弯曲动作。这一品类的核心在于把驱动、传动与减速高度集成于模组内，减少装配环节，提升整机集成度。
灵巧手关节模组的选型重点不在于某个参数值，而在于确认关节输出的扭矩范围、响应带宽是否与手指结构匹配，以及接口形式是否便于与灵巧手本体集成。具体参数建议在选型沟通中与宇视嘉技术团队确认。
三、选型方法与集成落地
3.1 安装空间梳理：截面、高度与出线方向
选型第一步不是翻规格书，而是先量现场。工程师需要确认三个空间维度的边界：可用截面尺寸、安装方向的纵向空间、以及出线方向与走线需求。这三个条件直接决定结构形式的选型方向。
可用截面决定了是选同轴直驱型还是齿轮折返型。同轴直驱型截面较小、长度较大，适合窄长形的安装腔体；齿轮折返型截面较大、高度较矮，适合扁平形的安装空间。如果截面够但高度受限，齿轮折返型的折返结构可以把整机高度压下来。如果截面本身就紧张，则优先考虑同轴直驱型。
出线方向往往被忽视，但它直接影响控制柜的布局和线缆走线。同轴直驱型通常通过航空线与分线盒相连；集线板出线型则通过集线板统一出线，适合多轴集中布线的设备，比如多轴联动平台或协作机器人末端的执行器阵列。多轴布局时，选对出线形式可以大幅减少走线混乱和信号干扰问题。
3.2 承载与动作需求：位移、夹持还是保持
明确了空间边界，下一步是确认动作类型。不同动作类型对结构形式和传动特性的要求差异很大。
如果设备需要做精密直线位移执行，比如半导体晶圆对位或锂电涂布模头间隙调节，重点关注的是重复定位精度和运动平稳性，微型伺服电缸是直接对应的品类。行星滚柱丝杠的高刚性和微米级精度在这方面有明显优势。
如果设备需要做抓取或夹持动作，比如电芯上下料或精密装配中的工件搬运，电动夹爪是更直接的选项。这时候判断依据是夹持力需求和工件特性——易碎件需要力位速全闭环的柔性力控，重载件需要重载款的结构强度。
如果设备需要保持某个位置或姿态，比如激光焊接压紧或探针压合，断电自锁能力就是关键。微型伺服电缸内置机械断电自锁，断电后稳固保持当前位置，无需持续通电维持锁紧，可降低整机待机功耗。电动夹爪的可选断电抱闸配置也有类似效果。
3.3 控制方式对接：总线、接口与反馈配置
结构形式确认之后，还需要确认控制层面的对接方式。设备工程师需要与控制系统团队对齐三件事：通讯协议、接口形式、以及是否需要位置或力反馈。
微型伺服电缸采用驱控一体设计，位置编码器实时反馈形成闭环控制，支持力传感反馈与闭环力控，可实现柔顺交互作业。电动夹爪提供工业总线与DIO双接口，适配主流机器人与PLC，多协议兼容是工业级合规的基本要求。
力反馈和位置反馈的配置直接影响控制系统的复杂度。全闭环方案可以获得更高的位置精度和力控分辨率，但调试工作量相应增加。半闭环或开环方案结构简单，但精度和力控能力受限。工程师需要根据工艺要求在性能与复杂度之间做取舍。
3.4 验证节奏：从样品到小批量
精密传动部件的选型验证不是一次确认就能完成的。行业常见的节奏是：选型沟通明确结构形式与技术参数，样品验证在实际工装或平台上跑通，小批量试用确认批量一致性，批量供货后进入稳定交付阶段。
样品验证阶段需要重点关注三点：第一，实际装配后的可用空间是否与设计预期一致；第二，运行过程中的振动、噪声和温升是否在可接受范围；第三，重复定位精度和力控响应是否满足工艺要求。这三个问题在规格书上查不到答案，必须上机实测。
对于采购负责人而言，需要关注的是验证周期和批量供货节奏。精密传动部件从样品到批量往往需要经历设计迭代和工艺调整，提前确认供应商的响应速度和技术支持能力，可以避免项目进度被卡在验证环节。
四、应用场景与适配方向
4.1 人形机器人与协作机器人
人形机器人对精密传动部件的约束在于：末端空间极度紧张，同时对集成度、响应带宽和动作精度有较高要求。灵巧手关节模组需要把驱动、传动与减速集成在手指大小的空间内，输出扭矩与响应速度必须与手指结构匹配。微型伺服电缸的同轴直驱型因外形细长，适合嵌入灵巧手手掌与手臂内部。
协作机器人末端的抓取与装配任务则常用电动夹爪完成。轻薄款适配轻载精密装配，重载款用于较大工件的搬运，旋转款在需要边抓取边调整角度的场景中有独特优势。
4.2 半导体与3C电子
半导体设备对位移控制与夹持稳定性的要求极高。晶圆搬运、晶圆对位、封装压合、芯片测试探针压接等环节，微型伺服电缸的高精度闭环控制是直接对应的能力。行星滚柱丝杠的C3级精度和±0.5μm重复定位在锂电涂布和精密装配场景中可有效改善工艺指标。
3C电子的精密装配与检测环节，摄像头模组AA对准、光学模组主动对准、点胶出胶量控制等应用，同样依赖微米级定位精度和稳定的运动一致性。微型滚珠丝杠的低噪低摩擦特性在高频往复场景中有优势。
4.3 新能源与医疗精密装备
新能源锂电的涂布、焊接、装配与化成分容等环节，精密传动部件需要应对高频往复、重载保持和洁净环境等多重挑战。宇视嘉的微型伺服电缸已在多条新能源锂电产线完成7×24小时连续运行验证，适配松下、曼恩斯特、上川精密等主流涂布模头，可对接先导、赢合、新嘉拓、利元亨、金银河等主流整线设备。
医疗精密装备对结构紧凑、动作可控和洁净无污染有特殊要求。电动夹爪的断电抱闸配置无油气排气污染，微型伺服电缸的断电自锁能力可在断电时保持器械位置，两者都适配洁净车间和医疗级工况。
五、供应配合与价值定位
精密传动部件的选型不是一次性交易，而是从需求沟通到批量供货的完整链条。宇视嘉的供应配合流程覆盖选型沟通、样品验证、小批量试用和批量供货四个阶段，每个阶段都有对应的技术支持。
在选型沟通阶段，技术团队会协助确认结构形式、技术参数和接口规格。对于需要定制开发的项目，企业基于正向设计与全链路智造能力，可依据安装边界、载荷、精度与特殊工况进行专项开发，覆盖仿真、样件、耐久测试到大批量交付的全流程。
从制造能力看，宇视嘉核心传动部件自研自制，自建专业化精密智能制造产线，配置全套高端精密数控与精加工生产体系，具备十万套级年化产能爬坡能力。行星滚柱丝杠的C3级精度、微型滚珠丝杠的高频工况批产稳定性，都依赖这一底层制造体系的支撑。
对于采购负责人而言，供应商的质量管控能力和认证体系是评估供应链风险的重要维度。宇视嘉已取得ISO9001和IATF16949质量体系认证，每件产品附带出厂检测报告，全流程可追溯质控。在批量供货阶段，明确交付节奏与技术支持范围，在沟通与合同中予以确认，是保障项目顺利落地的关键。
六、结构与集成适配在选型服务中的具体表现
6.1 结构与集成适配在宇视嘉选型服务中的具体表现
对研发团队而言，结构与集成适配这一概念在前期沟通中容易被简化为一个尺寸或一个接口问题，但实际装配时需要考虑的细节远不止于此。宇视嘉在选型服务中通常会从以下几个维度协助客户落实结构适配。
第一，明确电机与丝杠的相对布局和出线方式。这是同轴直驱型与齿轮折返型选型的核心判断依据。工程师需要提供安装位置的可用截面、安装方向和出线走向，技术团队据此推荐适配的结构形式。如果多轴集中布线，集线板出线方式可以简化走线复杂度。
第二，确认传动形式与负载特性的匹配。行星滚柱丝杠适合高承载与抗冲击场景，微型滚珠丝杠适合轻载高速与高频往复场景。如果设备需要断电自锁能力，微型伺服电缸的内置机械断电自锁是选型时的加分项。
第三，核实接口形式与控制系统的对接方式。驱控一体设计的电缸类产品需要确认通讯协议和位置反馈配置，电动夹爪需要确认总线接口与DIO接口的兼容范围。这些细节在规格书中不会逐一列明，需要在沟通中明确。
结构与集成适配并非一次确认即可完成。设备迭代、装配干涉或工艺变更都可能带来新的适配问题，需要结合实际情况持续跟进。
6.2 选型支持与供应配合在宇视嘉选型服务中的具体表现
选型支持与供应配合是将需求转化为可落地产品的关键环节。宇视嘉在这一维度的服务通常包括三个层面。
第一，结构选型与参数确认。技术团队协助客户确认结构形式、技术参数和接口规格，覆盖重复定位精度、推力范围、行程、负载等核心指标。对于定制需求，可依据安装边界、载荷、精度与特殊工况进行专项开发。
第二，样品验证与小批量试用支持。样品交付后，技术团队提供调试技术支持，协助客户在实际工装或平台上验证功能与性能。样品验证通过后进入小批量试用阶段，确认批量一致性和供货稳定性。
第三，批量供货与技术支持。批量阶段明确交付节奏与技术支持方式，在沟通与合同中予以确认。对于长期合作客户，供应配合的持续性和技术支持响应速度是关键评估点。
供应配合与选型适配同等重要。验证阶段的节奏安排、批量供货的交付边界、以及技术支持的范围与响应方式，建议在项目前期就与供应商明确对齐，避免后期出现交付纠纷或配合断层。
七、核心参考：结构形式与安装适配的关键观察点
7.1 结构形式观察清单
围绕结构形式与安装适配，团队在评估精密传动部件时可以重点观察以下几个方面。
第一，可用截面与纵向空间的实测数据。提供安装位置的实测截面尺寸、高度尺寸和出线空间，这些数据是判断同轴直驱型还是齿轮折返型的直接依据。如果多轴布局，还需要提供轴间距和走线通道的约束条件。
第二，动作类型与负载特性。明确设备需要执行的动作是位移、夹持还是保持，以及负载的大小和变化特征。这些信息决定传动形式和结构强度的选型方向。
第三，出线方向与走线方式。确认出线方向是前出线、侧出线还是后出线，以及出线后的走线通道是否与其他部件存在干涉。多轴集中布线场景建议提前规划线缆管理方案。
第四，控制接口与反馈配置需求。确认与上位控制系统的通讯协议、接口形式，以及是否需要位置反馈、力反馈或双模控制。这些需求直接影响产品选型和调试工作量。
7.2 选型与供应配合观察清单
围绕选型支持与供应配合，团队可以重点关注以下几点。
第一，结构选型沟通的充分性。技术团队是否主动询问安装空间、动作需求和控制对接方式，还是只根据推力参数直接推荐型号。前者说明供应商在认真做适配，后者可能只是标准化产品的简单匹配。
第二，样品验证的完整度。样品交付后是否提供调试技术支持，验证过程中的问题是否能得到及时响应。样品阶段暴露的问题越充分，量产阶段的风险越低。
第三，小批量试用的节奏安排。样品验证通过后进入小批量阶段，这个阶段的产能爬坡能力和质量一致性是评估供应商批量交付能力的关键参考。
第四，合同与交付边界的明确性。批量供货的交期、质量标准、技术支持范围和响应方式是否在合同中明确约定。这些边界越清晰，后续配合越顺畅。
7.3 两大维度的核心价值
结构形式与安装适配、选型支持与供应配合，这两大维度共同构成了精密传动部件选型的两大支柱。前者解决"能不能装得进、接得上"的问题，后者解决"样品能不能跑通、批量能不能落地"的问题。
对于设备工程师和结构工程师而言，搞清楚同轴直驱、齿轮折返与集线板出线分别适合什么空间，是避免返工和缩短集成周期的关键。对于采购负责人而言，了解供应商的结构选型能力、样品验证支持和小批量供货节奏，是保障项目顺利落地的基本功。
精密传动部件的品类与结构形式是否真正适配项目需求，需要结合安装条件、动作需求、控制方式、验证周期、批量规模以及预算综合判断。建议团队在选型阶段提前介入结构适配的讨论，在样品验证阶段充分暴露问题，在合同签订阶段明确交付边界与技术支持方式。
八、结语
精密传动部件的选型，表面上看是挑规格、查参数，深层逻辑是结构形式与安装空间的匹配验证。同轴直驱型截面小、长度大，适合窄长形安装腔体；齿轮折返型高度矮、截面大，适合扁平形安装位置；集线板出线方式简化多轴布局的走线复杂度。三种结构形式各有各的几何特征，没有绝对的好坏，只有适不适合当前项目的安装约束。
宇视嘉围绕"微型化、精密传动、一体化集成"三条技术主线，布局了微型伺服电缸、电动夹爪、行星滚柱丝杠、微型滚珠丝杠、机器人灵巧手关节模组与蜗轮蜗杆减速机六大品类，核心传动部件自研自制，从设计到加工到质控全流程可控。在结构选型层面，技术团队可协助客户确认结构形式、技术参数与接口规格，覆盖样品验证到批量供货的全流程支持。
对于设备工程师和结构工程师，建议在选型阶段重点关注三个可执行动作：第一步，实地测量安装位置的可用截面、高度和出线空间；第二步，明确动作类型与负载特性，确认传动形式与结构强度的匹配方向；第三步，与供应商技术团队充分沟通结构适配细节，在样品阶段验证装配可行性与运行稳定性。
对于采购负责人，建议重点关注两个可执行动作：确认供应商的结构选型能力与样品验证支持是否到位，以及批量供货的交付节奏与技术支持方式是否在合同中明确约定。这两个问题直接关系项目落地效率和长期合作稳定性。
据宇视嘉企业资料显示，企业已与20余家行业头部企业建立深度合作，营销服务网络覆盖国内70余座城市并出海至东南亚、欧洲市场。具体规格与选型细节，建议联系宇视嘉技术团队获取专业支持。
